DSP原理与应用课后答案(电子工业出版社)VIP免费

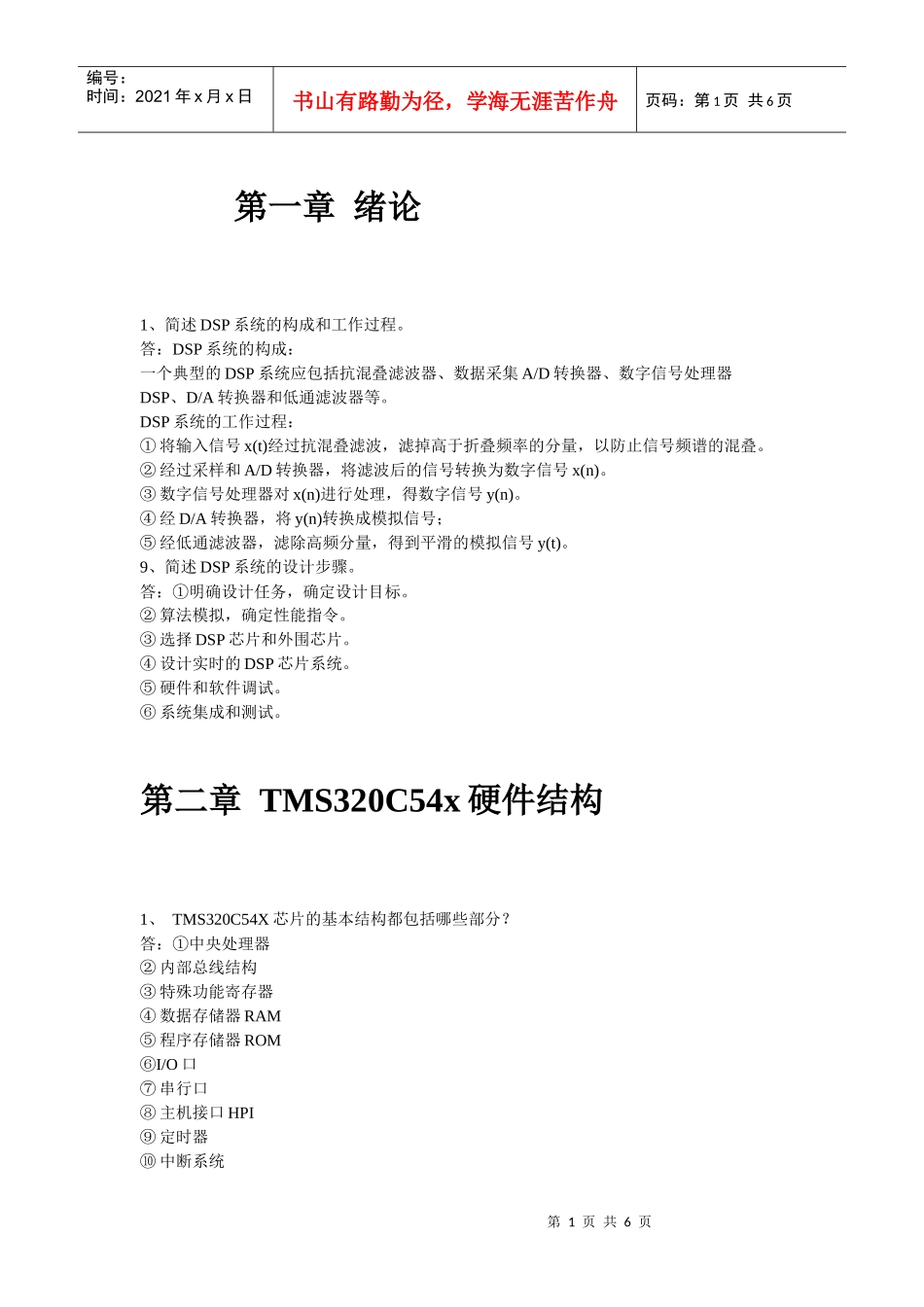

DSP原理与应用课后答案(电子工业出版社)_第1页
1/6

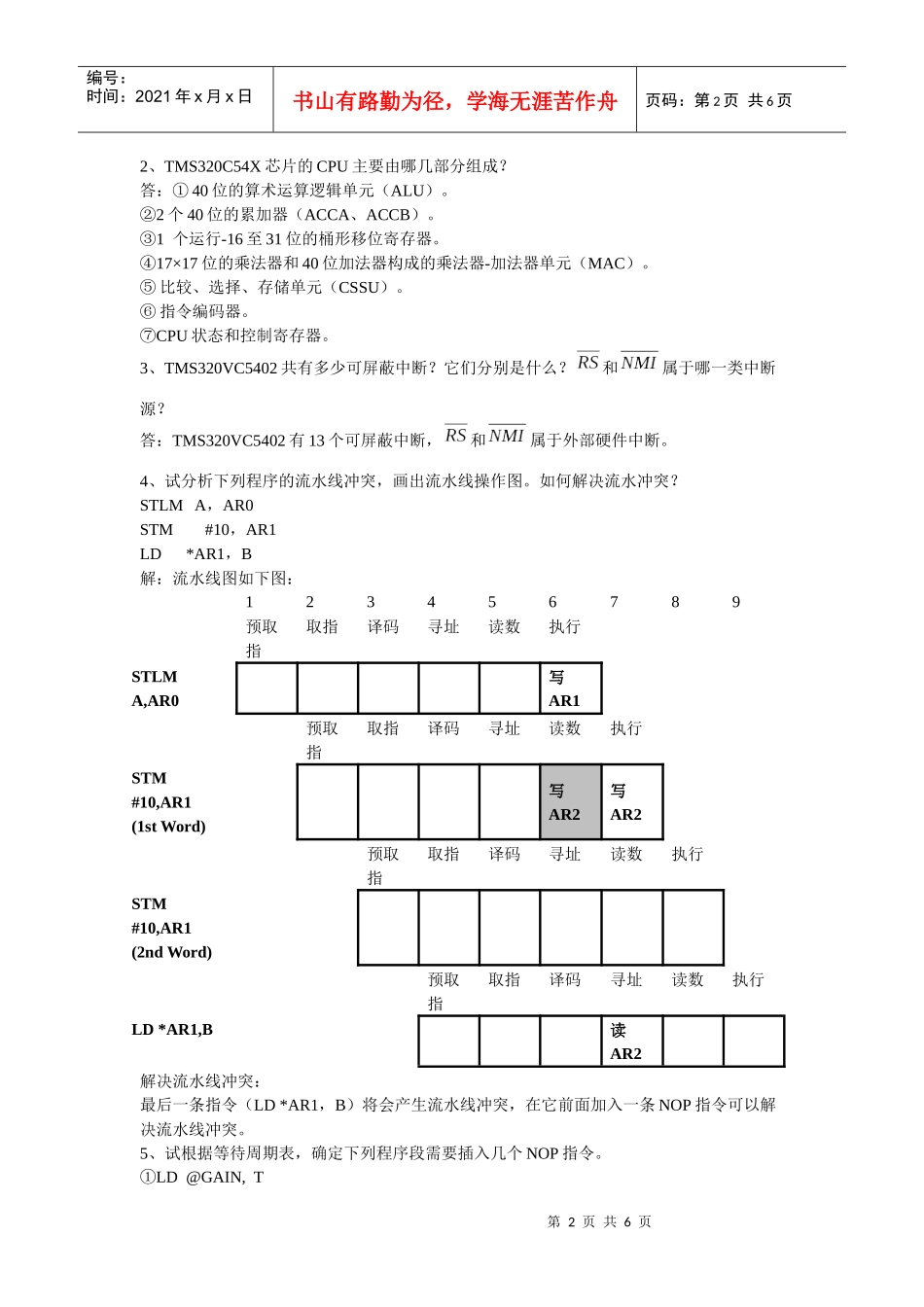

DSP原理与应用课后答案(电子工业出版社)_第2页
2/6

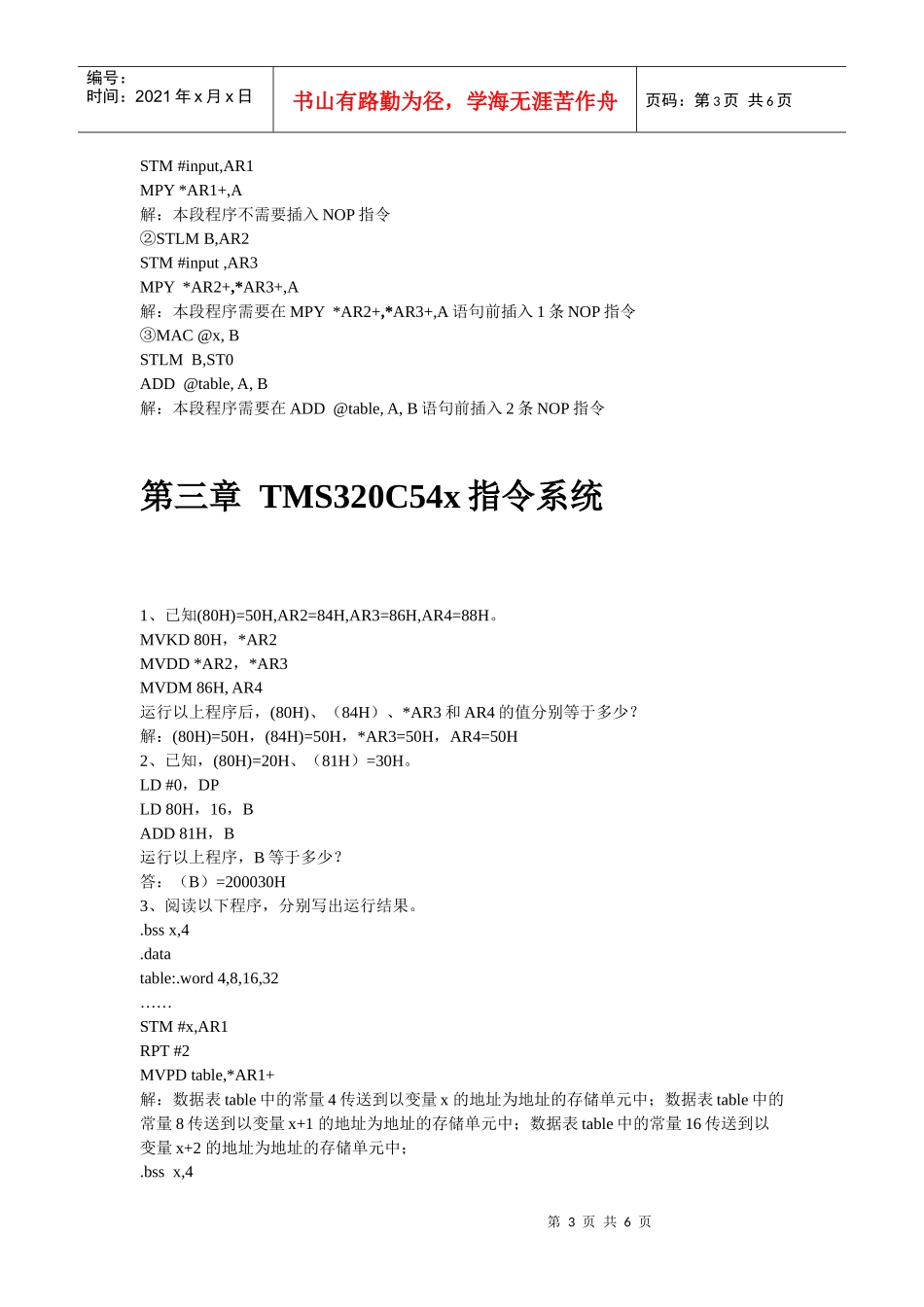

DSP原理与应用课后答案(电子工业出版社)_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页第一章绪论1、简述DSP系统的构成和工作过程。答:DSP系统的构成:一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等。DSP系统的工作过程:①将输入信号x(t)经过抗混叠滤波,滤掉高于折叠频率的分量,以防止信号频谱的混叠。②经过采样和A/D转换器,将滤波后的信号转换为数字信号x(n)。③数字信号处理器对x(n)进行处理,得数字信号y(n)。④经D/A转换器,将y(n)转换成模拟信号;⑤经低通滤波器,滤除高频分量,得到平滑的模拟信号y(t)。9、简述DSP系统的设计步骤。答:①明确设计任务,确定设计目标。②算法模拟,确定性能指令。③选择DSP芯片和外围芯片。④设计实时的DSP芯片系统。⑤硬件和软件调试。⑥系统集成和测试。第二章TMS320C54x硬件结构1、TMS320C54X芯片的基本结构都包括哪些部分?答:①中央处理器②内部总线结构③特殊功能寄存器④数据存储器RAM⑤程序存储器ROMI/O⑥口⑦串行口⑧主机接口HPI⑨定时器⑩中断系统第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页2、TMS320C54X芯片的CPU主要由哪几部分组成?答:①40位的算术运算逻辑单元(ALU)。2②个40位的累加器(ACCA、ACCB)。1③个运行-16至31位的桶形移位寄存器。17×17④位的乘法器和40位加法器构成的乘法器-加法器单元(MAC)。⑤比较、选择、存储单元(CSSU)。⑥指令编码器。CPU⑦状态和控制寄存器。3、TMS320VC5402共有多少可屏蔽中断?它们分别是什么?和属于哪一类中断源?答:TMS320VC5402有13个可屏蔽中断,和属于外部硬件中断。4、试分析下列程序的流水线冲突,画出流水线操作图。如何解决流水冲突?STLMA,AR0STM#10,AR1LD*AR1,B解:流水线图如下图:123456789预取指取指译码寻址读数执行STLMA,AR0写AR1预取指取指译码寻址读数执行STM#10,AR1(1stWord)写AR2写AR2预取指取指译码寻址读数执行STM#10,AR1(2ndWord)预取指取指译码寻址读数执行LD*AR1,B读AR2解决流水线冲突:最后一条指令(LD*AR1,B)将会产生流水线冲突,在它前面加入一条NOP指令可以解决流水线冲突。5、试根据等待周期表,确定下列程序段需要插入几个NOP指令。LD@GAIN,T①第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页STM#input,AR1MPY*AR1+,A解:本段程序不需要插入NOP指令STLMB,AR2②STM#input,AR3MPY*AR2+,*AR3+,A解:本段程序需要在MPY*AR2+,*AR3+,A语句前插入1条NOP指令MAC@x,B③STLMB,ST0ADD@table,A,B解:本段程序需要在ADD@table,A,B语句前插入2条NOP指令第三章TMS320C54x指令系统1、已知(80H)=50H,AR2=84H,AR3=86H,AR4=88H。MVKD80H,*AR2MVDD*AR2,*AR3MVDM86H,AR4运行以上程序后,(80H)、(84H)、*AR3和AR4的值分别等于多少?解:(80H)=50H,(84H)=50H,*AR3=50H,AR4=50H2、已知,(80H)=20H、(81H)=30H。LD#0,DPLD80H,16,BADD81H,B运行以上程序,B等于多少?答:(B)=200030H3、阅读以下程序,分别写出运行结果。.bssx,4.datatable:.word4,8,16,32……STM#x,AR1RPT#2MVPDtable,*AR1+解:数据表table中的常量4传送到以变量x的地址为地址的存储单元中;数据表table中的常量8传送到以变量x+1的地址为地址的存储单元中;数据表table中的常量16传送到以变量x+2的地址为地址的存储单元中;.bssx,4第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页.datatable:.word4,8,16,32……STM#x,AR1RPT#2MVPDtable,*+AR2解:数据表table中的常量4传送到以变量x+1的地址为地址的存储单元中;数据表table中的常量8传送到以变量x+2的地址为地址的存储单元中;数据表table中的常量16传送到以变量x+3的地址为地址的存储单元中;第四章汇编语言程序的开发工具及CCS集成开发环境1、软件开发环境有哪几种?在非集成开发环境中,软件开发常采用哪些部分?答:可以在两种开发环境中进行C54X的开发:非集成的开发环境和集成的开发环境。在非集成开发环境中,软...
