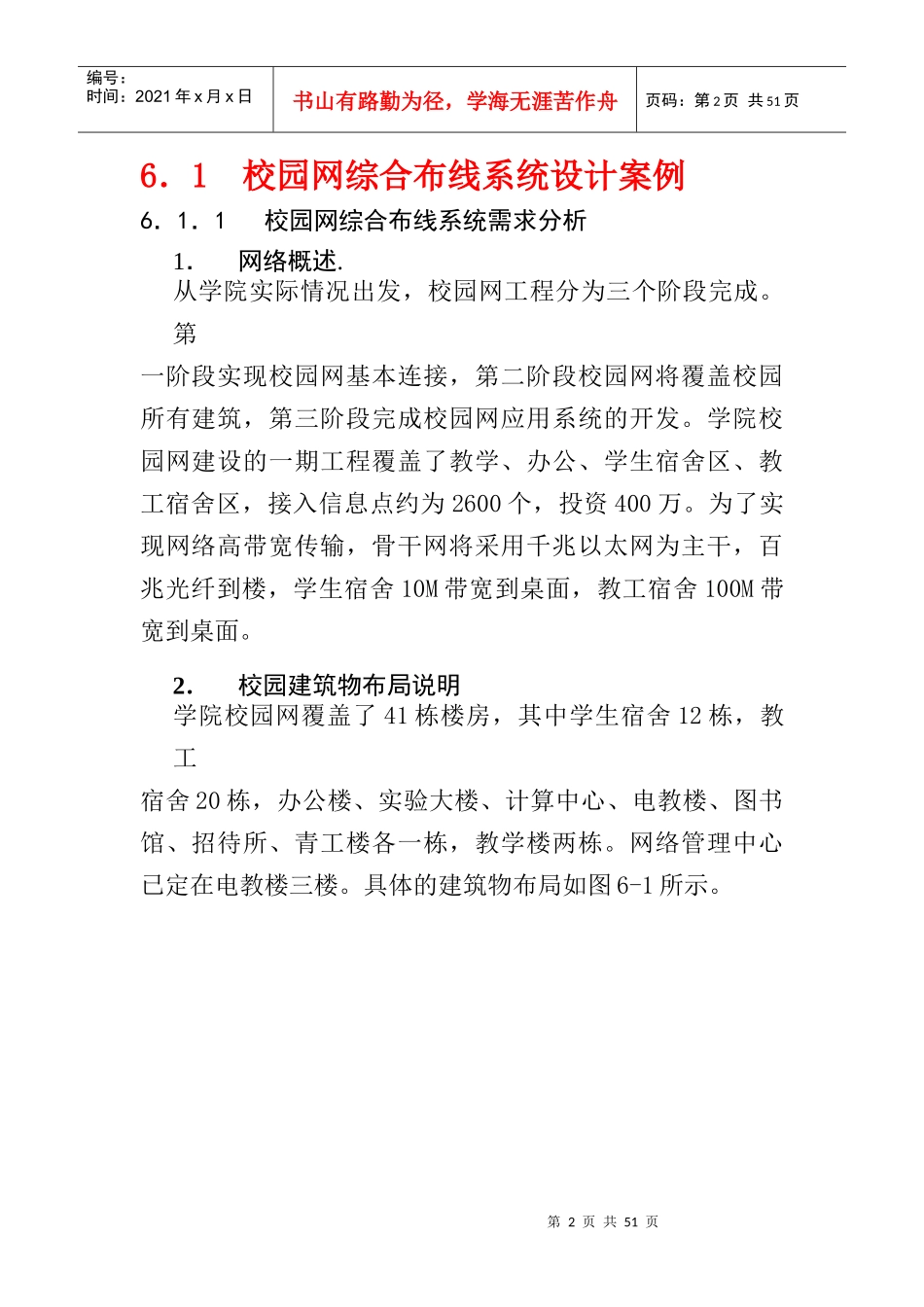

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页实训2：典型网络工程的案例分析设计要求：1、按6.1已有设计完成具体的建筑物布局图、校园网建筑信息点分布表、网管中心、39、40栋综合布线结构图、校园网光纤布线系统材料清单、校园网综合布线系统结构图。另外自行绘制建筑群子系统的设计，设计前看清楚文字要求。2、按6.2已有设计完成财政大厦各楼层各类信息分布表、各楼层信息点、配线间、配线架分布情况、布线系统图、设备间内的设备清单列表另外根据设备间内的设备清单自行设计设备间结构图（机柜大样图）3、按6.3已有设计完成小区信息点分布表、弱电间位置与位宅楼信息点分布表.另外根据后面的设计要求自行设计1.楼层配线间管理系统；2.建筑群子系统；3.分设备间；4.楼栋垂直子系统；5.工作区子系统；6.中心机房；7.小区网络分布总图；8.小区某楼层工作信息点系统安装图。要求3个案例分别用Excel和Visio统计绘图，然后打包3个压缩包，命名学号姓名上交FTP第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页6．1校园网综合布线系统设计案例6．1．1校园网综合布线系统需求分析1．网络概述.从学院实际情况出发，校园网工程分为三个阶段完成。第一阶段实现校园网基本连接，第二阶段校园网将覆盖校园所有建筑，第三阶段完成校园网应用系统的开发。学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区，接入信息点约为2600个，投资400万。为了实现网络高带宽传输，骨干网将采用千兆以太网为主干，百兆光纤到楼，学生宿舍10M带宽到桌面，教工宿舍100M带宽到桌面。2．校园建筑物布局说明学院校园网覆盖了41栋楼房，其中学生宿舍12栋，教工宿舍20栋，办公楼、实验大楼、计算中心、电教楼、图书馆、招待所、青工楼各一栋，教学楼两栋。网络管理中心已定在电教楼三楼。具体的建筑物布局如图6-1所示。第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页图6-1校园网建筑布局图第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页3．通信信息种类和数量该院的校园网现有电话网络系统已覆盖整个校园，因此本次综合布线工程不考虑语音，只考计算机信息点。校园网各建筑物信息点分布情况，如表6-1所示，总共计算机信息点为2622个。该信息点的分布设计已经考虑了今后的网络发展的需要，信息点的数量已经预留了一定的数量。表6-1校园网建筑信息点分布表建筑物名称楼层数每层房间数信息点数量1#1552#1553#1554#1555#1556#1557#1558#1559#15510#15511#361812#361813#361814#361815#361816#361817#3618新楼5630专家楼1248专家楼2248专家楼324821#（平房）18826#310120第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页32#31012033#41016034#41016035#41016036#41016037#41016038#41016039#51224040#51224041#51224042#512240办公楼31150电教楼356图书馆31030实验大楼51250计算中心31028教学楼1#32030教学楼2#61030总计1194．现有网络情况计算中心二楼、三楼机房及电机系办公室已组建自已的局域网络，连接计算机达320台。电教楼一楼的计算机实验室也已组建了小的局域网络，连接计算机达92台。图书馆一、二、三楼已组建了局域网络用于采编，连接计算机达10台。5．网管中心位置该学院已指定网管中心设立在电教楼三楼，位于学院的中第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页心点。6．通讯间及线缆设计考虑到该学院的学生宿舍、教工宿舍均为5层以下的建筑物，因此可以将设备间和通讯间合并，只需在第2层或第3层设置一个通讯间即可。通讯间内安装适量的配线架，便于以后的管理和维护。配线架数量根据建筑物信息点数量而定。考虑以后网络的发展，选择的线缆的规格不能太低。目前六类线缆成本过高，比较合适的线缆是超五类非屏蔽双绞线，能够满足以后155Mbps的ATM网络应用。6.1.2设计依据1．本综合布线...
