焊接检验及资格认证课件VIP免费

焊接检验及资格认证课件_第1页
1/31
焊接检验及资格认证课件_第2页
2/31
焊接检验及资格认证课件_第3页
3/31

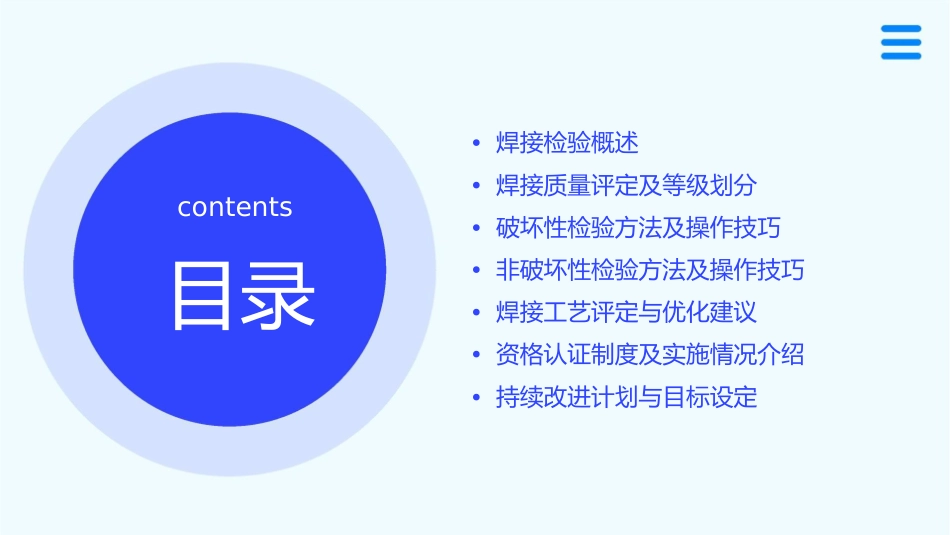

•焊接检验概述•焊接质量评定及等级划分•破坏性检验方法及操作技巧•非破坏性检验方法及操作技巧•焊接工艺评定与优化建议•资格认证制度及实施情况介绍•持续改进计划与目标设定contents目录焊接检验概述焊接检验目的和意义010203确保焊接质量优化焊接工艺降低生产成本通过焊接检验,确保焊接质量符合相关标准和要求,保证焊接结构的安全性和可靠性。焊接检验可以发现焊接工艺中存在的问题和不足,为优化焊接工艺提供依据,提高焊接质量和效率。通过焊接检验,及时发现和修复焊接缺陷,避免废品和返工,降低生产成本。焊接检验分类与标准外观检验检查焊缝外观质量,如焊缝成形、颜色、表面光洁度等。外观检验标准包括焊缝成形良好,颜色均匀,无裂纹、气孔、夹渣等缺陷。无损检测在不损伤被检对象的前提下,利用声、光、磁等物理现象检查焊缝内部质量。常用的无损检测方法包括超声波检测、射线检测、磁粉检测、液体渗透检测等。无损检测标准包括检测灵敏度、分辨率和可靠性等。破坏性检测通过破坏性试验检查焊缝的力学性能和化学成分等。常用的破坏性检测方法包括拉伸试验、弯曲试验、冲击试验、金相检测等。破坏性检测标准包括试验条件、试样制备、试验结果评定等。焊接检验发展趋势无损检测新技术新型无损检测技术不断涌现,如激光全息检测、太赫兹检测等,为焊接检验提供了更多选择。自动化与智能化随着自动化和智能化技术的发展,焊接检验的自动化和智能化程度不断提高,如自动焊缝跟踪、智能识别焊缝缺陷等。绿色环保绿色环保已成为焊接检验的重要发展趋势,如研发低辐射、低污染的焊接材料和检测方法,推广绿色焊接等。焊接质量评定及等级划分外观质量评定焊缝成形焊缝颜色观察焊缝表面是否平整、均匀,无明显的高低差、波纹等缺陷。观察焊缝颜色是否均匀一致,无明显的氧化、变色等现象。焊缝尺寸表面缺陷检查焊缝的宽度、高度、余高检查焊缝表面是否有裂纹、气等尺寸是否符合要求,无过大或过小现象。孔、夹渣、咬边等缺陷,以及飞溅、焊瘤等附着物。内部质量评定射线探伤超声波探伤磁粉探伤采用X射线或γ射线对焊缝进行透视检查,观察内部是否存在气孔、夹渣、裂纹等缺陷。利用超声波在焊缝中传播的特性,检测内部是否存在缺陷,如裂纹、未焊透等。利用磁场作用,在焊缝表面撒上磁粉,观察磁粉分布情况,判断内部是否存在缺陷。综合质量评定及等级划分综合评定综合考虑外观质量评定和内部质量评定的结果,对焊缝质量进行综合评价。等级划分根据综合评定的结果,将焊缝质量划分为不同的等级,如一级、二级、三级等。不同等级对应不同的质量要求和应用范围。破坏性检验方法及操作技巧拉伸试验方法试验原理通过拉伸试验机对试样进行拉伸,测量其拉伸强度、屈服强度、延伸率等指标,以评价焊接接头的力学性能。操作步骤准备试样、安装试样、进行拉伸试验、记录试验结果。注意事项试样制备要符合标准、试验机要校准、拉伸速度要控制、试验结果要准确可靠。弯曲试验方法操作步骤注意事项试验原理通过弯曲试验机对试样进行弯曲,观察其弯曲角度、弯曲半径、裂纹等情况,以评价焊接接头的塑性和韧性。准备试样、安装试样、进行弯曲试验、观察记录试验结果。试样制备要符合标准、试验机要校准、弯曲角度和半径要控制、试验结果要准确可靠。冲击试验方法试验原理通过冲击试验机对试样进行冲击,观察其冲击功、裂纹扩展等情况,以评价焊接接头的韧性和抗冲击性能。操作步骤准备试样、安装试样、进行冲击试验、观察记录试验结果。注意事项试样制备要符合标准、试验机要校准、冲击能量要符合规定、试验结果要准确可靠。非破坏性检验方法及操作技巧射线探伤方法0103原理优点利用X射线或γ射线穿透被检工件,适用于各种材料,对体积缺陷检测灵敏度高,可获得直观图像。根据透射光线的强度差异判断内部缺陷。0204操作技巧局限性选择合适的射线源和胶片,确保曝光时间和距离准确,对图像进行定性和定量分析。对裂纹等面积缺陷检测灵敏度较低,设备和操作成本较高。超声波探伤方法优点原理适用于各种材料,对面积缺陷检测灵敏度高,可定位缺陷深度。利用超声波在被检工件中的传播和反射特...
