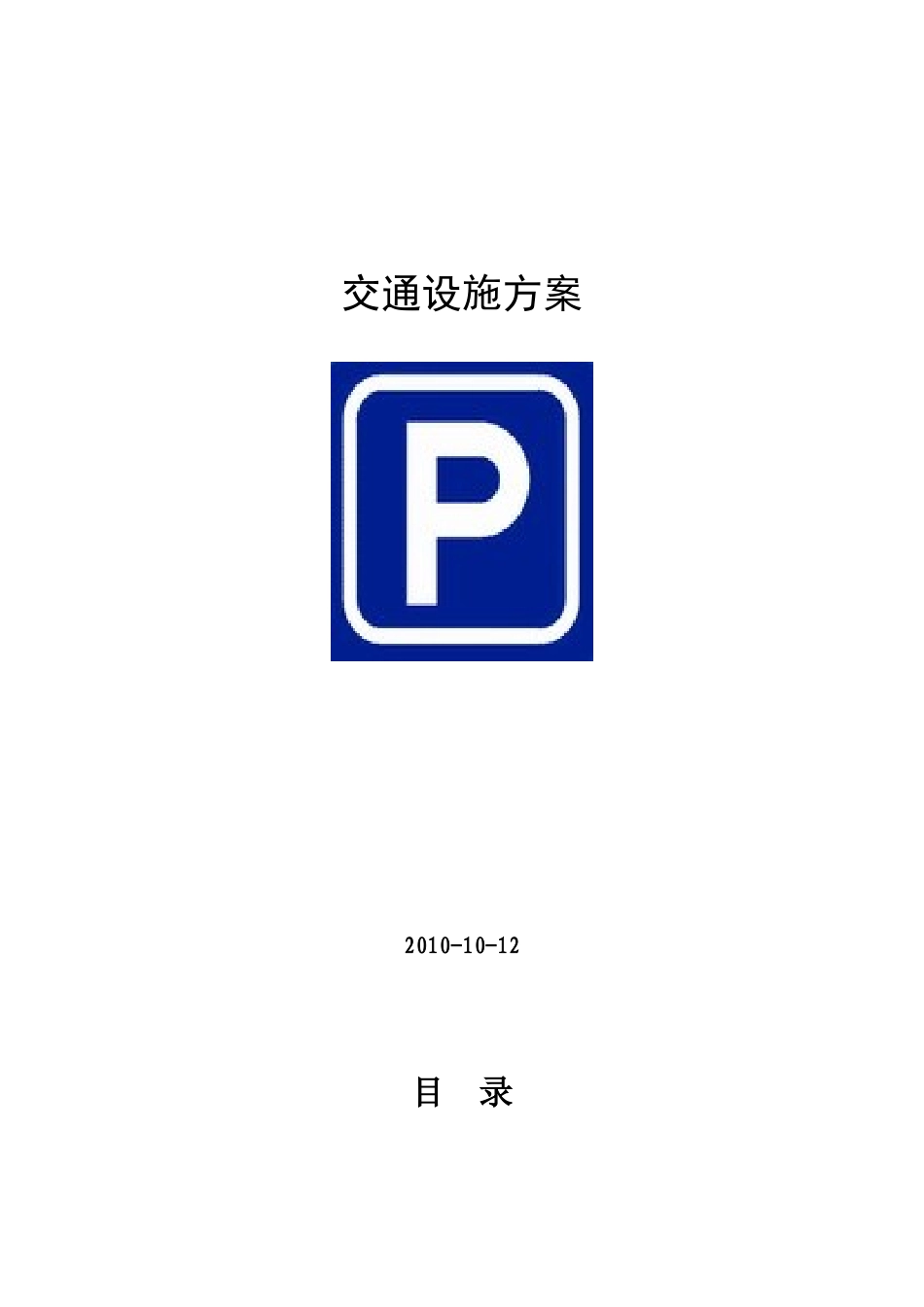

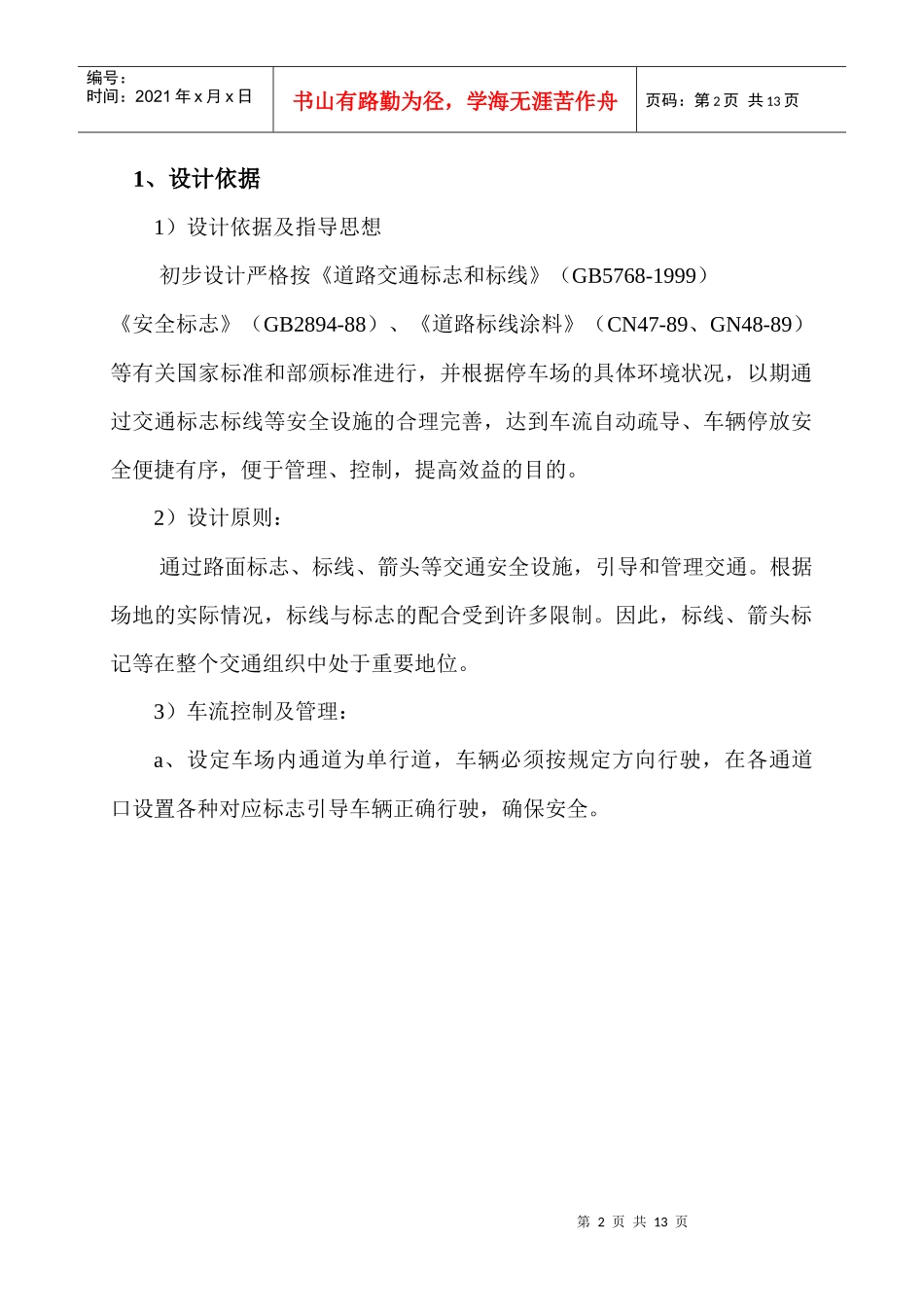

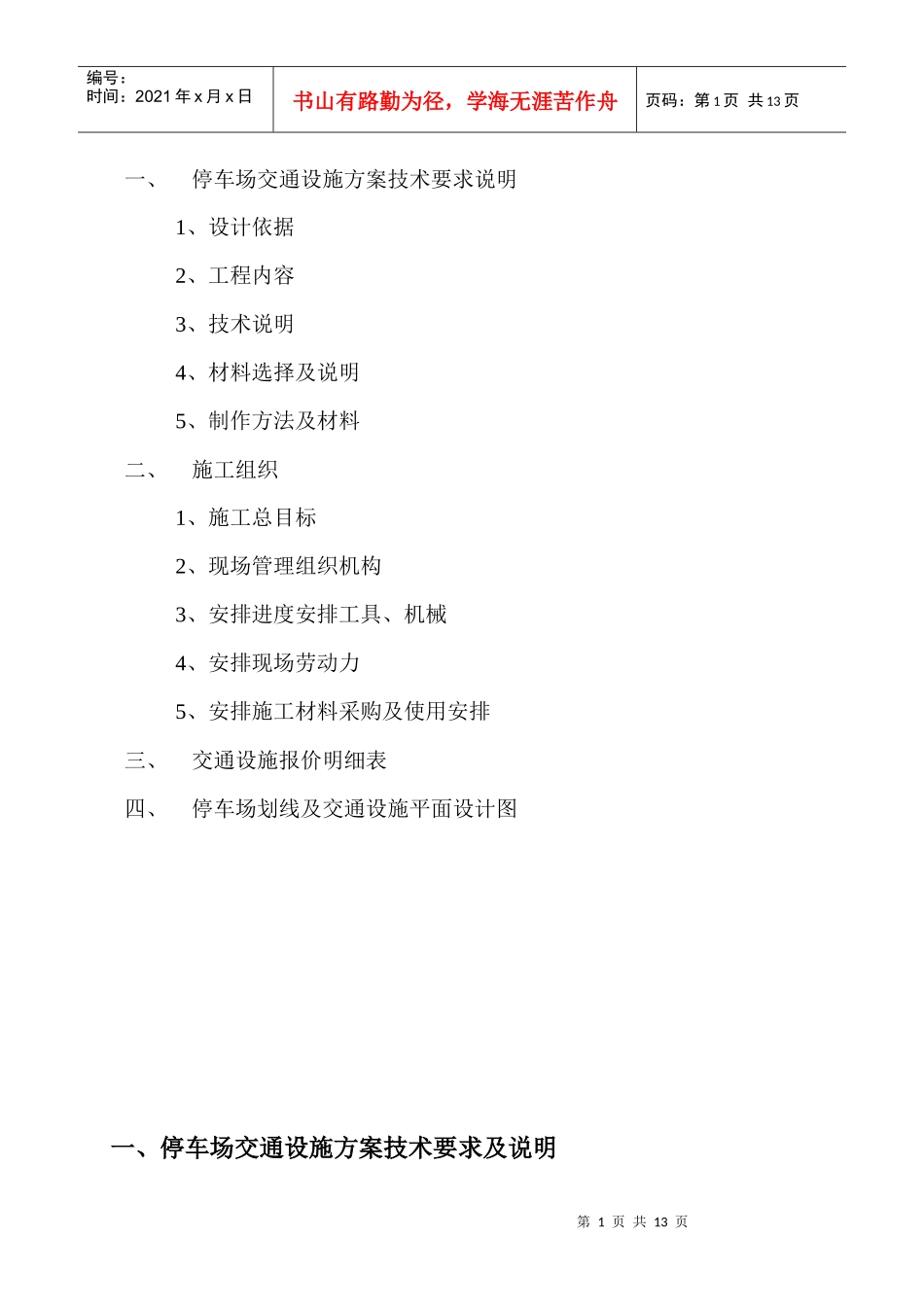

交通设施方案2010-10-12目录第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一、停车场交通设施方案技术要求说明1、设计依据2、工程内容3、技术说明4、材料选择及说明5、制作方法及材料二、施工组织1、施工总目标2、现场管理组织机构3、安排进度安排工具、机械4、安排现场劳动力5、安排施工材料采购及使用安排三、交通设施报价明细表四、停车场划线及交通设施平面设计图一、停车场交通设施方案技术要求及说明第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1、设计依据1）设计依据及指导思想初步设计严格按《道路交通标志和标线》（GB5768-1999）《安全标志》（GB2894-88）、《道路标线涂料》（CN47-89、GN48-89）等有关国家标准和部颁标准进行，并根据停车场的具体环境状况，以期通过交通标志标线等安全设施的合理完善，达到车流自动疏导、车辆停放安全便捷有序，便于管理、控制，提高效益的目的。2）设计原则：通过路面标志、标线、箭头等交通安全设施，引导和管理交通。根据场地的实际情况，标线与标志的配合受到许多限制。因此，标线、箭头标记等在整个交通组织中处于重要地位。3）车流控制及管理：a、设定车场内通道为单行道，车辆必须按规定方向行驶，在各通道口设置各种对应标志引导车辆正确行驶，确保安全。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页2、工程内容本工程设计与工程安装的内容为停车场必备的常规交通安全设施，内容包括以下部分；1）反光标志牌2）停车位3）导向箭头4）道路标线5）减速带6）安全护角7）车轮定位器8）悬牌吊架9）龙门牌具体内容见附件3、技术说明1）交通标志牌：在进出口以及车辆内适当位置安装标志牌，引导车辆正确行驶，交通标志设禁标志、指示标志及其他标志。采用美国3M公司生产工程级反光膜和铝合板制作。质量好、强度高、耐用性强，图文规范，色彩鲜艳。在自然环境总可保持七年内不褪色、不脱落、不断裂。a.禁令标志包括：限速标志、禁鸣喇叭标志、禁止驶入标志等。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页b.指示标志包括：停车场标志、直行转弯标志、入口标志、出入标志和指路标志等。c.其他标志包括：导向标、防撞柱、警示反光板等。d.交通标志的支持方式采取单柱式、悬臂式及附着式相结合，用法兰、直埋等方法固定，其数量、规格、位置按设计图进行配置。2）安全防撞栏：高100MM，置于停车位后线距前1米处。可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页3）交通标线：选用优质道路专用冷涂料，机械喷涂、厚度均匀、色度清晰。包括停车位、通道线、导向箭头、禁停黄线区、导流带、黄黑警示柱等。a.在车场通道两侧划分车行道边缘线，规格为单实线和单虚线，线宽150MM。b.停车位标线按国标规定的规格5000MM*2500MM进行标线，如受车场内其他设施影响，则在施工时作适当调整，线宽为150MM。c.在车库进出口适当位置标示导向箭头，规格按国标。d.在车场出入口及其他禁停地点划分禁停区，颜色为黄色。5）上悬牌吊架：用于吊悬标志牌。适用于通道上安装标志杆后影响车辆通行的通道。用膨胀螺丝固定于天花板或墙面。6）限高小型龙门架：置于地下车库通道入口处，可有效防止超高车辆误入地下车库造成车辆和建筑物的损坏。架上可装相应的反光标志牌、红绿灯或其他设施。第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页4、材料选择及说明：1）道路交通标线、停车位标线及指示箭头等采用冷涂道标线涂料施工，标线有效寿命可达24-40个月。2）交通标志采用美国3M公司工程级反光膜、铝板、镀锌钢管（不锈钢管）、法兰盘紧固件、混凝土基础等通用组合，按国家标准制作，能有效保证七年的使用期。各种材料的技术性能要求如下：a.道路标线涂线不粘胎干燥时间：<5min耐磨性200次减重（mg）:...
