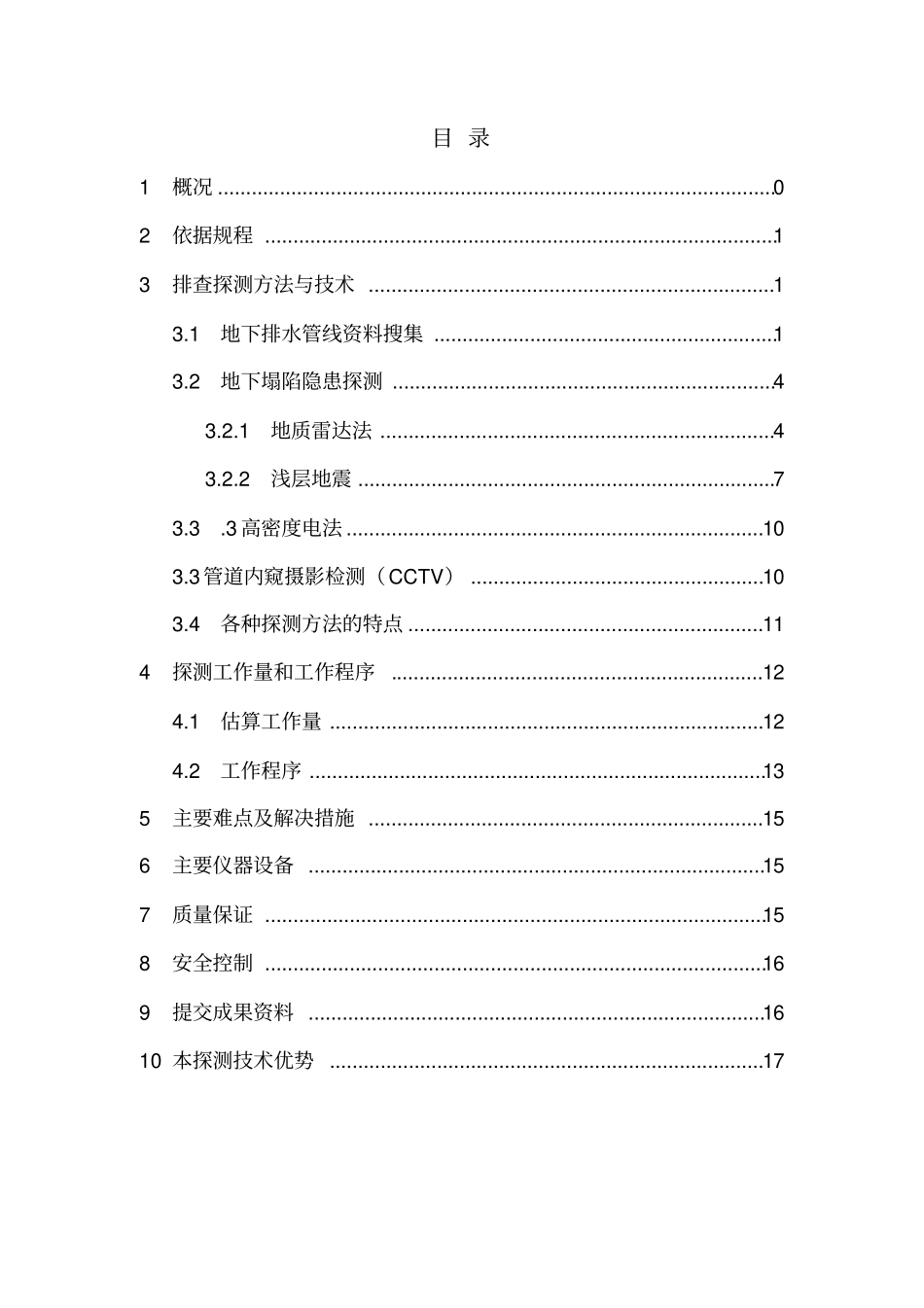

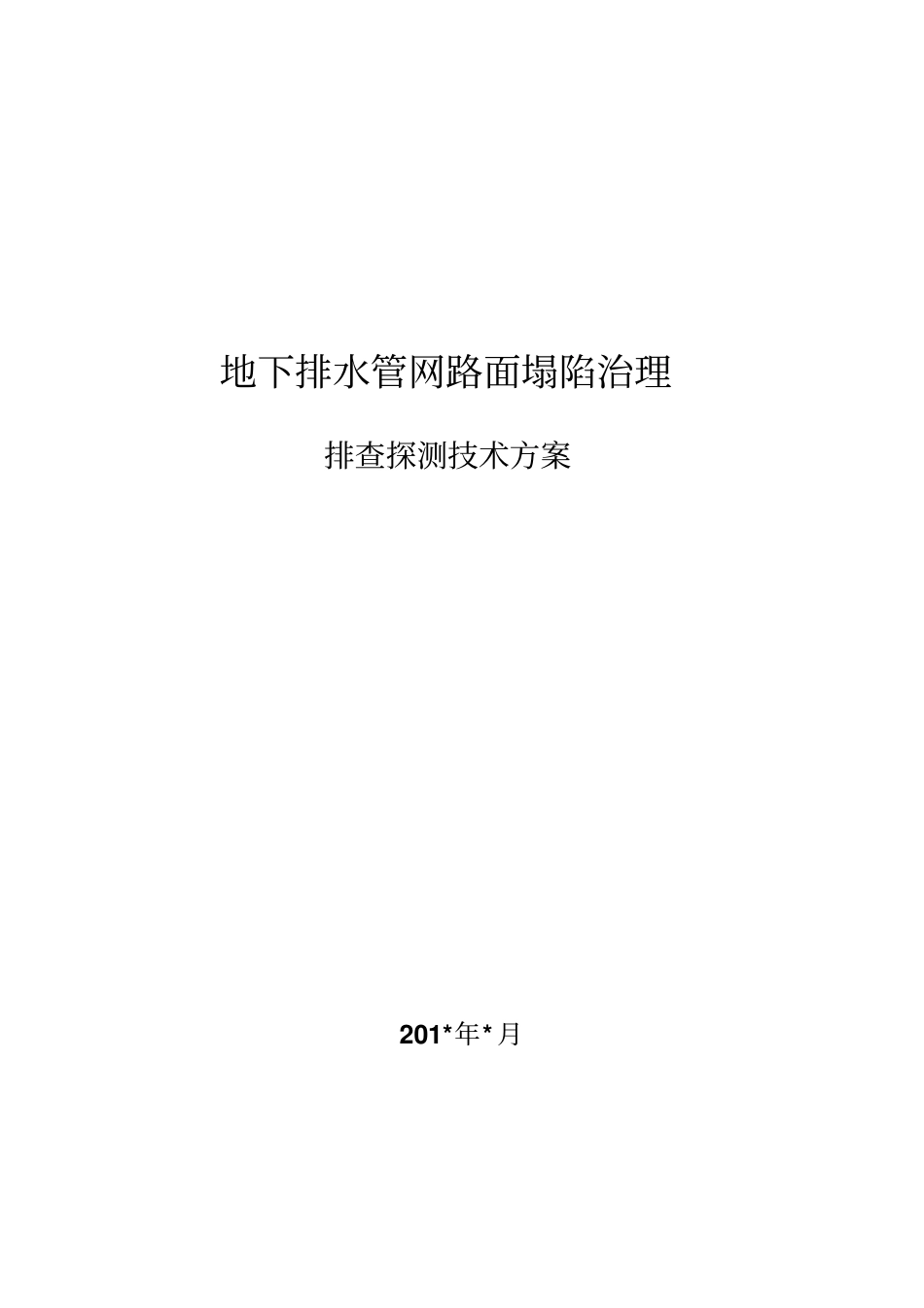

地下排水管网路面塌陷治理排查探测技术方案201*年*月目录1概况...................................................................................................02依据规程...........................................................................................13排查探测方法与技术........................................................................13.1地下排水管线资料搜集.............................................................13.2地下塌陷隐患探测....................................................................43.2.1地质雷达法......................................................................43.2.2浅层地震..........................................................................73.3.3高密度电法..........................................................................103.3管道内窥摄影检测(CCTV)....................................................103.4各种探测方法的特点...............................................................114探测工作量和工作程序..................................................................124.1估算工作量.............................................................................124.2工作程序.................................................................................135主要难点及解决措施......................................................................156主要仪器设备.................................................................................157质量保证.........................................................................................158安全控制.........................................................................................169提交成果资料.................................................................................1610本探测技术优势.............................................................................171概况2019年5月20日晚9时左右,**工业园门口发生塌陷,造成5人死亡,数人受伤。为防止此类事故再次发生,**市委市政府组织道路、水务等相关部门,计划对全市路面塌陷进行综合治理。为此,需对路面塌陷原因及可疑塌陷区域进行排查探测,研究有效的检测手段及治理方案。图1-1**5.20地陷事故**区,位于**市中部。是**市委、市政府所在地,是**市重点开发和建设的中心城区。**区辖区面积78.04平方公里,由北向南,地势大多比较平坦,交通运输用地5.96平方公里。**区内经过的主干道主要有**大道、**大道、**路、**路等等,加上其他交通道路,总长度约为780km。2依据规程(1)、《城镇排水管道检测与评估技术规程》CJJ181-2019,中华人民共和国行业标准;(2)、《城市排水防涝设施普查数据采集与管理技术导则(试行)》,住房和城乡建设部,2019.06;(3)、《城市工程地球物理探测规范》CJJ7-2019;(4)、《市政工程勘察规范》CJJ56-2019;(5)、《水利水电工程物探规程》(SL332-2019);(6)、《城市地下管线探测技术规程》(CJJ61-2019)。3排查探测方法与技术根据城市路面塌陷的具体环境条件分析,首先,因地下排水管网在施工时存在渗漏问题和在运行期间产生的缺陷是塌陷形成的主要原因;其次,部分地段特殊的地质条件(如岩溶塌陷、地层沉降、附近施工不良影响等)是造成塌陷的次要因素。受施工工艺、材料等的影响,在施工和运行期间,地下排水管道裂痕、裂缝、接头松脱、接头错位、管身断裂、穿孔、坍塌、破损、砂浆脱落、变形、砖块上下移位、砖块遗失等缺陷,造成排水管道周围水土局部流失,局部水土不密实使地面水集中渗流,加剧水土流失,长期便形成空洞。因此,检测排水管道周围充填泥(岩)土的密实程度,可查出水土流失隐患,且可查出已经形成的局部空洞。针对****区具体的地质及特殊的城市环境,宜采用非开挖、非钻探的非...
