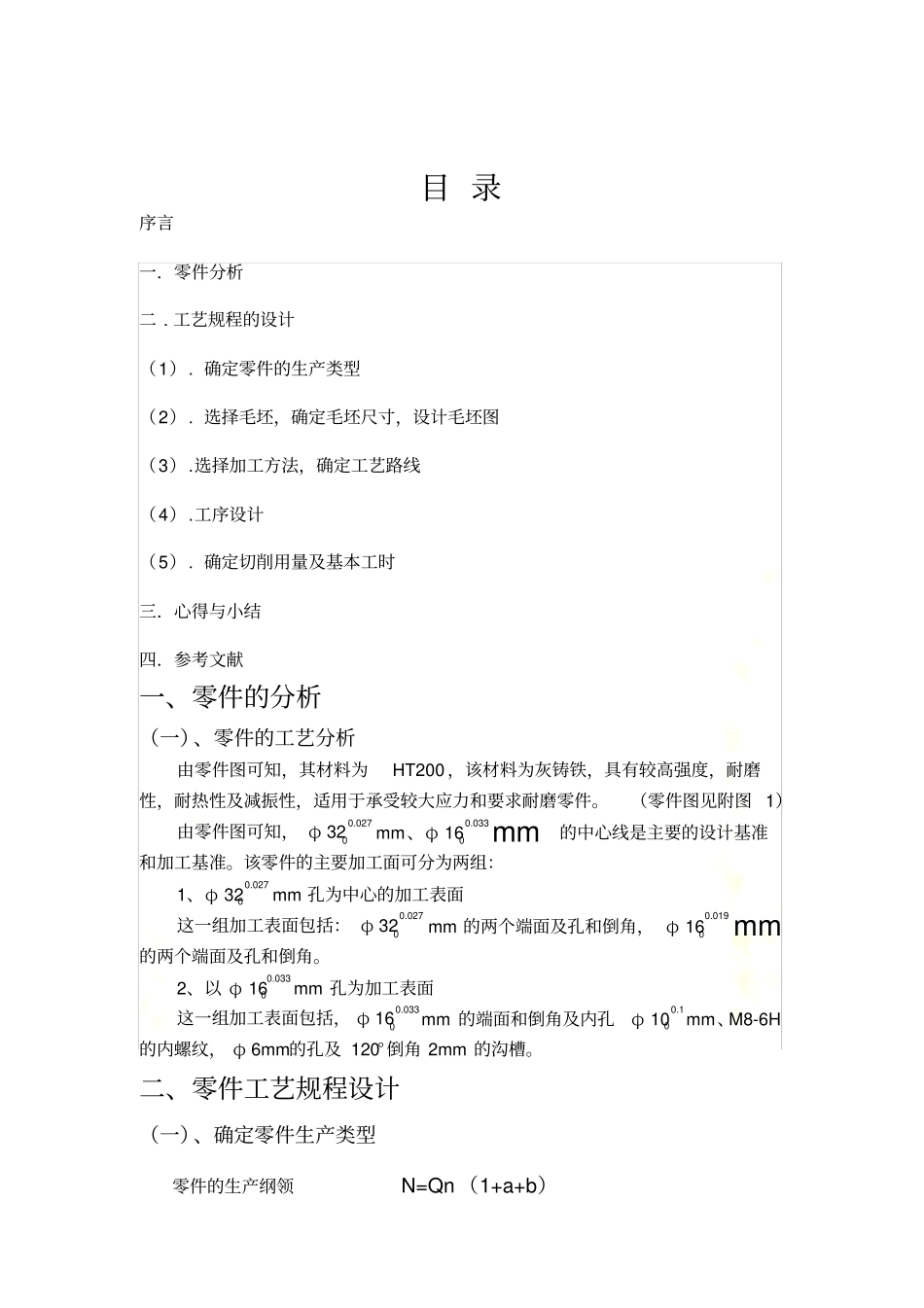

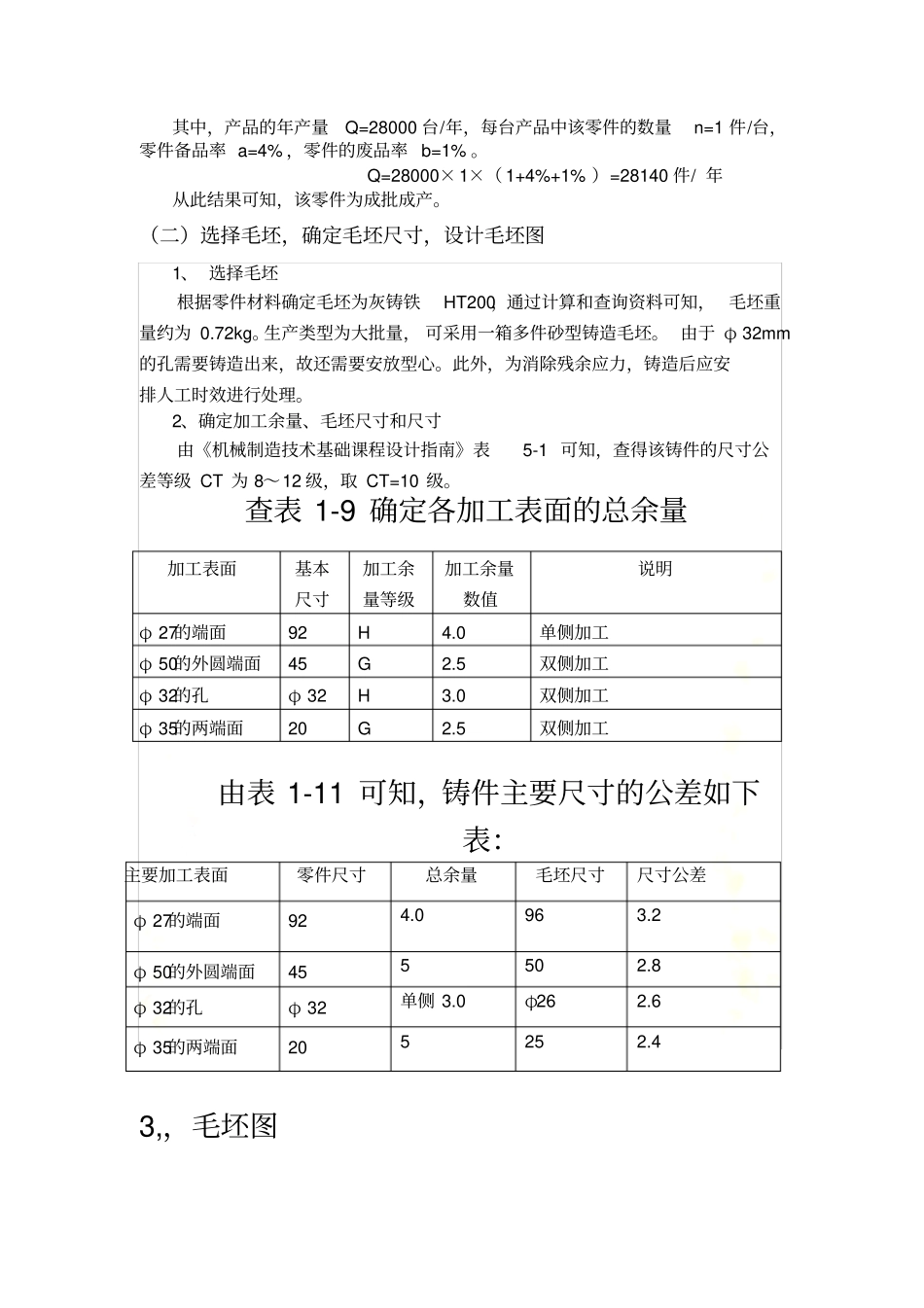

推动架课程设计-大批量课程设计说明书目录序言一．零件分析二.工艺规程的设计（1）.确定零件的生产类型（2）.选择毛坯，确定毛坯尺寸，设计毛坯图（3）.选择加工方法，确定工艺路线（4）.工序设计（5）.确定切削用量及基本工时三．心得与小结四．参考文献一、零件的分析（一）、零件的工艺分析由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。（零件图见附图1）由零件图可知，φ320.0270mm、φ160.0330mm的中心线是主要的设计基准和加工基准。该零件的主要加工面可分为两组：1、φ320.0270mm孔为中心的加工表面这一组加工表面包括：φ320.0270mm的两个端面及孔和倒角，φ160.0190mm的两个端面及孔和倒角。2、以φ160.0330mm孔为加工表面这一组加工表面包括，φ160.0330mm的端面和倒角及内孔φ100.10mm、M8-6H的内螺纹，φ6mm的孔及120°倒角2mm的沟槽。二、零件工艺规程设计（一）、确定零件生产类型零件的生产纲领N=Qn（1+a+b）其中，产品的年产量Q=28000台/年，每台产品中该零件的数量n=1件/台，零件备品率a=4%，零件的废品率b=1%。Q=28000×1×（1+4%+1%）=28140件/年从此结果可知，该零件为成批成产。（二）选择毛坯，确定毛坯尺寸，设计毛坯图1、选择毛坯根据零件材料确定毛坯为灰铸铁HT200，通过计算和查询资料可知，毛坯重量约为0.72kg。生产类型为大批量，可采用一箱多件砂型铸造毛坯。由于φ32mm的孔需要铸造出来，故还需要安放型心。此外，为消除残余应力，铸造后应安排人工时效进行处理。2、确定加工余量、毛坯尺寸和尺寸由《机械制造技术基础课程设计指南》表5-1可知，查得该铸件的尺寸公差等级CT为8～12级，取CT=10级。查表1-9确定各加工表面的总余量加工表面基本尺寸加工余量等级加工余量数值说明φ27的端面92H4.0单侧加工φ50的外圆端面45G2.5双侧加工φ32的孔φ32H3.0双侧加工φ35的两端面20G2.5双侧加工由表1-11可知，铸件主要尺寸的公差如下表：主要加工表面零件尺寸总余量毛坯尺寸尺寸公差φ27的端面924.0963.2φ50的外圆端面455502.8φ32的孔φ32单侧3.0φ262.6φ35的两端面205252.43,，毛坯图（三）选择加工方法，制定工艺路线1、粗基准的选择对一般的轴类零件来说，以外圆作为基准是合理的，按照有关零件的粗基准的选择原则：当零件有不加工表面时，应选择这些不加工的表面作为粗基准，当零件有很多个不加工表面的时候，则应当选择与加工表面要求相对位置精度较高大的不加工表面作为粗基准，从零件的分析得知，推动架以外圆φ50mm作为粗基准。2、精基准的选择精基准的选择主要考虑基准重合的问题。选择加工表面的设计基准为定位基准，称为基准重合的原则。采用基准重合原则可以避免由定位基准与设计基准不重合引起的基准不重合误差，零件的尺寸精度和位置精度能可靠的得以保证。为使基准统一，先选择φ32mm的孔和φ16的孔作为精基准。3、零件表面加工方法的选择零件各表面的加工方法和方案选择，首先要保证加工表面的加工精度和表面粗糙度的要求，另外还要考虑生产率和经济方面的要求，在选择时，应根据各种加工方法的特点及其经济加工精度和表面粗糙度，结合零件的特点和技术要求，慎重决定。（1）φ50mm的外圆两端面保证尺寸450.080.25mm，表面粗糙度6.3粗铣（2）φ35mm的外圆两端面保证尺寸20mm，表面粗糙度2.5粗铣——半精铣（3）粗铣深9.5mm宽6mm的槽。（4）粗铣φ27mm的端面。（5）钻、扩、粗、精铰φ32mm的孔，倒角45°。（6）钻φ10mm的孔。（7）钻、扩、粗铰、精铰φ160.0190mm孔，倒角45°。（8）钻、精铰螺纹孔φ6mm的孔，攻丝M8-6H。（9）钻、精铰φ6mm的孔，锪120°的倒角。（10）φ160.0330mm的孔，采用先钻φ10的孔，然后反拉、扩、铰孔。5、制定工艺路线工序方案工序1粗铣φ32mm孔的端面，铣φ160.0190mm孔的端面工序2粗铣φ32mm孔和φ160.0190mm孔在同一基准的两个端面工序3半精铣φ160.0190mm，φ32mm孔的端面工序4半精铣φ160.0190mm，φ32mm孔在同一基准的两个端面工序5钻、扩、铰φ32mm，倒角45°。工序6钻、扩、粗铰、精铰φ160.0190mm,倒角45°工序7铣φ27m...
