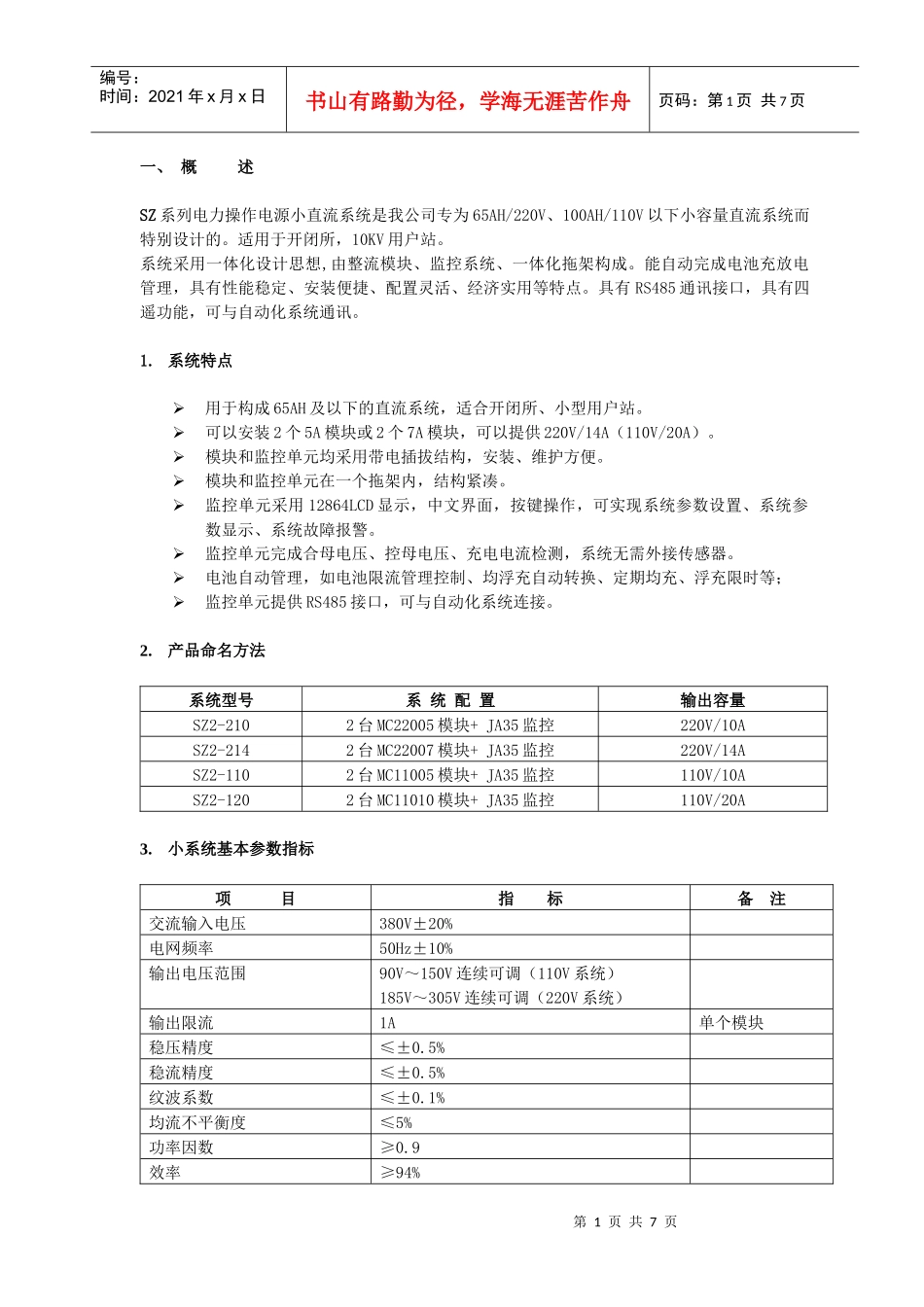

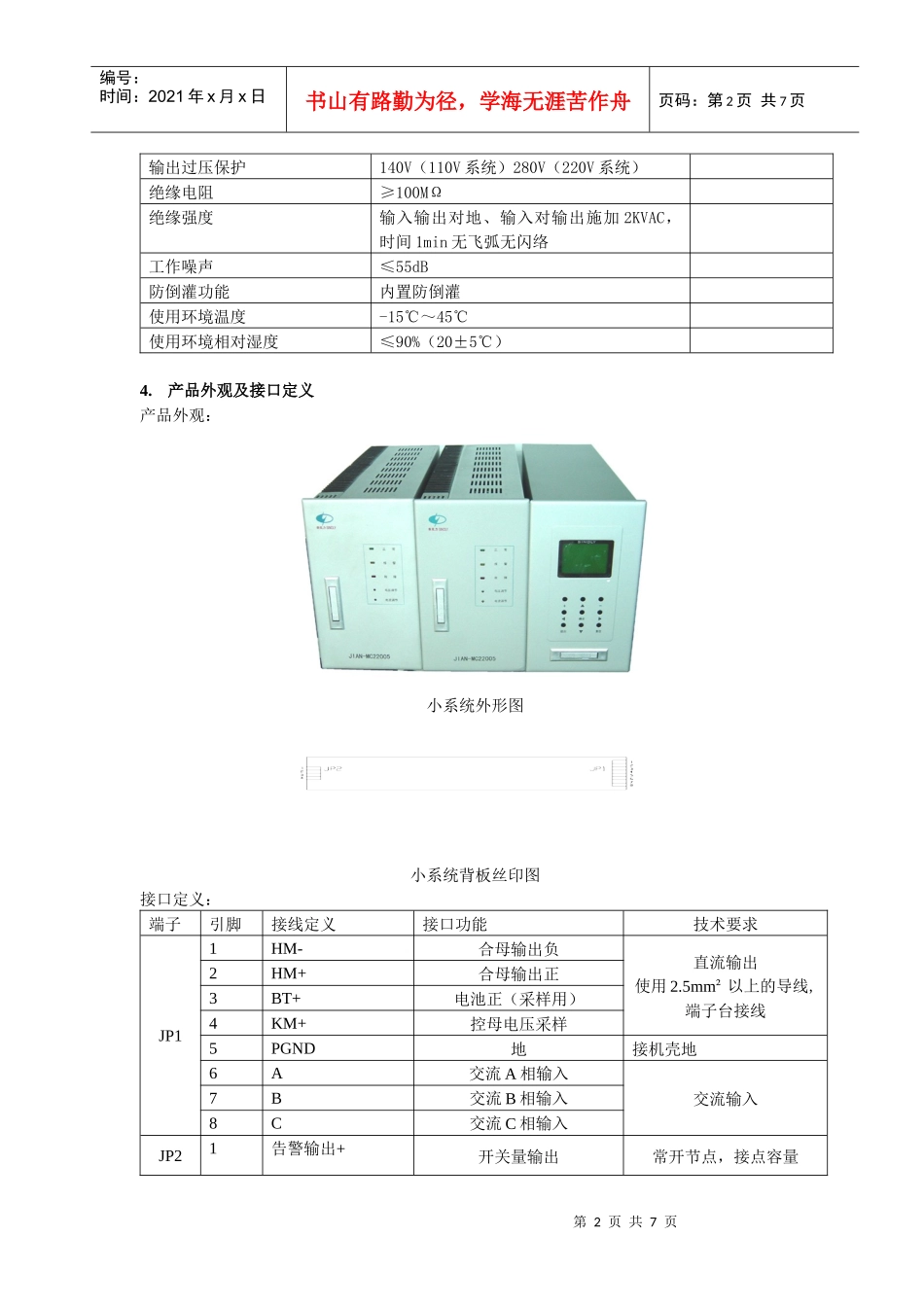

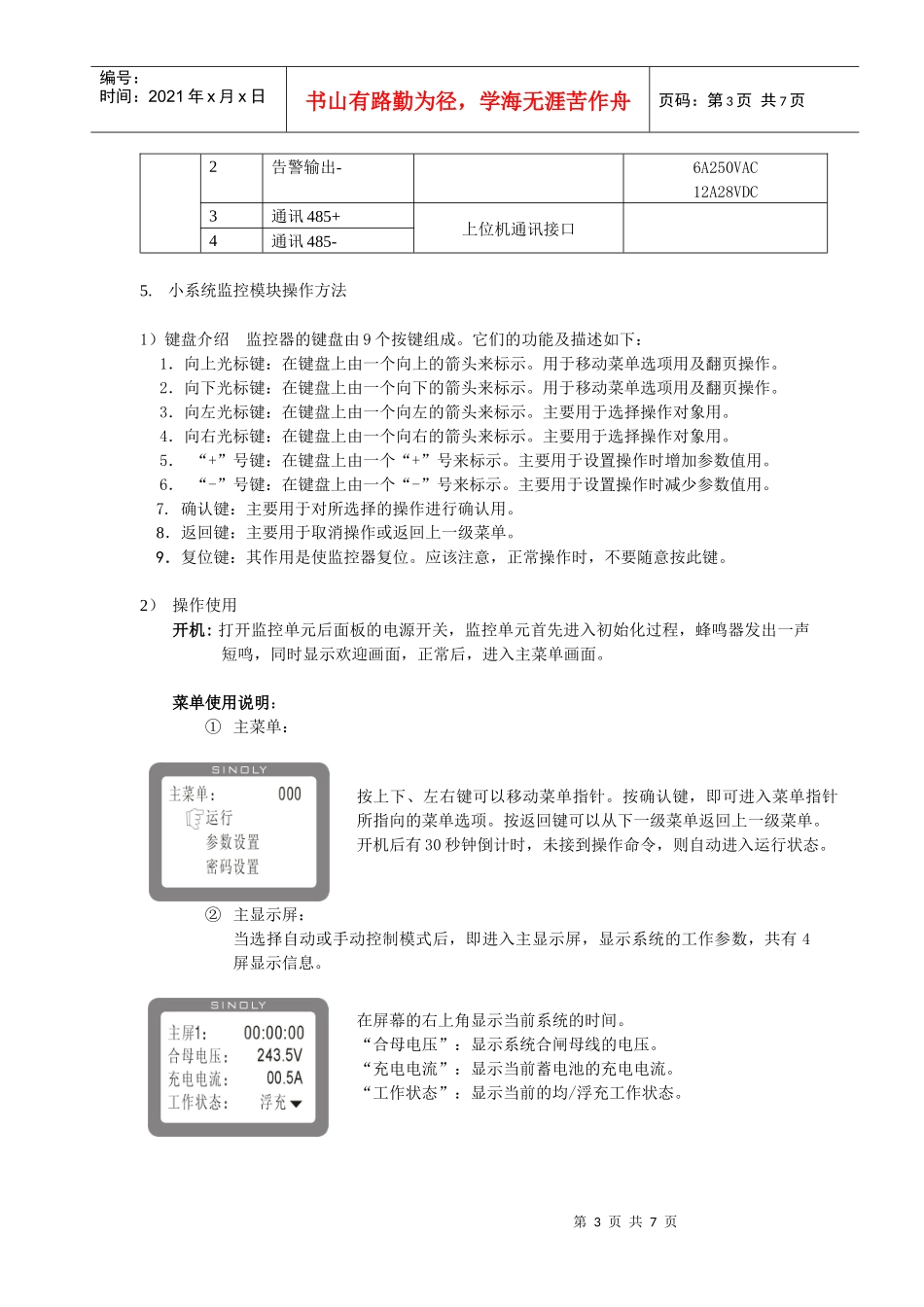

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、概述SZ系列电力操作电源小直流系统是我公司专为65AH/220V、100AH/110V以下小容量直流系统而特别设计的。适用于开闭所，10KV用户站。系统采用一体化设计思想,由整流模块、监控系统、一体化拖架构成。能自动完成电池充放电管理，具有性能稳定、安装便捷、配置灵活、经济实用等特点。具有RS485通讯接口，具有四遥功能，可与自动化系统通讯。1.系统特点用于构成65AH及以下的直流系统，适合开闭所、小型用户站。可以安装2个5A模块或2个7A模块，可以提供220V/14A（110V/20A）。模块和监控单元均采用带电插拔结构，安装、维护方便。模块和监控单元在一个拖架内，结构紧凑。监控单元采用12864LCD显示，中文界面，按键操作，可实现系统参数设置、系统参数显示、系统故障报警。监控单元完成合母电压、控母电压、充电电流检测，系统无需外接传感器。电池自动管理，如电池限流管理控制、均浮充自动转换、定期均充、浮充限时等；监控单元提供RS485接口，可与自动化系统连接。2.产品命名方法系统型号系统配置输出容量SZ2-2102台MC22005模块+JA35监控220V/10ASZ2-2142台MC22007模块+JA35监控220V/14ASZ2-1102台MC11005模块+JA35监控110V/10ASZ2-1202台MC11010模块+JA35监控110V/20A3.小系统基本参数指标项目指标备注交流输入电压380V±20%电网频率50Hz±10%输出电压范围90V～150V连续可调（110V系统）185V～305V连续可调（220V系统）输出限流1A单个模块稳压精度≤±0.5%稳流精度≤±0.5%纹波系数≤±0.1%均流不平衡度≤5%功率因数≥0.9效率≥94%第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页输出过压保护140V（110V系统）280V（220V系统）绝缘电阻≥100MΩ绝缘强度输入输出对地、输入对输出施加2KVAC，时间1min无飞弧无闪络工作噪声≤55dB防倒灌功能内置防倒灌使用环境温度-15℃～45℃使用环境相对湿度≤90%（20±5℃）4.产品外观及接口定义产品外观：小系统外形图小系统背板丝印图接口定义：端子引脚接线定义接口功能技术要求JP11HM-合母输出负直流输出使用2.5mm²以上的导线,端子台接线2HM+合母输出正3BT+电池正（采样用）4KM+控母电压采样5PGND地接机壳地6A交流A相输入交流输入7B交流B相输入8C交流C相输入JP21告警输出+开关量输出常开节点，接点容量第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页6A250VAC12A28VDC2告警输出-3通讯485+上位机通讯接口4通讯485-5.小系统监控模块操作方法1）键盘介绍监控器的键盘由9个按键组成。它们的功能及描述如下：1．向上光标键：在键盘上由一个向上的箭头来标示。用于移动菜单选项用及翻页操作。2．向下光标键：在键盘上由一个向下的箭头来标示。用于移动菜单选项用及翻页操作。3．向左光标键：在键盘上由一个向左的箭头来标示。主要用于选择操作对象用。4．向右光标键：在键盘上由一个向右的箭头来标示。主要用于选择操作对象用。5．“+”号键：在键盘上由一个“+”号来标示。主要用于设置操作时增加参数值用。6．“-”号键：在键盘上由一个“-”号来标示。主要用于设置操作时减少参数值用。7.确认键：主要用于对所选择的操作进行确认用。8．返回键：主要用于取消操作或返回上一级菜单。9．复位键：其作用是使监控器复位。应该注意，正常操作时，不要随意按此键。2）操作使用开机:打开监控单元后面板的电源开关，监控单元首先进入初始化过程，蜂鸣器发出一声短鸣，同时显示欢迎画面，正常后，进入主菜单画面。菜单使用说明：①主菜单：按上下、左右键可以移动菜单指针。按确认键，即可进入菜单指针所指向的菜单选项。按返回键可以从下一级菜单返回上一级菜单。开机后有30秒钟倒计时，未接到操作命令，则自动进入运行状态。②主显示屏：当选择自动或手动控制模式后，即进入主显示屏，显示系统的工作参数，共有4屏显示信息。在屏幕的右上角显示当前系统的时间。“合母电压”：显示系统合闸母线的电压。“充电电流”：显示当前蓄电池的充电电流。“工作...
