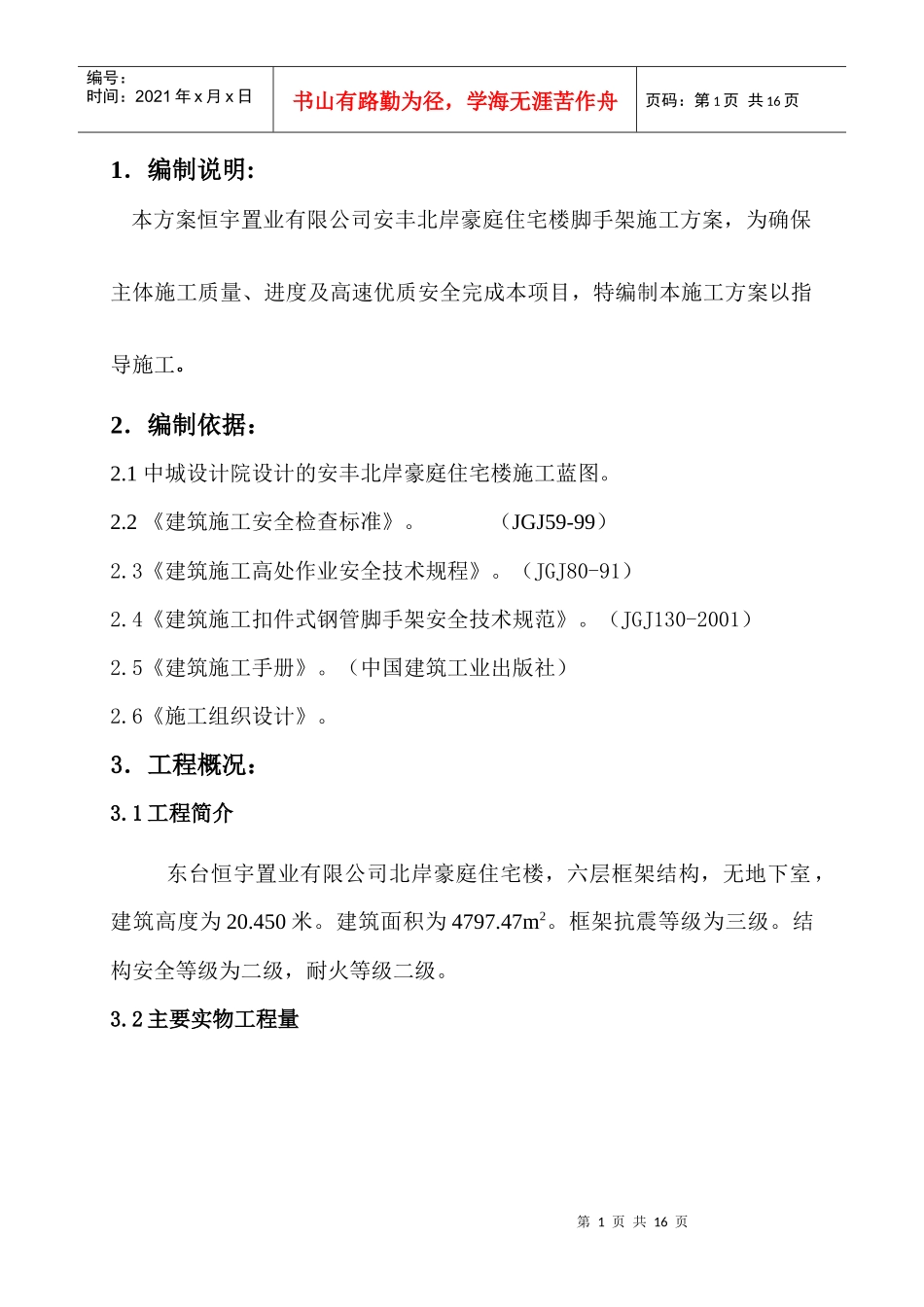

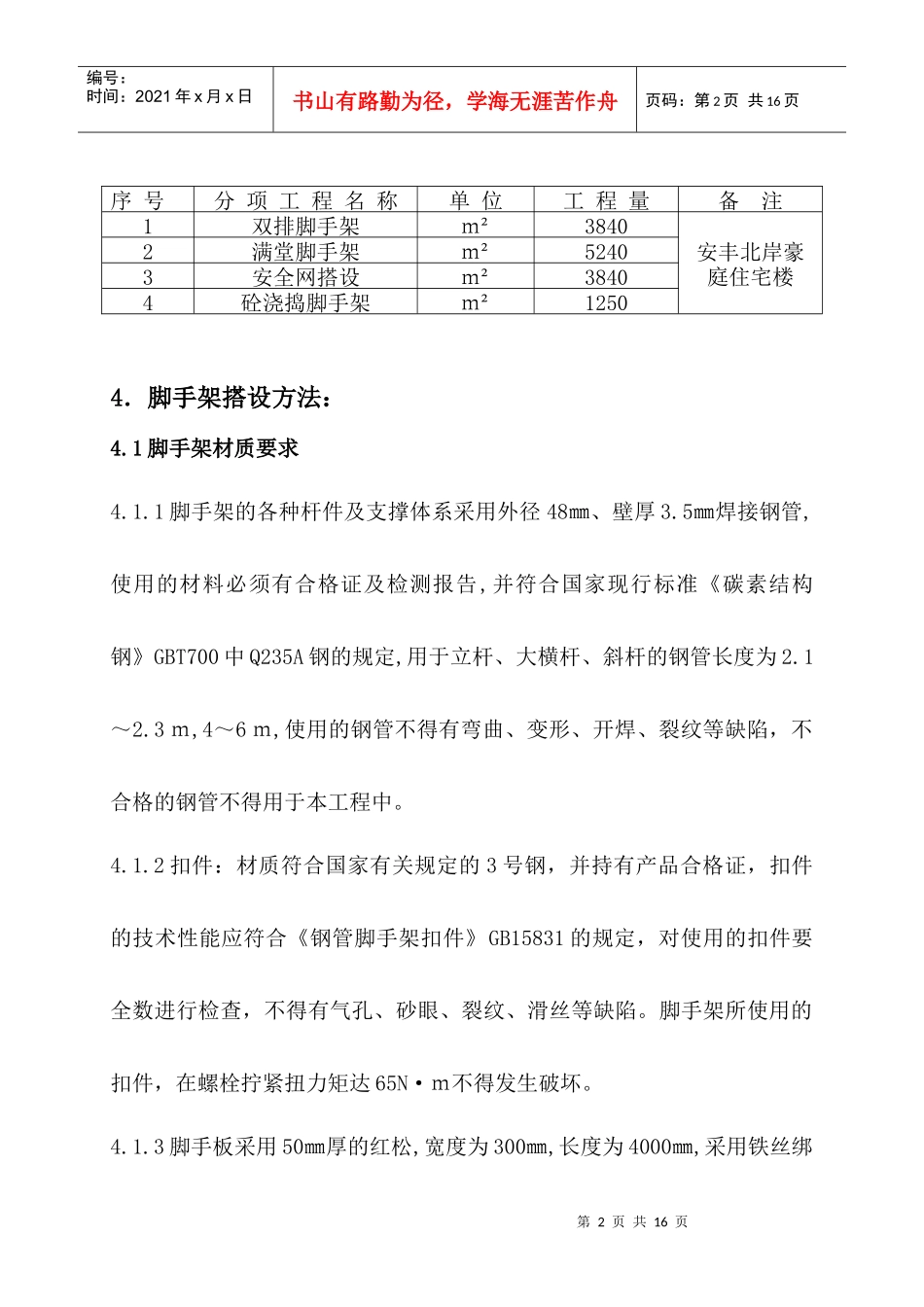

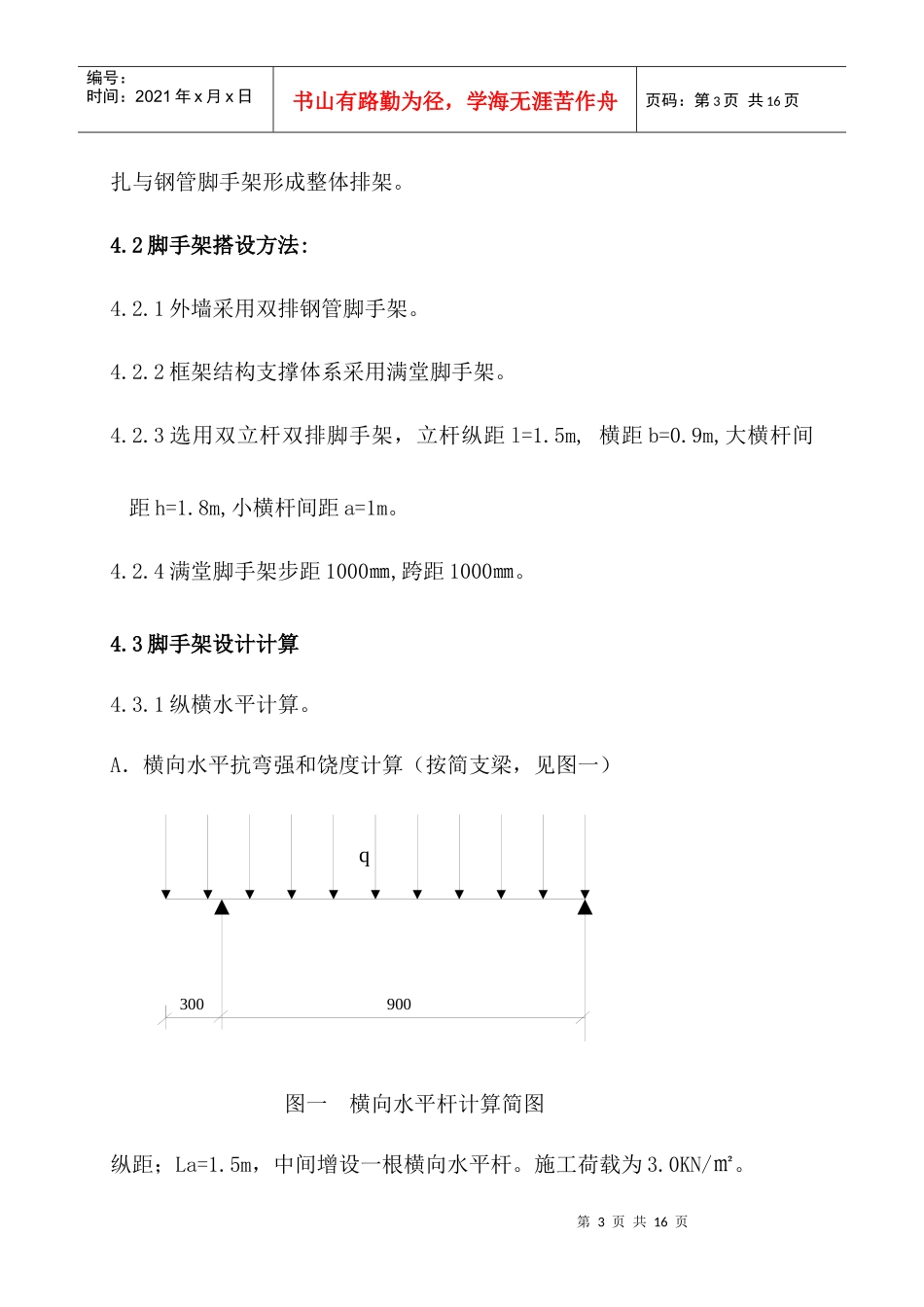

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页1．编制说明:本方案恒宇置业有限公司安丰北岸豪庭住宅楼脚手架施工方案，为确保主体施工质量、进度及高速优质安全完成本项目，特编制本施工方案以指导施工。2．编制依据：2.1中城设计院设计的安丰北岸豪庭住宅楼施工蓝图。2.2《建筑施工安全检查标准》。（JGJ59-99）2.3《建筑施工高处作业安全技术规程》。（JGJ80-91）2.4《建筑施工扣件式钢管脚手架安全技术规范》。（JGJ130-2001）2.5《建筑施工手册》。（中国建筑工业出版社）2.6《施工组织设计》。3．工程概况：3.1工程简介东台恒宇置业有限公司北岸豪庭住宅楼，六层框架结构，无地下室，建筑高度为20.450米。建筑面积为4797.47m2。框架抗震等级为三级。结构安全等级为二级，耐火等级二级。3.2主要实物工程量第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页4．脚手架搭设方法：4.1脚手架材质要求4.1.1脚手架的各种杆件及支撑体系采用外径48㎜、壁厚3.5㎜焊接钢管,使用的材料必须有合格证及检测报告,并符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定,用于立杆、大横杆、斜杆的钢管长度为2.1～2.3ｍ,4～6ｍ,使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，不合格的钢管不得用于本工程中。4.1.2扣件：材质符合国家有关规定的3号钢，并持有产品合格证，扣件的技术性能应符合《钢管脚手架扣件》GB15831的规定，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。脚手架所使用的扣件，在螺栓拧紧扭力矩达65N·ｍ不得发生破坏。4.1.3脚手板采用50㎜厚的红松,宽度为300㎜,长度为4000㎜,采用铁丝绑序号分项工程名称单位工程量备注1双排脚手架ｍ²3840安丰北岸豪庭住宅楼2满堂脚手架ｍ²52403安全网搭设ｍ²38404砼浇捣脚手架ｍ²1250第3页共16页第2页共16页300900编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页扎与钢管脚手架形成整体排架。4.2脚手架搭设方法:4.2.1外墙采用双排钢管脚手架。4.2.2框架结构支撑体系采用满堂脚手架。4.2.3选用双立杆双排脚手架，立杆纵距l=1.5m,横距b=0.9m,大横杆间距h=1.8m,小横杆间距a=1m。4.2.4满堂脚手架步距1000㎜,跨距1000㎜。4.3脚手架设计计算4.3.1纵横水平计算。A．横向水平抗弯强和饶度计算（按简支梁，见图一）图一横向水平杆计算简图纵距；La=1.5m，中间增设一根横向水平杆。施工荷载为3.0KN/㎡。q第4页共16页第3页共16页150015001500编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页ｑGK=0.35×1.5×0.5=0.2625KN/mqQK=3.0×1.5×0.5=2.25KN/mq=1.2MGK+1.4∑MQK=1.2×0.2635＋1.4×2.25=3.465KN/mM=qLa2/8×(1-a2/Lb2)2=3.465×0.92÷8×(1-0.32÷0.92)=0.277KN/Mб=M/W=0.277×106÷(5.08÷103)=46.30N/㎜2＜f=205N/㎜2满足JGJ130-2001第5.16条要求υ=qaLb2÷24EI×(-1＋4a2/Lb2＋3a3/Lb3)=(3.465×0.3×0.93×103)÷(24×2.06×12.19)×(-1+4×0.33÷0.92+3×0.32÷0.93)=1.3㎜＜[V]=L0/150=800÷150=5.33㎜满足JGJ130-2001第5.18条要求B.纵向水平杆抗弯强度和饶度计算:(按三跨连续见图2)图二P=qIb/2×(1+a/Ib)2=3.465×0.9÷2×(1+0.3÷0.9)2=2.620KNPPP第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页M=0.175PIn=0.175×2.620×1.5=0.688KN/mσ=M/W=0.688×106÷(5.08÷103)=143.56N/㎜2＜f=205N/㎜2满足JGJ130-2002第5.1.6条要求υ=1.146pLa3/100EI=1.146×2.260×1.53×103÷(100×2.06×12.19)=4.04㎜＜L0/150=800÷150=5.3mm满足JGJ130-2002第5.1.8条要求C.扣件的抗滑承载力由图2可知,R=2p=2×2.62=5.24KN＜RC=8KN,所以能满足抗滑要求.4.3.2.立杆计算：(按最大高度25m计算立杆底层)A.计算风荷载产生压应力取基本风压ω0=0.35KN/m2;高度变化系数μ=1.51(C类80米)敞开式脚手架挡风系数ψ=0.089敞开式脚手架挡风面积1.5×1.8×0.089=0.2403m3密目网挡风系数ψW=0.6,则脚手架满挂密目网后挡风面积;(1.5×1.8-0.240...
