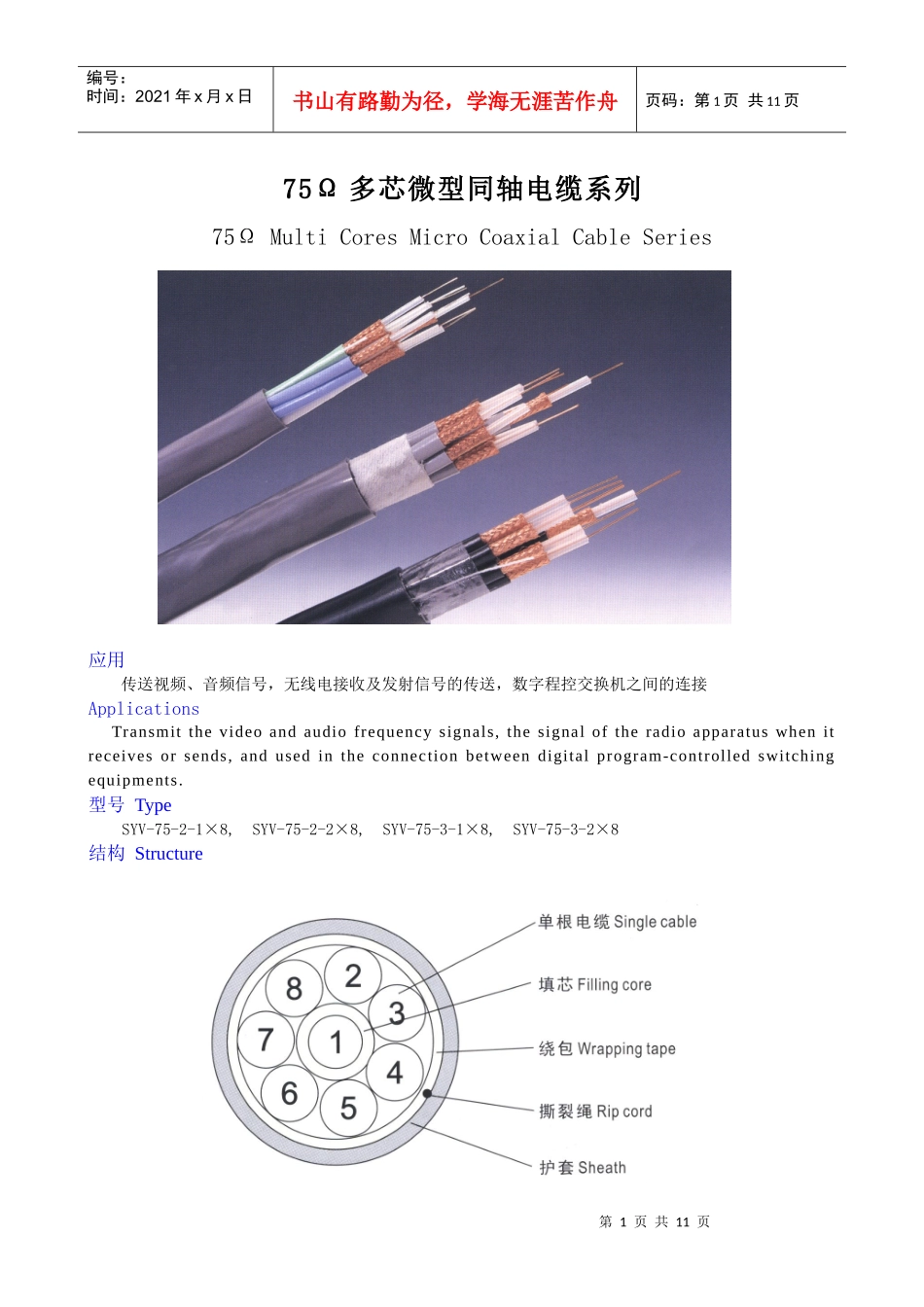

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页75Ω多芯微型同轴电缆系列75ΩMultiCoresMicroCoaxialCableSeries应用传送视频、音频信号，无线电接收及发射信号的传送，数字程控交换机之间的连接ApplicationsTransmitthevideoandaudiofrequencysignals,thesignaloftheradioapparatuswhenitreceivesorsends,andusedintheconnectionbetweendigitalprogram-controlledswitchingequipments.型号TypeSYV-75-2-1×8,SYV-75-2-2×8,SYV-75-3-1×8,SYV-75-3-2×8结构Structure第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页超五类RJ45模块(Enhancedcategory5RJ45modules)超五类RJ45插座模块是根据国际标准ISO/IEC11801、TIA/EIA568设计制造的8线式插座模块，性能优异，可靠性好，配合面板使用，操作使用方便。Theenhancedcategory5RJ45socketmoduleis8stringsSocketModulesdesignedandmanufacturedaccordingtointernationalstandardsISO/IEC11801、TIA/EIA568,anditisadvantageousinexcellentperformancesandreliability,convenienttousecombinedwithpanels.技术说明（Technicaldescriptions）卡接簧片整体镀镍，可接线径0.4～0.6mm,卡接可重复次数＞200次Theseizingreednickeledentirely.Conductordiameter:0.4～0.6mm.Repeatabletimes:>200接触电阻：正常大气压条件下≤2.5mΩContactresistance：Undertheregularatmosphericpressure≤2.5mΩ绝缘电阻：正常大气压条件下≥1000MΩInsulationresistance：Undertheregularatmosphericpressure≥1000MΩ抗电强度：DC1000V（AC700V）1分钟无击穿和飞弧现象Dielectricbreakdownstrength：Nobreakdownsandflashoversin1minute,DC1000V(AC700V)电话插座模块(phonesocketmodule)电话插座模块是用于语音通信的四芯接线模块，四芯接触针整体镀金，可接单股和多股铜导线，长期使用接触可靠Thephonesocketmoduleisfour-coreconnectionmoduleusedinspeechcommunication.Theconnectpinsgildedentirely.Connectsingleormultiplecopperconductors.Itisreliableforlong-termuse.2/3位地板插座（2/3floorsocket）用于地面安装的插座，内含1位强电插座，其余两位可安装超五类RJ45插座模块或四芯电话插座模块，铜质。Itisappliedtogroundinstallationincludingastrongelectricitysocket,whiletheothertwocouldbeusedforenhancedcat.5eRJ45socketorfour-corephonesocketmodule.Itismadeofcopper.第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页双位桌面插座盒（Dibittabletopsocketcase）可用于桌面和墙面安装的插座盒，内部可安装超五类RJ45插座模块和四芯电话插座模块.Itisusedfortabletopandwallplaceinstallation,whichcouldbeinstalledenhancedcat.5eRJ45socketmoduleandfour-corephonesocketmoduleinside.双位面板（Dibitpanel）双位面板外形尺寸为：86×86×15mm,带弹簧防尘门，可安装超五类RJ45插座模块和四芯电话插座模块Thedimensionofdibitpanelwithspringdustproofcoveris86×86×15mm.Itcouldbeinstalledenhancedcat.5eRJ45socketmoduleandfour-corephonesocketmodule.六类接线模块(Category6wiringmodules)六类接线模块是根据国际标准ISO/IEC11801、TIA/EIA568B设计制造的8线式插座模块，性能优异，可靠性好，配合面板使用，操作使用方便。TheCategory6connectionmoduleis8stringsSocketmodules,designedandmanufacturedaccordingtotheinternationalstandardsISO/IEC11801,TIA/EIA568B,anditisadvantageousinexcellentperformancesand第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页reliability,convenienttousecombinedwithpanels.超五类25对接线模块(Enhancedcategory5connectionmodulesof25pairs)超五类25对接线模块是依据国际标准ISO/IEC11801、TIA/EIA-TSB-40设计制造的UTP电缆用高频接线模块，每个模块容量25回线。Enhancedcategory5connectio...
