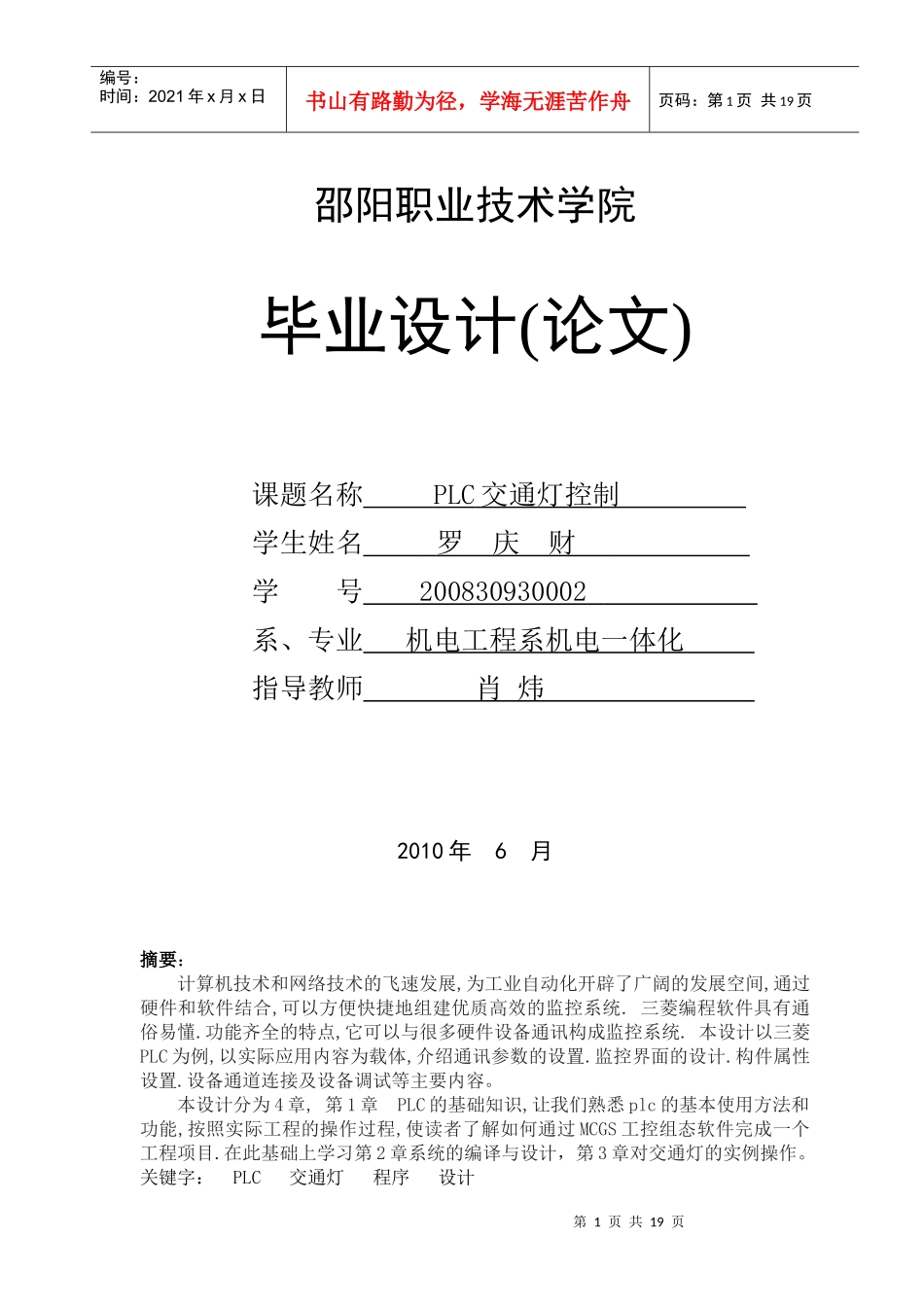

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页邵阳职业技术学院毕业设计(论文)课题名称PLC交通灯控制学生姓名罗庆财学号200830930002系、专业机电工程系机电一体化指导教师肖炜2010年6月摘要：计算机技术和网络技术的飞速发展,为工业自动化开辟了广阔的发展空间,通过硬件和软件结合,可以方便快捷地组建优质高效的监控系统.三菱编程软件具有通俗易懂.功能齐全的特点,它可以与很多硬件设备通讯构成监控系统.本设计以三菱PLC为例,以实际应用内容为载体,介绍通讯参数的设置.监控界面的设计.构件属性设置.设备通道连接及设备调试等主要内容。本设计分为4章,第1章PLC的基础知识,让我们熟悉plc的基本使用方法和功能,按照实际工程的操作过程,使读者了解如何通过MCGS工控组态软件完成一个工程项目.在此基础上学习第2章系统的编译与设计，第3章对交通灯的实例操作。关键字：PLC交通灯程序设计第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页目录第一章PLC的基础知识1.1概述..............................................................31.2PLC的由来........................................................31.3PLC的定义........................................................41.4PLC的工作原理....................................................41.5PLC的结构........................................................41.6PLC的基本性能指标................................................5第二章PLC控制系统设计第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.1PLC控制系统软件设计.............................................52.2PLC硬件系统设计方法...............................................5第三章可编程控制器程序设计3.1要求...............................................................83.2PLC输入、输出图...................................................93.3画出状态图.........................................................103.4编写指令...........................................................113.5梯形图............................................................13第四章设计总结致谢参考文献第一章PLC的基础知识1.1概述可编程控制器（ProgrammableController）是计算机家族中的一员，是为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器（ProgrammableLogicController），简称PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机（PersonalComputer）的简称混淆，所以将可编程控制器简称PLC。1.2PLC的由来在60年代，汽车生产流水线的自动控制系统基本上都是由继电器控制装置构成的。当时汽车的每一次改型都直接导致继电器控制装置的重新设计和安装。随着生产的发展，汽车型号更新的周期愈来愈短，这样，继电器控制装置就需要经常地重新设计和安装，十分费时，费工，费料，甚至阻碍了更新周期的缩短。为了改变这一现状，美国通用汽车公司在1969年公开招标，要求用新的控制装置取代继电器控制装置，并提出了十项招标指标，即：1、编程方便，现场可修改程序；2、维修方便，采用模块化结构；3、可靠性高于继电器控制装置；4、体积小于继电器控制装置；5、数据可直接送入管理计算机；6、成本可与继电器控制装置竞争；7、输入可以是交流115V；8、输出为交流115V，2A以上，能直接驱动电磁阀，接触器等；9、在扩展时，原系统只要很小变更；10、用户程序存储器容量至少能扩展到4K。1969年，美国数字设备公司（DEC）研制出第一台PLC，在美国通用汽车自动装配线上试用，获得了成功。这种新型的工业控制装置以其简单易懂，操作方便，...
