下组煤集中皮带大巷探水设计及施工方案培训资料VIP免费

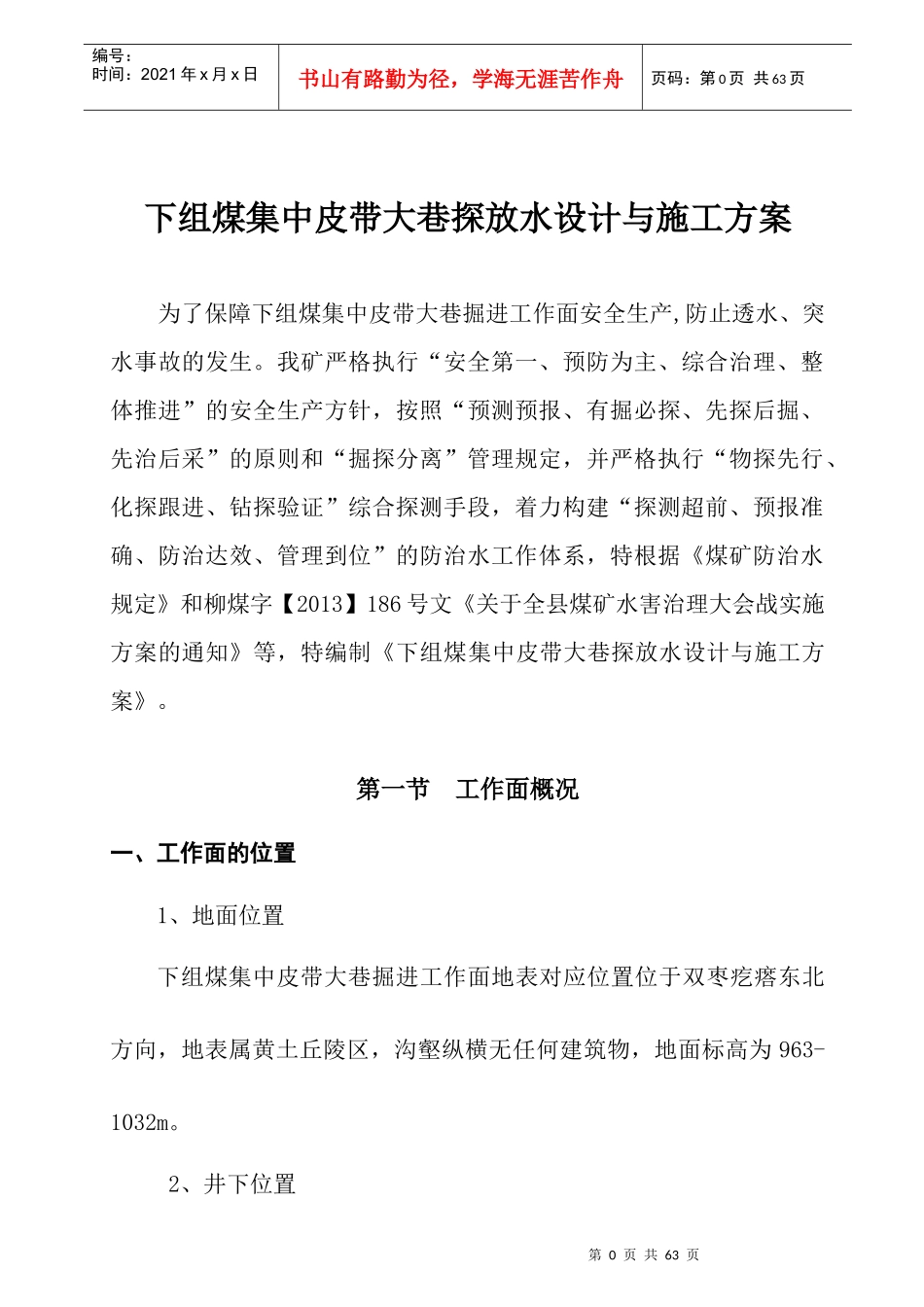

下组煤集中皮带大巷探水设计及施工方案培训资料_第1页
1/63

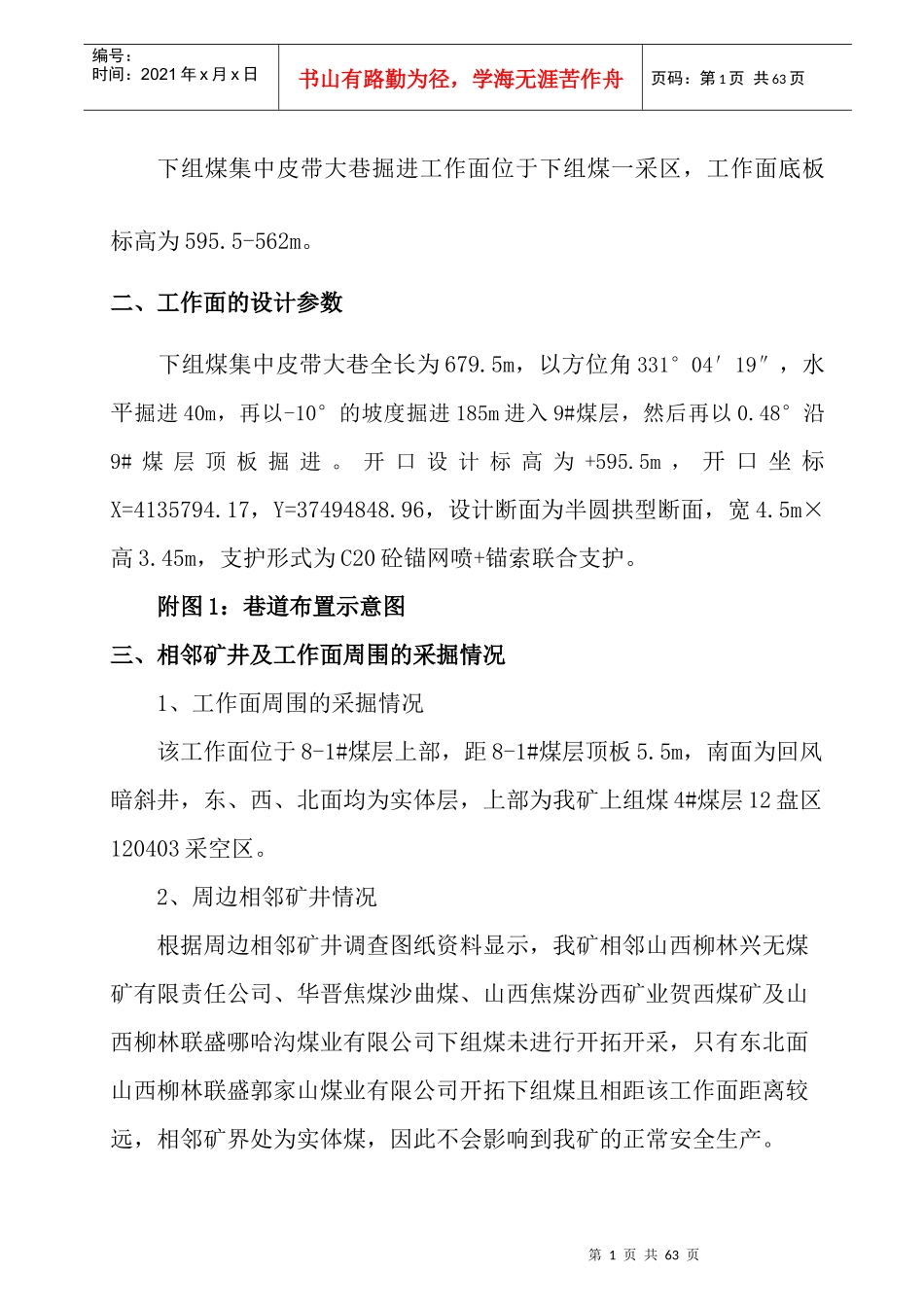

下组煤集中皮带大巷探水设计及施工方案培训资料_第2页
2/63

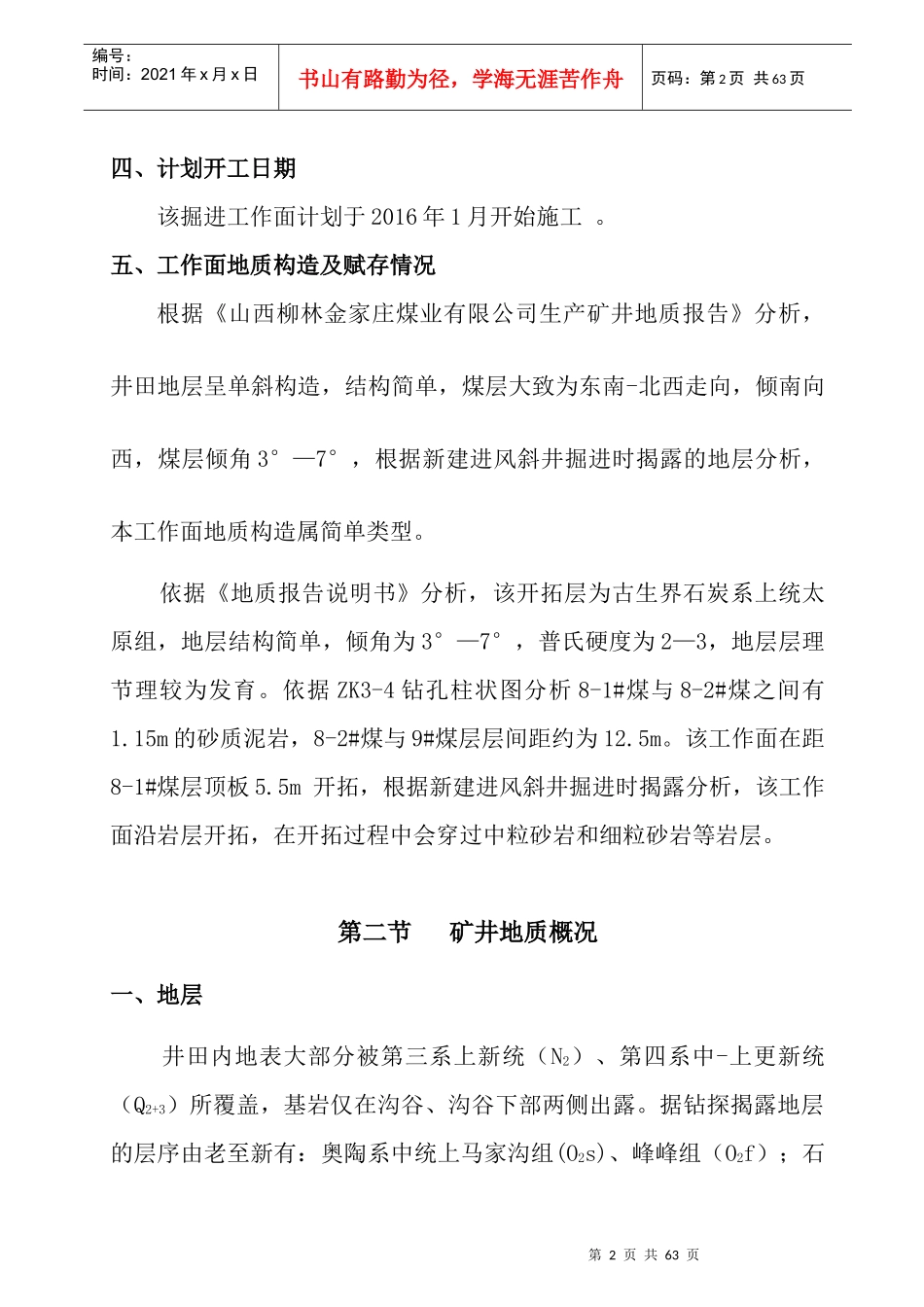

下组煤集中皮带大巷探水设计及施工方案培训资料_第3页
3/63
第0页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共63页下组煤集中皮带大巷探放水设计与施工方案为了保障下组煤集中皮带大巷掘进工作面安全生产,防止透水、突水事故的发生。我矿严格执行“安全第一、预防为主、综合治理、整体推进”的安全生产方针,按照“预测预报、有掘必探、先探后掘、先治后采”的原则和“掘探分离”管理规定,并严格执行“物探先行、化探跟进、钻探验证”综合探测手段,着力构建“探测超前、预报准确、防治达效、管理到位”的防治水工作体系,特根据《煤矿防治水规定》和柳煤字【2013】186号文《关于全县煤矿水害治理大会战实施方案的通知》等,特编制《下组煤集中皮带大巷探放水设计与施工方案》。第一节工作面概况一、工作面的位置1、地面位置下组煤集中皮带大巷掘进工作面地表对应位置位于双枣疙瘩东北方向,地表属黄土丘陵区,沟壑纵横无任何建筑物,地面标高为963-1032m。2、井下位置第1页共63页第0页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共63页下组煤集中皮带大巷掘进工作面位于下组煤一采区,工作面底板标高为595.5-562m。二、工作面的设计参数下组煤集中皮带大巷全长为679.5m,以方位角331°04′19″,水平掘进40m,再以-10°的坡度掘进185m进入9#煤层,然后再以0.48°沿9#煤层顶板掘进。开口设计标高为+595.5m,开口坐标X=4135794.17,Y=37494848.96,设计断面为半圆拱型断面,宽4.5m×高3.45m,支护形式为C20砼锚网喷+锚索联合支护。附图1:巷道布置示意图三、相邻矿井及工作面周围的采掘情况1、工作面周围的采掘情况该工作面位于8-1#煤层上部,距8-1#煤层顶板5.5m,南面为回风暗斜井,东、西、北面均为实体层,上部为我矿上组煤4#煤层12盘区120403采空区。2、周边相邻矿井情况根据周边相邻矿井调查图纸资料显示,我矿相邻山西柳林兴无煤矿有限责任公司、华晋焦煤沙曲煤、山西焦煤汾西矿业贺西煤矿及山西柳林联盛哪哈沟煤业有限公司下组煤未进行开拓开采,只有东北面山西柳林联盛郭家山煤业有限公司开拓下组煤且相距该工作面距离较远,相邻矿界处为实体煤,因此不会影响到我矿的正常安全生产。第2页共63页第1页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共63页四、计划开工日期该掘进工作面计划于2016年1月开始施工。五、工作面地质构造及赋存情况根据《山西柳林金家庄煤业有限公司生产矿井地质报告》分析,井田地层呈单斜构造,结构简单,煤层大致为东南-北西走向,倾南向西,煤层倾角3°—7°,根据新建进风斜井掘进时揭露的地层分析,本工作面地质构造属简单类型。依据《地质报告说明书》分析,该开拓层为古生界石炭系上统太原组,地层结构简单,倾角为3°—7°,普氏硬度为2—3,地层层理节理较为发育。依据ZK3-4钻孔柱状图分析8-1#煤与8-2#煤之间有1.15m的砂质泥岩,8-2#煤与9#煤层层间距约为12.5m。该工作面在距8-1#煤层顶板5.5m开拓,根据新建进风斜井掘进时揭露分析,该工作面沿岩层开拓,在开拓过程中会穿过中粒砂岩和细粒砂岩等岩层。第二节矿井地质概况一、地层井田内地表大部分被第三系上新统(N2)、第四系中-上更新统(Q2+3)所覆盖,基岩仅在沟谷、沟谷下部两侧出露。据钻探揭露地层的层序由老至新有:奥陶系中统上马家沟组(O2s)、峰峰组(O2f);石第3页共63页第2页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共63页炭系中统本溪组(C2b)、上统太原组(C3t);二叠系下统山西组(P1s)、下石盒子组(P1x),上统上石盒子组(P2s);第三系上新统;第四系中-上更新统。现结合钻孔资料,将本次揭露的地层由老到新分述如下:(一)奥陶系中统上马家沟组(O2s)根据L31号水文孔得知,上马家沟组揭露厚度108.92m。根据区域资料知,本组岩性以灰色、深灰色中厚层状石灰岩为主,矿物成分以方解石为主。(二)奥陶系中统峰峰组(O2f)连续沉积于上马家沟组地层之上。L30、JZ1钻孔分别钻进101.06m、104.63m未完全揭露本组地层,L31孔揭穿该地层,揭露厚度114.31m,贺西矿H6孔揭露厚度138.40m。据钻探资料,本组...
