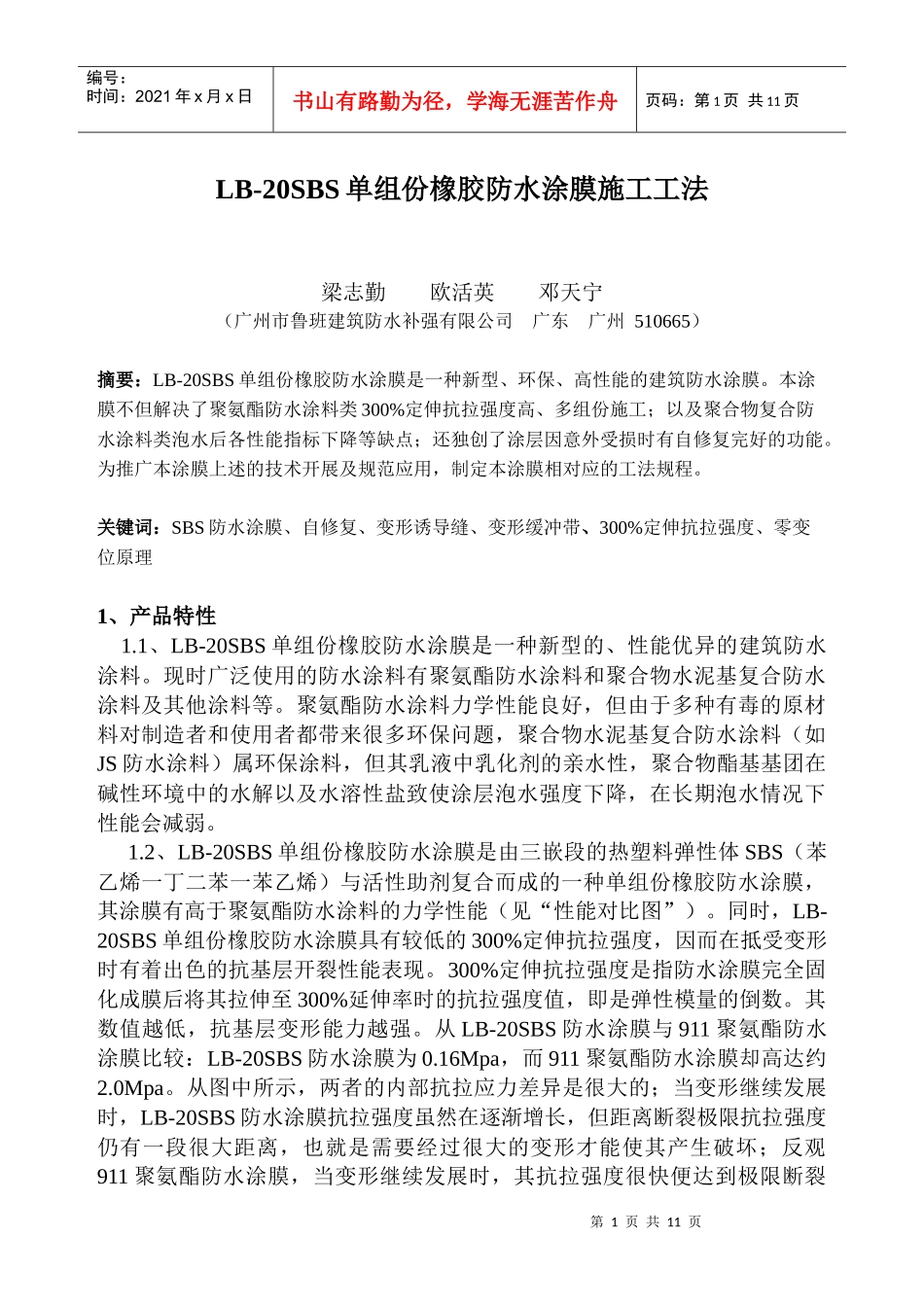

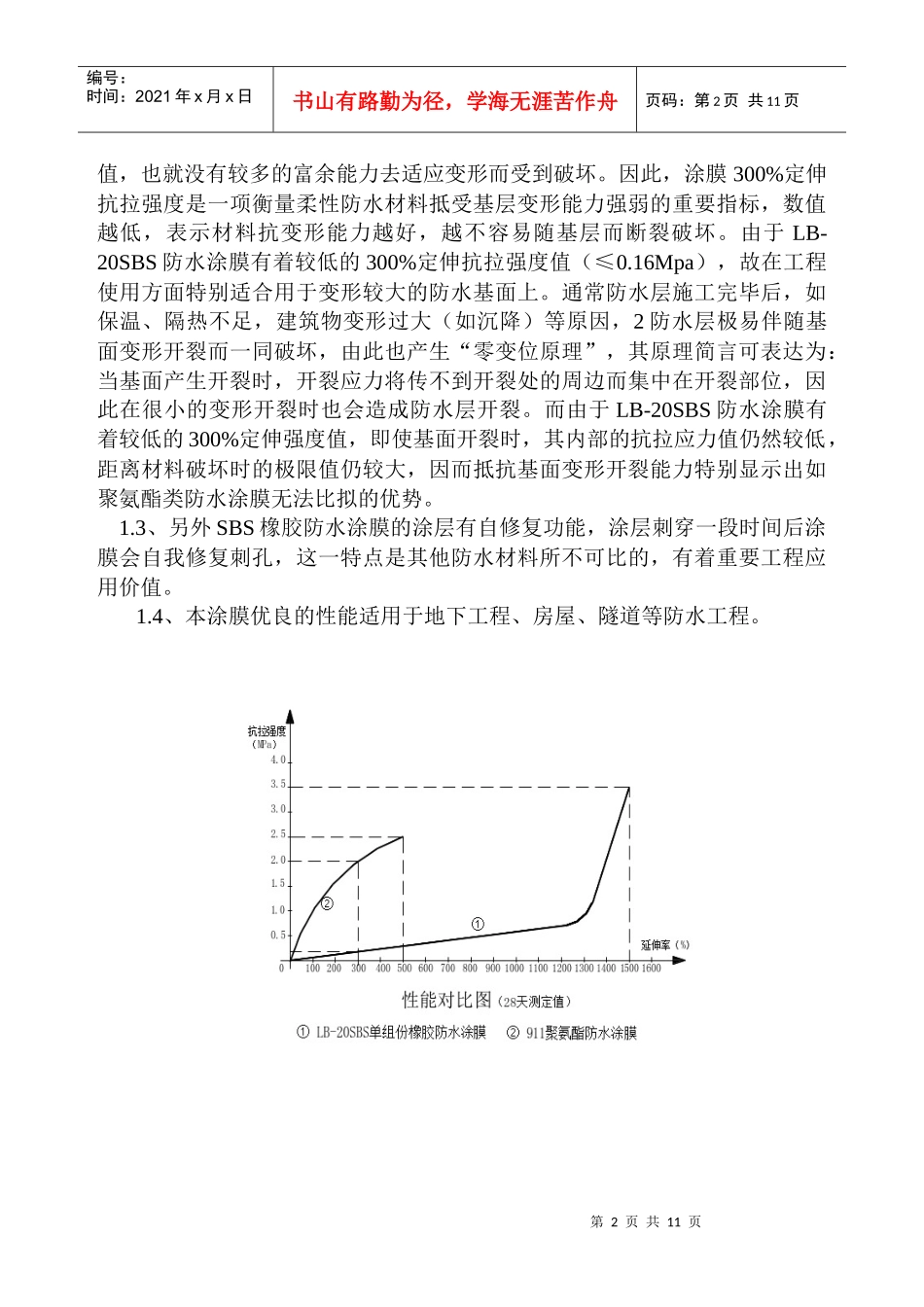

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页LB-20SBS单组份橡胶防水涂膜施工工法梁志勤欧活英邓天宁（广州市鲁班建筑防水补强有限公司广东广州510665）摘要：LB-20SBS单组份橡胶防水涂膜是一种新型、环保、高性能的建筑防水涂膜。本涂膜不但解决了聚氨酯防水涂料类300%定伸抗拉强度高、多组份施工；以及聚合物复合防水涂料类泡水后各性能指标下降等缺点；还独创了涂层因意外受损时有自修复完好的功能。为推广本涂膜上述的技术开展及规范应用，制定本涂膜相对应的工法规程。关键词：SBS防水涂膜、自修复、变形诱导缝、变形缓冲带、300%定伸抗拉强度、零变位原理1、产品特性1.1、LB-20SBS单组份橡胶防水涂膜是一种新型的、性能优异的建筑防水涂料。现时广泛使用的防水涂料有聚氨酯防水涂料和聚合物水泥基复合防水涂料及其他涂料等。聚氨酯防水涂料力学性能良好，但由于多种有毒的原材料对制造者和使用者都带来很多环保问题，聚合物水泥基复合防水涂料（如JS防水涂料）属环保涂料，但其乳液中乳化剂的亲水性，聚合物酯基基团在碱性环境中的水解以及水溶性盐致使涂层泡水强度下降，在长期泡水情况下性能会减弱。1.2、LB-20SBS单组份橡胶防水涂膜是由三嵌段的热塑料弹性体SBS（苯乙烯一丁二苯一苯乙烯）与活性助剂复合而成的一种单组份橡胶防水涂膜，其涂膜有高于聚氨酯防水涂料的力学性能（见“性能对比图”）。同时，LB-20SBS单组份橡胶防水涂膜具有较低的300%定伸抗拉强度，因而在抵受变形时有着出色的抗基层开裂性能表现。300%定伸抗拉强度是指防水涂膜完全固化成膜后将其拉伸至300%延伸率时的抗拉强度值，即是弹性模量的倒数。其数值越低，抗基层变形能力越强。从LB-20SBS防水涂膜与911聚氨酯防水涂膜比较：LB-20SBS防水涂膜为0.16Mpa，而911聚氨酯防水涂膜却高达约2.0Mpa。从图中所示，两者的内部抗拉应力差异是很大的；当变形继续发展时，LB-20SBS防水涂膜抗拉强度虽然在逐渐增长，但距离断裂极限抗拉强度仍有一段很大距离，也就是需要经过很大的变形才能使其产生破坏；反观911聚氨酯防水涂膜，当变形继续发展时，其抗拉强度很快便达到极限断裂第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页值，也就没有较多的富余能力去适应变形而受到破坏。因此，涂膜300%定伸抗拉强度是一项衡量柔性防水材料抵受基层变形能力强弱的重要指标，数值越低，表示材料抗变形能力越好，越不容易随基层而断裂破坏。由于LB-20SBS防水涂膜有着较低的300%定伸抗拉强度值（≤0.16Mpa），故在工程使用方面特别适合用于变形较大的防水基面上。通常防水层施工完毕后，如保温、隔热不足，建筑物变形过大（如沉降）等原因，2防水层极易伴随基面变形开裂而一同破坏，由此也产生“零变位原理”，其原理简言可表达为：当基面产生开裂时，开裂应力将传不到开裂处的周边而集中在开裂部位，因此在很小的变形开裂时也会造成防水层开裂。而由于LB-20SBS防水涂膜有着较低的300%定伸强度值，即使基面开裂时，其内部的抗拉应力值仍然较低，距离材料破坏时的极限值仍较大，因而抵抗基面变形开裂能力特别显示出如聚氨酯类防水涂膜无法比拟的优势。1.3、另外SBS橡胶防水涂膜的涂层有自修复功能，涂层刺穿一段时间后涂膜会自我修复刺孔，这一特点是其他防水材料所不可比的，有着重要工程应用价值。1.4、本涂膜优良的性能适用于地下工程、房屋、隧道等防水工程。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页2、产品施工及使用边界条件2.1、施工边界条件2.1.1、大气温度：1℃～40℃2.1.2、基面温度：0℃～60℃2.1.3、空气湿度：＜100％2.1.4、下雨天气、下雪天气、沙尘暴天气及大灰尘的施工环境禁止施工。2.1.5、基面潮湿度需＜10％2.2、使用边界条件2.2.1、基面温度：－30℃～100℃2.2.2、涂膜浸泡酸碱度（PH值）：3≤PH值≤103、LB-20SBS单组份橡胶防水涂膜的技术指标施工材料及用具3.1、材料指标：（执行Q/（DJ）18018－2001）标准试验项目技术指标产品类型合格品优等品拉伸...
