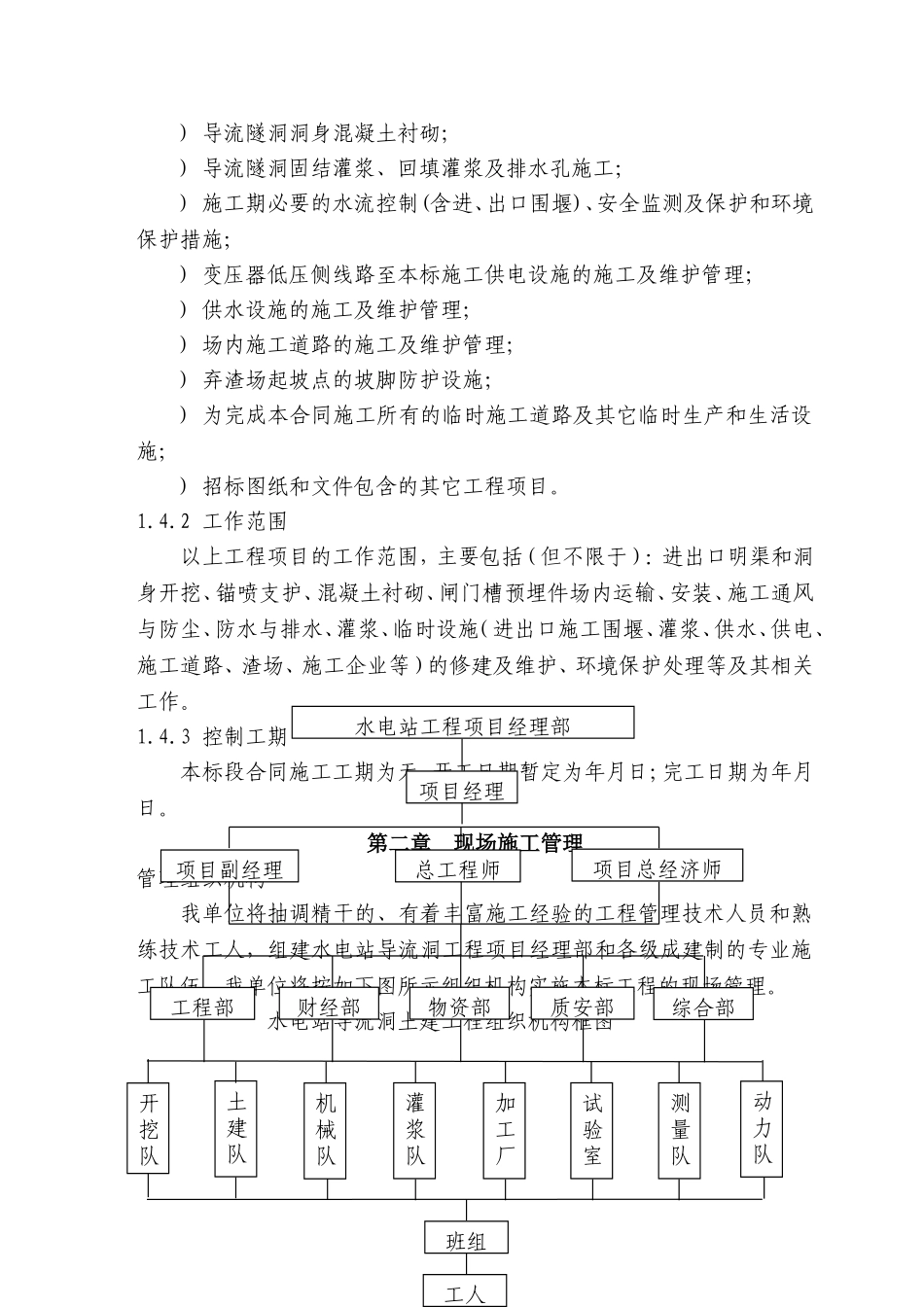

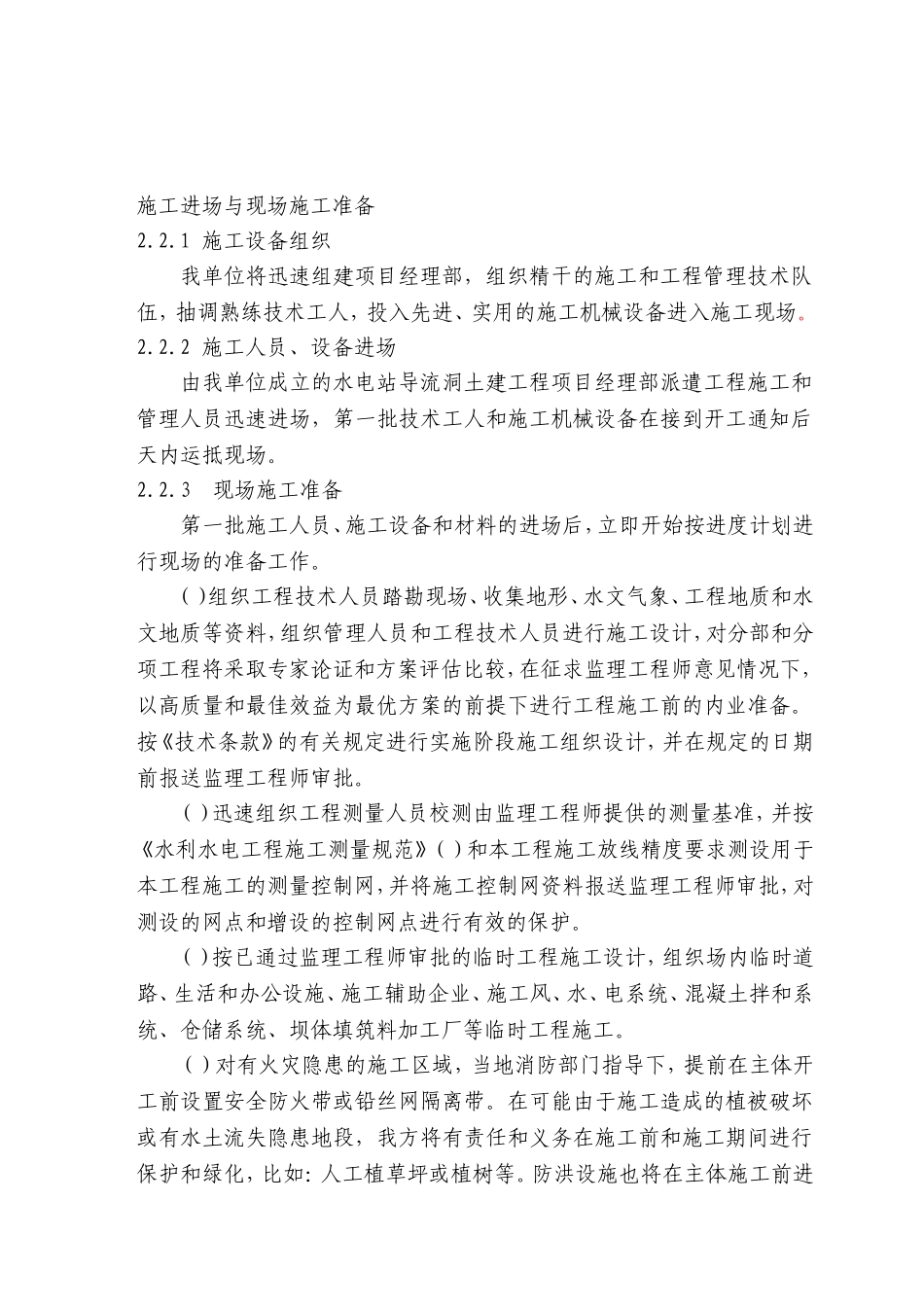

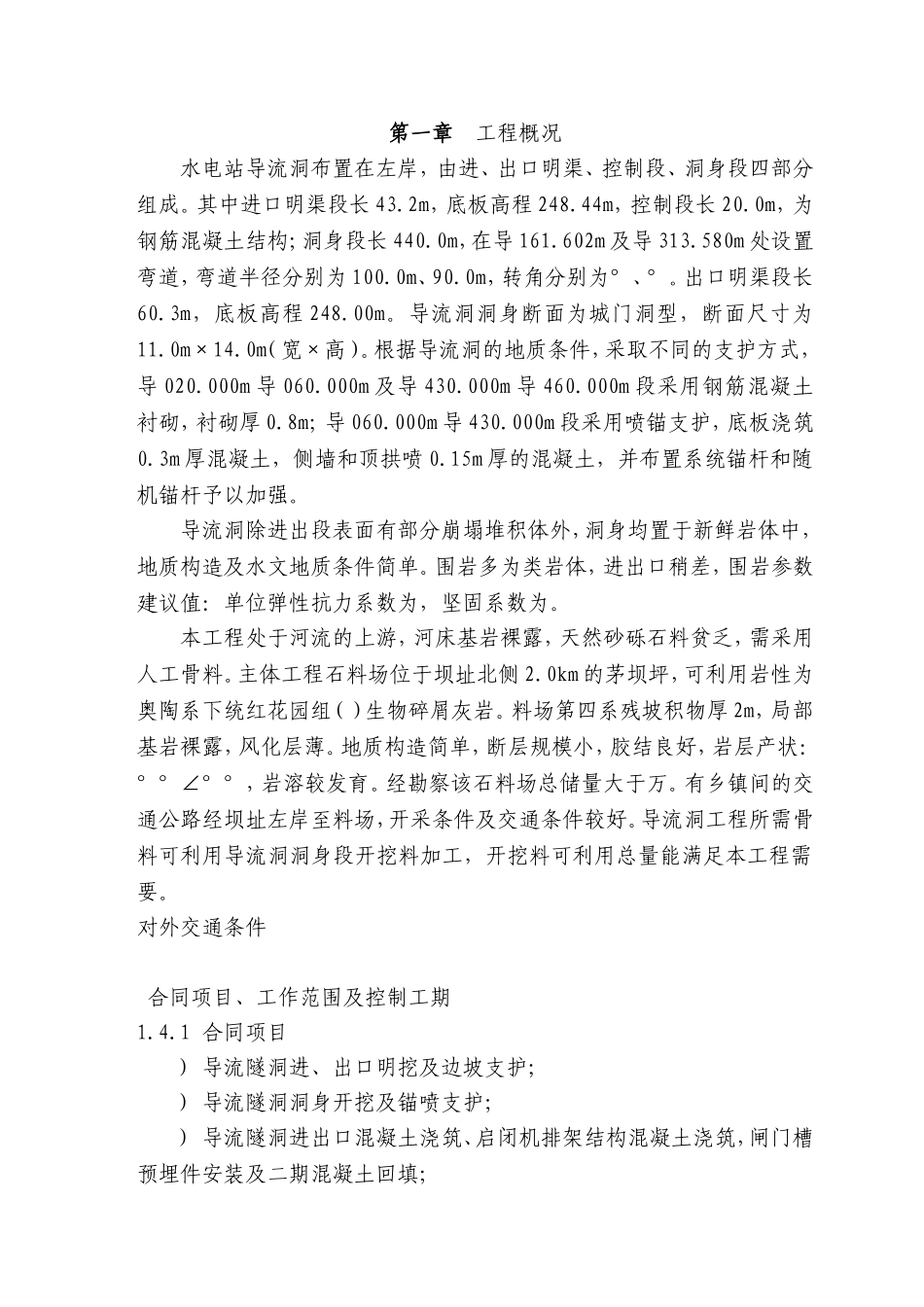

第一章工程概况水电站导流洞布置在左岸，由进、出口明渠、控制段、洞身段四部分组成。其中进口明渠段长43.2m，底板高程248.44m，控制段长20.0m，为钢筋混凝土结构；洞身段长440.0m，在导161.602m及导313.580m处设置弯道，弯道半径分别为100.0m、90.0m，转角分别为°、°。出口明渠段长60.3m，底板高程248.00m。导流洞洞身断面为城门洞型，断面尺寸为11.0m×14.0m（宽×高）。根据导流洞的地质条件，采取不同的支护方式，导020.000m导060.000m及导430.000m导460.000m段采用钢筋混凝土衬砌，衬砌厚0.8m；导060.000m导430.000m段采用喷锚支护，底板浇筑0.3m厚混凝土，侧墙和顶拱喷0.15m厚的混凝土，并布置系统锚杆和随机锚杆予以加强。导流洞除进出段表面有部分崩塌堆积体外，洞身均置于新鲜岩体中，地质构造及水文地质条件简单。围岩多为类岩体，进出口稍差，围岩参数建议值：单位弹性抗力系数为，坚固系数为。本工程处于河流的上游，河床基岩裸露，天然砂砾石料贫乏，需采用人工骨料。主体工程石料场位于坝址北侧2.0km的茅坝坪，可利用岩性为奥陶系下统红花园组（）生物碎屑灰岩。料场第四系残坡积物厚2m，局部基岩裸露，风化层薄。地质构造简单，断层规模小，胶结良好，岩层产状：°°∠°°，岩溶较发育。经勘察该石料场总储量大于万。有乡镇间的交通公路经坝址左岸至料场，开采条件及交通条件较好。导流洞工程所需骨料可利用导流洞洞身段开挖料加工，开挖料可利用总量能满足本工程需要。对外交通条件合同项目、工作范围及控制工期1.4.1合同项目)导流隧洞进、出口明挖及边坡支护；)导流隧洞洞身开挖及锚喷支护；)导流隧洞进出口混凝土浇筑、启闭机排架结构混凝土浇筑，闸门槽预埋件安装及二期混凝土回填；)导流隧洞洞身混凝土衬砌；)导流隧洞固结灌浆、回填灌浆及排水孔施工；)施工期必要的水流控制(含进、出口围堰)、安全监测及保护和环境保护措施；)变压器低压侧线路至本标施工供电设施的施工及维护管理；)供水设施的施工及维护管理；)场内施工道路的施工及维护管理；)弃渣场起坡点的坡脚防护设施；)为完成本合同施工所有的临时施工道路及其它临时生产和生活设施；)招标图纸和文件包含的其它工程项目。1.4.2工作范围以上工程项目的工作范围，主要包括（但不限于）：进出口明渠和洞身开挖、锚喷支护、混凝土衬砌、闸门槽预埋件场内运输、安装、施工通风与防尘、防水与排水、灌浆、临时设施（进出口施工围堰、灌浆、供水、供电、施工道路、渣场、施工企业等）的修建及维护、环境保护处理等及其相关工作。1.4.3控制工期本标段合同施工工期为天，开工日期暂定为年月日；完工日期为年月日。第二章现场施工管理管理组织机构我单位将抽调精干的、有着丰富施工经验的工程管理技术人员和熟练技术工人，组建水电站导流洞工程项目经理部和各级成建制的专业施工队伍。我单位将按如下图所示组织机构实施本标工程的现场管理。水电站导流洞土建工程组织机构框图工人工程部水电站工程项目经理部项目经理项目副经理财经部物资部总工程师综合部土建队质安部机械队灌浆队加工厂试验室测量队班组项目总经济师动力队开挖队施工进场与现场施工准备2.2.1施工设备组织我单位将迅速组建项目经理部，组织精干的施工和工程管理技术队伍，抽调熟练技术工人，投入先进、实用的施工机械设备进入施工现场。2.2.2施工人员、设备进场由我单位成立的水电站导流洞土建工程项目经理部派遣工程施工和管理人员迅速进场，第一批技术工人和施工机械设备在接到开工通知后天内运抵现场。2.2.3现场施工准备第一批施工人员、施工设备和材料的进场后，立即开始按进度计划进行现场的准备工作。（）组织工程技术人员踏勘现场、收集地形、水文气象、工程地质和水文地质等资料，组织管理人员和工程技术人员进行施工设计，对分部和分项工程将采取专家论证和方案评估比较，在征求监理工程师意见情况下，以高质量和最佳效益为最优方案的前提下进行工程施工前的内业准备。按《技术条款》的有关规定进行实施阶段施工组织设计，并在规定的日期前报送监理工程师审批。（）迅速组织工程测量人员校测由监理工程师提供的测量基准，并按《水利...
