KBSG2-T 矿用隔爆型干式变压器安装使用说明书VIP免费

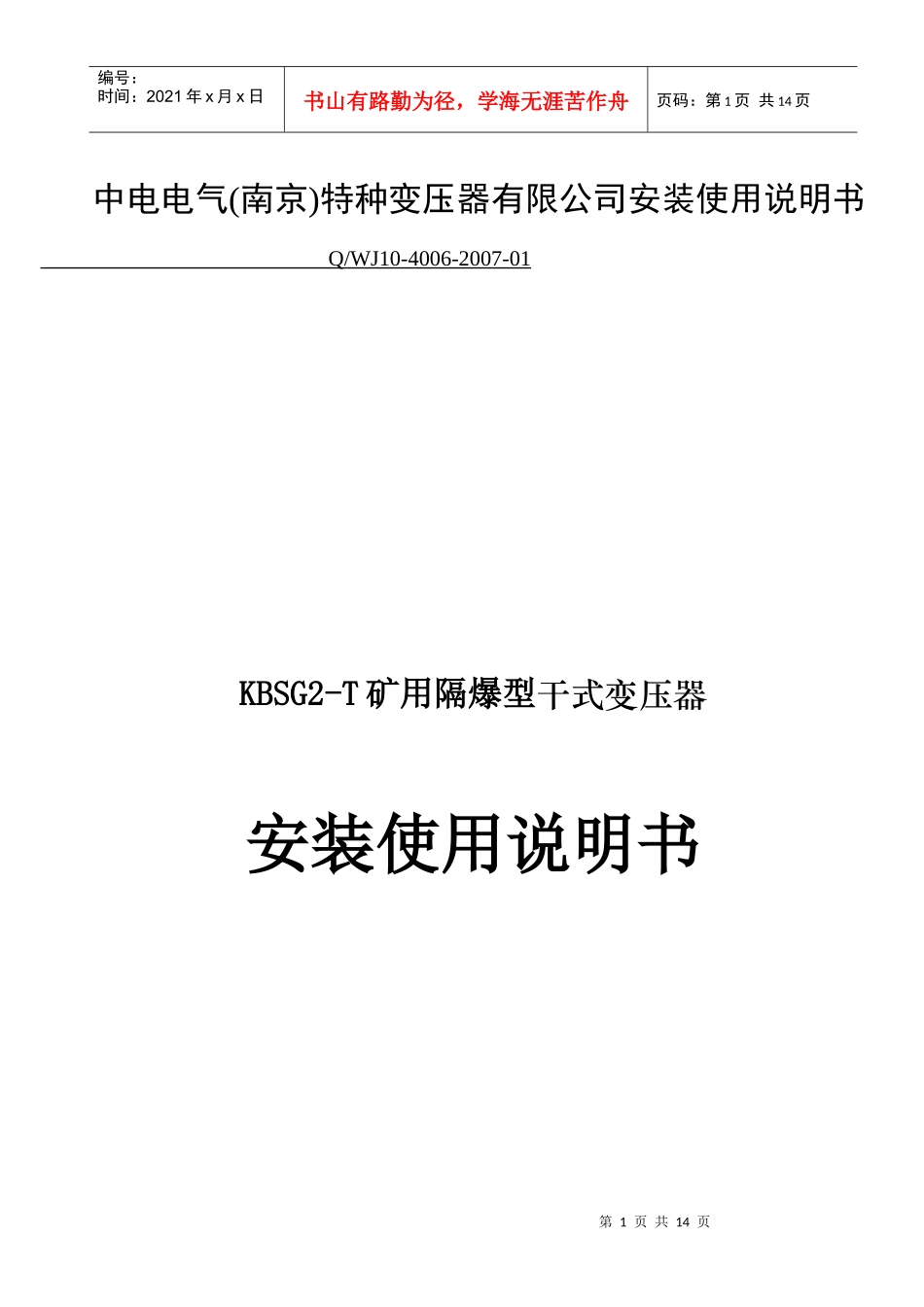

KBSG2-T 矿用隔爆型干式变压器安装使用说明书_第1页
1/14

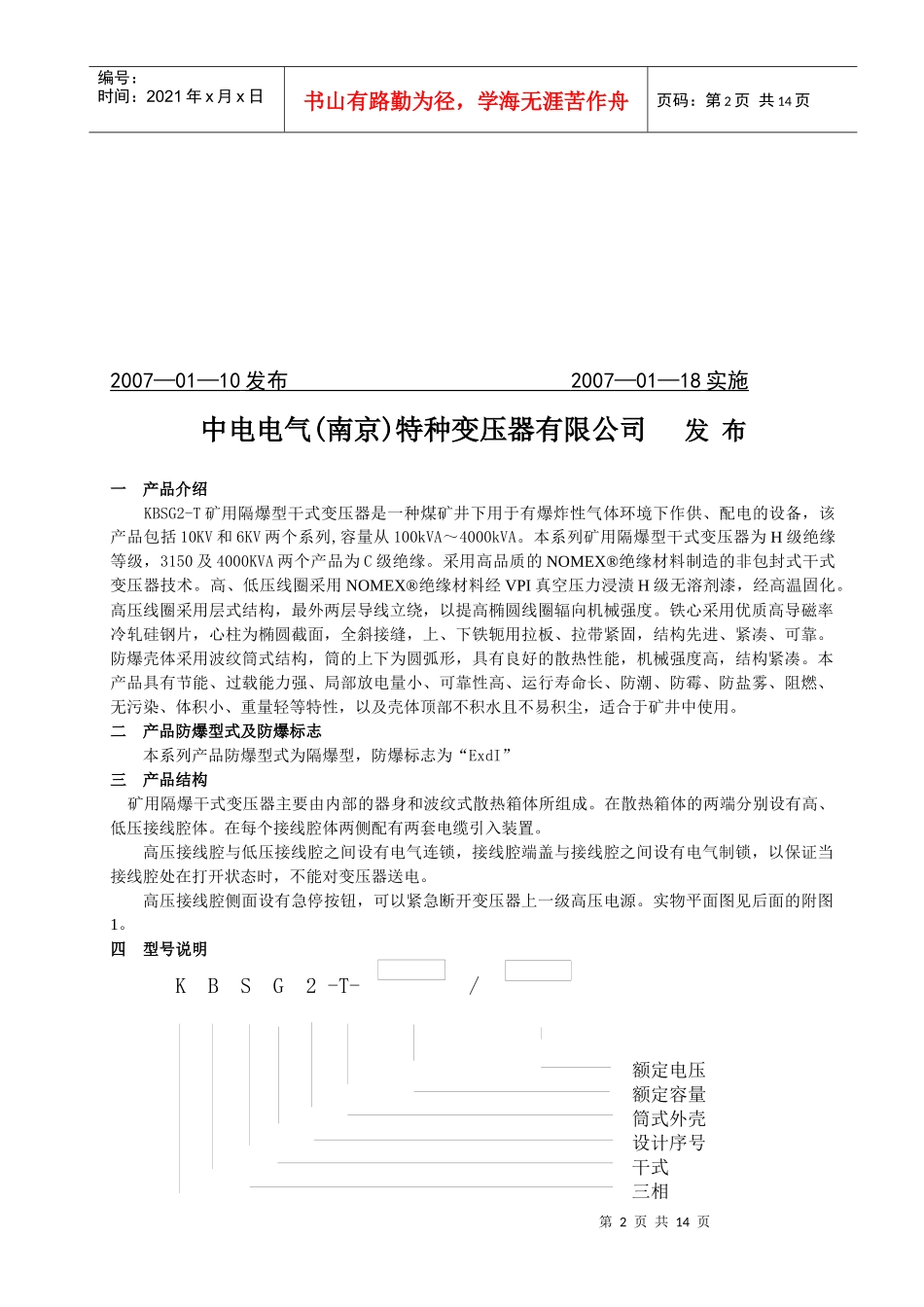

KBSG2-T 矿用隔爆型干式变压器安装使用说明书_第2页
2/14

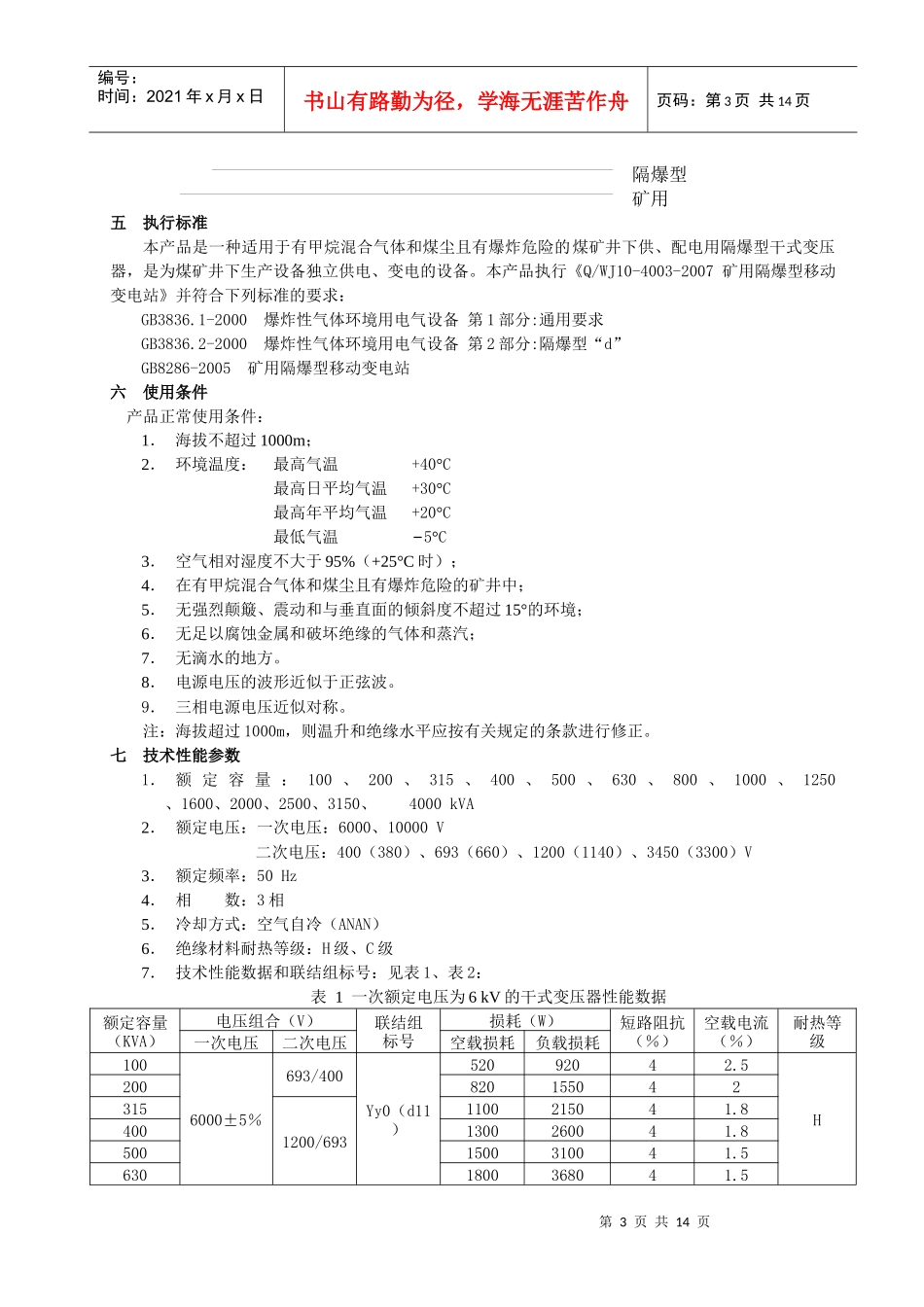

KBSG2-T 矿用隔爆型干式变压器安装使用说明书_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页中电电气(南京)特种变压器有限公司安装使用说明书Q/WJ10-4006-2007-01KBSG2-T矿用隔爆型干式变压器安装使用说明书第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页2007—01—10发布2007—01—18实施中电电气(南京)特种变压器有限公司发布一产品介绍KBSG2-T矿用隔爆型干式变压器是一种煤矿井下用于有爆炸性气体环境下作供、配电的设备,该产品包括10KV和6KV两个系列,容量从100kVA~4000kVA。本系列矿用隔爆型干式变压器为H级绝缘等级,3150及4000KVA两个产品为C级绝缘。采用高品质的NOMEX®绝缘材料制造的非包封式干式变压器技术。高、低压线圈采用NOMEX®绝缘材料经VPI真空压力浸渍H级无溶剂漆,经高温固化。高压线圈采用层式结构,最外两层导线立绕,以提高椭圆线圈辐向机械强度。铁心采用优质高导磁率冷轧硅钢片,心柱为椭圆截面,全斜接缝,上、下铁轭用拉板、拉带紧固,结构先进、紧凑、可靠。防爆壳体采用波纹筒式结构,筒的上下为圆弧形,具有良好的散热性能,机械强度高,结构紧凑。本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、重量轻等特性,以及壳体顶部不积水且不易积尘,适合于矿井中使用。二产品防爆型式及防爆标志本系列产品防爆型式为隔爆型,防爆标志为“ExdI”三产品结构矿用隔爆干式变压器主要由内部的器身和波纹式散热箱体所组成。在散热箱体的两端分别设有高、低压接线腔体。在每个接线腔体两侧配有两套电缆引入装置。高压接线腔与低压接线腔之间设有电气连锁,接线腔端盖与接线腔之间设有电气制锁,以保证当接线腔处在打开状态时,不能对变压器送电。高压接线腔侧面设有急停按钮,可以紧急断开变压器上一级高压电源。实物平面图见后面的附图1。四型号说明KBSG2-T-/额定电压额定容量筒式外壳设计序号干式三相第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页隔爆型矿用五执行标准本产品是一种适用于有甲烷混合气体和煤尘且有爆炸危险的煤矿井下供、配电用隔爆型干式变压器,是为煤矿井下生产设备独立供电、变电的设备。本产品执行《Q/WJ10-4003-2007矿用隔爆型移动变电站》并符合下列标准的要求:GB3836.1-2000爆炸性气体环境用电气设备第1部分:通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分:隔爆型“d”GB8286-2005矿用隔爆型移动变电站六使用条件产品正常使用条件:1.海拔不超过1000m;2.环境温度:最高气温+40°C最高日平均气温+30°C最高年平均气温+20°C最低气温−5°C3.空气相对湿度不大于95%(+25°C时);4.在有甲烷混合气体和煤尘且有爆炸危险的矿井中;5.无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境;6.无足以腐蚀金属和破坏绝缘的气体和蒸汽;7.无滴水的地方。8.电源电压的波形近似于正弦波。9.三相电源电压近似对称。注:海拔超过1000m,则温升和绝缘水平应按有关规定的条款进行修正。七技术性能参数1.额定容量:100、200、315、400、500、630、800、1000、1250、1600、2000、2500、3150、4000kVA2.额定电压:一次电压:6000、10000V二次电压:400(380)、693(660)、1200(1140)、3450(3300)V3.额定频率:50Hz4.相数:3相5.冷却方式:空气自冷(ANAN)6.绝缘材料耐热等级:H级、C级7.技术性能数据和联结组标号:见表1、表2:表1一次额定电压为6kV的干式变压器性能数据额定容量(KVA)电压组合(V)联结组标号损耗(W)短路阻抗(%)空载电流(%)耐热等级一次电压二次电压空载损耗负载损耗1006000±5%693/400Yy0(d11)52092042.5H2008201550423151200/6931100215041.84001300260041.85001500310041.56301800368041.5第4页共14页第3页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页8001200/6933450Yy0(d11)或Yyn02050450041.010002350540041.012501200或3450Yy0或Yyn02750650041.016003350800040.820003450...
