2024年OSPF知识点总结VIP免费

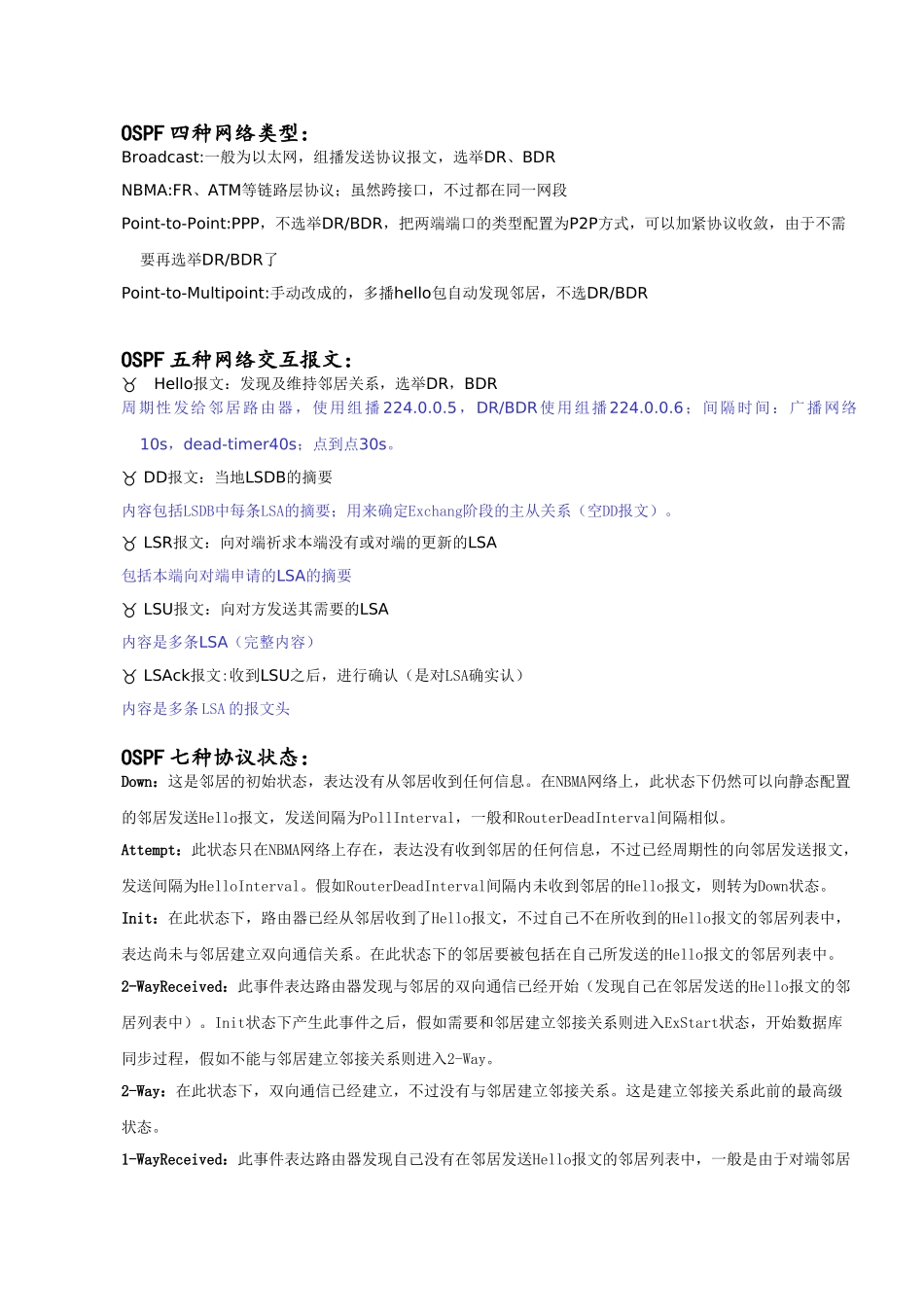

OSPF四种网络类型：Broadcast:一般为以太网，组播发送协议报文，选举DR、BDRNBMA:FR、ATM等链路层协议；虽然跨接口，不过都在同一网段Point-to-Point:PPP，不选举DR/BDR，把两端端口的类型配置为P2P方式，可以加紧协议收敛，由于不需要再选举DR/BDR了Point-to-Multipoint:手动改成的，多播hello包自动发现邻居，不选DR/BDROSPF五种网络交互报文：_Hello报文：发现及维持邻居关系，选举DR，BDR周期性发给邻居路由器，使用组播224.0.0.5，DR/BDR使用组播224.0.0.6；间隔时间：广播网络10s，dead-timer40s；点到点30s。_DD报文：当地LSDB的摘要内容包括LSDB中每条LSA的摘要；用来确定Exchang阶段的主从关系（空DD报文）。_LSR报文：向对端祈求本端没有或对端的更新的LSA包括本端向对端申请的LSA的摘要_LSU报文：向对方发送其需要的LSA内容是多条LSA（完整内容）_LSAck报文:收到LSU之后，进行确认（是对LSA确实认）内容是多条LSA的报文头OSPF七种协议状态：Down：这是邻居的初始状态，表达没有从邻居收到任何信息。在NBMA网络上，此状态下仍然可以向静态配置的邻居发送Hello报文，发送间隔为PollInterval，一般和RouterDeadInterval间隔相似。Attempt：此状态只在NBMA网络上存在，表达没有收到邻居的任何信息，不过已经周期性的向邻居发送报文，发送间隔为HelloInterval。假如RouterDeadInterval间隔内未收到邻居的Hello报文，则转为Down状态。Init：在此状态下，路由器已经从邻居收到了Hello报文，不过自己不在所收到的Hello报文的邻居列表中，表达尚未与邻居建立双向通信关系。在此状态下的邻居要被包括在自己所发送的Hello报文的邻居列表中。2-WayReceived：此事件表达路由器发现与邻居的双向通信已经开始（发现自己在邻居发送的Hello报文的邻居列表中）。Init状态下产生此事件之后，假如需要和邻居建立邻接关系则进入ExStart状态，开始数据库同步过程，假如不能与邻居建立邻接关系则进入2-Way。2-Way：在此状态下，双向通信已经建立，不过没有与邻居建立邻接关系。这是建立邻接关系此前的最高级状态。1-WayReceived：此事件表达路由器发现自己没有在邻居发送Hello报文的邻居列表中，一般是由于对端邻居重启导致的。ExStart：这是形成邻接关系的第一种环节，邻居状态变成此状态后来，路由器开始向邻居发送DD报文。主从关系是在此状态下形成的；初始DD序列号是在此状态下决定的。在此状态下发送的DD报文不包括链路状态描述。Exchange：此状态下路由器互相发送包括链路状态信息摘要的DD报文，描述当地LSDB的内容。Loading：互相发送LSRequest报文祈求LSA，发送LSUpdate通告LSA。Full：两路由器的LSDB已经同步。DR选举：1，首先参选的各方都要进入2-way阶段，具有选举资格的路由器列入列表（若无具有选举资格的则停留在2-way状态）；2，Hello报文做选票（在Hello报文中标出自己所认为的DR），所有路由器刚开始都认为自己是DR,也都认为自己是BDR；3，优先级最大当选，优先级相似，则routerid(loopback地址)最大当选。先选举BDR，再选DR（华为设备刚好相反）4，选举成功后，新加入路由器，不重新选举。（最先初始化的两台路由器成为DR和BDR）DD字段解释：InterfaceMTU：在不分片的状况下，此接口最大可发出的IP报文长度。I（Initial）：当发送持续多种DD报文时，假如这是第一种DD报文，则置为1，否则置为0。M（More）：当发送持续多种DD报文时，假如这是最终一种DD报文，则置为0。否则置为1，表达背面尚有其他的DD报文。MS（Master/Slave）：当两台OSPF路由器互换DD报文时，首先需要确定双方的主从关系，RouterID大的一方会成为Master。当值为1时表达发送方为Master。DDSequenceNumber：DD报文序列号，由Master方规定起始序列号，每发送一种DD报文序列号加1，Slave方使用Master的序列号作为确认。主从双方运用序列号来保证DD报文传播的可靠性和完整性。注：在Master/Slaver选举中，RID大者优先。OSPF报文头：OSPF直接运行于IP协议之上，使用IP协议号89。所有的OSPF报文使用相似的OSPF报文头部。Version#：OSPF协议号，应当被设置成2。Type：OSPF报文类型，OSPF共有五种报文。TYPE类型：5...
