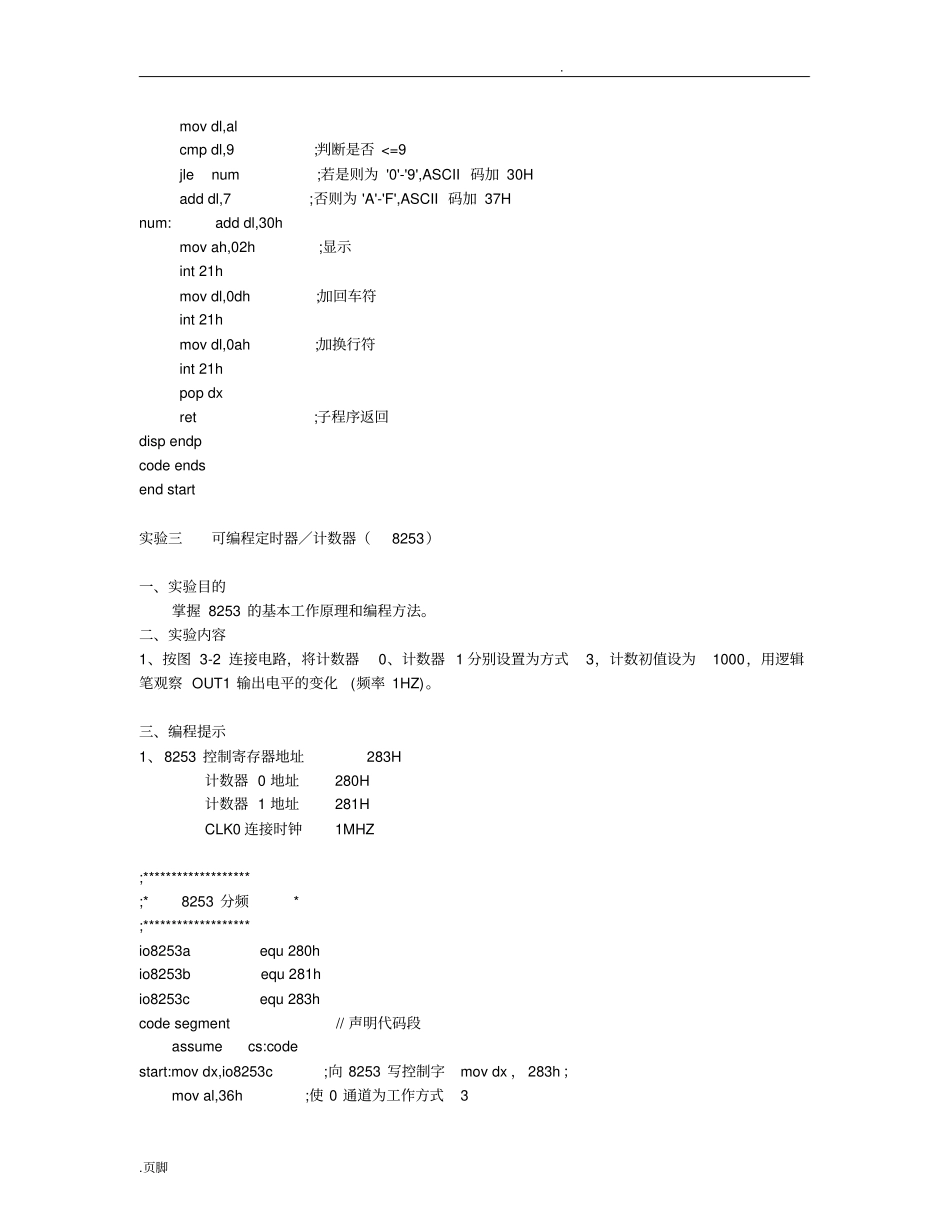

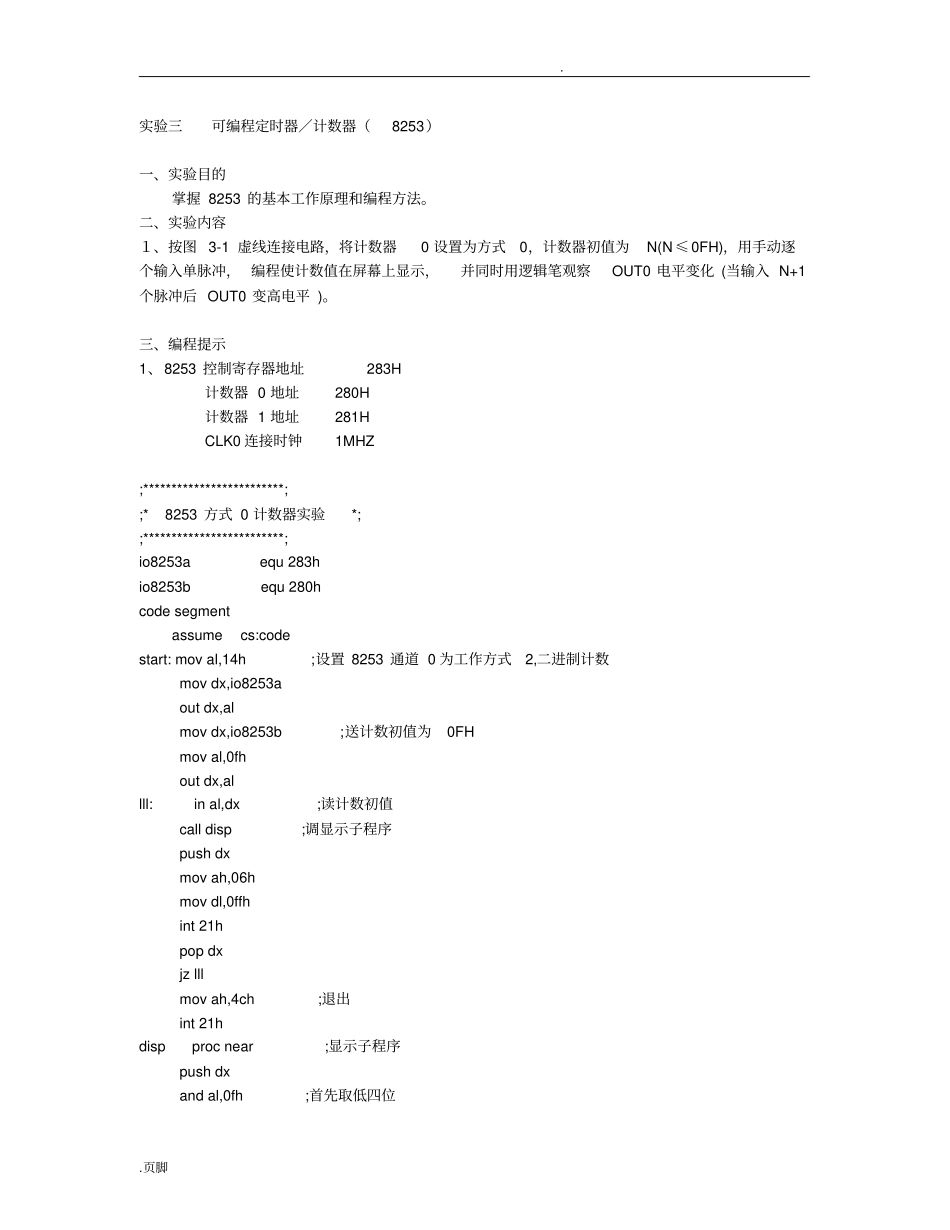

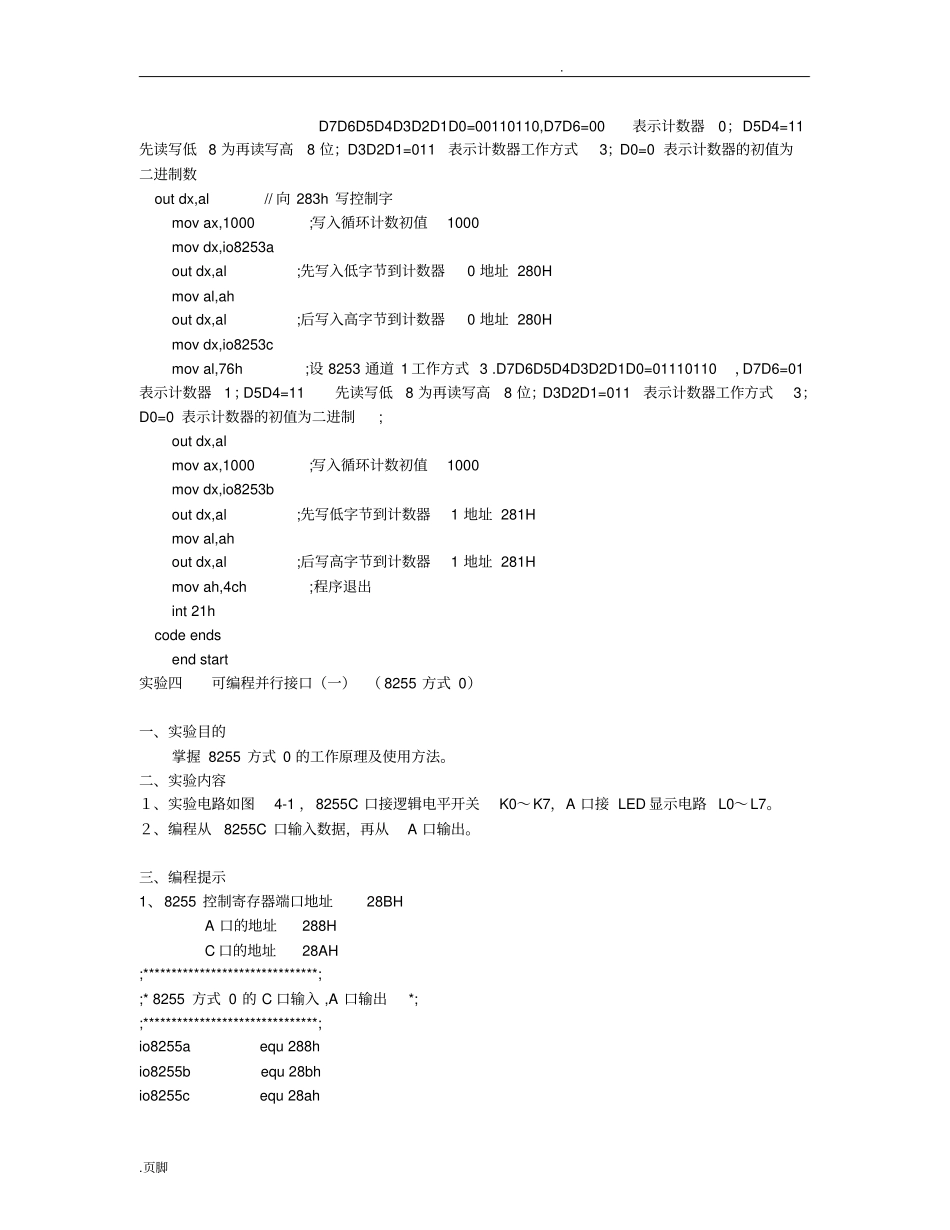

..页脚实验三可编程定时器／计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。二、实验内容１、按图3-1虚线连接电路，将计数器0设置为方式0，计数器初值为N(N≤0FH)，用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化(当输入N+1个脉冲后OUT0变高电平)。三、编程提示1、8253控制寄存器地址283H计数器0地址280H计数器1地址281HCLK0连接时钟1MHZ;*************************;;*8253方式0计数器实验*;;*************************;io8253aequ283hio8253bequ280hcodesegmentassumecs:codestart:moval,14h;设置8253通道0为工作方式2,二进制计数movdx,io8253aoutdx,almovdx,io8253b;送计数初值为0FHmoval,0fhoutdx,allll:inal,dx;读计数初值calldisp;调显示子程序pushdxmovah,06hmovdl,0ffhint21hpopdxjzlllmovah,4ch;退出int21hdispprocnear;显示子程序pushdxandal,0fh;首先取低四位..页脚movdl,alcmpdl,9;判断是否<=9jlenum;若是则为'0'-'9',ASCII码加30Hadddl,7;否则为'A'-'F',ASCII码加37Hnum:adddl,30hmovah,02h;显示int21hmovdl,0dh;加回车符int21hmovdl,0ah;加换行符int21hpopdxret;子程序返回dispendpcodeendsendstart实验三可编程定时器／计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。二、实验内容1、按图3-2连接电路，将计数器0、计数器1分别设置为方式3，计数初值设为1000，用逻辑笔观察OUT1输出电平的变化(频率1HZ)。三、编程提示1、8253控制寄存器地址283H计数器0地址280H计数器1地址281HCLK0连接时钟1MHZ;*******************;*8253分频*;*******************io8253aequ280hio8253bequ281hio8253cequ283hcodesegment//声明代码段assumecs:codestart:movdx,io8253c;向8253写控制字movdx，283h；moval,36h;使0通道为工作方式3..页脚D7D6D5D4D3D2D1D0=00110110,D7D6=00表示计数器0；D5D4=11先读写低8为再读写高8位；D3D2D1=011表示计数器工作方式3；D0=0表示计数器的初值为二进制数outdx,al//向283h写控制字movax,1000;写入循环计数初值1000movdx,io8253aoutdx,al;先写入低字节到计数器0地址280Hmoval,ahoutdx,al;后写入高字节到计数器0地址280Hmovdx,io8253cmoval,76h;设8253通道1工作方式3.D7D6D5D4D3D2D1D0=01110110，D7D6=01表示计数器1；D5D4=11先读写低8为再读写高8位；D3D2D1=011表示计数器工作方式3；D0=0表示计数器的初值为二进制;outdx,almovax,1000;写入循环计数初值1000movdx,io8253boutdx,al;先写低字节到计数器1地址281Hmoval,ahoutdx,al;后写高字节到计数器1地址281Hmovah,4ch;程序退出int21hcodeendsendstart实验四可编程并行接口（一）（8255方式0）一、实验目的掌握8255方式0的工作原理及使用方法。二、实验内容１、实验电路如图4-1，8255C口接逻辑电平开关K0～K7，A口接LED显示电路L0～L7。２、编程从8255C口输入数据，再从A口输出。三、编程提示1、8255控制寄存器端口地址28BHA口的地址288HC口的地址28AH;*******************************;;*8255方式0的C口输入,A口输出*;;*******************************;io8255aequ288hio8255bequ28bhio8255cequ28ah..页脚codesegment//定义代码段assumecs:codestart:movdx,io8255b;设8255为C口输入,A口输出movdx，28bh//D7=1,D6D5=00(工作方式为0),D4=0（A出）,D2=0，D3=1（C入）,D0=1（C入）。moval,8bh//D7D6D5D4D3D2D1D0=10001011，D7=1，D6D5=00，D4=0,D3.D0=0,D2=0，D1=1outdx,al//设8255为C口输入,A口输出inout:movdx,io8255c;c口的地址28AH从C口输入一数据inal,dx//将al的数给dxmovdx,io8255a;A口的地址288H从A口输出刚才自C口outdx,al;所输入的数据movdl,0ffh;判断是否有按键movah,06hint21hjzinout;若无,则继续自C口输入,A口输出movah,4ch;否则返回int21hcodeendsendstart实验七竞赛抢答器一、实验目的1、了解微机化竞赛抢答器的基本原理。2、进一步学习使用并行接口。二、实验内容图7-1为竞赛抢答器(模拟)的原理图，逻辑开关K0～K7代表竞赛抢答按钮0～7号，当某个逻辑电平开关置“１”时，相当某组抢答按钮按下。在七段数码管上将其组号(0～7)...
