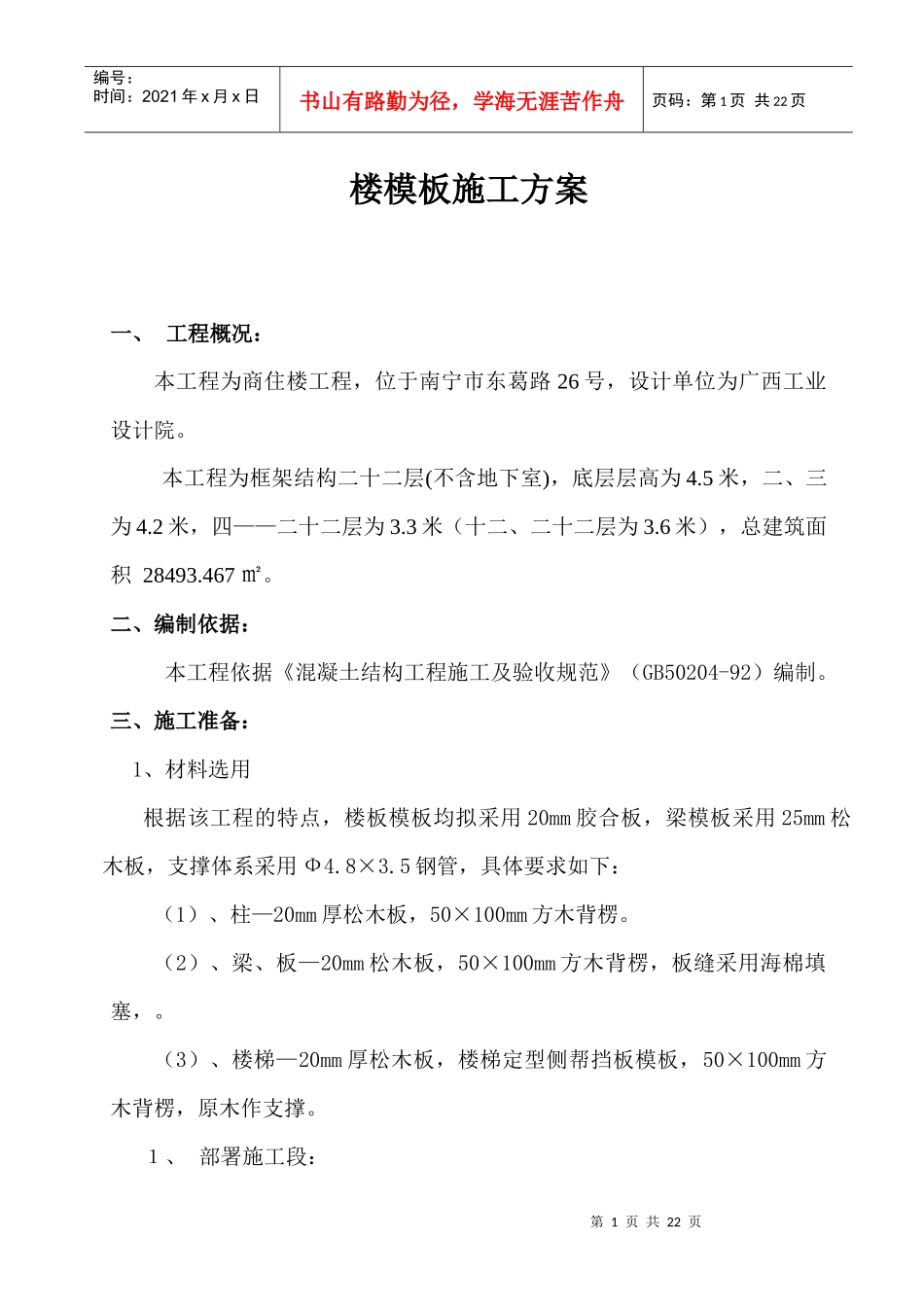

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页楼模板施工方案一、工程概况：本工程为商住楼工程，位于南宁市东葛路26号，设计单位为广西工业设计院。本工程为框架结构二十二层(不含地下室)，底层层高为4.5米，二、三为4.2米，四——二十二层为3.3米（十二、二十二层为3.6米），总建筑面积28493.467㎡。二、编制依据：本工程依据《混凝土结构工程施工及验收规范》（GB50204-92）编制。三、施工准备：1、材料选用根据该工程的特点，楼板模板均拟采用20mm胶合板，梁模板采用25mm松木板，支撑体系采用Ф4.8×3.5钢管，具体要求如下：（1）、柱—20mm厚松木板，50×100mm方木背楞。（2）、梁、板—20mm松木板，50×100mm方木背楞，板缝采用海棉填塞，。（3）、楼梯—20mm厚松木板，楼梯定型侧帮挡板模板，50×100mm方木背楞，原木作支撑。１、部署施工段：第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页模板使用要求能满足周转使用,材料配置如下：梁、板模板—梁底模、板模配置3层，梁侧帮模配置二层。２、模板的堆放及运输：模板堆放根据施工平面图的规划定，原则上尽量减少材料倒运次数、运距并分类堆放及标识，堆放应符合安全规范及文明施工要求。本工程模板垂直运输采用塔吊，运输用人工搬运。四、板的设计与施工：a)梁模板：（1）梁的规格尺寸有200×400，250×450、300×850，350×750，底模与侧模采用20mm松木板，支撑采用钢管。支撑立杆间距为1000×1200mm，沿方木距地300mm放第一道拉结杆，往上1800mm设另一道拉结杆。用方木加固侧模龙骨，保证梁截面尺寸及防止模板变形。立杆上部与原木主龙骨连接牢固。（2）安装模板前先用小白线拉出梁轴（边）线和水平线，按设计标高调整立杆及龙骨的高度后安装梁底模，拉通线，吊线锤调平找直。跨度≥４M的梁，梁底起拱1／1000～３／1000。（3）待梁钢筋绑扎完毕检查合格后，清理杂物安装梁帮侧模，梁底模与侧模接槎处留企口，贴海绵条防漏浆。侧模安装完成后，校正梁中线、标高、截面尺寸，梁模内杂物清理干净。b)楼板模板：第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页i.楼板模板采用20mm厚松木板，支撑采用原木支撑；楼板模板支撑与梁模板支撑分开，各自成体系。原木立杆间距为1200mm，立杆上放100×80mm水平木作主龙骨，水平木上间隔500mm铺100×60mm水平木次龙骨。ii.立杆安装前须弹线，使上下楼层立杆支于同一竖直线上。模板安装时从边跨一侧开始，先安装一排立杆和龙骨，临时固定后再安装第二排立杆和龙骨，依次逐排安装。调节支柱高度，将龙骨找平后铺松木板，平台铺完后校正平台标高，并用靠尺找平。梁、板、柱连接处拼缝要严密，拼缝处粘贴50mm宽胶带。c)其它模板：i.柱头模板：柱头模板用松木板条与梁侧模、顶板模钉在一起形成，水平间距300mm，以100×50mm方木作背楞，用原木支撑顶牢。ii.楼梯模板：Ａ、楼梯模板支撑体系及底模同顶板模板；侧模用50mm厚木板依踏步尺寸在其上钉同厚度三角木板。Ｂ、模板安装前根据层高放线，先安装平台梁及平台模板；再安装楼梯斜底模，最后安装楼梯外侧帮模，要控制好楼梯上下休息平台标高进深尺寸及踏步尺寸，尤其是最上一步及最下一步的高度，必须考虑到地面最后的装修厚度，防止由于装修厚度不同而形成梯步高度不协调。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页五、模板的质量要求１、模板及支撑结构的材料、材质要求符合设计要求和有关规范的规定。严禁劣质材料进场使用，不得随意代换材料。２、模板按设计要求认真拼装成型，控制好板面平整度及各部件连接强度，经检查合格后方可投入使用。３、模板及支撑须具有足够的强度、刚度和稳定性，不得偷工减料，特别是支撑数量和配件等。4、模板内侧要平整，接缝严密，缝宽度≤1.5mm，拼缝处不得漏浆。模板与混凝土的接触面清理干净，并刷脱模剂。5、固定在模板上的预埋件和预留洞不得遗漏，尺寸精确，位置准确。6、允许偏差按下表：序号...
