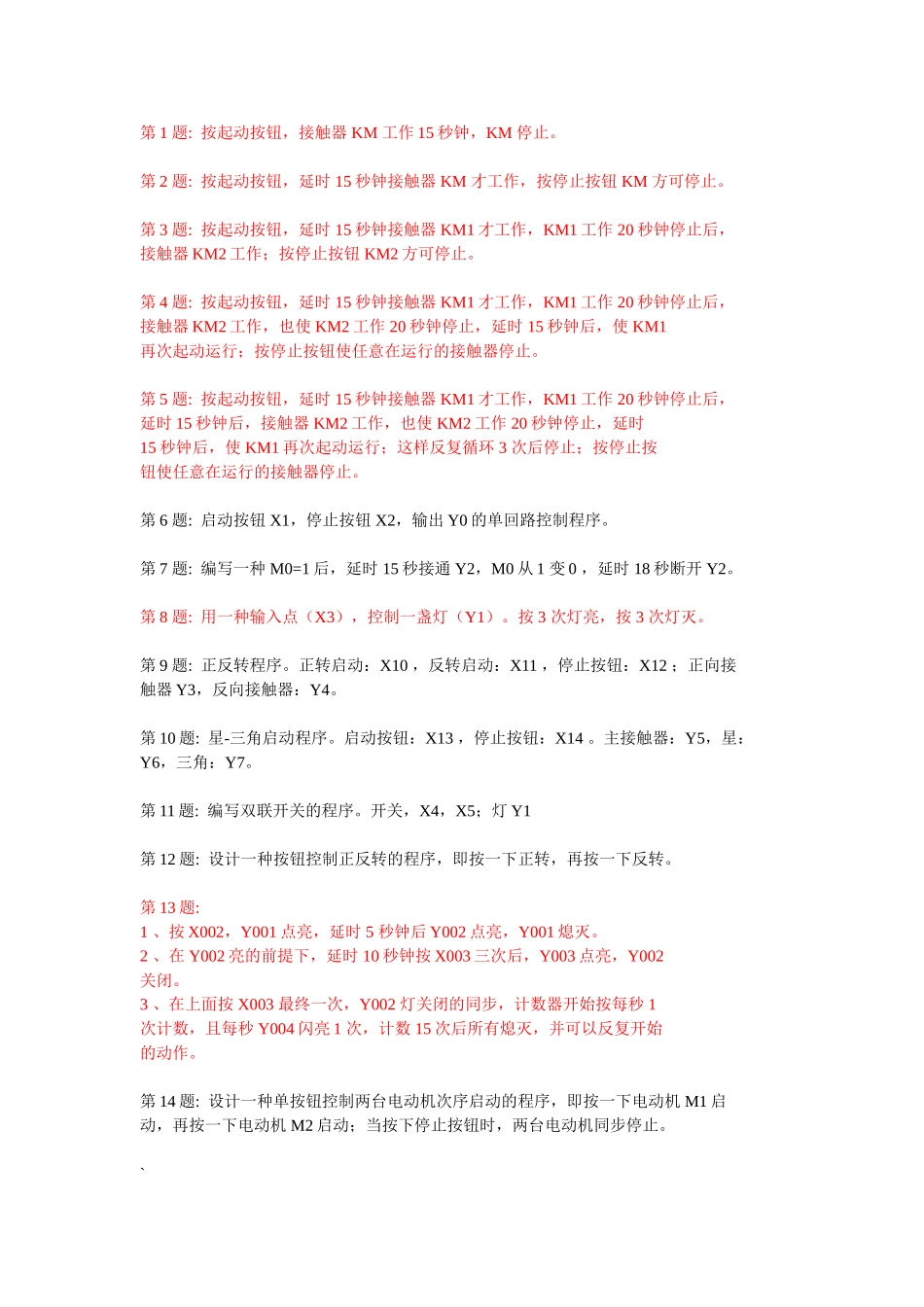

第1题:按起动按钮，接触器KM工作15秒钟，KM停止。第2题:按起动按钮，延时15秒钟接触器KM才工作，按停止按钮KM方可停止。第3题:按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作；按停止按钮KM2方可停止。第4题:按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；按停止按钮使任意在运行的接触器停止。第5题:按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，延时15秒钟后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；这样反复循环3次后停止；按停止按钮使任意在运行的接触器停止。第6题:启动按钮X1，停止按钮X2，输出Y0的单回路控制程序。第7题:编写一种M0=1后，延时15秒接通Y2，M0从1变0，延时18秒断开Y2。第8题:用一种输入点（X3），控制一盏灯（Y1）。按3次灯亮，按3次灯灭。第9题:正反转程序。正转启动：X10，反转启动：X11，停止按钮：X12；正向接触器Y3，反向接触器：Y4。第10题:星-三角启动程序。启动按钮：X13，停止按钮：X14。主接触器：Y5，星：Y6，三角：Y7。第11题:编写双联开关的程序。开关，X4，X5；灯Y1第12题:设计一种按钮控制正反转的程序，即按一下正转，再按一下反转。第13题:1、按X002，Y001点亮，延时5秒钟后Y002点亮，Y001熄灭。2、在Y002亮的前提下，延时10秒钟按X003三次后，Y003点亮，Y002关闭。3、在上面按X003最终一次，Y002灯关闭的同步，计数器开始按每秒1次计数，且每秒Y004闪亮1次，计数15次后所有熄灭，并可以反复开始的动作。第14题:设计一种单按钮控制两台电动机次序启动的程序，即按一下电动机M1启动，再按一下电动机M2启动；当按下停止按钮时，两台电动机同步停止。`第15题：1、按X001按钮，Y001延时2秒钟后点亮，再延时3秒钟后，Y002点亮。2、在Y002亮的前提下，按X002，进行10秒钟延时，在这10秒时间内，按X003五次（10秒钟外操作无效），Y003点亮。3、在Y003点亮后，计数器开始按每秒1次计数，且每秒钟Y004闪亮一次，计数15次后，灯Y004点亮，按X000灯所有熄灭。第16题:设计一种报警程序，当报警信号成立时，实现报警，规定如下：蜂鸣器鸣叫，警灯闪烁，闪烁为亮2S，灭1S，警灯闪烁15次后，自动结束报警。第17题：1、按X000，Y000点亮，延时5秒钟后Y001点亮，Y000熄灭。2、在Y001亮的前提下，按X001，Y002闪亮（闪亮周期为1秒钟），延时4秒钟后，Y001，Y002所有关闭。3、在上面的灯所有关闭的同步，计数器开始按每秒1次进行计数，Y003也按每秒1次闪亮（闪亮时间为0.6秒），计数10次后，Y004点亮，Y003关闭，按X002，灯所有熄灭。第18题：设计一种报警程序，当报警信号成立时，实现报警，规定如下：蜂鸣器鸣叫，频率为2HZ；警灯以1HZ的频率闪烁；10S钟后，若没有按下复位按钮，则蜂鸣器鸣叫频率变为5HZ，警灯以10HZ的频率闪烁。当按下复位按钮后，停止报警。（1Hz的频率闪烁是指灯泡等发光物体一秒钟闪烁一次。2Hz的频率闪烁是指灯泡等发光物体一秒钟闪烁两次。频率是指单位时间（1秒）内变化次数，单位是Hz。）第19题：1、按X001，Y002点亮，延时4秒钟后Y003点亮，再延时3秒钟Y004点亮。2、在Y004亮的前提下，按X002，Y005以周期为1S闪亮4次后，Y002、Y003、Y004、Y005所有关闭。3、在上面灯所有关闭的同步，Y006、Y007交替点亮（每只灯间隔为0.5秒）；按X003，Y006、Y007熄灭，Y000点亮，按X004，灯所有熄灭。第20题:设计一种报警程序，当报警信号成立时，实现报警，规定如下：蜂鸣器鸣叫，为一长音（响2S），一短音（响0.5S）；警灯以1HZ的频率闪烁，当按下复位按钮后，停止报警。第21题、：1、按X001，Y001延时5秒钟后点亮，再延时5秒钟后Y002也点亮。2、在Y002亮的前提下，按X002，Y003点亮，并进行10秒钟延时，在这10秒时间内，按X003三次（10秒钟外操作无效），Y004点亮。3、在Y004点亮后，计数器开始按每秒1次计数，且每秒钟Y005闪亮一次，计数15次后Y006点亮，Y005关闭，按X004，灯所有熄灭。第22题:设计一种两台电动机次序控制程序，即按下启动动按钮，M1启动，延时...
