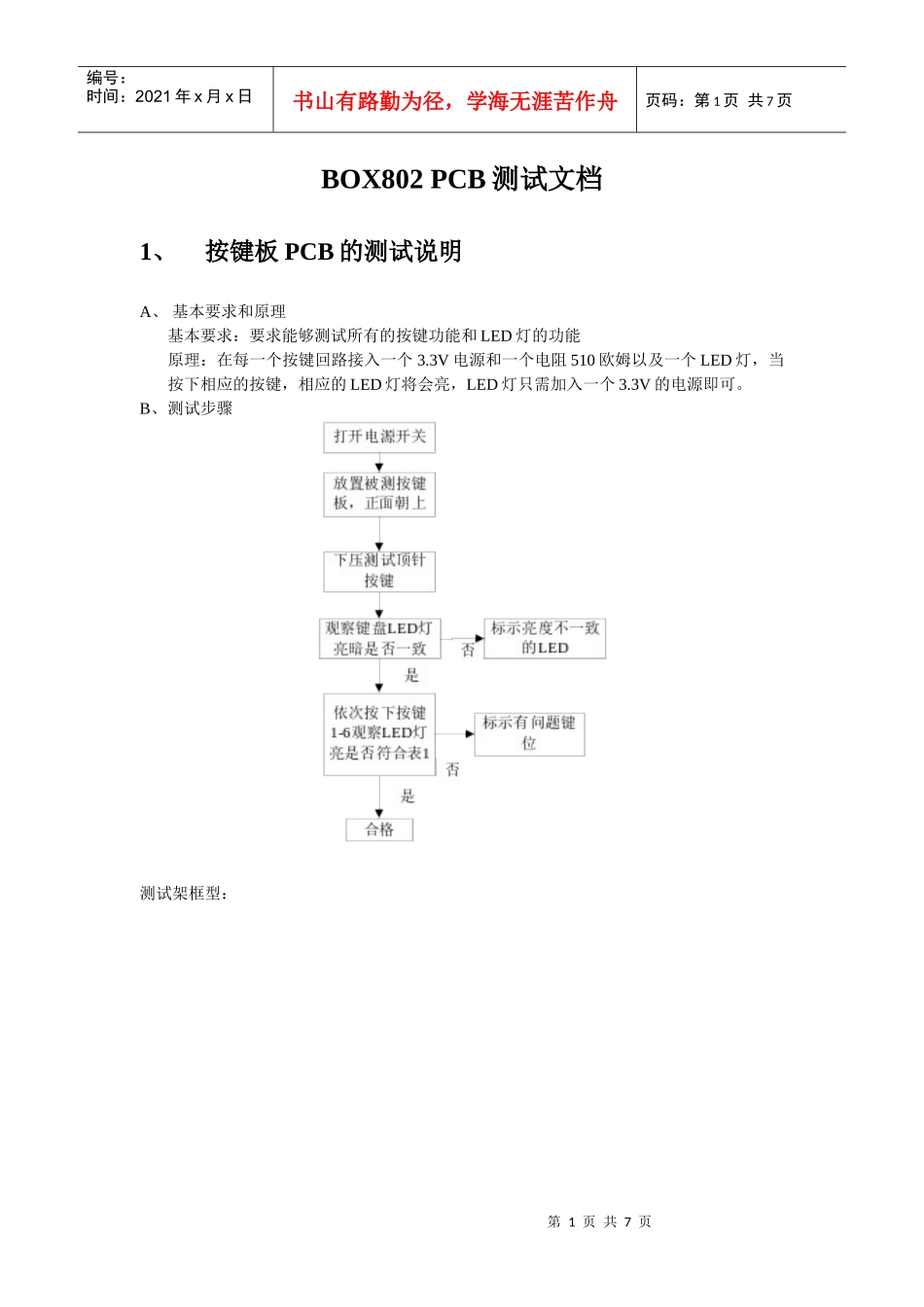

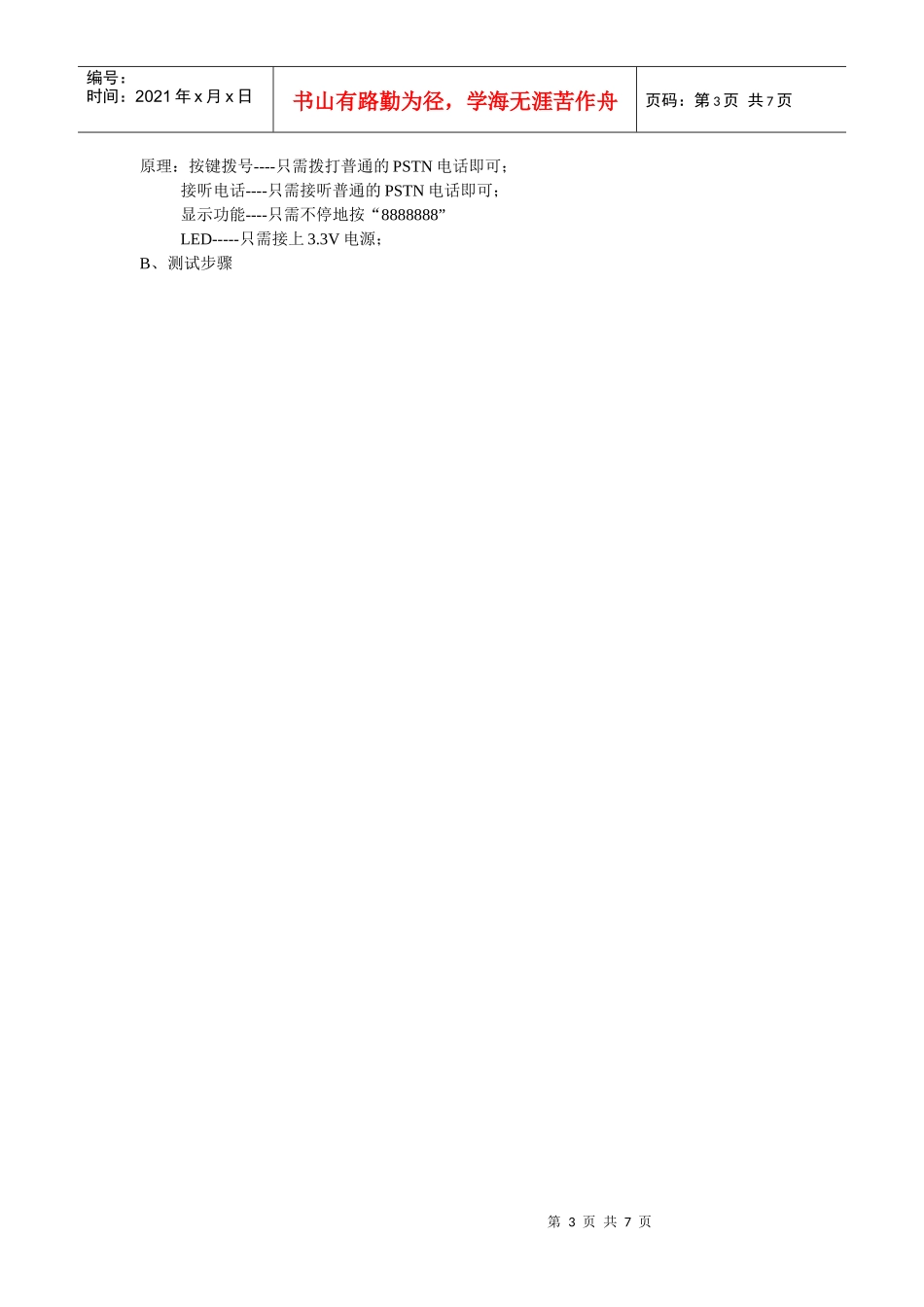

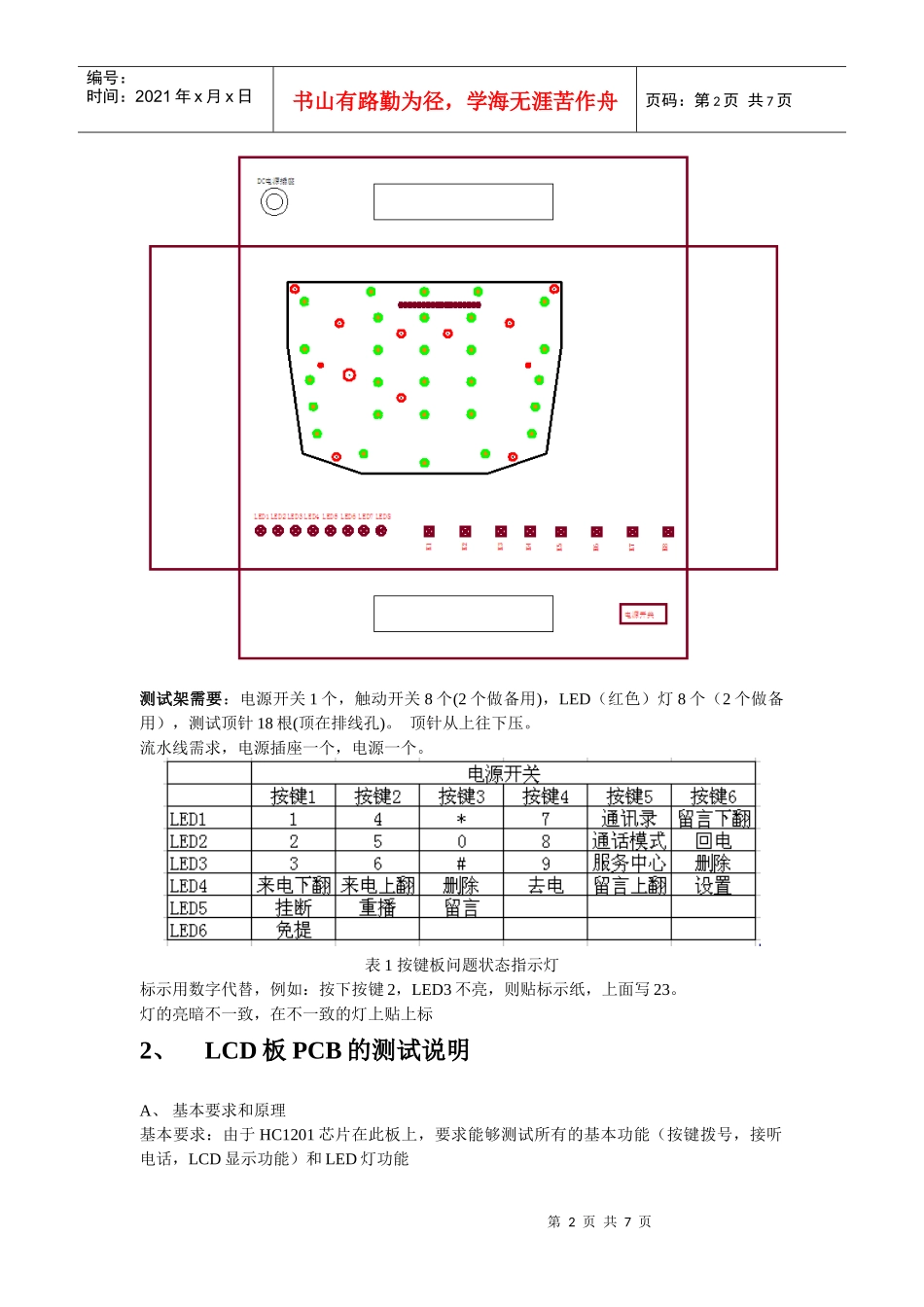

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页BOX802PCB测试文档1、按键板PCB的测试说明A、基本要求和原理基本要求:要求能够测试所有的按键功能和LED灯的功能原理:在每一个按键回路接入一个3.3V电源和一个电阻510欧姆以及一个LED灯,当按下相应的按键,相应的LED灯将会亮,LED灯只需加入一个3.3V的电源即可。B、测试步骤测试架框型:第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页测试架需要:电源开关1个,触动开关8个(2个做备用),LED(红色)灯8个(2个做备用),测试顶针18根(顶在排线孔)。顶针从上往下压。流水线需求,电源插座一个,电源一个。表1按键板问题状态指示灯标示用数字代替,例如:按下按键2,LED3不亮,则贴标示纸,上面写23。灯的亮暗不一致,在不一致的灯上贴上标2、LCD板PCB的测试说明A、基本要求和原理基本要求:由于HC1201芯片在此板上,要求能够测试所有的基本功能(按键拨号,接听电话,LCD显示功能)和LED灯功能第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页原理:按键拨号----只需拨打普通的PSTN电话即可;接听电话----只需接听普通的PSTN电话即可;显示功能----只需不停地按“8888888”LED-----只需接上3.3V电源;B、测试步骤第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页测试架模型:第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页测试架需求:DC电源接口一个,电源开关1个,轻触开关3个,LED(红色)3个。外接:由顶针引出线外接辅测电话机。流水线需求:标准电话机一台,电话线两根。测试时下压顶针。3、电话板板PCB的测试说明A、基本要求和原理基本要求:直接外接PSTN,要求能够测试所有的功能(包括打电话、接电话)原理:按键拨号----只需拨打普通的PSTN电话即可;接听电话----只需接听普通的PSTN电话即可;B、测试步骤第6页共7页第5页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共7页测试架需求:RJ11一个,DC电源接口一个,电源开关1个,轻触开关2个,LED(红色)2个。外接:由顶针引出线外接辅测电话机。流水线需求:标准电话机一台,电话线两根。测试时顶针由下向上顶出测试模型:第7页共7页第6页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共7页
