XX道路排水配套工程(技术标)VIP免费

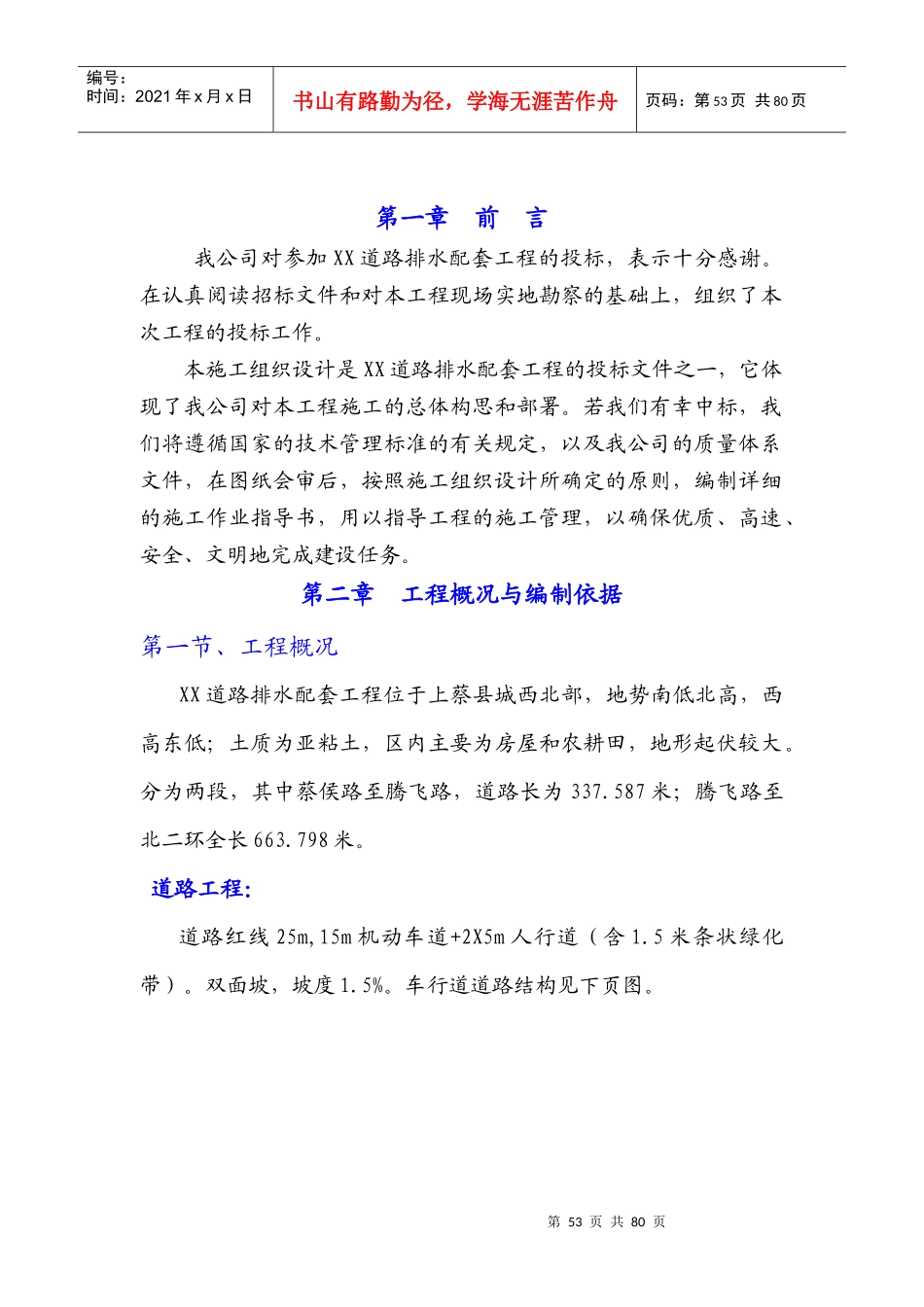

第51页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第51页共80页第52页共80页第51页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第52页共80页第53页共80页第52页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第53页共80页第一章前言我公司对参加XX道路排水配套工程的投标，表示十分感谢。在认真阅读招标文件和对本工程现场实地勘察的基础上，组织了本次工程的投标工作。本施工组织设计是XX道路排水配套工程的投标文件之一，它体现了我公司对本工程施工的总体构思和部署。若我们有幸中标，我们将遵循国家的技术管理标准的有关规定，以及我公司的质量体系文件，在图纸会审后，按照施工组织设计所确定的原则，编制详细的施工作业指导书，用以指导工程的施工管理，以确保优质、高速、安全、文明地完成建设任务。第二章工程概况与编制依据第一节、工程概况XX道路排水配套工程位于上蔡县城西北部，地势南低北高，西高东低；土质为亚粘土，区内主要为房屋和农耕田，地形起伏较大。分为两段，其中蔡侯路至腾飞路，道路长为337.587米；腾飞路至北二环全长663.798米。道路工程：道路红线25m,15m机动车道+2X5m人行道（含1.5米条状绿化带）。双面坡，坡度1.5%。车行道道路结构见下页图。第54页共80页第53页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第54页共80页35mm厚细粒式沥青混凝土+粘层油+45mm厚（AC-16）中粒式沥青混凝土+玻璃纤维格栅+透油层+180mm厚5%水泥稳定碎石+180mm厚3%水泥稳定碎石+160mm厚12%石灰土基础，总厚度为600mm.排水工程：(一)、雨水设计：1、雨水设计选用参数：重现期P=0．8年，径流系数V=O．5，地面汇流时间12分钟，参照驻马店市暴雨强度公式。2、雨水收水范围：西侧200m、东侧150m。3、雨水轴线：单侧布设在车行道下，距道路轴线5．5m。4、雨水管材：主管DN600一DN800，管材采用Ⅱ级钢筋砼圆管。5、连接管采用中300，坡度≥1％；外甩管以平面图为准，采用管顶平接。管材均采用II级钢筋砼圆管。6，雨水井盖、座及检查井盖座均采用重型钢纤维盖、座(C30)，外甩管末端做检查井时，型号：06MS201-3P14。7、雨水井采用单篦雨水井，选用标准图集06MS201-8P24，雨水检第55页共80页第54页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第55页共80页查井盖和座，雨水井的盖和座均采用重型钢纤维盖和座(C30)。8、检查井内设踏步，踏步选用06MS201-6中P16，安装选用06MS201-6中P17。混凝土管道接口选用06MS20l((市政排水管道工程及附属设施》06MS201中P28，管道基础选用06MS201-1中P17。(二)、污水设计：1、设计参数：污水按1．2升／秒·公顷计算。2、收水范围：西侧200m、东侧150m。3、污水主管管径DN400，管材采用PVC—u双壁波纹管。4、污水轴线位置：污水管道单侧布置在距道路中心线5．5米处。5、污水外甩管末端井选06MS201一3P20，污水检查井盖、座均选用重型钢纤维盖、座(C30)，检查井内设踏步，踏步选用06MS20-16中P16，安装选用06MS200-6中P17。6、PVC—u双壁波纹管管道接口采用承插式密封圈连接。7、检查井严格按标准图集施工。8、污水管道开挖时，采用降水措施，保证干槽施工。9、污水检查井用1：2水泥砂浆内外粉刷。1O、PVC—u双壁波纹管管材选用时，应选用环刚度不小于8KN／m。。11、硬聚氯乙烯(PVC—u)双壁波纹塑料排水管管道基础为150mm厚的中粗砂基础。第56页共80页第55页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第56页共80页照明工程：1、工程概况：本工程为XX道路排水配套工程，为南北向，全程约达663．978米，属支路，桩号从腾飞路道路中心线为起点，起点为KO+000，终点为KO+663．978。本工程配电系统为三级负荷，单电源供电，采用TT型供电系统；桩号从蔡侯路道路中心线为起点，起点为KO+000，终点为KO+337.587。本工程配电系统为三级负荷，单电源供电，采用TT型供电系统；2、供电原则：尽量避免穿越其他管线及道路，避免电缆遭受破坏，便于维护，满足电压损失，满足主干道快车道照度要求：照度Eav应达...
