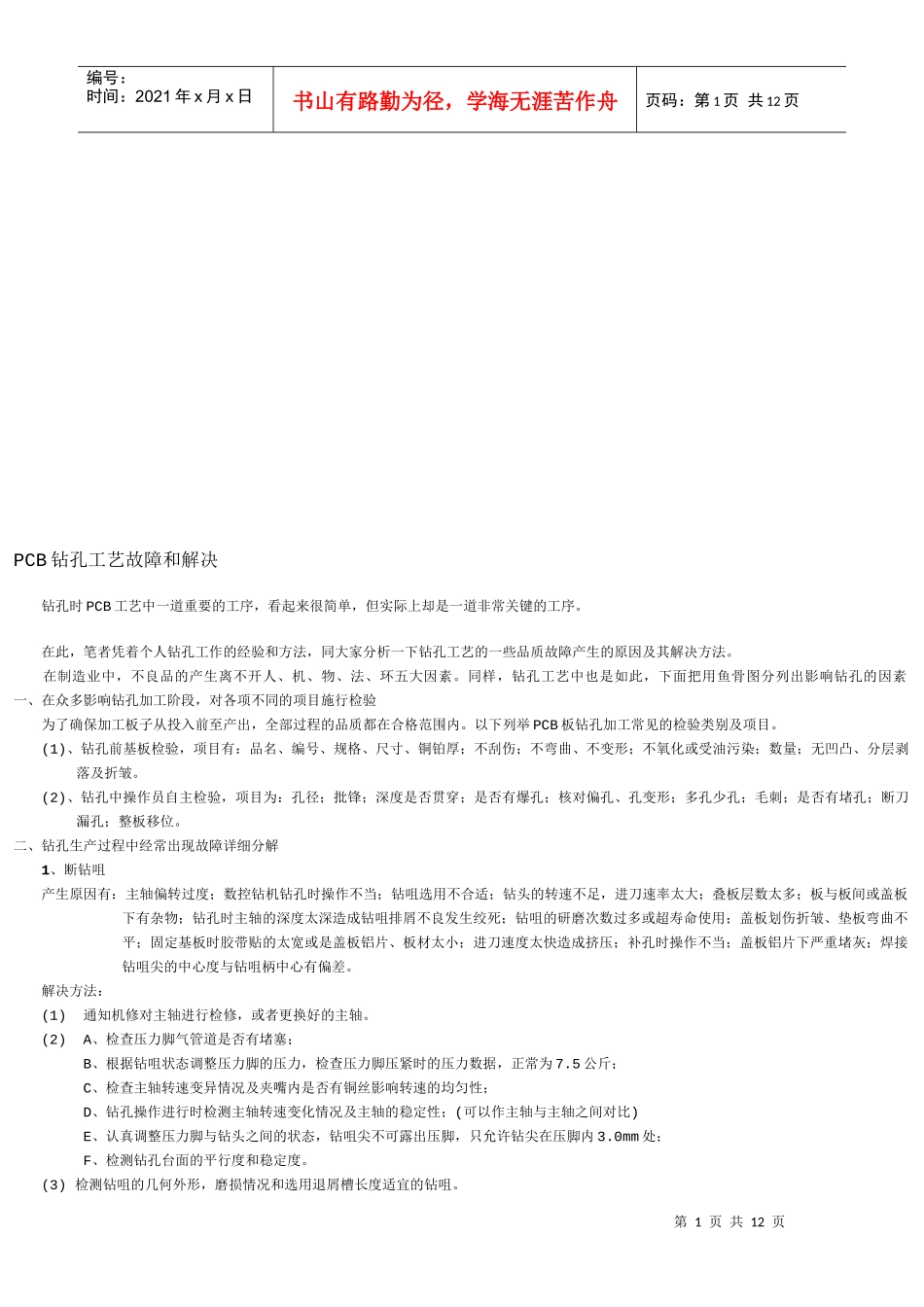

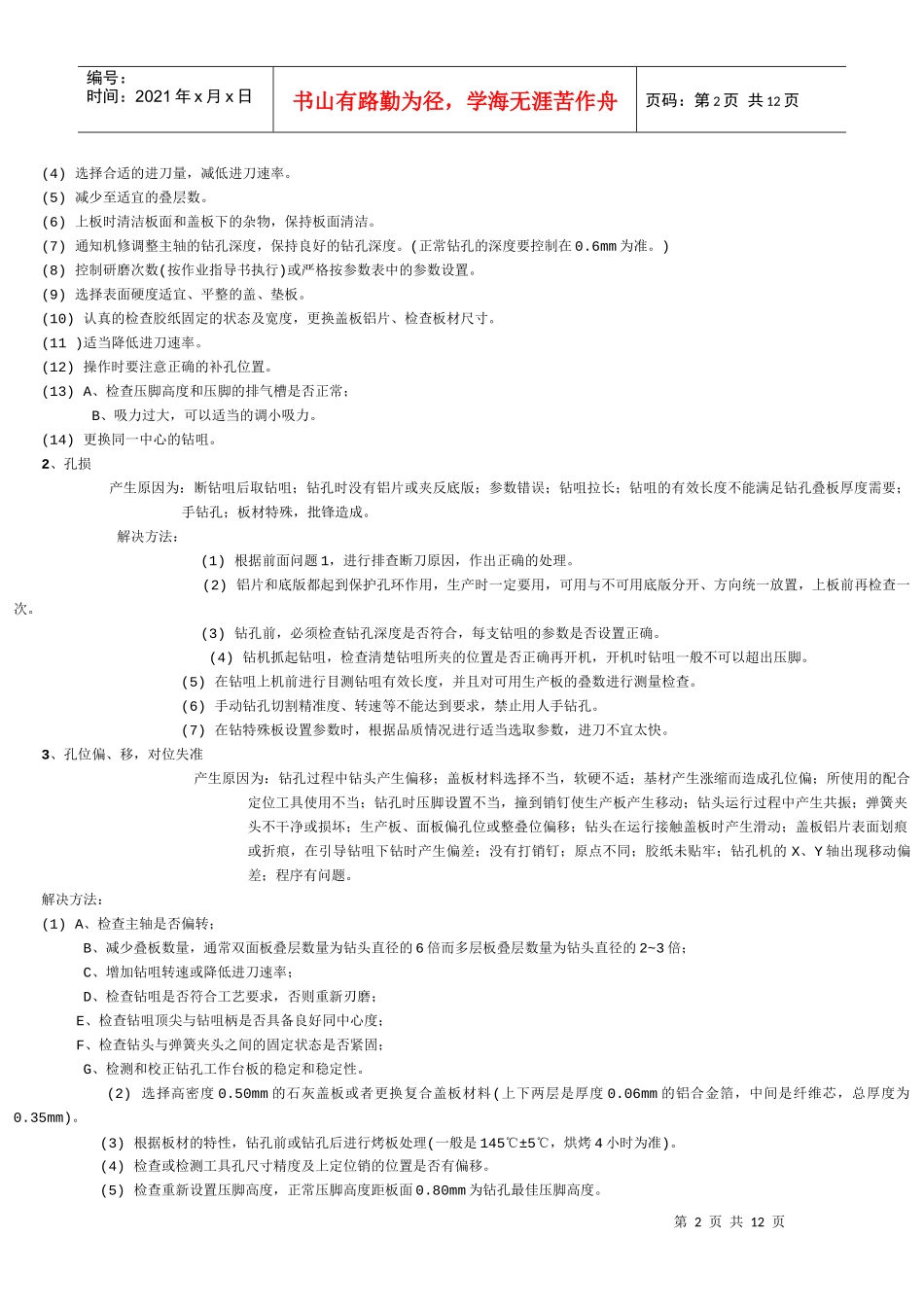

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页PCB钻孔工艺故障和解决钻孔时PCB工艺中一道重要的工序，看起来很简单，但实际上却是一道非常关键的工序。在此，笔者凭着个人钻孔工作的经验和方法，同大家分析一下钻孔工艺的一些品质故障产生的原因及其解决方法。在制造业中，不良品的产生离不开人、机、物、法、环五大因素。同样，钻孔工艺中也是如此，下面把用鱼骨图分列出影响钻孔的因素一、在众多影响钻孔加工阶段，对各项不同的项目施行检验为了确保加工板子从投入前至产出，全部过程的品质都在合格范围内。以下列举PCB板钻孔加工常见的检验类别及项目。(1)、钻孔前基板检验，项目有：品名、编号、规格、尺寸、铜铂厚；不刮伤；不弯曲、不变形；不氧化或受油污染；数量；无凹凸、分层剥落及折皱。(2)、钻孔中操作员自主检验，项目为：孔径；批锋；深度是否贯穿；是否有爆孔；核对偏孔、孔变形；多孔少孔；毛刺；是否有堵孔；断刀漏孔；整板移位。二、钻孔生产过程中经常出现故障详细分解1、断钻咀产生原因有：主轴偏转过度；数控钻机钻孔时操作不当；钻咀选用不合适；钻头的转速不足，进刀速率太大；叠板层数太多；板与板间或盖板下有杂物；钻孔时主轴的深度太深造成钻咀排屑不良发生绞死；钻咀的研磨次数过多或超寿命使用；盖板划伤折皱、垫板弯曲不平；固定基板时胶带贴的太宽或是盖板铝片、板材太小；进刀速度太快造成挤压；补孔时操作不当；盖板铝片下严重堵灰；焊接钻咀尖的中心度与钻咀柄中心有偏差。解决方法：(1)通知机修对主轴进行检修，或者更换好的主轴。(2)A、检查压力脚气管道是否有堵塞；B、根据钻咀状态调整压力脚的压力，检查压力脚压紧时的压力数据，正常为7.5公斤；C、检查主轴转速变异情况及夹嘴内是否有铜丝影响转速的均匀性；D、钻孔操作进行时检测主轴转速变化情况及主轴的稳定性；(可以作主轴与主轴之间对比)E、认真调整压力脚与钻头之间的状态，钻咀尖不可露出压脚，只允许钻尖在压脚内3.0mm处；F、检测钻孔台面的平行度和稳定度。(3)检测钻咀的几何外形，磨损情况和选用退屑槽长度适宜的钻咀。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页(4)选择合适的进刀量，减低进刀速率。(5)减少至适宜的叠层数。(6)上板时清洁板面和盖板下的杂物，保持板面清洁。(7)通知机修调整主轴的钻孔深度，保持良好的钻孔深度。(正常钻孔的深度要控制在0.6mm为准。)(8)控制研磨次数(按作业指导书执行)或严格按参数表中的参数设置。(9)选择表面硬度适宜、平整的盖、垫板。(10)认真的检查胶纸固定的状态及宽度，更换盖板铝片、检查板材尺寸。(11)适当降低进刀速率。(12)操作时要注意正确的补孔位置。(13)A、检查压脚高度和压脚的排气槽是否正常；B、吸力过大，可以适当的调小吸力。(14)更换同一中心的钻咀。2、孔损产生原因为：断钻咀后取钻咀；钻孔时没有铝片或夹反底版；参数错误；钻咀拉长；钻咀的有效长度不能满足钻孔叠板厚度需要；手钻孔；板材特殊，批锋造成。解决方法：(1)根据前面问题1，进行排查断刀原因，作出正确的处理。(2)铝片和底版都起到保护孔环作用，生产时一定要用，可用与不可用底版分开、方向统一放置，上板前再检查一次。(3)钻孔前，必须检查钻孔深度是否符合，每支钻咀的参数是否设置正确。(4)钻机抓起钻咀，检查清楚钻咀所夹的位置是否正确再开机，开机时钻咀一般不可以超出压脚。(5)在钻咀上机前进行目测钻咀有效长度，并且对可用生产板的叠数进行测量检查。(6)手动钻孔切割精准度、转速等不能达到要求，禁止用人手钻孔。(7)在钻特殊板设置参数时，根据品质情况进行适当选取参数，进刀不宜太快。3、孔位偏、移，对位失准产生原因为：钻孔过程中钻头产生偏移；盖板材料选择不当，软硬不适；基材产生涨缩而造成孔位偏；所使用的配合定位工具使用不当；钻孔时压脚设置不当，撞到销钉使生产板产生移动；钻头运行过程中产生共振；弹簧夹头不干净或损坏；生产板、面板偏孔位或整叠位偏移；钻头在运行接触盖板时产生滑动；盖板铝片表面划痕或折痕，在引导钻咀...
