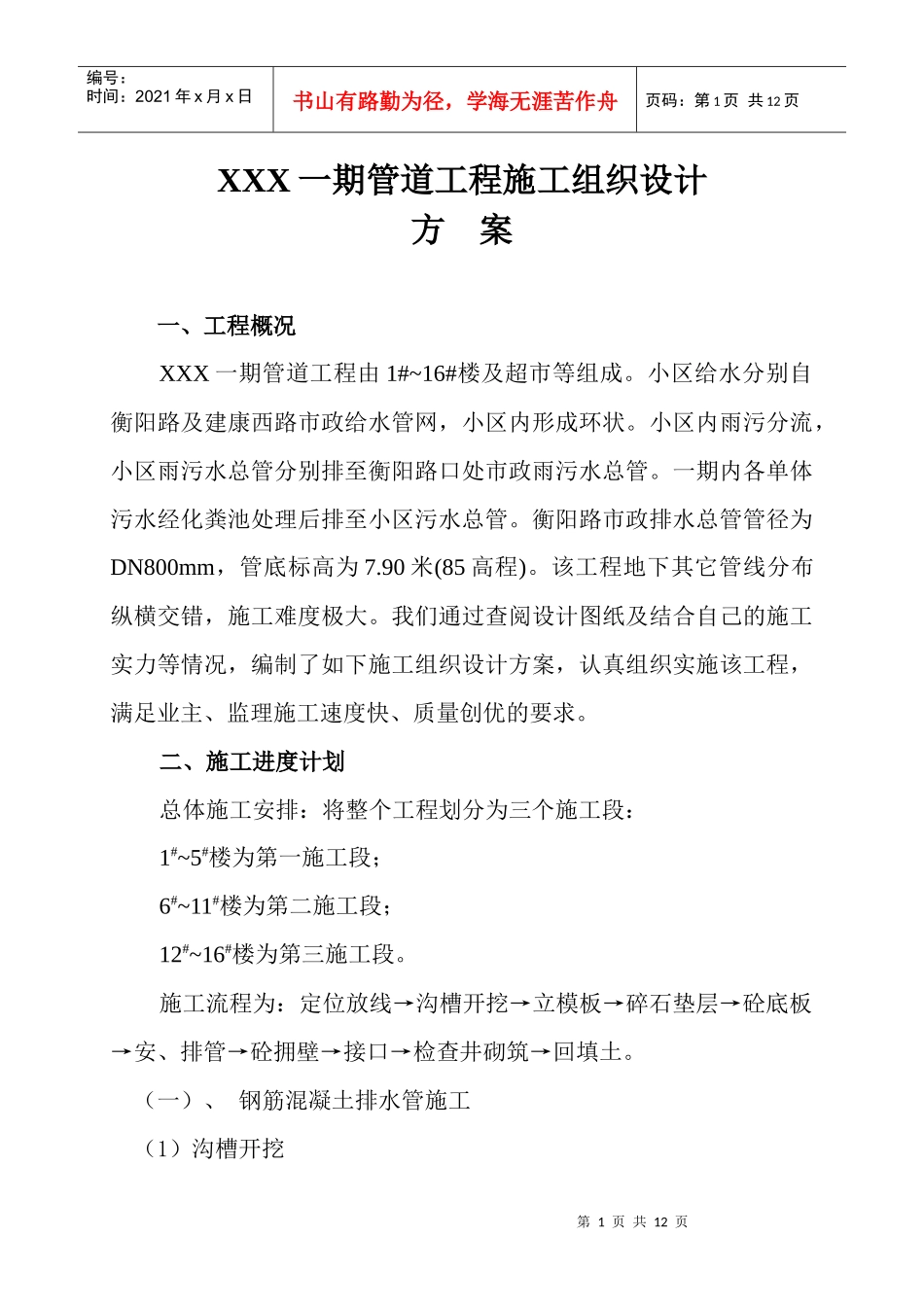

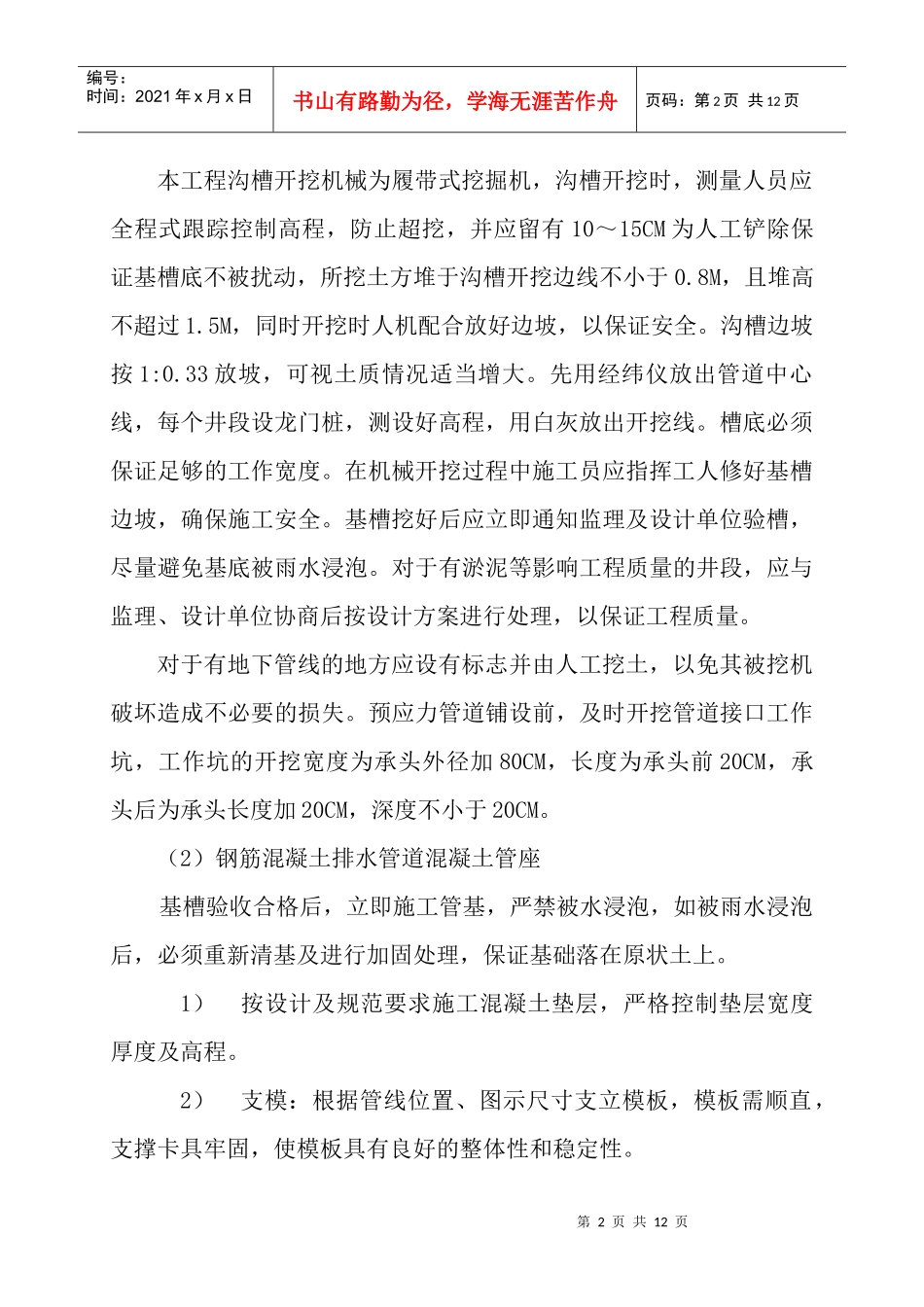

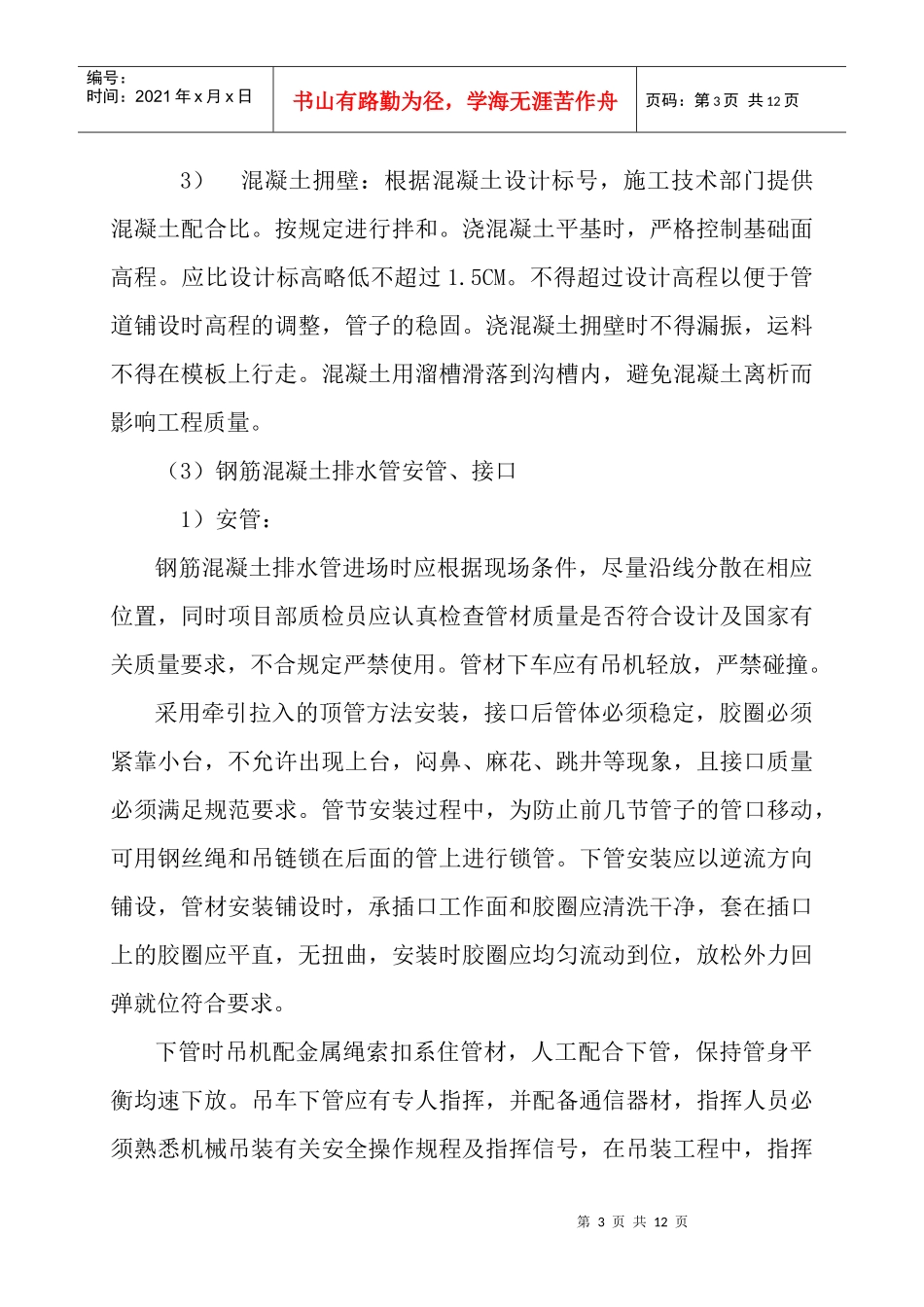

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页XXX一期管道工程施工组织设计方案一、工程概况XXX一期管道工程由1#~16#楼及超市等组成。小区给水分别自衡阳路及建康西路市政给水管网，小区内形成环状。小区内雨污分流，小区雨污水总管分别排至衡阳路口处市政雨污水总管。一期内各单体污水经化粪池处理后排至小区污水总管。衡阳路市政排水总管管径为DN800mm，管底标高为7.90米(85高程)。该工程地下其它管线分布纵横交错，施工难度极大。我们通过查阅设计图纸及结合自己的施工实力等情况，编制了如下施工组织设计方案，认真组织实施该工程，满足业主、监理施工速度快、质量创优的要求。二、施工进度计划总体施工安排：将整个工程划分为三个施工段：1#~5#楼为第一施工段；6#~11#楼为第二施工段；12#~16#楼为第三施工段。施工流程为：定位放线→沟槽开挖→立模板→碎石垫层→砼底板→安、排管→砼拥壁→接口→检查井砌筑→回填土。（一）、钢筋混凝土排水管施工（1）沟槽开挖第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页本工程沟槽开挖机械为履带式挖掘机，沟槽开挖时，测量人员应全程式跟踪控制高程，防止超挖，并应留有10～15CM为人工铲除保证基槽底不被扰动，所挖土方堆于沟槽开挖边线不小于0.8M，且堆高不超过1.5M，同时开挖时人机配合放好边坡，以保证安全。沟槽边坡按1:0.33放坡，可视土质情况适当增大。先用经纬仪放出管道中心线，每个井段设龙门桩，测设好高程，用白灰放出开挖线。槽底必须保证足够的工作宽度。在机械开挖过程中施工员应指挥工人修好基槽边坡，确保施工安全。基槽挖好后应立即通知监理及设计单位验槽，尽量避免基底被雨水浸泡。对于有淤泥等影响工程质量的井段，应与监理、设计单位协商后按设计方案进行处理，以保证工程质量。对于有地下管线的地方应设有标志并由人工挖土，以免其被挖机破坏造成不必要的损失。预应力管道铺设前，及时开挖管道接口工作坑，工作坑的开挖宽度为承头外径加80CM，长度为承头前20CM，承头后为承头长度加20CM，深度不小于20CM。（2）钢筋混凝土排水管道混凝土管座基槽验收合格后，立即施工管基，严禁被水浸泡，如被雨水浸泡后，必须重新清基及进行加固处理，保证基础落在原状土上。1）按设计及规范要求施工混凝土垫层，严格控制垫层宽度厚度及高程。2）支模：根据管线位置、图示尺寸支立模板，模板需顺直，支撑卡具牢固，使模板具有良好的整体性和稳定性。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3）混凝土拥壁：根据混凝土设计标号，施工技术部门提供混凝土配合比。按规定进行拌和。浇混凝土平基时，严格控制基础面高程。应比设计标高略低不超过1.5CM。不得超过设计高程以便于管道铺设时高程的调整，管子的稳固。浇混凝土拥壁时不得漏振，运料不得在模板上行走。混凝土用溜槽滑落到沟槽内，避免混凝土离析而影响工程质量。（3）钢筋混凝土排水管安管、接口1）安管：钢筋混凝土排水管进场时应根据现场条件，尽量沿线分散在相应位置，同时项目部质检员应认真检查管材质量是否符合设计及国家有关质量要求，不合规定严禁使用。管材下车应有吊机轻放，严禁碰撞。采用牵引拉入的顶管方法安装，接口后管体必须稳定，胶圈必须紧靠小台，不允许出现上台，闷鼻、麻花、跳井等现象，且接口质量必须满足规范要求。管节安装过程中，为防止前几节管子的管口移动，可用钢丝绳和吊链锁在后面的管上进行锁管。下管安装应以逆流方向铺设，管材安装铺设时，承插口工作面和胶圈应清洗干净，套在插口上的胶圈应平直，无扭曲，安装时胶圈应均匀流动到位，放松外力回弹就位符合要求。下管时吊机配金属绳索扣系住管材，人工配合下管，保持管身平衡均速下放。吊车下管应有专人指挥，并配备通信器材，指挥人员必须熟悉机械吊装有关安全操作规程及指挥信号，在吊装工程中，指挥第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页人员应思想集中，吊车司机及槽...
