25废水好氧生物处理工艺(3)——其它工艺--水处理教案(清华大学精品VIP免费

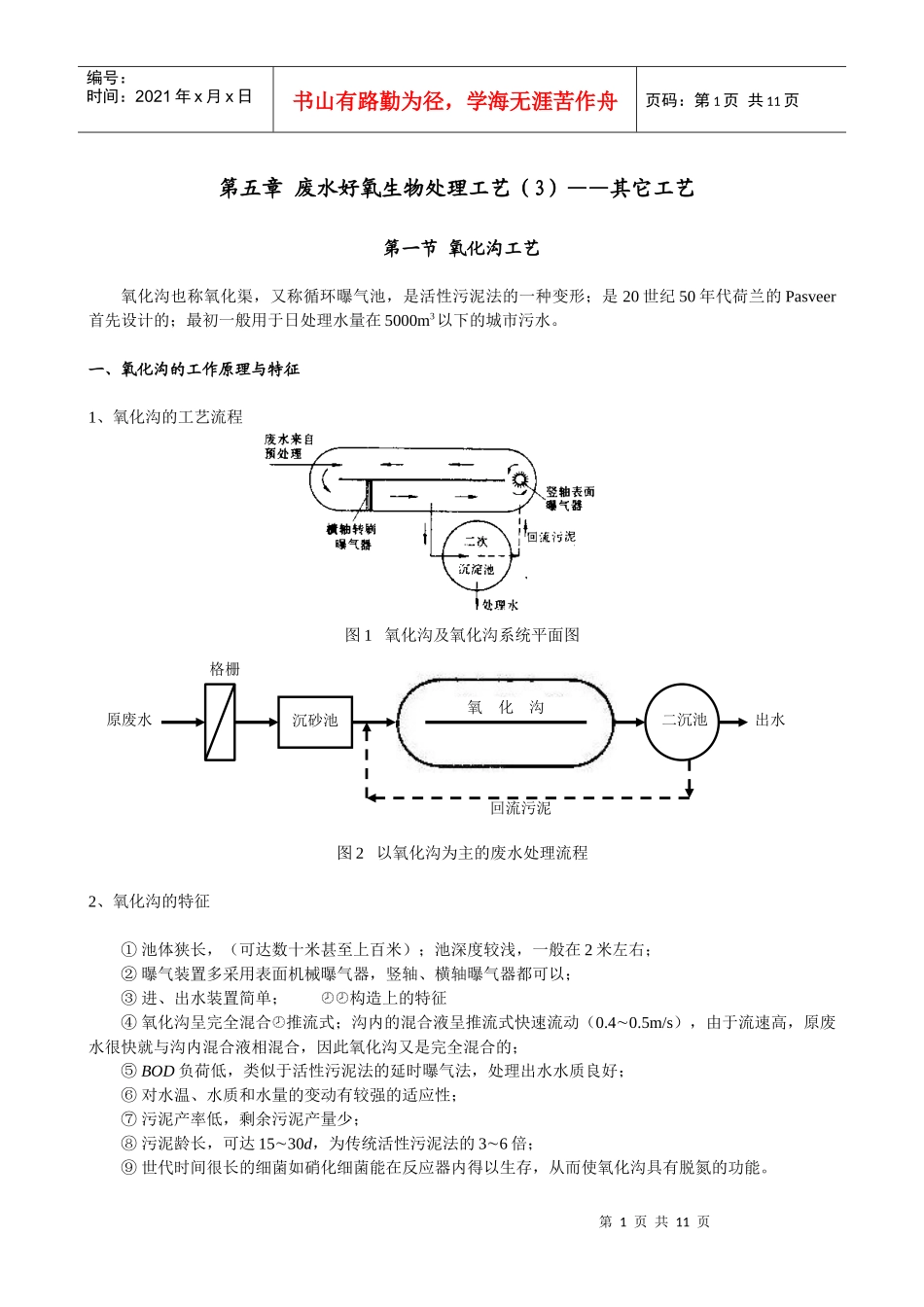

第1页共11页原废水沉砂池格栅二沉池氧化沟出水回流污泥编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第五章废水好氧生物处理工艺（3）——其它工艺第一节氧化沟工艺氧化沟也称氧化渠，又称循环曝气池，是活性污泥法的一种变形；是20世纪50年代荷兰的Pasveer首先设计的；最初一般用于日处理水量在5000m3以下的城市污水。一、氧化沟的工作原理与特征1、氧化沟的工艺流程图1氧化沟及氧化沟系统平面图图2以氧化沟为主的废水处理流程2、氧化沟的特征①池体狭长，（可达数十米甚至上百米）；池深度较浅，一般在2米左右；②曝气装置多采用表面机械曝气器，竖轴、横轴曝气器都可以；③进、出水装置简单；构造上的特征④氧化沟呈完全混合推流式；沟内的混合液呈推流式快速流动（0.40.5m/s），由于流速高，原废水很快就与沟内混合液相混合，因此氧化沟又是完全混合的；⑤BOD负荷低，类似于活性污泥法的延时曝气法，处理出水水质良好；⑥对水温、水质和水量的变动有较强的适应性；⑦污泥产率低，剩余污泥产量少；⑧污泥龄长，可达1530d，为传统活性污泥法的36倍；⑨世代时间很长的细菌如硝化细菌能在反应器内得以生存，从而使氧化沟具有脱氮的功能。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二、氧化沟的几种典型的构造型式目前主要的氧化沟形式有：Carrousel氧化沟、Orbal氧化沟、交替工作式氧化沟、曝气—沉淀一体化氧化沟等四种。1、Carrousel式氧化沟（图3）Carrousel式氧化沟又称平行多渠形氧化沟；是60年代末荷兰DHV公司开创的。采用竖轴低速表面曝气器；水深可达44.5m，沟内流速达0.30.4m/s；混合液在沟内每520min循环一次；沟内混合液总量是入流废水量的3050倍；BOD5去除率可达95%以上，脱氮率可达90%，除磷效率可达50%；应用广泛，最大规模为650000m3/d；在国内主要有昆明兰花沟污水处理厂、上海龙华肉联厂、桂林市东区废水厂等。2、Orbal氧化沟（图4）Orbal氧化沟又称同心圆型氧化沟，其主要特点如下：①圆形或椭圆形的沟渠，能更好地利用水流惯性，可节省能耗；②多沟串联可减少水流短路现象；③最外层第一沟的容积为总容积的6070%，其中的DO接近于零，为反硝化和磷的释放创造了条件；④第二、三沟的容积分别为总容积的2030%和10%，而DO则分别为1和2mg/l；⑤这种沟渠间的DO浓度差，有利于提高充氧效率；Orbal氧化沟在国内的主要工程实例有：①抚顺石油二厂废水处理站(28,800m3/d)；②北京燕山石化公司新建废水处理厂(60000m3/d)；③成都市天彭镇污水处理厂。3、交替工作氧化沟交替工作氧化沟由丹麦Kruger公司所开发的，有二沟和三沟式两种形式；其主要特点是其中的每一条沟均交替用做曝气池和沉淀池，而无需二沉池和污泥回流装置；但其中的曝气转刷的利用率较低，D型二沟只有40%，三沟式则提高到了58%；图5：VR型氧化沟图6：D型氧化沟第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图7：三沟交替工作的氧化沟其中的三沟式氧化沟，特点如下：①两侧的A、C二沟交替地作为曝气池和沉淀池，而B沟则一直充作曝气池；②原废水交替地从A沟和C沟进入，而出水则相应地从C沟及A沟流出；③曝气器的利用率较高(58%)；④交替运行的方式，为脱氮创造了条件，有良好的BOD去除效果和脱氮效果。交替工作氧化沟的主要工程实例：①邯郸市东污水处理厂(100000m3/d)，三沟；②苏州市河西污水处理厂(80000m3/d)，三沟；③南通市污水处理厂(25000m3/d)，五沟。4、曝气沉淀一体化氧化沟一体化氧化沟是20世纪80年代由美国开发的，主要有：侧沟型(图8)、BMTS型(图9)、船型(图10)三、氧化沟的设计参数第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页当处理对象为城市废水时，各项设计参数可参考如下：MLSS(X)5000mg/l；MLVSS(Xv)20004000mg/l；污泥龄(c)①当仅要求BOD5去除，c=58d；②当要求硝化反应时，c=1030d；HRT(t)20、24、36、48h，应根据对出水水质的要求...
