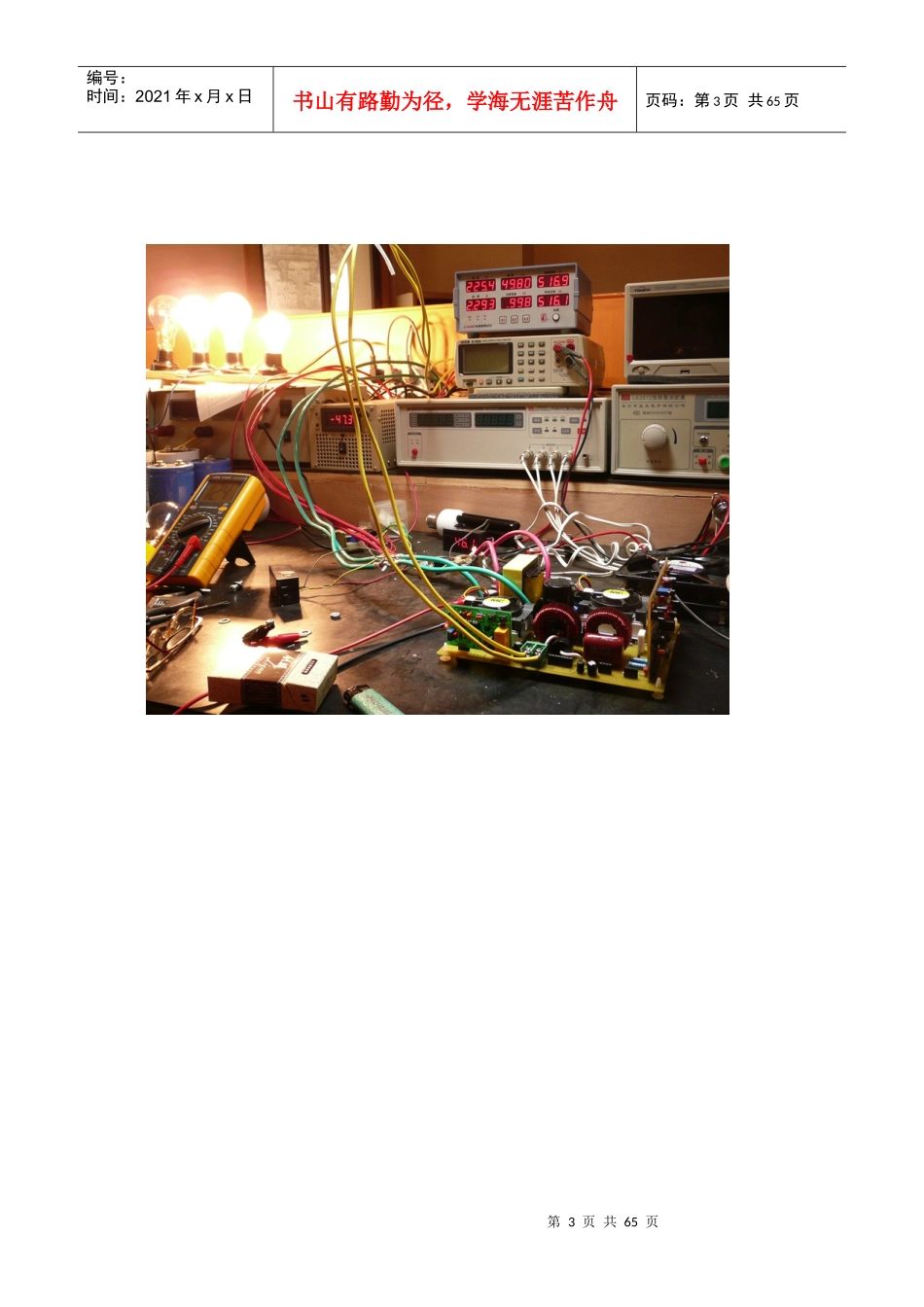

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页600W正弦波逆变器制作详解---献给象我一样的逆变器初学者自从公布了1KW正弦波逆变器的制作过程后，有不少朋友来信息，提这样那样的问题，很多都是象我这样的初学者。为此，我又花了近一个月的时间，制作了这台600W的正弦波逆变器，该机有如下特点：1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，所以，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。2.所有的PCB全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦PCB厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的PCB厂家太牛了，有点若不起（我是万不得已才去找PCB厂家的）。3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。如果PCB没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我老寿包你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。下面是样机的照片和工作波形：第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。分别是“功率主板”；“SPWM驱动板”；“DC-DC驱动板”；“保护板”。1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。该机的BT电压为12V，满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用IRFP2907Z，输出能力差不多，价格也差不多。主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。关于主变压器的绕制，下面再详细介绍。前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。高压整流快速二极管，用的是TO220封装的RHRP8120，这种管子可靠性很好，我用的是二手管，才1元钱一个。高压滤波电容是470uf/450V的，在可能的情况下，尽可能用的容量大一些，对改善高压部分的负载特性和减少干扰都有好处。第6页共65页第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共65页H桥部分用的是4个IRFP460，耐压500V，最大电流20A，也可以用性能差不多的管子代替，用内阻小的管子可以提高整机的逆变效率。H桥部分的电路采用的常规电路。下面是功率主板的PCB截图，长宽为200X150MM，因为，这部分的电路比较简单，所以，我没有画原理图，是直接画了PCB图的。该板布板时，曾得到钟工的提示帮助，特在此表示感谢。2.SPWM驱动板和我的1KW机器一样，SPWM的核心部分采用了张工的TDS2285单片机芯片。关于该芯片的详细介绍，可以看我以前的贴子：http://bbs.dianyuan.com/topic/563779，这里不详说了。U3,U4组成时序和死区电路，末级输出用了4个250光藕，H桥的二个上管用了自举式供电方式，这样做的目的是简化电路，可以不用隔离电源。因为BT电压会在10-15V之间变化，为了可靠驱动H桥，光藕250的图腾输出级工作电压一定要在12-15之间，不能低于12V，否则可能使H桥功率管触发失败。所以，这里用了一个MC34063（U9），把BT电压升至15V（该升压电路由钟工提供），实验证明，这方式十分有效。整个SPWM驱动板，通过J1,J2插口和功率板接通，各插针说...
