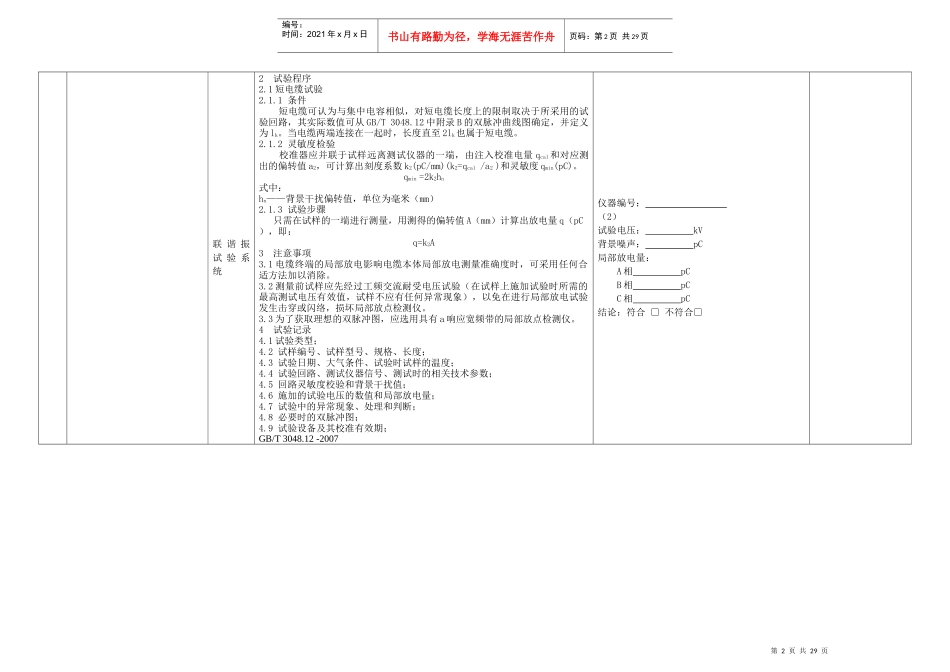

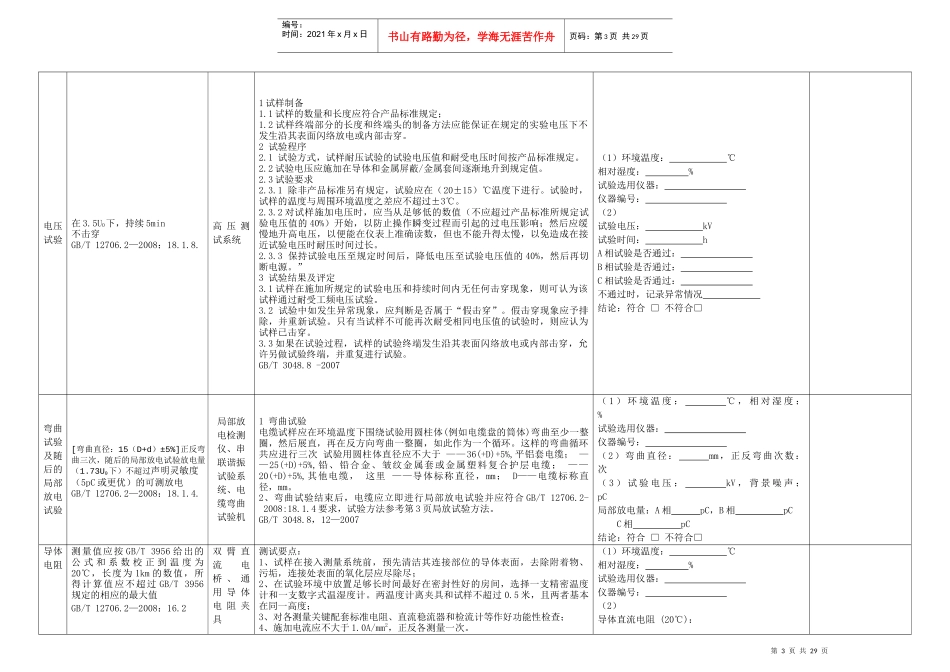

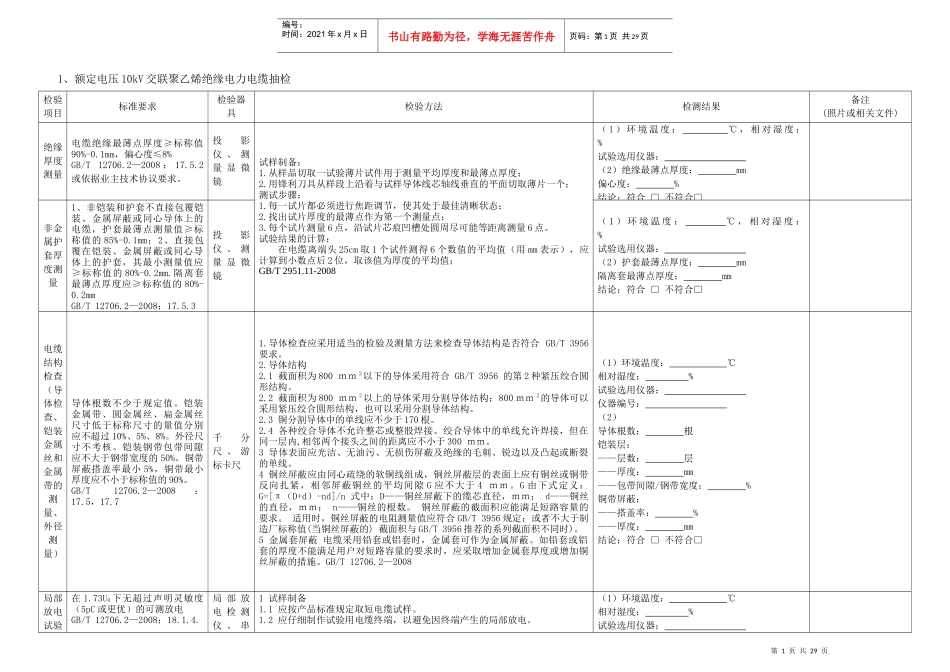

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页1、额定电压10kV交联聚乙烯绝缘电力电缆抽检检验项目标准要求检验器具检验方法检测结果备注(照片或相关文件)绝缘厚度测量电缆绝缘最薄点厚度≥标称值90%-0.1mm，偏心度≤8%GB/T12706.2—2008：17.5.2或依据业主技术协议要求。投影仪、测量显微镜试样制备：1.从样品切取一试验薄片试件用于测量平均厚度和最薄点厚度；2.用锋利刀具从样段上沿着与试样导体线芯轴线垂直的平面切取薄片一个；测试步骤：1.每一试片都必须进行焦距调节，使其处于最佳清晰状态；2.找出试片厚度的最薄点作为第一个测量点；3.每个试片测量6点，沿试片芯痕凹槽处圆周尽可能等距离测量6点。试验结果的计算：在电缆离端头25cm取1个试件测得6个数值的平均值（用mm表示），应计算到小数点后2位，取该值为厚度的平均值；GB/T2951.11-2008（1）环境温度：℃，相对湿度：%试验选用仪器：（2）绝缘最薄点厚度：mm偏心度：%结论：符合□不符合□非金属护套厚度测量1、非铠装和护套不直接包覆铠装、金属屏蔽或同心导体上的电缆，护套最薄点测量值≥标称值的85%-0.1mm；2、直接包覆在铠装、金属屏蔽或同心导体上的护套，其最小测量值应≥标称值的80%-0.2mm.隔离套最薄点厚度应≥标称值的80%-0.2mmGB/T12706.2—2008：17.5.3投影仪、测量显微镜（1）环境温度：℃，相对湿度：%试验选用仪器：（2）护套最薄点厚度：mm隔离套最薄点厚度：mm结论：符合□不符合□电缆结构检查（导体检查、铠装金属丝和金属带的测量、外径测量）导体根数不少于规定值。铠装金属带、圆金属丝、扁金属丝尺寸低于标称尺寸的量值分别应不超过10%、5%、8%。外径尺寸不考核。铠装钢带包带间隙应不大于钢带宽度的50%。铜带屏蔽搭盖率最小5%，铜带最小厚度应不小于标称值的90%。GB/T12706.2—2008：17.5，17.7千分尺、游标卡尺1.导体检查应采用适当的检验及测量方法来检查导体结构是否符合GB/T3956要求。2.导体结构2.1截面积为800ｍｍ2以下的导体采用符合GB/T3956的第2种紧压绞合圆形结构。2.2截面积为800ｍｍ2以上的导体采用分割导体结构；800ｍｍ2的导体可以采用紧压绞合圆形结构，也可以采用分割导体结构。2.3铜分割导体中的单线应不少于170根。2.4各种绞合导体不允许整芯或整股焊接。绞合导体中的单线允许焊接，但在同一层内,相邻两个接头之间的距离应不小于300ｍｍ。3导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边以及凸起或断裂的单线。4铜丝屏蔽应由同心疏绕的软铜线组成，铜丝屏蔽层的表面上应有铜丝或铜带反向扎紧，相邻屏蔽铜丝的平均间隙G应不大于4ｍｍ。G由下式定义：G=[π（D+d）-nd]/n式中：D——铜丝屏蔽下的缆芯直径，ｍｍ；d——铜丝的直径，ｍｍ；n——铜丝的根数。铜丝屏蔽的截面积应能满足短路容量的要求。适用时，铜丝屏蔽的电阻测量值应符合GB/T3956规定；或者不大于制造厂标称值(当铜丝屏蔽的)截面积与GB/T3956推荐的系列截面积不同时)。5金属套屏蔽电缆采用铅套或铝套时，金属套可作为金属屏蔽。如铅套或铝套的厚度不能满足用户对短路容量的要求时，应采取增加金属套厚度或增加铜丝屏蔽的措施。GB/T12706.2—2008（1）环境温度：℃相对湿度：%试验选用仪器：仪器编号：（2）导体根数：根铠装层：——层数：层——厚度：mm——包带间隙/钢带宽度：%铜带屏蔽：——搭盖率：%——厚度：mm结论：符合□不符合□局部放电试验在1.73U0下无超过声明灵敏度（5pC或更优）的可测放电GB/T12706.2—2008：18.1.4.局部放电检测仪、串1试样制备1.1应按产品标准规定取短电缆试样。1.2应仔细制作试验用电缆终端，以避免因终端产生的局部放电。（1）环境温度：℃相对湿度：%试验选用仪器：第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页联谐振试验系统2试验程序2.1短电缆试验2.1.1条件短电缆可认为与集中电容相似，对短电缆长度上的限制取决于所采用的试验回路，其实际数值可从GB/T3048.12中附录B的双脉冲曲线图确定，并定义为lk。当电缆两端连接在一起时，长度直至2lk也属于短电缆。2.1.2灵敏...
