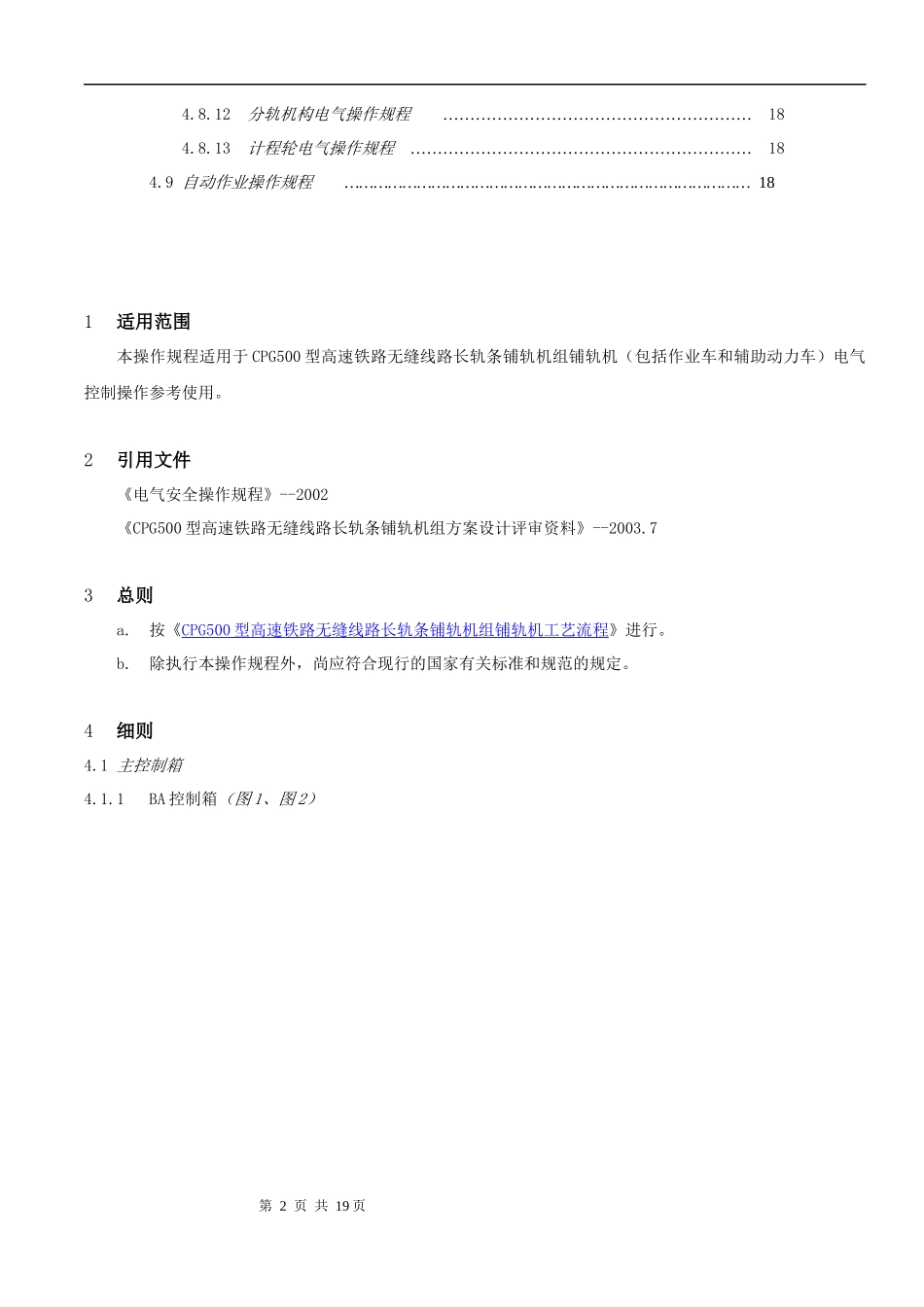

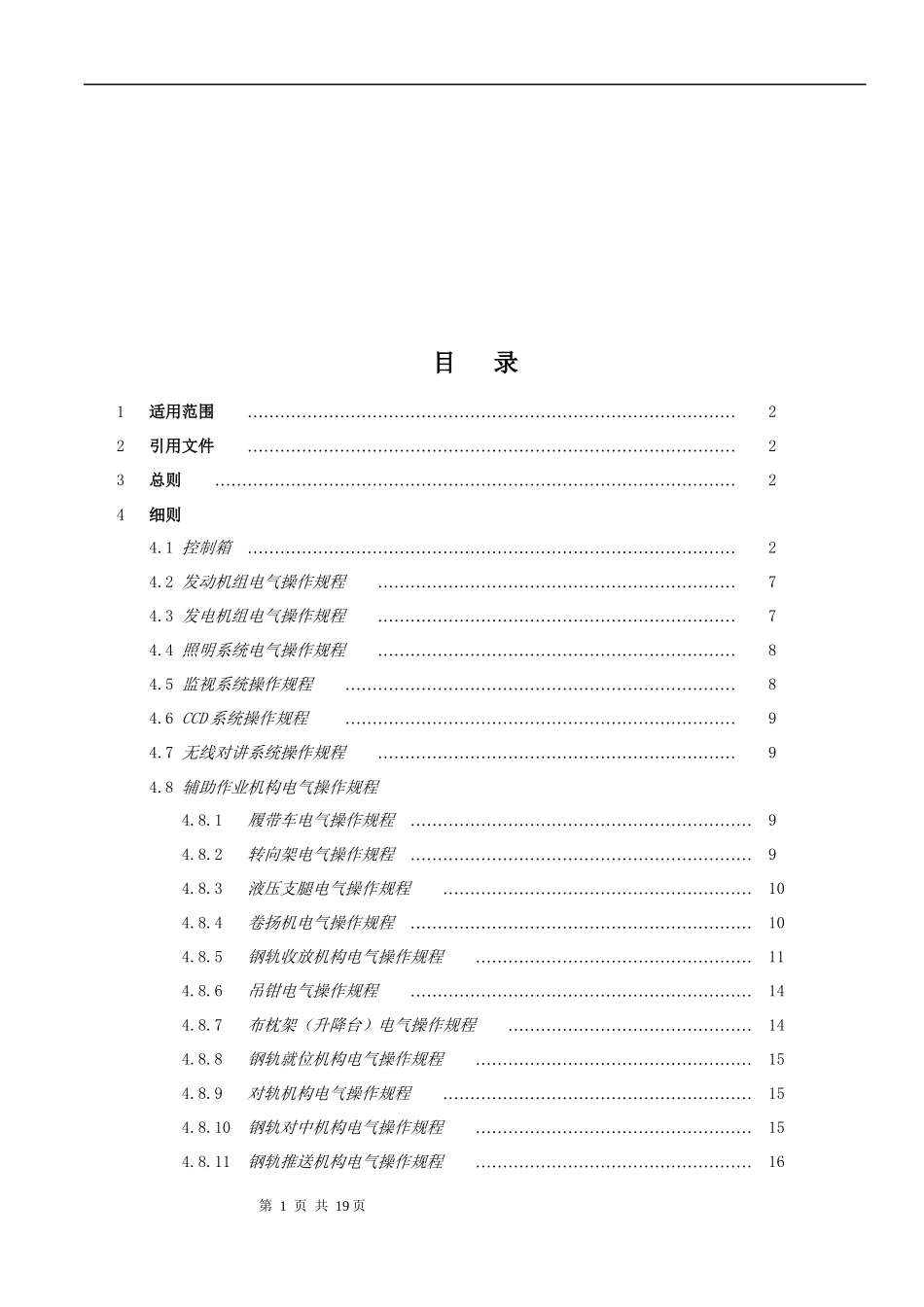

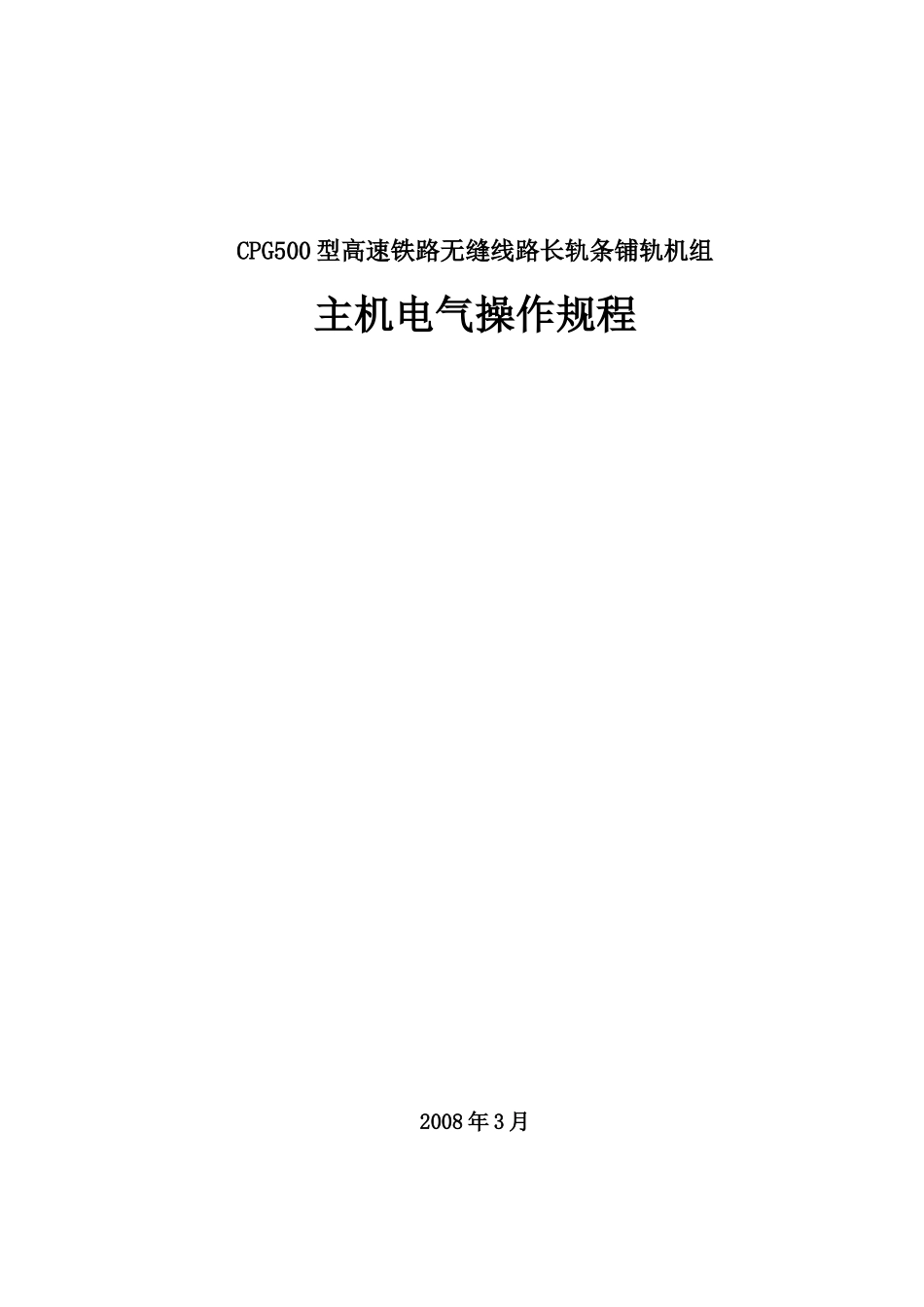

CPG500型高速铁路无缝线路长轨条铺轨机组主机电气操作规程2008年3月目录1适用范围………………………………………………………………………………22引用文件………………………………………………………………………………23总则……………………………………………………………………………………24细则4.1控制箱………………………………………………………………………………24.2发动机组电气操作规程…………………………………………………………74.3发电机组电气操作规程…………………………………………………………74.4照明系统电气操作规程…………………………………………………………84.5监视系统操作规程………………………………………………………………84.6CCD系统操作规程………………………………………………………………94.7无线对讲系统操作规程…………………………………………………………94.8辅助作业机构电气操作规程4.8.1履带车电气操作规程………………………………………………………94.8.2转向架电气操作规程………………………………………………………94.8.3液压支腿电气操作规程…………………………………………………104.8.4卷扬机电气操作规程………………………………………………………104.8.5钢轨收放机构电气操作规程……………………………………………114.8.6吊钳电气操作规程………………………………………………………144.8.7布枕架（升降台）电气操作规程………………………………………144.8.8钢轨就位机构电气操作规程……………………………………………154.8.9对轨机构电气操作规程…………………………………………………154.8.10钢轨对中机构电气操作规程……………………………………………154.8.11钢轨推送机构电气操作规程……………………………………………16第1页共19页4.8.12分轨机构电气操作规程…………………………………………………184.8.13计程轮电气操作规程………………………………………………………184.9自动作业操作规程…………………………………………………………………………181适用范围本操作规程适用于CPG500型高速铁路无缝线路长轨条铺轨机组铺轨机（包括作业车和辅助动力车）电气控制操作参考使用。2引用文件《电气安全操作规程》--2002《CPG500型高速铁路无缝线路长轨条铺轨机组方案设计评审资料》--2003.73总则a.按《CPG500型高速铁路无缝线路长轨条铺轨机组铺轨机工艺流程》进行。b.除执行本操作规程外，尚应符合现行的国家有关标准和规范的规定。4细则4.1主控制箱4.1.1BA控制箱（图1、图2）第2页共19页图1BA控制箱面板左侧说明（图1）：a.液压报警指示：HL0907—开式系统油滤、HL0908-闭式系统油滤1、HL0909-闭式系统油滤2、HL1003—作业系统油压1、HL1004—作业系统油压2、HL0912—作业车压力、HL0913—辅助动力车压力、HL0901—液压油油位、HL0911—液压油油温、HL1001—履带车驱动油压、HL1002—动轴驱动油压b.操作S0201—总电源开关、SA1101—仪表照明开关、SA3101—液压油加热开关、SA1501—旋转警灯、SB1703—喇叭第3页共19页图2BA控制箱面板右侧说明（图2）：a.发动机仪表指示：P0703—工作计时、P0702—机油压力、P0704—冷却水水温、P0705—工作转速b.报警指示发动机系统：HL0903—空滤1、HL0904—空滤2、HL0905—水位、HL0601—机油压力、HL1006—燃油油位、HL0604—冷却水水温、HL0602—预热、EL1505-检修灯、HL0603—诊断指示、HL0605—发电机工作指示液压油：HL3105—液压油加热指示、HL3102—液压油冷却指示c.操作：SB0602—发动机故障诊断开启开关、SA0601—发动机调速速率选择开关、S0601—发动机控制开关、RP0601—发动机速度调整电位计4.1.2P3控制箱（图3、图4、图5）第4页共19页说明（图3）：a.转向架拨叉指示：脱开指示：HL3701—转向架1、HL3703—转向架2、HL3705—转向架3结合指示：HL3702—转向架1、HL3704—转向架2、HL3706—转向架3b.操作：雨刮器：SA1901—前雨刮器控制、SA1902—后雨刮器控制、SB1901—雨刮器复位图3P3控制箱面板左侧SA3102—交流照明开关、SA1...
