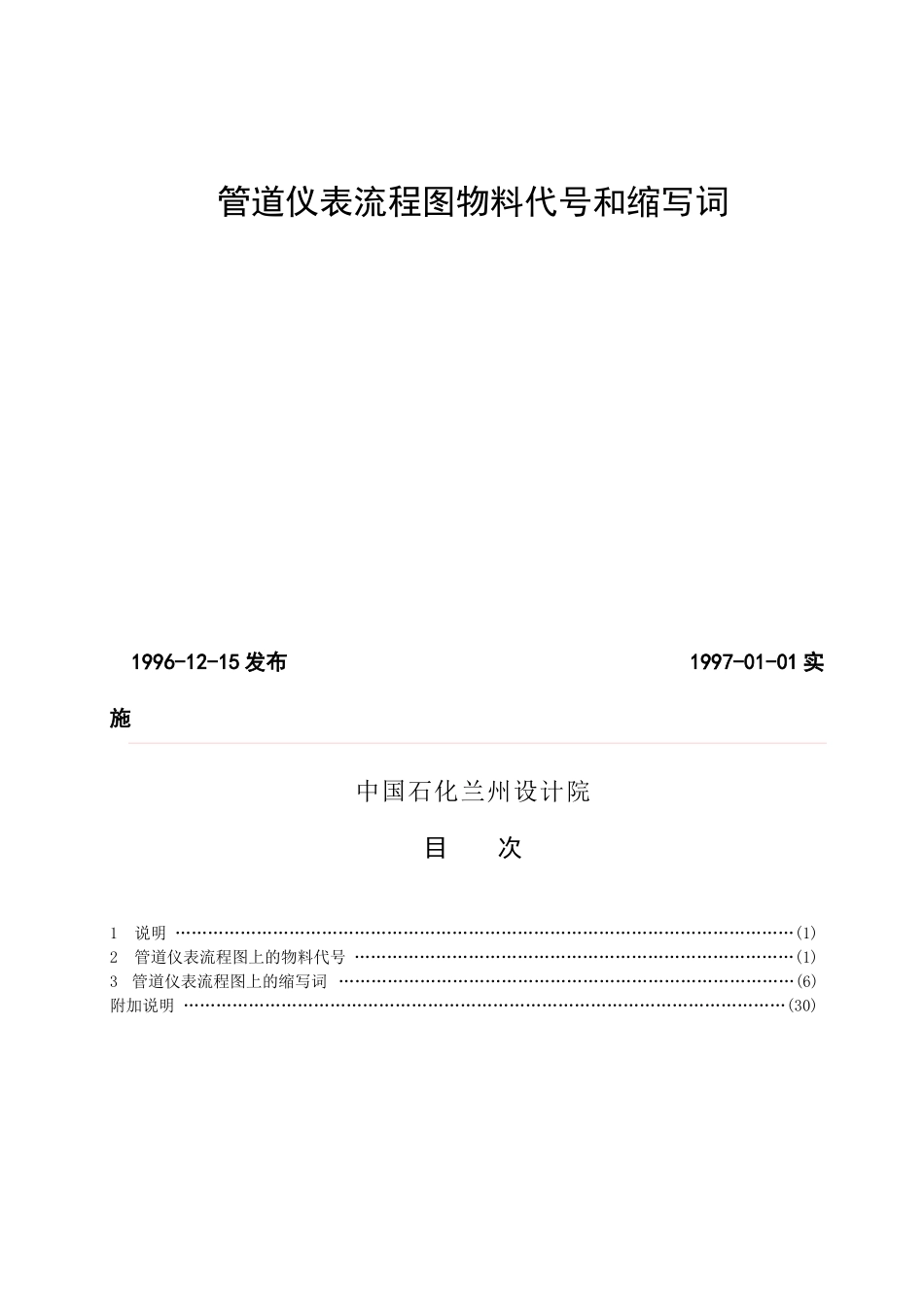

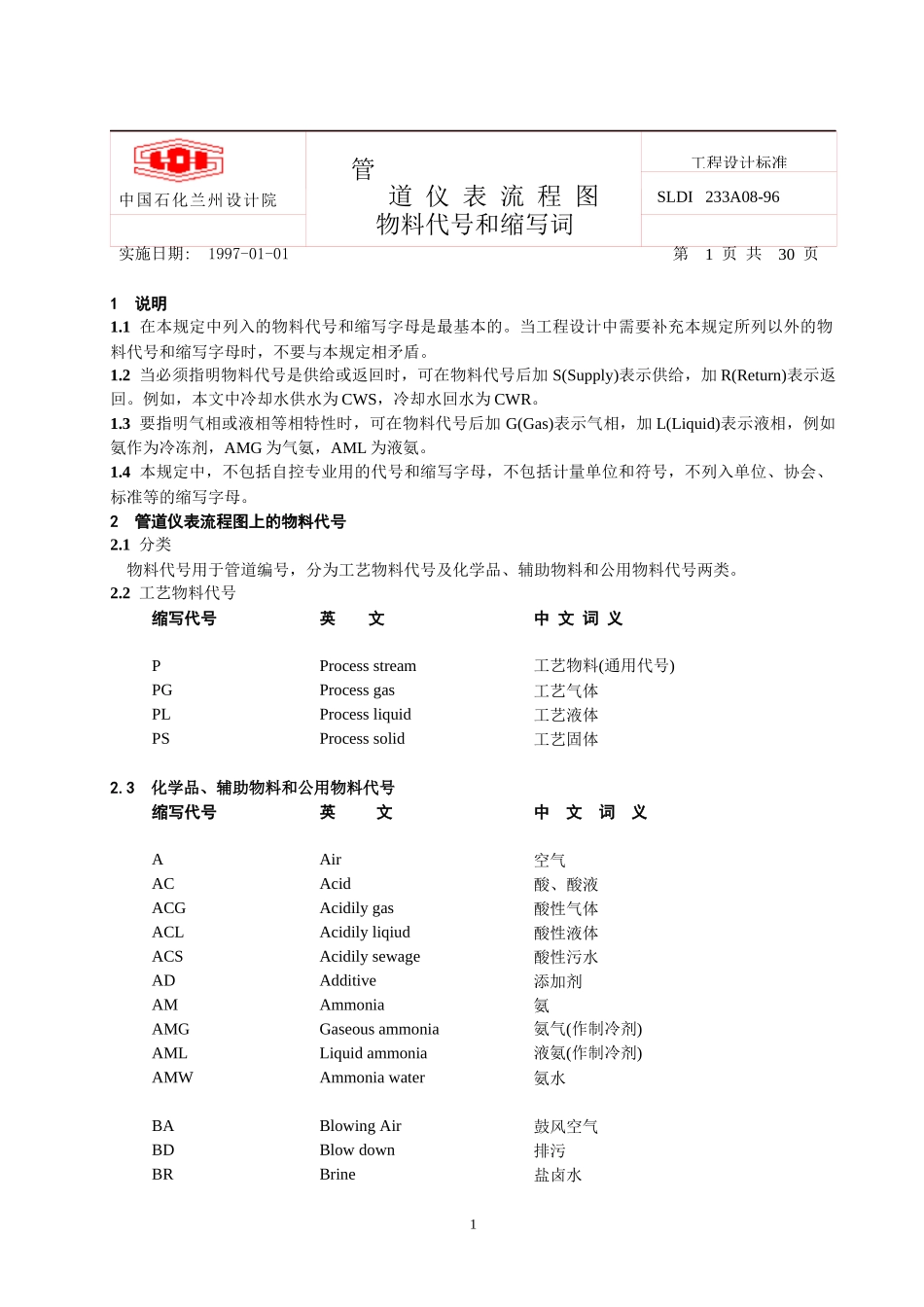

管道仪表流程图物料代号和缩写词1996-12-15发布1997-01-01实施中国石化兰州设计院目次1说明……………………………………………………………………………………………………(1)2管道仪表流程图上的物料代号………………………………………………………………………(1)3管道仪表流程图上的缩写词…………………………………………………………………………(6)附加说明…………………………………………………………………………………………………(30)中国石化兰州设计院SLDI233A08-96实施日期:1997-01-01第1页共30页1说明1.1在本规定中列入的物料代号和缩写字母是最基本的。当工程设计中需要补充本规定所列以外的物料代号和缩写字母时，不要与本规定相矛盾。1.2当必须指明物料代号是供给或返回时，可在物料代号后加S(Supply)表示供给，加R(Return)表示返回。例如，本文中冷却水供水为CWS，冷却水回水为CWR。1.3要指明气相或液相等相特性时，可在物料代号后加G(Gas)表示气相，加L(Liquid)表示液相，例如氨作为冷冻剂，AMG为气氨，AML为液氨。1.4本规定中，不包括自控专业用的代号和缩写字母，不包括计量单位和符号，不列入单位、协会、标准等的缩写字母。2管道仪表流程图上的物料代号2.1分类物料代号用于管道编号，分为工艺物料代号及化学品、辅助物料和公用物料代号两类。2.2工艺物料代号缩写代号英文中文词义PProcessstream工艺物料(通用代号)PGProcessgas工艺气体PLProcessliquid工艺液体PSProcesssolid工艺固体2.3化学品、辅助物料和公用物料代号缩写代号英文中文词义AAir空气ACAcid酸、酸液ACGAcidilygas酸性气体ACLAcidilyliqiud酸性液体ACSAcidilysewage酸性污水ADAdditive添加剂AMAmmonia氨AMGGaseousammonia氨气(作制冷剂)AMLLiquidammonia液氨(作制冷剂)AMWAmmoniawater氨水BABlowingAir鼓风空气BDBlowdown排污BRBrine盐卤水管道仪表流程图物料代号和缩写词工程设计标准1第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页BWBoilerfeedwater锅炉给水CSteamycondensate水蒸汽凝液CACaustic碱、碱液CAGCausticgas碱性气体CALCausticliquid碱性液体CASCausticsewage碱性污水CATCatalyst催化剂CCACarriercatalystAir催化剂载运空气CDRChemicalDrain化学污水放净CHWChilledwater冷冻冷水(指0℃以上)CLChlorine氯CMChemicals化学品CNSCleansewage清净下水COCoolingoil冷油(冷却油)COOCarbondioxide二氧化碳CRSContaminatedrainandsewage污染下水(指污染的雨水、冲洗水、放净水、排水)CSWChilledsaltwater冷冻盐水(指0℃以下)CTMCoolingtransfermaterial冷载体CWCoolingwater冷却水CWRCoolingwaterreturn冷却水回水CWSCoolingwatersupply冷却水供水DAWDealkalizedwater脱碱水(用于除盐水系统)DEWDemineralizedwater除盐水(脱盐水)DFDryFlare干火炬排放气DRDrain排水、排液DWDomesticwater生活用水、饮用水EAExhaustair排出空气EREthane(orethylene)refrigerant乙烷(或乙烯)冷冻剂ESExhauststeam排出蒸汽FFlareexhaust火炬排放气FAFillingAir填充空气FGFuelgas燃料气FLGFluegas烟道气FLWFiltratedwater过滤水FOFueloil燃料油FOSFoamingsolution泡沫液FRFreonrefrigerant氟里昂冷冻剂第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页FTFusedsalt熔盐FWFirewater消防水GOGlandoil填料油GWGasedwater加气水、溶气水HHydrogen氢气HAHydrochloricacid盐酸HCHighpressurecondensate高压蒸汽凝液HFHotFlare热火炬排放气HOHeatingoil热油、加热油、热载油HSHighpressuresteam高压蒸汽HSSHighpressuresaturatedsteam高压饱和蒸汽HSUHighpressuresupersteam高压过热蒸汽HTMHeattransfermaterial热载体HWHotwater热水HWRHotwaterreturn热水回水(用于采暖、加热、空调等)HWSHotwatersupply热水给水(用于采暖、加热、空调等)HYLHydraulicliquid液压液体HYOHydraulicoil液压油HYWHydraulicwater液压水IAInstrumentair仪表空气ICWIntermadiatecoolingwater冷却水二次用水IDWIndustrialsnddomesticwater生产和...
