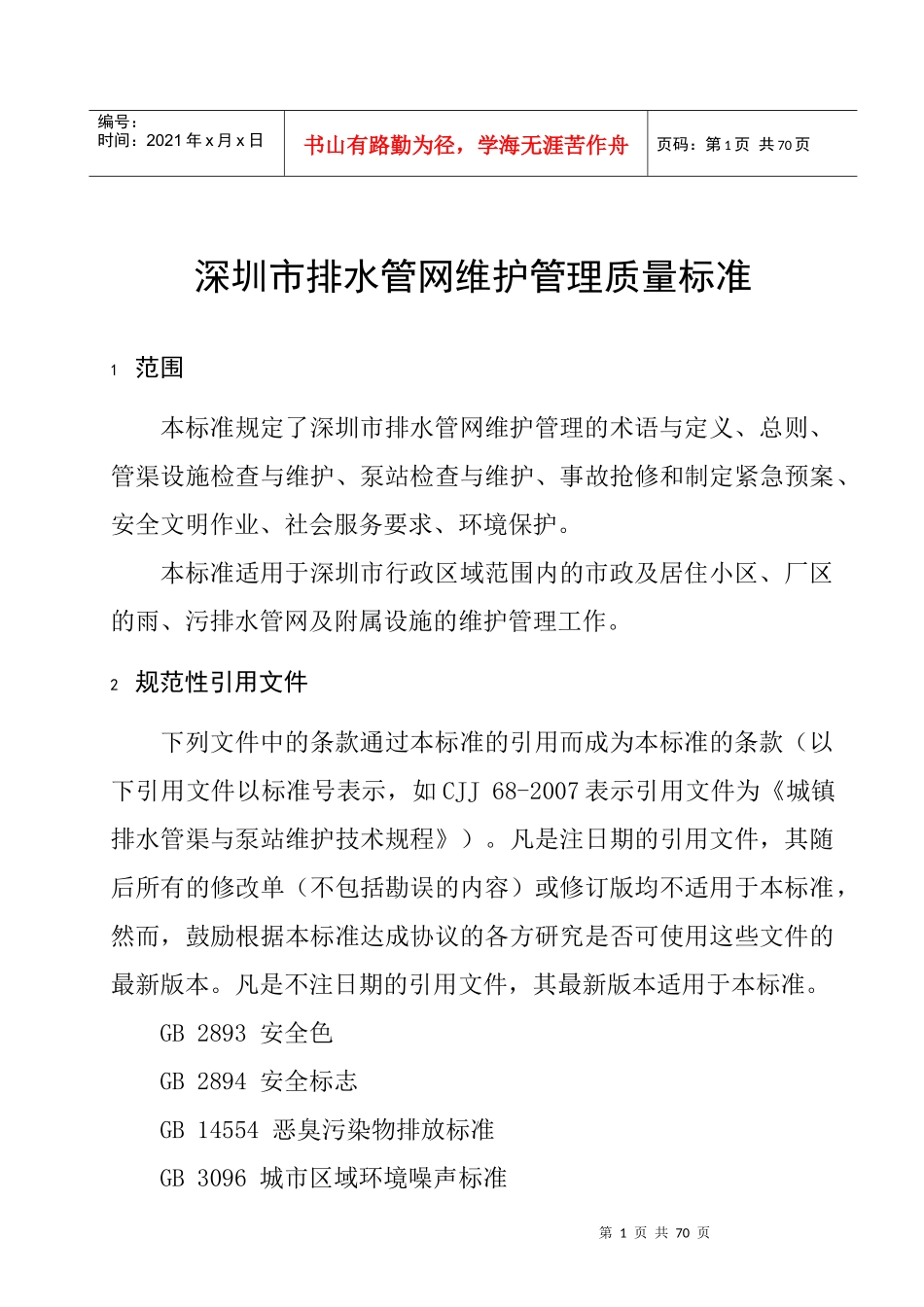

深圳市标准化指导性技术文件深圳市排水管网维护管理质量标准深圳市质量技术监督局发布SZDB/ZXXXX—XXXXII第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页深圳市排水管网维护管理质量标准1范围本标准规定了深圳市排水管网维护管理的术语与定义、总则、管渠设施检查与维护、泵站检查与维护、事故抢修和制定紧急预案、安全文明作业、社会服务要求、环境保护。本标准适用于深圳市行政区域范围内的市政及居住小区、厂区的雨、污排水管网及附属设施的维护管理工作。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款（以下引用文件以标准号表示，如CJJ68-2007表示引用文件为《城镇排水管渠与泵站维护技术规程》）。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB2893安全色GB2894安全标志GB14554恶臭污染物排放标准GB3096城市区域环境噪声标准第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页GB50150电气装置安装工程电气设备交接试验标准CJJ6-2008排水管道维护安全技术规程CJJ68-2007城镇排水管渠与泵站维护技术规程CJ/T121再生树脂复合材料检查井盖CJ/T130再生树脂复合材料水箅CJ/T3012铸铁检查井盖CJ3082-1999污水排入城市下水道水质标准DL/T596电力设备预防性试验规程JC889钢纤维混凝土检查井盖3术语与定义本标准采用CJJ68-2007中第2章、CJ3082-1999中第3章中下列术语与定义。3.1排水管网又称排水管道系统，是收集和输送雨、污废水的设施，它包括排水管渠及其附属设施、排水泵站等。在本标准中，包括居住小区、厂区等的排水管渠及其附属设施、提升泵站等。3.2合流管用同一种排水管道收集、输送污水和雨水的排水管渠。第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页3.3截污管在合流制排水系统中，或虽然采用了分流制排水体制但由于错接乱排而造成雨、污混流的情况下，为了避免污水直接排入河道、湖泊等自然水体，在合流或混流污水进入水体之前铺设的收集污水管渠。3.4鸭嘴阀防止管道或设备中污水倒流之用的设备，采用具有弹性的橡胶制成。3.5排气阀为排除水泵或压力管内的空气，减轻开泵时给水泵及管道带来冲击压力，而在离心泵体顶部或压力管道局部高处设置的阀门。安装在压力管道上的排气阀其作用与透气井相似，采用排气阀可以降低透气井的高度。3.6压力井在压力管道上设置的装有密封盖板的检查井。井内的管道上装有压力盖板，和底座之间用橡胶密封条和螺栓连接。3.7第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页透气井为使排水管道内空气流通、压力稳定，而设置的与大气相通的构筑物。3.8截流井在被截流合流（混流）管渠上截取污水的构筑物。最简单的截流井是在井中设置截流槽，槽顶与截流管的管顶相平。3.9护岸坡脚在护坡式堤岸下部，用于保持护坡稳定而设置的纵向钢筋混凝土梁。坡脚底部通常需要打入短桩。3.10重点排污单位每年排水量大于15万立方米的排污企业和重要的公共机构、客户。3.11平均养护率通常指一年内对某一排水设施的平均养护次数，也称年平均养护率。计算公式:Y=w/s式中：y－平均养护率（％）第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页w－全年完成养护工程量（米、座次等）s－设施量（米、座次等）3.12平均疏通率特指排水管道的平均养护率。如某区全年疏通长度达400km，而该区的管道长度为200km，则该区的平均疏通率为200％。3.13污水收集率（％）指通过排水管道将污水收集到污水处理厂或终端污水处理设施的量占全部污水排放量的比例。3.14设备完好率无故障设备台时占全部设备台时的比例。3.15机组可运行率无故障机组加上有轻微故障但仍能运行的机组占全部机组的比例。4总则4.1排水管网应实行统一规划、配套建设、分级...
