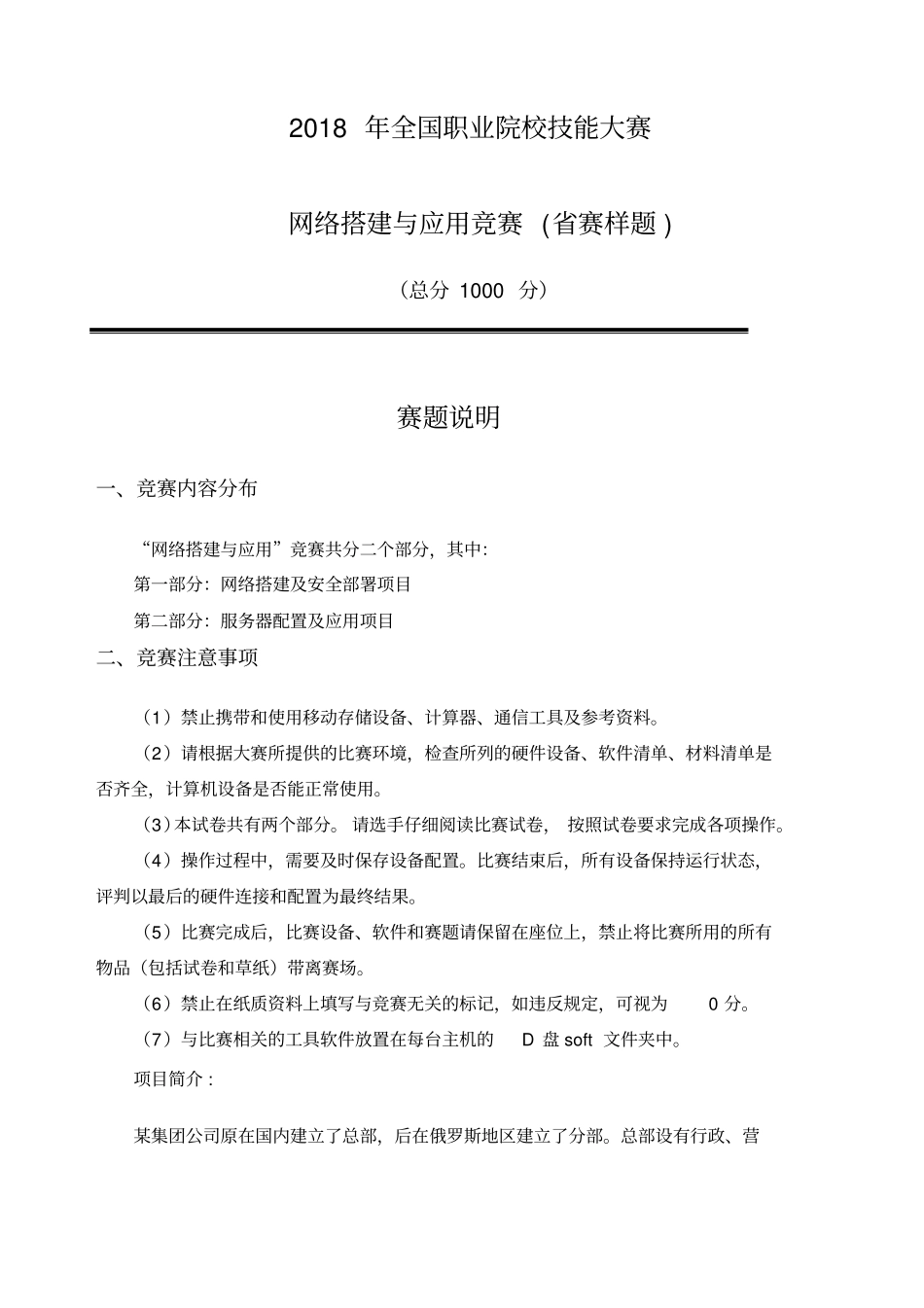

2018年全国职业院校技能大赛网络搭建与应用竞赛(省赛样题)(总分1000分)赛题说明一、竞赛内容分布“网络搭建与应用”竞赛共分二个部分,其中:第一部分:网络搭建及安全部署项目第二部分:服务器配置及应用项目二、竞赛注意事项(1)禁止携带和使用移动存储设备、计算器、通信工具及参考资料。(2)请根据大赛所提供的比赛环境,检查所列的硬件设备、软件清单、材料清单是否齐全,计算机设备是否能正常使用。(3)本试卷共有两个部分。请选手仔细阅读比赛试卷,按照试卷要求完成各项操作。(4)操作过程中,需要及时保存设备配置。比赛结束后,所有设备保持运行状态,评判以最后的硬件连接和配置为最终结果。(5)比赛完成后,比赛设备、软件和赛题请保留在座位上,禁止将比赛所用的所有物品(包括试卷和草纸)带离赛场。(6)禁止在纸质资料上填写与竞赛无关的标记,如违反规定,可视为0分。(7)与比赛相关的工具软件放置在每台主机的D盘soft文件夹中。项目简介:某集团公司原在国内建立了总部,后在俄罗斯地区建立了分部。总部设有行政、营销、财务与法务、技术等4个部门,统一进行IP及业务资源的规划和分配,网络采用BGP、OSPF和RIP路由协议。公司规模在2017年快速发展,业务数据量和公司访问量增长巨大。为了更好管理数据,提供服务,集团决定建立自己的小型数据中心及业务服务平台,以达到快速、可靠交换数据,以及增强业务部署弹性的目的。集团总部及俄罗斯地区分部的网络拓扑结构如下图所示。其中一台S4600交换机编号为SW-3,用于实现终端高速接入;两台CS6200交换机VSF虚拟化后编号为SW-Core,作为总部的核心交换机;一台DCFW-1800作为总部的内网防火墙;另一台DCFW-1800作为总部&分部的外网防火墙,存放于ISP机房;一台DCR-2600路由器编号为RT1,作为总部的核心路由器;另一台DCR-2600路由器编号为RT2,作为分部路由器;一台DCWS-6028作为分部机构的有线无线智能一体化控制器,编号为DCWS,通过与WL8200-I2高性能企业级AP配合实现分部无线覆盖。拓扑结构图表1网络设备连接表A设备连接至B设备设备名称接口设备名称接口RT1G0/5FW-2E0/1RT1S0/2RT2S0/1RT1S0/1RT2S0/2SW-1E1/0/28SW-2E1/0/28SW-1E1/0/27SW-2E1/0/27SW-1E1/0/24SW-2E1/0/24SW-1E1/0/23SW-3E1/0/23SW-2E1/0/23SW-3E1/0/24SW-1E1/0/22FW-1E0/1SW-2E1/0/22FW-1E0/2SW-1E1/0/21RT1G0/3SW-2E1/0/21RT1G0/4FW-2E0/3InternetRT2G0/5FW-2E0/2RT2G0/3DCWSE1/0/24DCWSE1/0/1APSW-1E1/0/10Server1NICSW-1E1/0/11Server2NICSW-2E1/0/10Server3NICSW-2E1/0/11Server4NIC表2.网络设备IP地址分配表设备设备名称设备接口IP地址路由器RT1Loopback11/32G0/3/30G0/4/30G0/5/30S0/1-2/30Tunnel1/30RT2G0/5/30G0/G0/G0//23S0/1-2/30Tunnel1/30三层交换机SW-CoreLoopback1/32VLAN10SVIVLAN20SVIVLAN30SVIVLAN40SVIVLAN100SVI/24VLAN200SVIVLAN1000SVI/30VLAN1001SVI/30VLAN1002SVI/30VLAN1003SVI/30防火墙1FW-1Eth0/1-2/30(trust安全域)Eth0/1-21/30(untrust安全域)防火墙2FW-2Eth0/1/30(trust安全域)Eth0/2/30(DMZ安全域)Eth0/3/28(untrust安全域),对端地址:/28二层交换机SW-3VLAN200SVI表3.服务器IP地址分配表宿主机虚拟主机名称域名信息服务角色系统及版本信息IPv4地址信息Server1ESXI-A1ESXI-1虚拟化Win2008-A1服务器WDS服务器DFS服务器FTP服务器WindowsServer2008R2Centos-A1MAIL服务器PXE服务器CentosServer2ESXI-B1ESXI-2虚拟化Centos-B1逻辑卷磁盘NTP服务器CentosCentos-B2FTP服务器Samba服务器CentosServer3(VCENTER服务器)Win2008-C1WEB服务器故障转移集群服务WindowsServer2008R2Openfiler-C1存储服务器Centos-C1WEB服务器数据库服务器CentosWIN7-C1Client模板Windows7WIN7-C27Server4Win2012-D1域控制器DNS服务器CA证书服务器DFS服务器WindowsServer2012R2Win2008-D1WEB服务器故障转移集群服务WindowsServer2008R2Win2008-D2Tomcat服务器WindowsServer2008R2Centos-D1域名服务器代理服务器Centos网络搭建及安全部署项目(500分)【说明】(1)设备console线有两条。交换机,AC,防火墙使用同一条console线...
