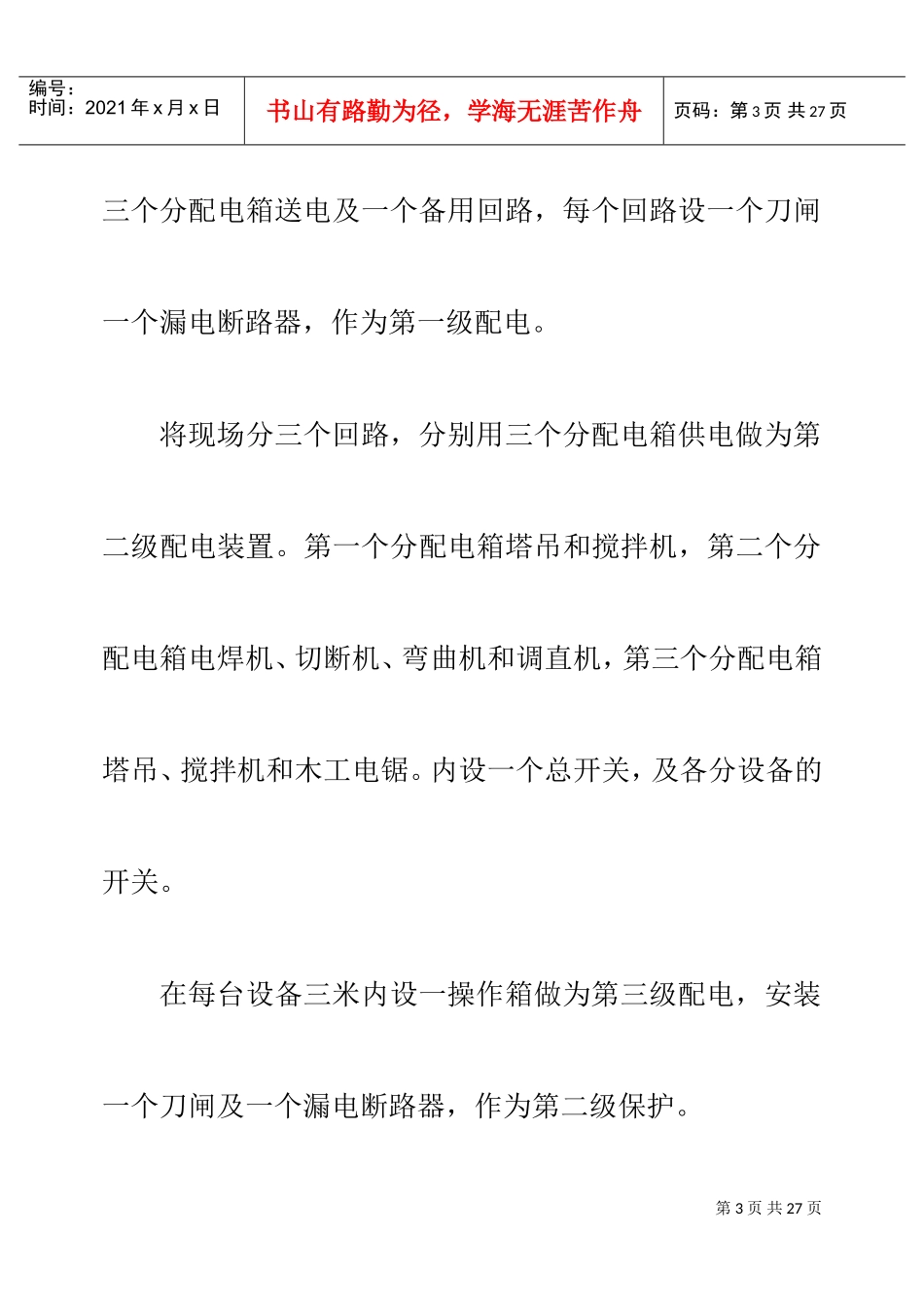

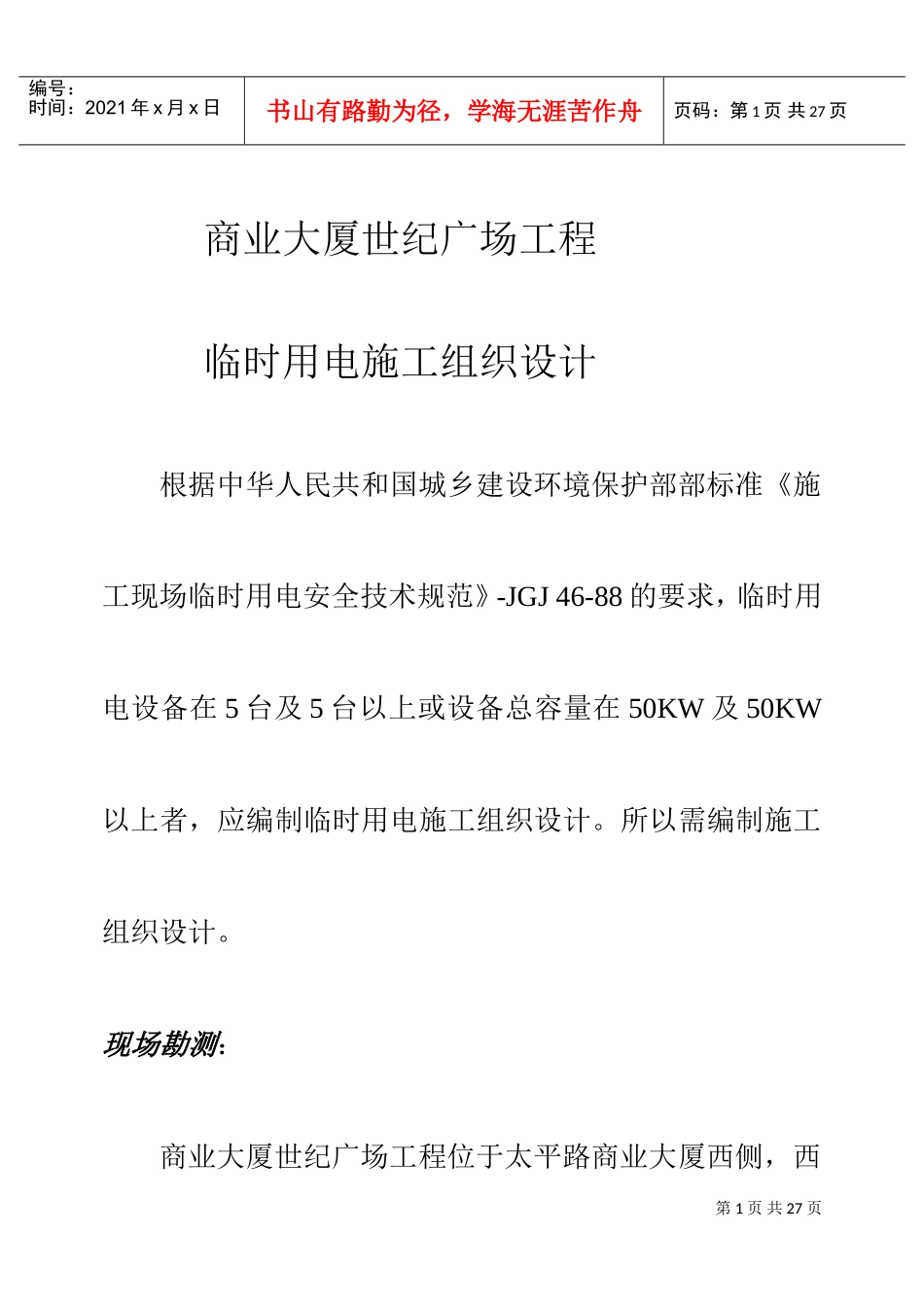

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页商业大厦世纪广场工程临时用电施工组织设计根据中华人民共和国城乡建设环境保护部部标准《施工现场临时用电安全技术规范》-JGJ46-88的要求，临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。所以需编制施工组织设计。现场勘测：商业大厦世纪广场工程位于太平路商业大厦西侧，西第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页牡丹街与长安街之间。建成之后与原商业大厦连成一个整体。建筑长64。5米、宽24米、高12层45米。总建筑面积----------米。现场临时用电电源引自工地南侧380V低压供电线路，三相四线制引入后，按规范要求重复接地后，采用TN─S接零保护系统供电。根据规范要求按照三级配电、两级保护的原则，总配电箱采用自动空气开关作为总开关，下分四个回路分别给第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页三个分配电箱送电及一个备用回路，每个回路设一个刀闸一个漏电断路器，作为第一级配电。将现场分三个回路，分别用三个分配电箱供电做为第二级配电装置。第一个分配电箱塔吊和搅拌机，第二个分配电箱电焊机、切断机、弯曲机和调直机，第三个分配电箱塔吊、搅拌机和木工电锯。内设一个总开关，及各分设备的开关。在每台设备三米内设一操作箱做为第三级配电，安装一个刀闸及一个漏电断路器，作为第二级保护。第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页本系统利用桩基础主筋经过测试，符合规范要求作为重复接地的接地体。本用电系统主配电室设于建筑物南侧，-----用电负荷计算：设备数量额定容量备注混凝土搅拌机一台5．5kw混凝土振捣器四台4×1.5kw塔式起重机两台2×15kw2×3kw2×2.8kw卷扬转向前后钢筋切断机一台2.2kw钢筋弯曲机一台2.2kw钢筋调直机一台2.2kw木工电锯一台3.0kw电焊机两台1×30kw照明20kw第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页计算负荷1、混凝土搅拌机k=1cosφ=0.65tgφ=1.17第6页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页2、混凝土振捣器k=0.7cosφ=0.7tgφ=1.023、塔式起重机k=0.7cosφ=0.65tgφ=1.17第7页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页4、钢筋切断机k=0.5cosφ=0.7tgφ=1.025、钢筋弯曲机k=0.5cosφ=0.7tgφ=1.026、钢筋调直机k=0.7cosφ=0.65tgφ=1.17第8页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共27页7、木工电锯k=0.6cosφ=0.65tgφ=1.178、电焊机k=0.45cosφ=0..45tgφ=1.989、照明k=0.35cosφ=1tgφ=0第9页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共27页总负荷量计算：对于低压干线可取=0.9选择干线导线截面第10页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共27页查表后选用:VLV-4×70↑电力电缆载流量为160A，直埋满足要求选择总开关：用DZ20-250/330160A第一分配电箱设备选择：1塔吊一台：第11页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共27页2混凝土搅拌机k=1cosφ=0.65tgφ=1.17总：=0.9第12页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共27页查表选择VLV4×10平方电缆直埋、额定电流塔吊48+6.8+6=60.8A搅拌机11AI=60.8+11=71.8A选DZ15LE–100/4902-100A漏电断路器作为第一级保护第13页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共27页第二分配电箱设备选择：切断机：P1=1.1Q1=1.12弯曲机：P2=1.1Q1=1.12调直机：P=1.54Q=1.8电焊机：P=13.5Q=26.73第14页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共27页查表选择VLV4×10平方电缆直埋第15页共27页编号：时间：2021年x月x日书山有路勤为径，...
