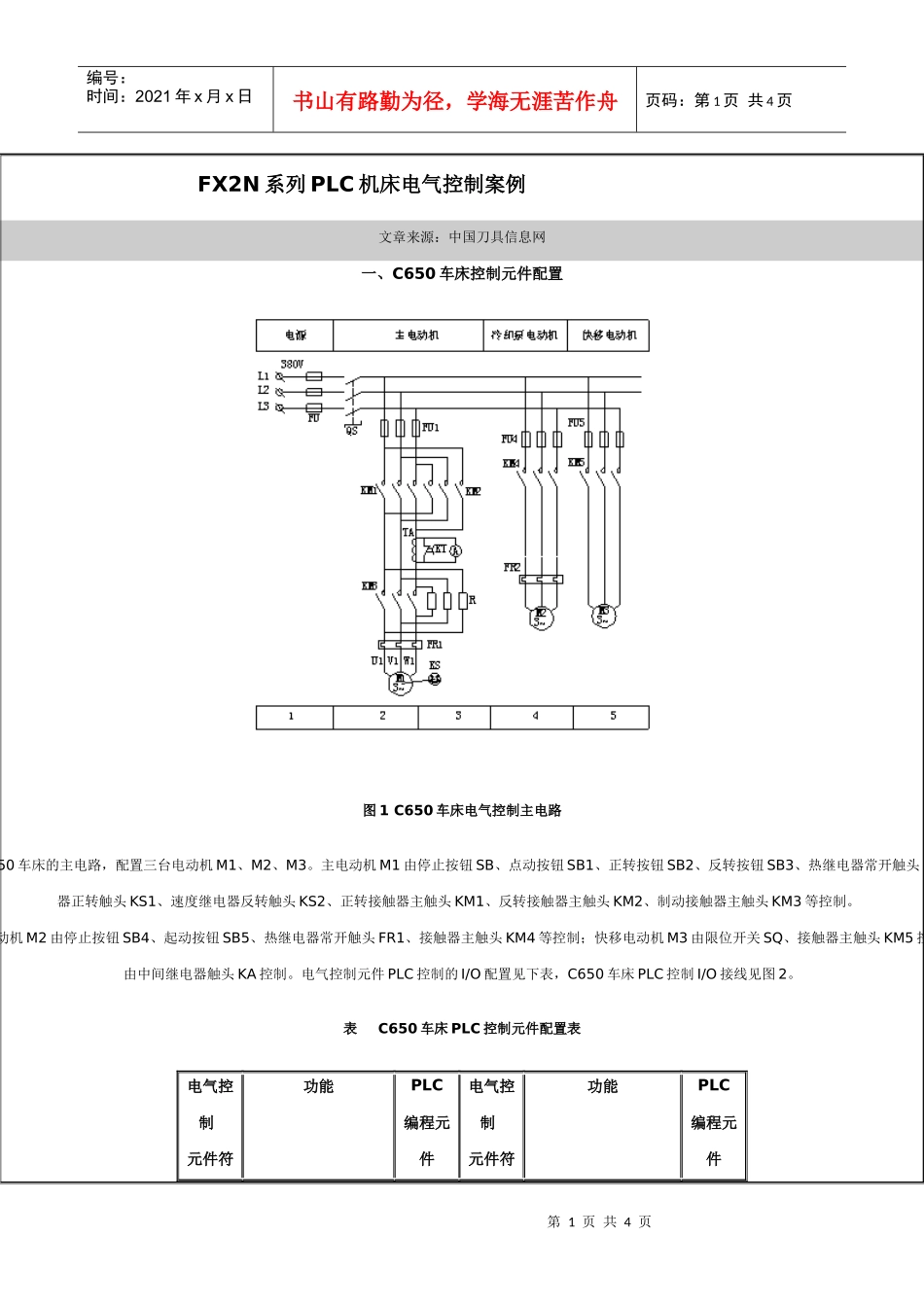

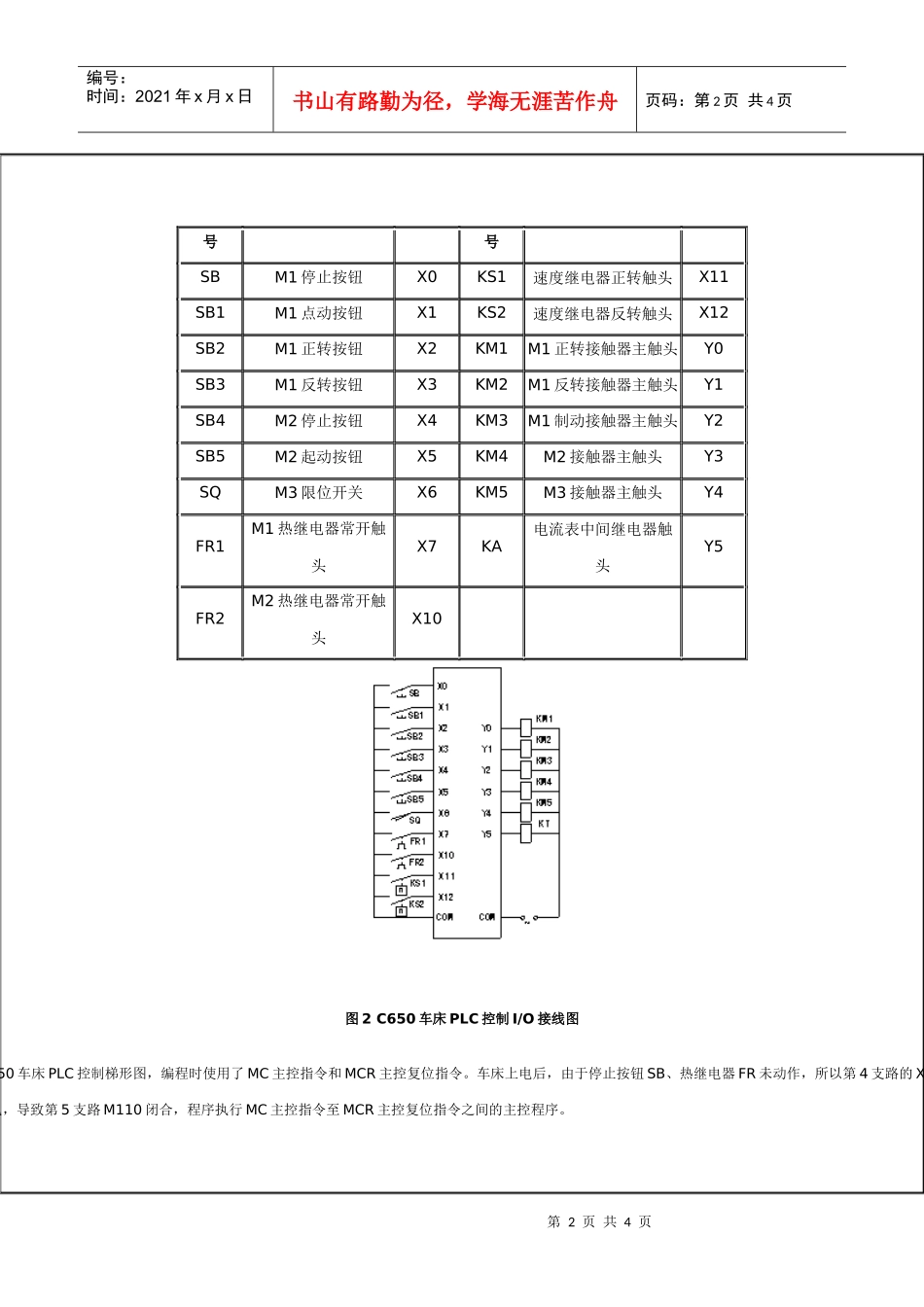

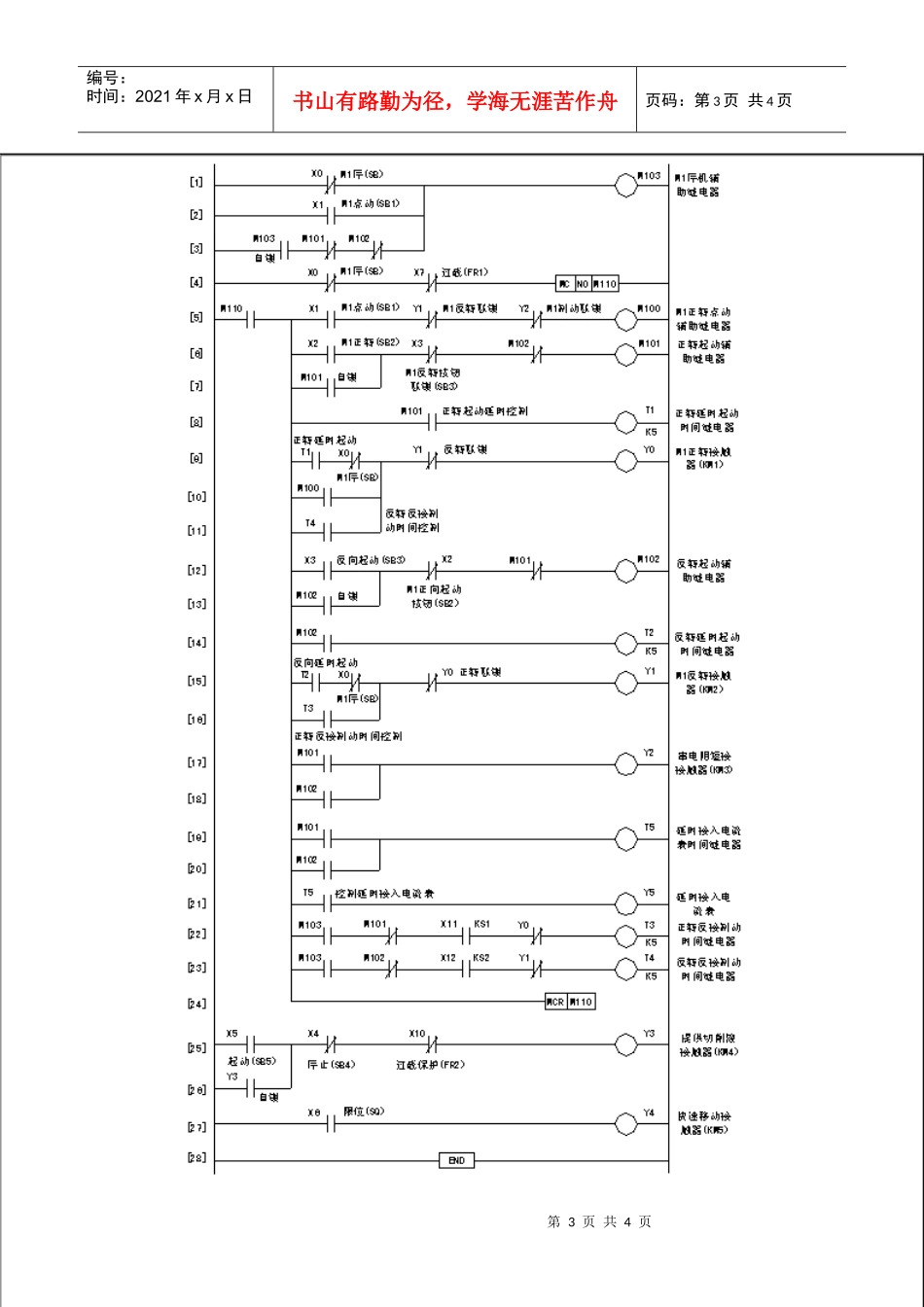

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页FX2N系列PLC机床电气控制案例文章来源：中国刀具信息网一、C650车床控制元件配置图1C650车床电气控制主电路C650车床的主电路，配置三台电动机M1、M2、M3。主电动机M1由停止按钮SB、点动按钮SB1、正转按钮SB2、反转按钮SB3、热继电器常开触头FR1器正转触头KS1、速度继电器反转触头KS2、正转接触器主触头KM1、反转接触器主触头KM2、制动接触器主触头KM3等控制。冷却泵电动机M2由停止按钮SB4、起动按钮SB5、热继电器常开触头FR1、接触器主触头KM4等控制；快移电动机M3由限位开关SQ、接触器主触头KM5控制；电流表由中间继电器触头KA控制。电气控制元件PLC控制的I/O配置见下表，C650车床PLC控制I/O接线见图2。表C650车床PLC控制元件配置表电气控制元件符功能PLC编程元件电气控制元件符功能PLC编程元件第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页号号SBM1停止按钮X0KS1速度继电器正转触头X11SB1M1点动按钮X1KS2速度继电器反转触头X12SB2M1正转按钮X2KM1M1正转接触器主触头Y0SB3M1反转按钮X3KM2M1反转接触器主触头Y1SB4M2停止按钮X4KM3M1制动接触器主触头Y2SB5M2起动按钮X5KM4M2接触器主触头Y3SQM3限位开关X6KM5M3接触器主触头Y4FR1M1热继电器常开触头X7KA电流表中间继电器触头Y5FR2M2热继电器常开触头X10图2C650车床PLC控制I/O接线图C650车床PLC控制梯形图，编程时使用了MC主控指令和MCR主控复位指令。车床上电后，由于停止按钮SB、热继电器FR未动作，所以第4支路的X0通电，导致第5支路M110闭合，程序执行MC主控指令至MCR主控复位指令之间的主控程序。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页
