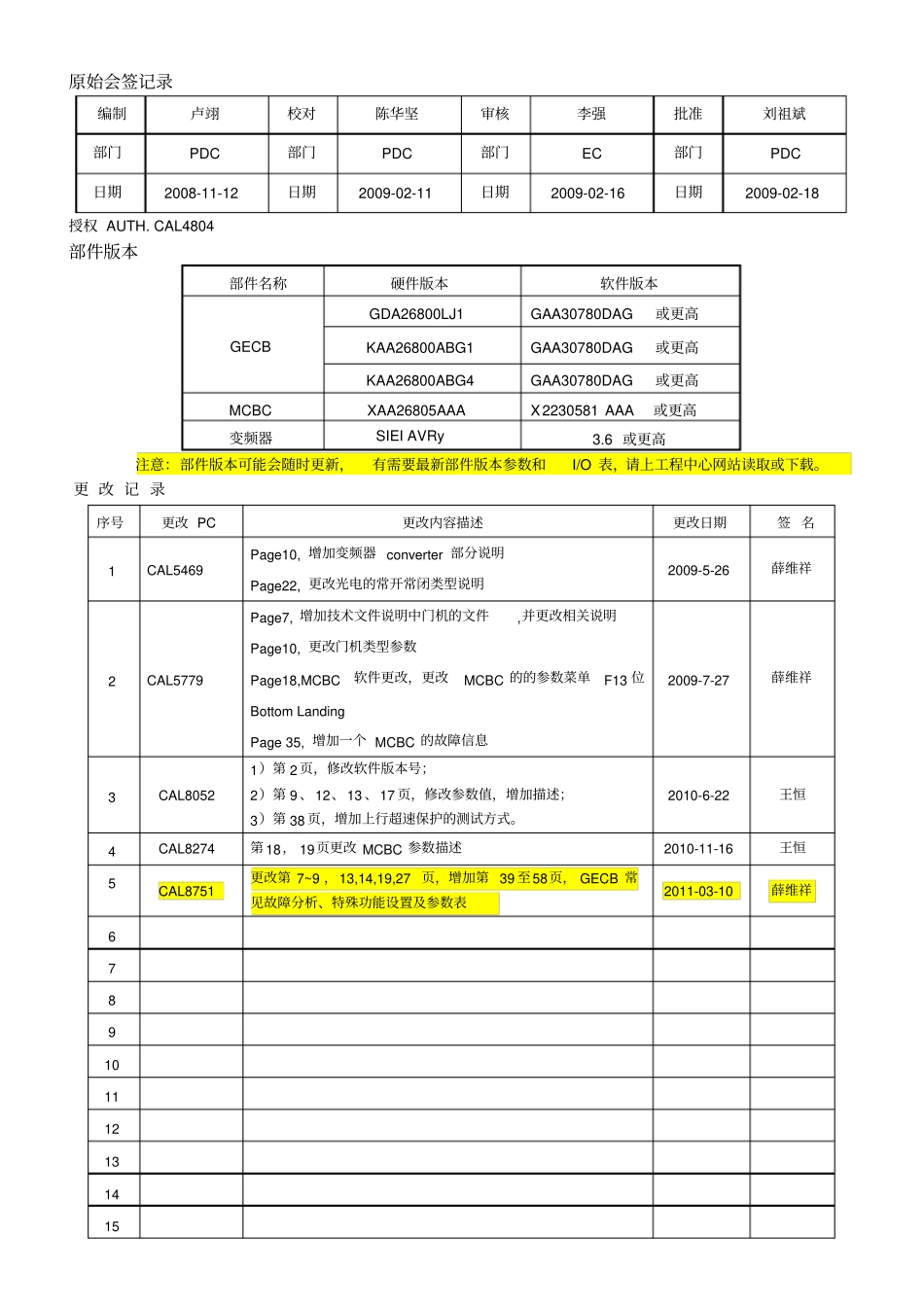

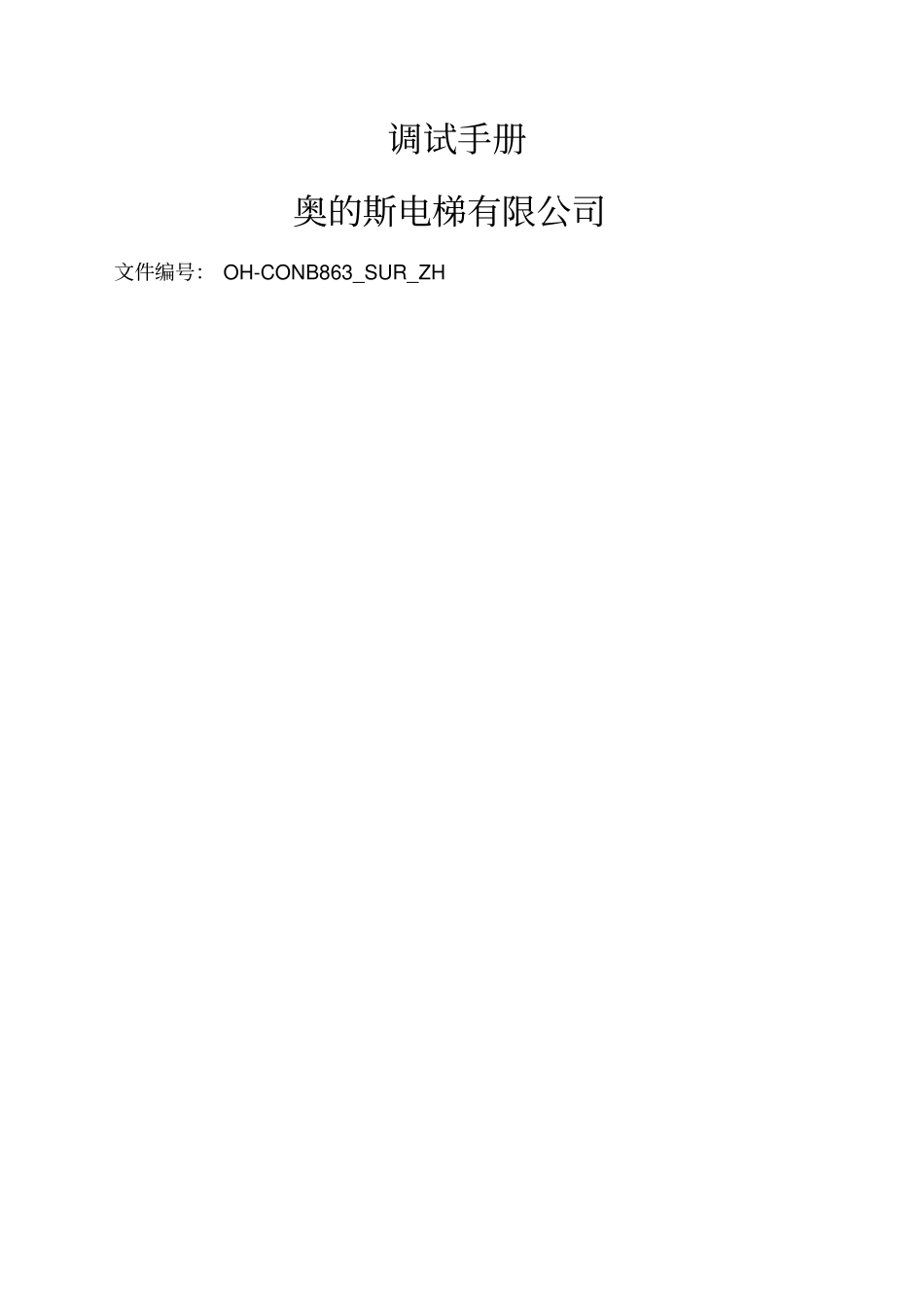

调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录编制卢翊校对陈华坚审核李强批准刘祖斌部门PDC部门PDC部门EC部门PDC日期2008-11-12日期2009-02-11日期2009-02-16日期2009-02-18授权AUTH.CAL4804部件版本部件名称硬件版本软件版本GECBGDA26800LJ1GAA30780DAG或更高KAA26800ABG1GAA30780DAG或更高KAA26800ABG4GAA30780DAG或更高MCBCXAA26805AAAX2230581AAA或更高变频器SIEIAVRy3.6或更高注意：部件版本可能会随时更新，有需要最新部件版本参数和I/O表，请上工程中心网站读取或下载。更改记录序号更改PC更改内容描述更改日期签名1CAL5469Page10,增加变频器converter部分说明Page22,更改光电的常开常闭类型说明2009-5-26薛维祥2CAL5779Page7,增加技术文件说明中门机的文件,并更改相关说明Page10,更改门机类型参数Page18,MCBC软件更改，更改MCBC的的参数菜单F13位BottomLandingPage35,增加一个MCBC的故障信息2009-7-27薛维祥3CAL80521）第2页，修改软件版本号；2）第9、12、13、17页，修改参数值，增加描述；3）第38页，增加上行超速保护的测试方式。2010-6-22王恒4CAL8274第18，19页更改MCBC参数描述2010-11-16王恒5CAL8751更改第7~9，13,14,19,27页，增加第39至58页，GECB常见故障分析、特殊功能设置及参数表2011-03-10薛维祥678910111213141516ThisworkandtheinformationitcontainsarethepropertyofXiziOtisElevatorCompany(“XOEC”).Itisdelivered～othersontheexpressconditionthatitwillbeusedonlyfor,oronbehalfof,XOEC;thatneitheritnortheinformationitcontainswillbereportedordisclosed,inwholeorinpart,withoutthepriorwrittenconsentofXOEC,andthatondemanditandanycopieswillbepromptlyreturned～XOEC.目录1概述2检修模式运行条件检查3检修模式GECB上电检查4变频器参数设置5MCBC参数确认6主机自学习7编码器定位8模拟输出入口整定9电梯运行方向检查10点动运行模式11位置参考系统调整12首次正常运行准备13井道位置自学习14DCS（门检测运行）操作15正常运行16平衡系数调整17正常运行的平层位置的调整18故障排除19上行超速保护测试操作20GECB常见问题处理21GECB特殊功能设置22GECB参数设置概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。1.1.总体框图下图为OH-CONB863控制系统的基本框图和信号流程图。1.2.技术文件——使用指南（GAA30780DAA-Fsd）——服务器操作手册（GAA30780DAA-Cstm）——服务器参考列表（GAA30780DAB-Ref）——安装参数列表（GAA30780DAA-Ins）——I/O列表（GAA30780DAA-IO）——使用指南（XAA26805A11-Fsd）——使用调试手册（西威公司文件编号1S9HS52）——AT120工地调试手册(AT120_OIM_ZH)——AT400工地调试手册(AT400_OIM_ZH)——DO2000工地调试手册(DO2000_OIM_ZH)——DO2000使用指南(GAA24350BD11I_FC1)——DO2000调试说明(GAA24350BD11II_FC1）——DO2000服务器操作手册(GAA24350BD11IVA_FC1）——DO2000服务器参考列表(GAA24350BD11IVB_FC1）——其他非标门机参考随机门机调试资料检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。检查控制柜打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。紧固时请特别注意电源线、动力线的连接（根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）GECB（在控制柜内）MCBC（在控制柜内）DoorOperator（在轿顶）SIEIDrive（在驱动柜内）GECBMCBCBOARDCAN_BUSCANPRSA_ID_IEncoderAnalogD_OPowerA_OSVTCANPRSA_OUISDIS1LV2LV1LS2LSUIBDIBINSDFCINVFBYSWDRIVESpeedrefAnalogExtoutA+A-B+B-/ABDIENAREVFWDSWBY2MSWBREAKFBKSWBYBREAKPOWERPRSINSmessageRSLFixturesSafetyChainInspectboxSIEIDRIVEOUTPUTPRS1.1接线检查按接线图，检查PVT线、随行...
