10kv电缆工程电气施工组织设计VIP免费

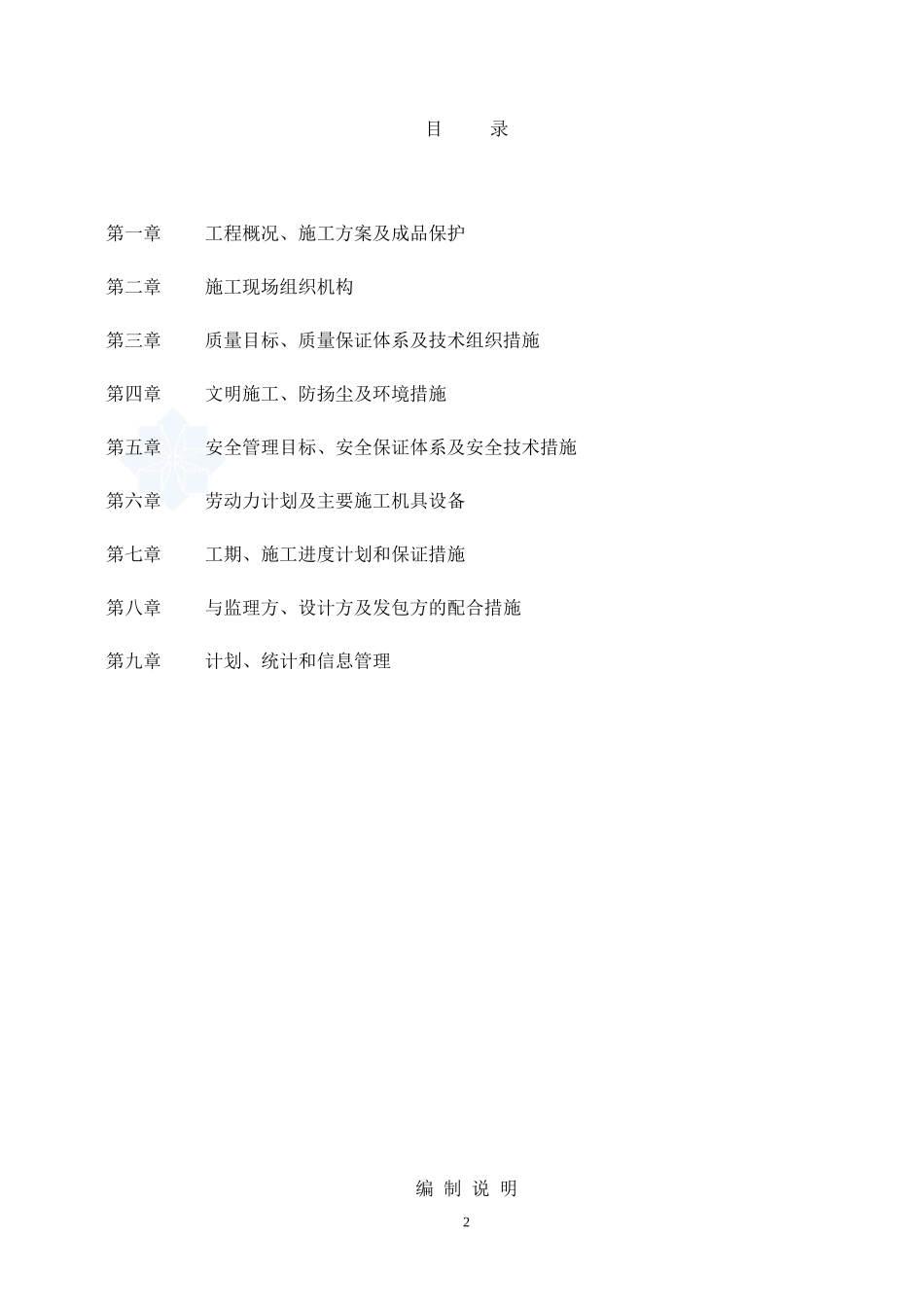

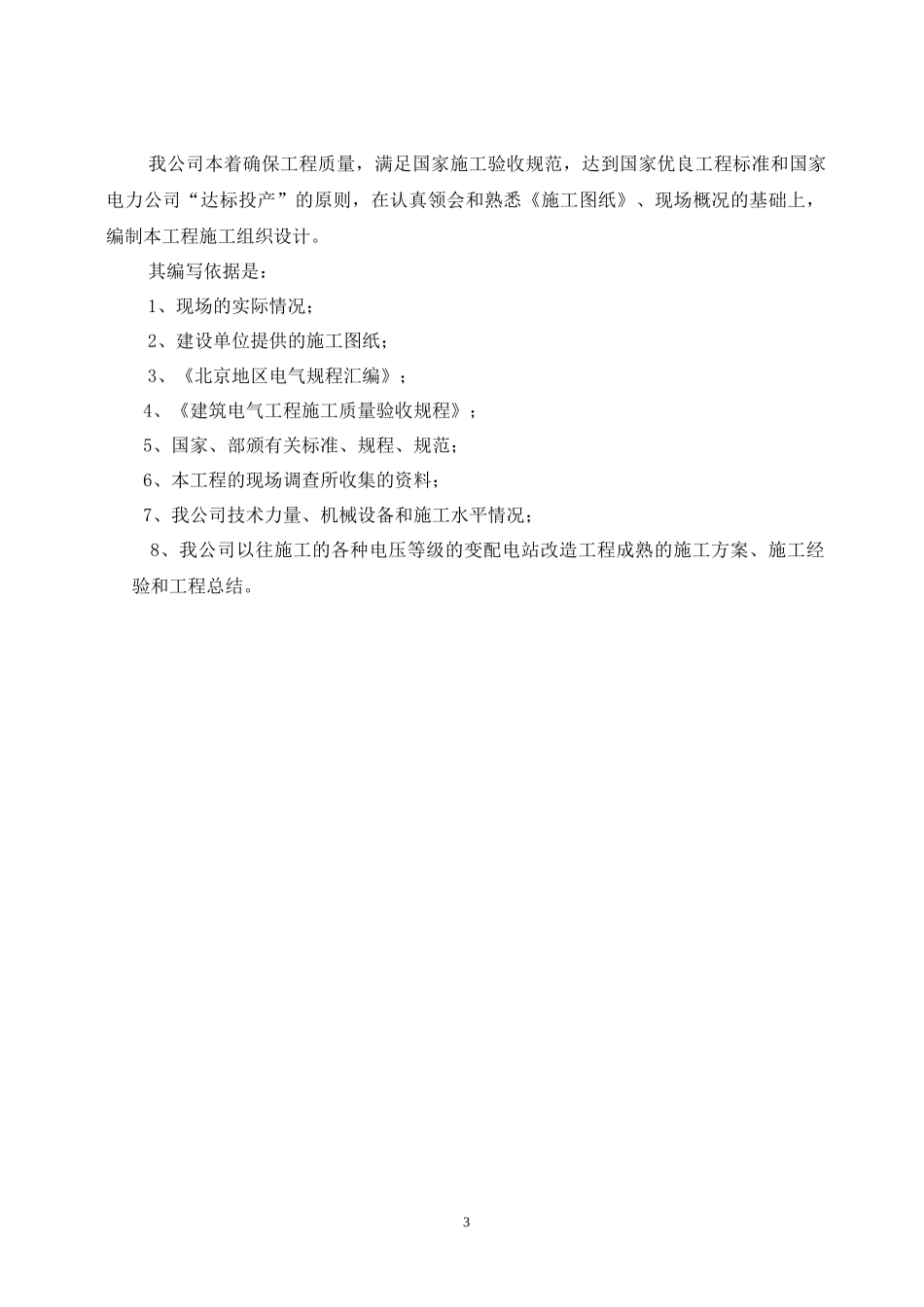

施工组织设计1目录第一章工程概况、施工方案及成品保护第二章施工现场组织机构第三章质量目标、质量保证体系及技术组织措施第四章文明施工、防扬尘及环境措施第五章安全管理目标、安全保证体系及安全技术措施第六章劳动力计划及主要施工机具设备第七章工期、施工进度计划和保证措施第八章与监理方、设计方及发包方的配合措施第九章计划、统计和信息管理编制说明2我公司本着确保工程质量，满足国家施工验收规范，达到国家优良工程标准和国家电力公司“达标投产”的原则，在认真领会和熟悉《施工图纸》、现场概况的基础上，编制本工程施工组织设计。其编写依据是：1、现场的实际情况；2、建设单位提供的施工图纸；3、《北京地区电气规程汇编》；4、《建筑电气工程施工质量验收规程》；5、国家、部颁有关标准、规程、规范；6、本工程的现场调查所收集的资料；7、我公司技术力量、机械设备和施工水平情况；8、我公司以往施工的各种电压等级的变配电站改造工程成熟的施工方案、施工经验和工程总结。3第１页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共41页第一章：工程概况、施工方案及成品保护一、工程概况1、工程内容主要工程量包括：1.电缆部分新敷设ZR-YJY22-8.7/15kV-3*240mm2电缆1800米，制作3*240mm2室内电缆终端头2套，3*240mm2电缆中间头3套。新敷设ZR-YJLY22-8.7/15kV-3*240mm2电缆500米，制作3*240mm2室内电缆终端头4套.新敷设ZR-YJY22-8.7/15kV-3*300mm2电缆3242米，制作3*300mm2室内电缆终端头6套，3*240mm2电缆中间头6套新建电缆16*175水泥排管约1052米，16*175无缝热浸塑钢排管约135米。新建电力井31座，直线井28座，转角井3座。新修过路1800顶管60米，顶管井5座。2.配电室工程，环网开关柜2座，高压配电柜13台，低压柜19台。变压器3台。2、工程工期总日历工期：60日历天计划开工日期：2012年8月4日计划竣工日期：2012年9月30日3、承包范围本工程承包范围为招标项目中的设备安装，电缆敷设、调试、验收工作等，对工程的质量、工期负责。4、施工特点1）本工程施工场地在路边，留给施工周转用的面积不大。尽可能减少电缆的存放时间和节约场地。另外，施工中除了把握住电缆到货时间、合理衔接施工工序外，更好做好施工中的交通安全防范工作、电气成品保护的工作。2）本工程实行监理制，应与监理工程师配合好，接受其监督指导，严格按工艺标准和作业指导书统一施工。3）做好安全防护措施，对全体施工人员进行施工前安全教育，特别是放电缆时要注意交通安全，确保安全施工。第２页共41页第１页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共41页二、施工准备认真做好施工图审查、技术交底和其他技术保障工作，完成施工组织设计、重大施工措施、备料计划、采购文件的编制，并完成材料的采购，施工机械和人力资源配置等工作，满足项目法人在招标文件、施工合同以及其他相关文件条款中规定的施工准备要求。1．技术准备1）由项目总工负责组织有关人员进行施工图的审核工作，施工组织设计的编写和审批工作，重大施工方案的制定工作。由项目经理部负责在整体施工前进行施工技术交底，在关键工序开工前进行分项工程技术交底。2）在接收到甲方或监理工程师根据合同文本提供的全部（或部分）设计文件和施工图纸后，由项目总工组织技术、质量、安全部门的人员对施工图等设计文件结合国家现行标准、规范进行认真审阅。审阅中发现的问题和疑点及时汇总整理称书面材料报项目法人和监理工程师，并主动同设计联系解决方案，落实设计交底时间。3）由项目经理部组织学习本工程的《施工组织设计》及部颁有关规程和制订的安装作业指导书，并在施工中监督执行情况。4）正式施工前，征求运行单位对工程施工标准的意见和建议，研究有关运行单位的反事故措施，进一步增强安装设备运行的可靠性。5）在开工前，由工程项目经理部按照ISO9001标准的培训程序对该工程特殊工艺做好人员技术培训和技术交底工作。6）结合本工程的实际情况，在施工现场由项目总工组织针对设备运输临近带电设备进行安全措施制定及交底工作。同时在施工现场成立QC...
