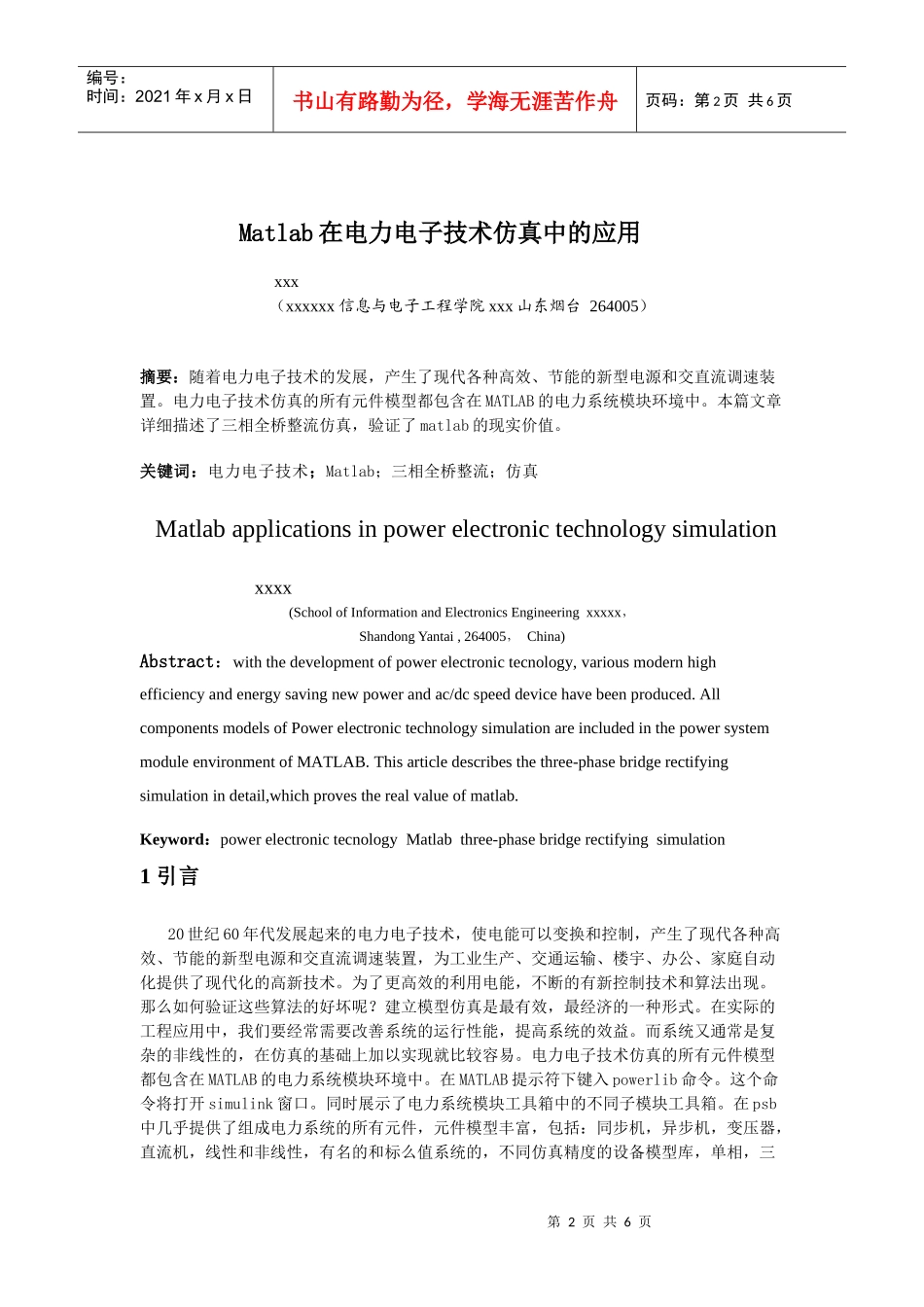

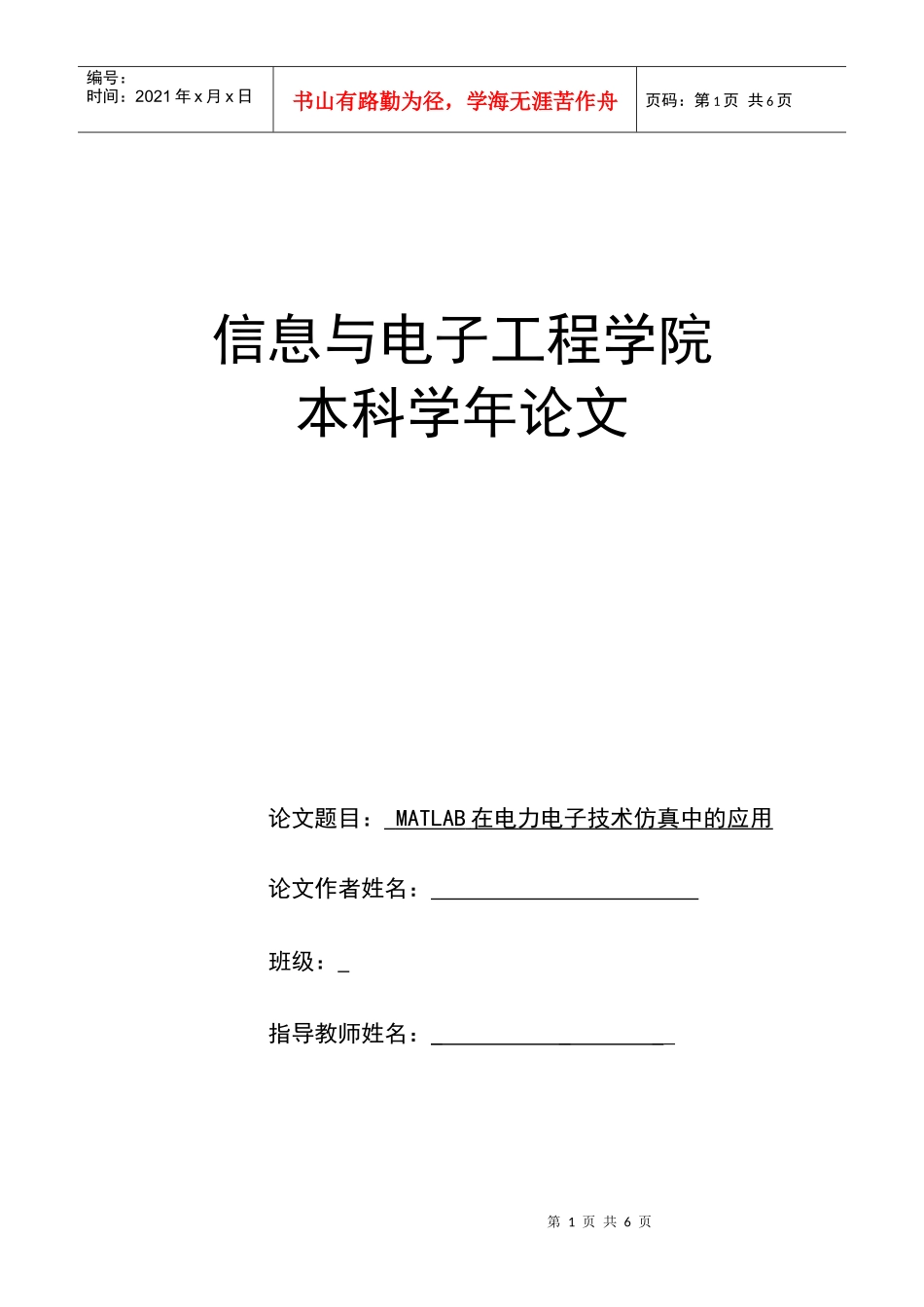

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页信息与电子工程学院本科学年论文论文题目：MATLAB在电力电子技术仿真中的应用论文作者姓名：班级：指导教师姓名：____第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页Matlab在电力电子技术仿真中的应用xxx（xxxxxx信息与电子工程学院xxx山东烟台264005）摘要：随着电力电子技术的发展，产生了现代各种高效、节能的新型电源和交直流调速装置。电力电子技术仿真的所有元件模型都包含在MATLAB的电力系统模块环境中。本篇文章详细描述了三相全桥整流仿真，验证了matlab的现实价值。关键词：电力电子技术；Matlab；三相全桥整流；仿真Matlabapplicationsinpowerelectronictechnologysimulationxxxx(SchoolofInformationandElectronicsEngineeringxxxxx，ShandongYantai,264005，China)Abstract：withthedevelopmentofpowerelectronictecnology,variousmodernhighefficiencyandenergysavingnewpowerandac/dcspeeddevicehavebeenproduced.AllcomponentsmodelsofPowerelectronictechnologysimulationareincludedinthepowersystemmoduleenvironmentofMATLAB.Thisarticledescribesthethree-phasebridgerectifyingsimulationindetail,whichprovestherealvalueofmatlab.Keyword：powerelectronictecnologyMatlabthree-phasebridgerectifyingsimulation1引言20世纪60年代发展起来的电力电子技术，使电能可以变换和控制，产生了现代各种高效、节能的新型电源和交直流调速装置，为工业生产、交通运输、楼宇、办公、家庭自动化提供了现代化的高新技术。为了更高效的利用电能，不断的有新控制技术和算法出现。那么如何验证这些算法的好坏呢？建立模型仿真是最有效，最经济的一种形式。在实际的工程应用中，我们要经常需要改善系统的运行性能，提高系统的效益。而系统又通常是复杂的非线性的，在仿真的基础上加以实现就比较容易。电力电子技术仿真的所有元件模型都包含在MATLAB的电力系统模块环境中。在MATLAB提示符下键入powerlib命令。这个命令将打开simulink窗口。同时展示了电力系统模块工具箱中的不同子模块工具箱。在psb中几乎提供了组成电力系统的所有元件，元件模型丰富，包括：同步机，异步机，变压器，直流机，线性和非线性，有名的和标么值系统的，不同仿真精度的设备模型库，单相，三第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页相的分布和集中参数的传输线，单相，三相断路器及各种电力系统的负荷模型，电力半导体器件库以及控制测量环节，信号显示和模块连接等一般可以在simulink工具箱中找到。2.电力电子变流技术——三相全桥整流仿真2.1整流器件晶闸管及电力晶体管等是主要的电力电子器件，也就是说没有这些器件就没有电力电子技术，电力电子技术的核心是电力变换也就是变流技术。通过对晶闸管等器件的控制从而实现电力变换。晶闸管整流是电力电子技术中最基础的变流技术，通过它可以实现电流从交流到直流的变换。在MATLAB仿真中可以由SimPowersystem模块中提供的电力电子模块PowerElectronic中的Thyristor来提供仿真模块实现。2.2模型建立三相桥式整流电路是电力电子变流技术中非常重要的一个功能，它不仅可以将交流电压转换成直流电压，以用作直流电动机的直流电源，还可调节电动机电枢电压以进行电动机的调速。在电力电子变流电路中，三相桥式整流电路应用十分广泛，鉴于它在工业应用中的广泛性，这里以一，这里以一个带感性负荷的三相桥式整流电路为例，介绍如何运用Matlab／Simulink对它进行仿真。三相桥式整流电路的原理图如图一所示：图一：三相桥式整流电路原理图根据原理可以利用Simulink内的模块建立图二所示的仿真模型。设置三个交流电压源Va、Vb、Vc相角依次相差120，得到整流桥的三相电源。用6个Thyristor构成整流桥，实现交流电压到直流电压的转换。6pulseconvertor产生整流桥的触发脉冲。6个pulseconvertor从上到下分别给1到6号晶闸管触发脉冲。第4页共6页第3页共6页编号：时间：20...
