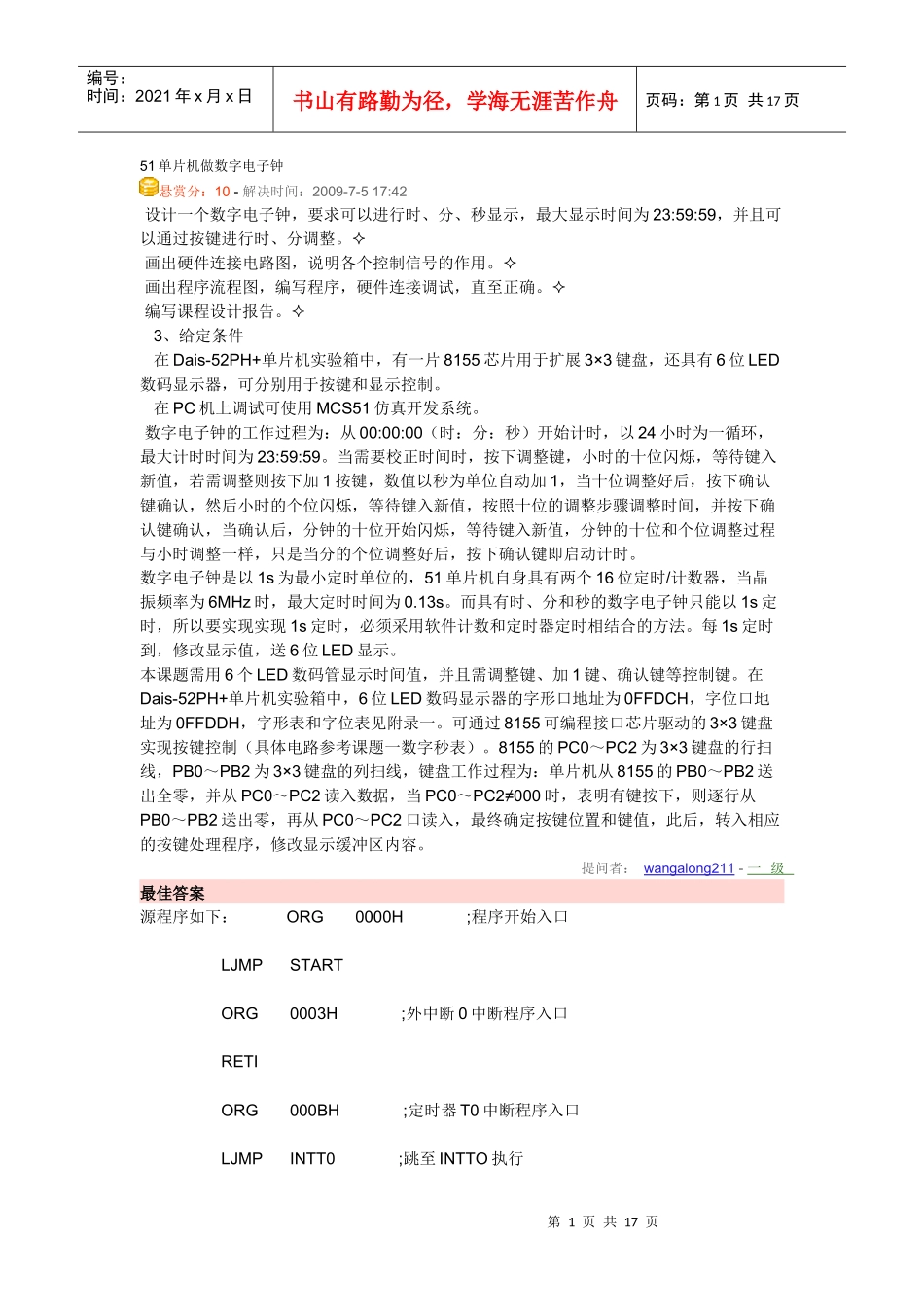

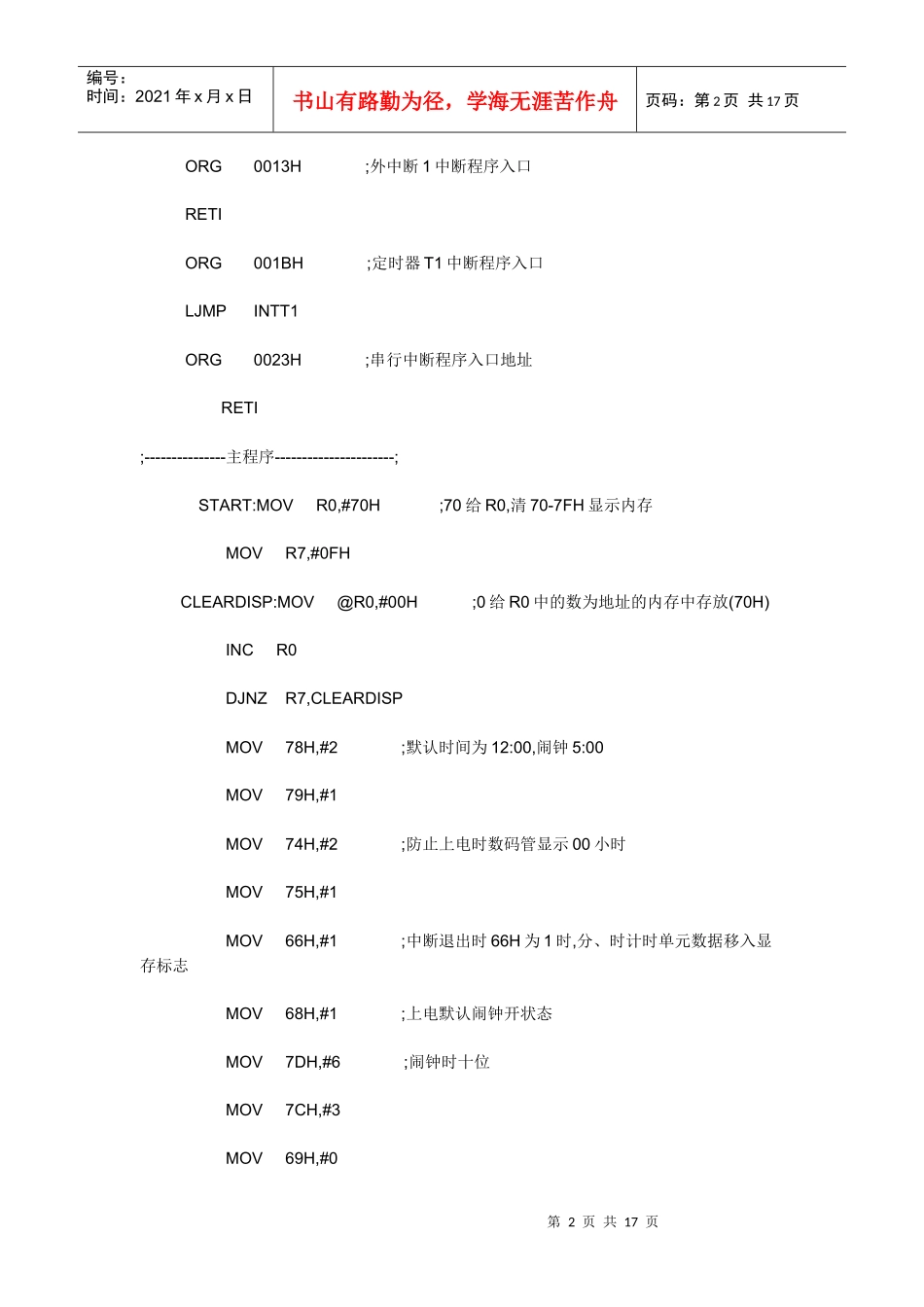

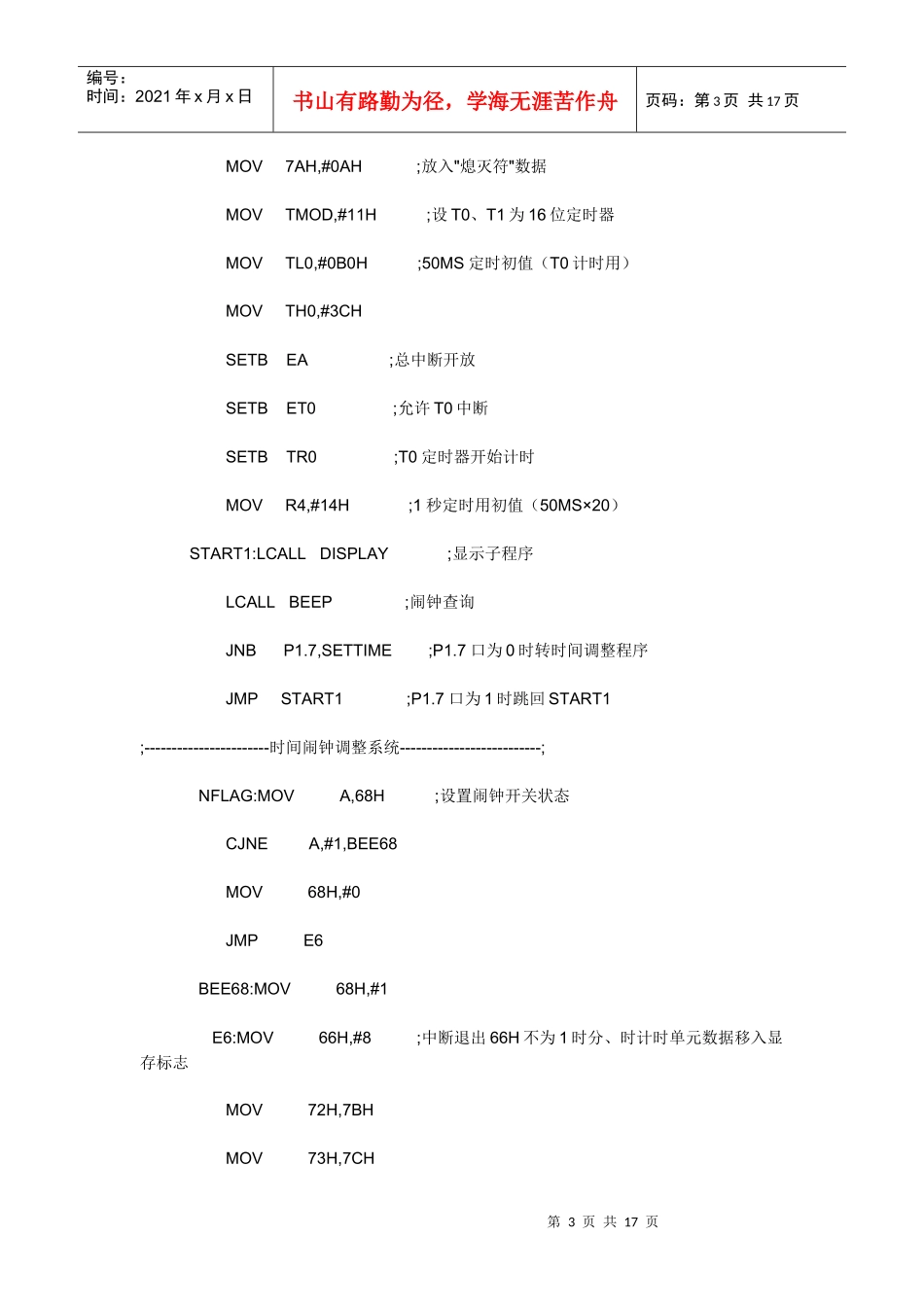

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页51单片机做数字电子钟悬赏分：10-解决时间：2009-7-517:42设计一个数字电子钟，要求可以进行时、分、秒显示，最大显示时间为23:59:59，并且可以通过按键进行时、分调整。画出硬件连接电路图，说明各个控制信号的作用。画出程序流程图，编写程序，硬件连接调试，直至正确。编写课程设计报告。3、给定条件在Dais-52PH+单片机实验箱中，有一片8155芯片用于扩展3×3键盘，还具有6位LED数码显示器，可分别用于按键和显示控制。在PC机上调试可使用MCS51仿真开发系统。数字电子钟的工作过程为：从00:00:00（时：分：秒）开始计时，以24小时为一循环，最大计时时间为23:59:59。当需要校正时间时，按下调整键，小时的十位闪烁，等待键入新值，若需调整则按下加1按键，数值以秒为单位自动加1，当十位调整好后，按下确认键确认，然后小时的个位闪烁，等待键入新值，按照十位的调整步骤调整时间，并按下确认键确认，当确认后，分钟的十位开始闪烁，等待键入新值，分钟的十位和个位调整过程与小时调整一样，只是当分的个位调整好后，按下确认键即启动计时。数字电子钟是以1s为最小定时单位的，51单片机自身具有两个16位定时/计数器，当晶振频率为6MHz时，最大定时时间为0.13s。而具有时、分和秒的数字电子钟只能以1s定时，所以要实现实现1s定时，必须采用软件计数和定时器定时相结合的方法。每1s定时到，修改显示值，送6位LED显示。本课题需用6个LED数码管显示时间值，并且需调整键、加1键、确认键等控制键。在Dais-52PH+单片机实验箱中，6位LED数码显示器的字形口地址为0FFDCH，字位口地址为0FFDDH，字形表和字位表见附录一。可通过8155可编程接口芯片驱动的3×3键盘实现按键控制（具体电路参考课题一数字秒表）。8155的PC0～PC2为3×3键盘的行扫线，PB0～PB2为3×3键盘的列扫线，键盘工作过程为：单片机从8155的PB0～PB2送出全零，并从PC0～PC2读入数据，当PC0～PC2≠000时，表明有键按下，则逐行从PB0～PB2送出零，再从PC0～PC2口读入，最终确定按键位置和键值，此后，转入相应的按键处理程序，修改显示缓冲区内容。提问者：wangalong211-一级最佳答案源程序如下：ORG0000H;程序开始入口LJMPSTARTORG0003H;外中断0中断程序入口RETIORG000BH;定时器T0中断程序入口LJMPINTT0;跳至INTTO执行第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页ORG0013H;外中断1中断程序入口RETIORG001BH;定时器T1中断程序入口LJMPINTT1ORG0023H;串行中断程序入口地址RETI;---------------主程序----------------------;START:MOVR0,#70H;70给R0,清70-7FH显示内存MOVR7,#0FHCLEARDISP:MOV@R0,#00H;0给R0中的数为地址的内存中存放(70H)INCR0DJNZR7,CLEARDISPMOV78H,#2;默认时间为12:00,闹钟5:00MOV79H,#1MOV74H,#2;防止上电时数码管显示00小时MOV75H,#1MOV66H,#1;中断退出时66H为1时,分、时计时单元数据移入显存标志MOV68H,#1;上电默认闹钟开状态MOV7DH,#6;闹钟时十位MOV7CH,#3MOV69H,#0第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页MOV7AH,#0AH;放入"熄灭符"数据MOVTMOD,#11H;设T0、T1为16位定时器MOVTL0,#0B0H;50MS定时初值（T0计时用）MOVTH0,#3CHSETBEA;总中断开放SETBET0;允许T0中断SETBTR0;T0定时器开始计时MOVR4,#14H;1秒定时用初值（50MS×20）START1:LCALLDISPLAY;显示子程序LCALLBEEP;闹钟查询JNBP1.7,SETTIME;P1.7口为0时转时间调整程序JMPSTART1;P1.7口为1时跳回START1;-----------------------时间闹钟调整系统--------------------------;NFLAG:MOVA,68H;设置闹钟开关状态CJNEA,#1,BEE68MOV68H,#0JMPE6BEE68:MOV68H,#1E6:MOV66H,#8;中断退出66H不为1时分、时计时单元数据移入显存标志MOV72H,7BHMOV73H,7CH第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页MOV74H,7DHMOV75H,7EHLCALLDDLLCALLDDLMOV72H,68HMOV73H,69HMOV74H,7AHMOV75H,7AHLCALLDDLLCALLD...
