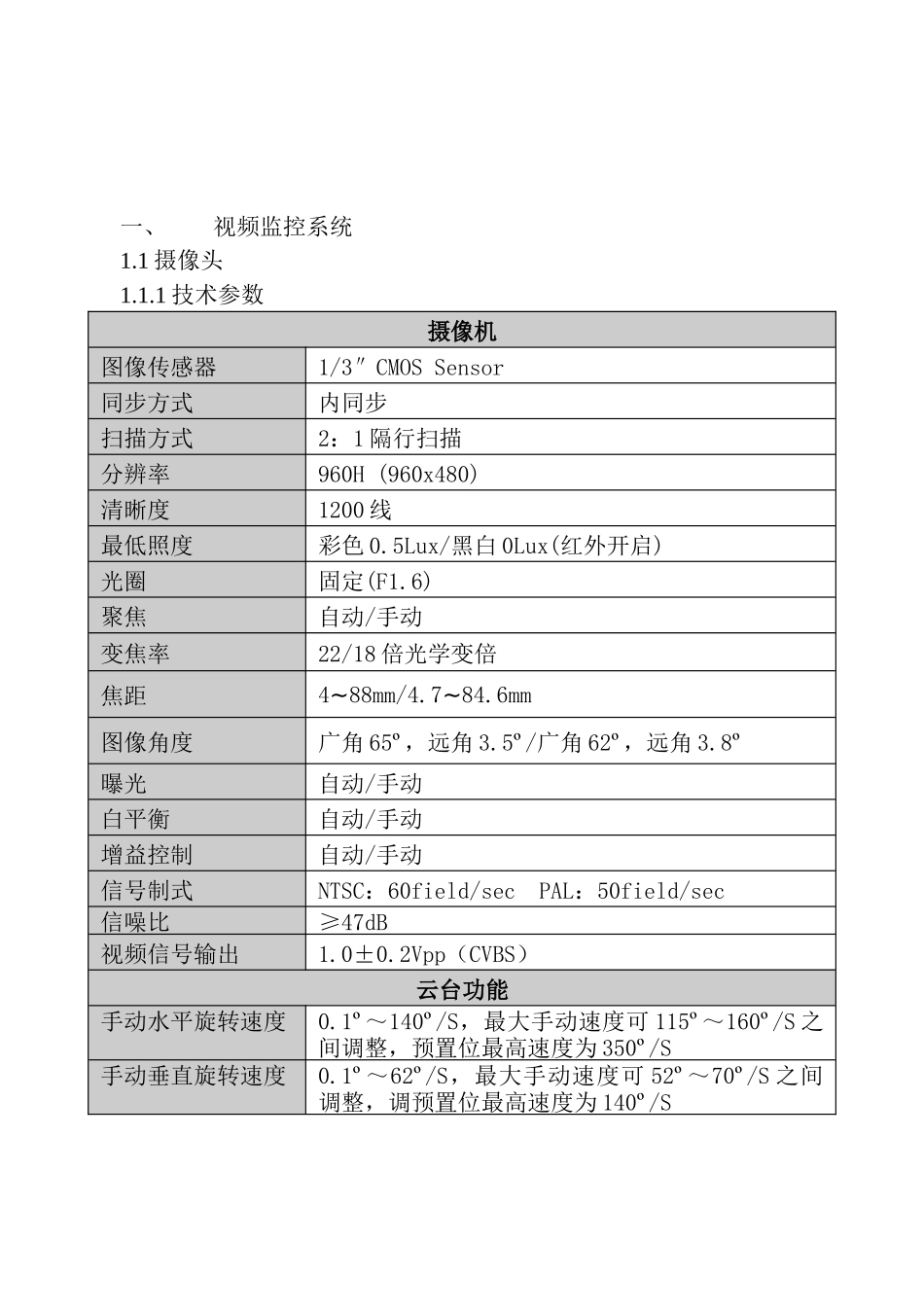

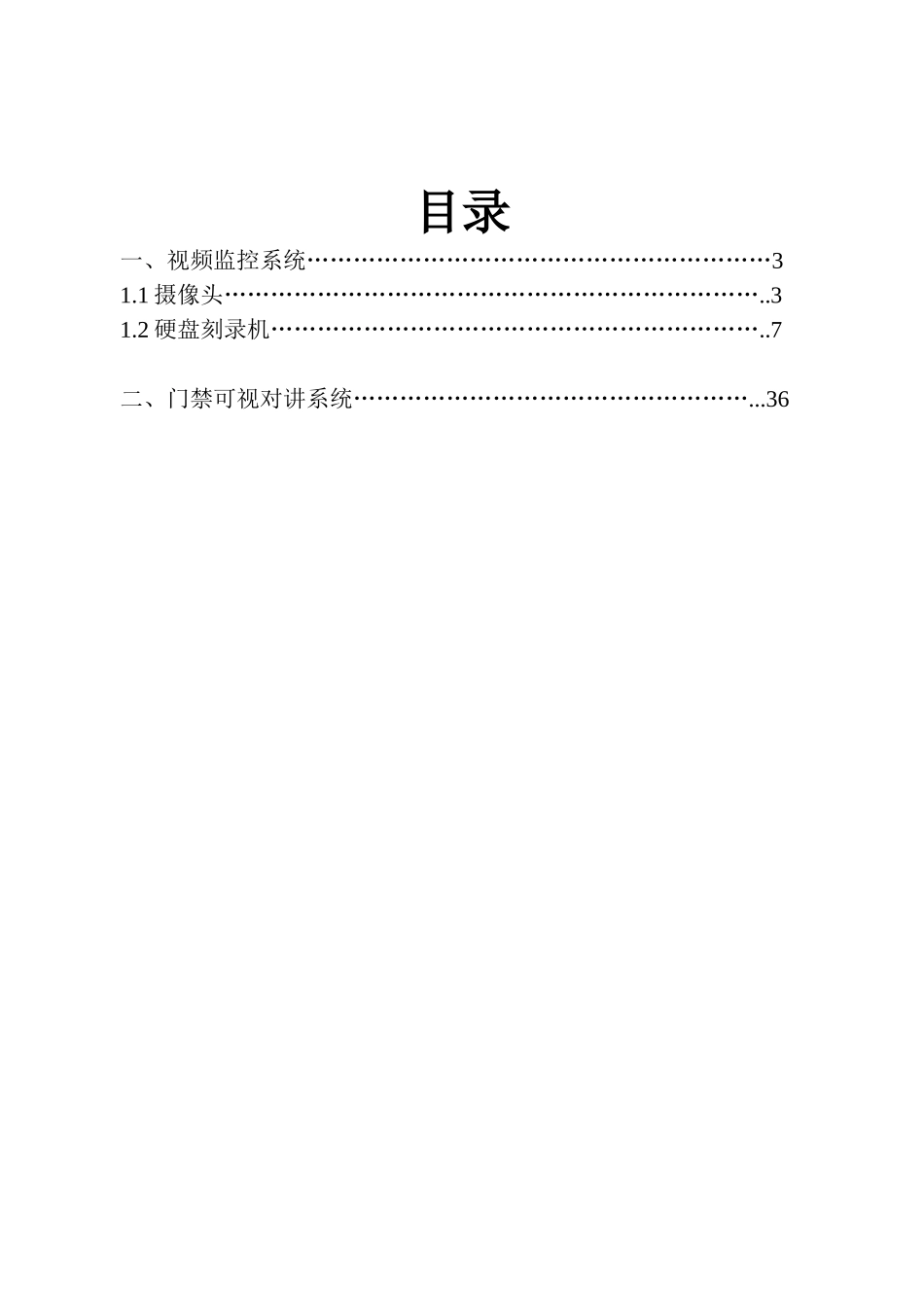

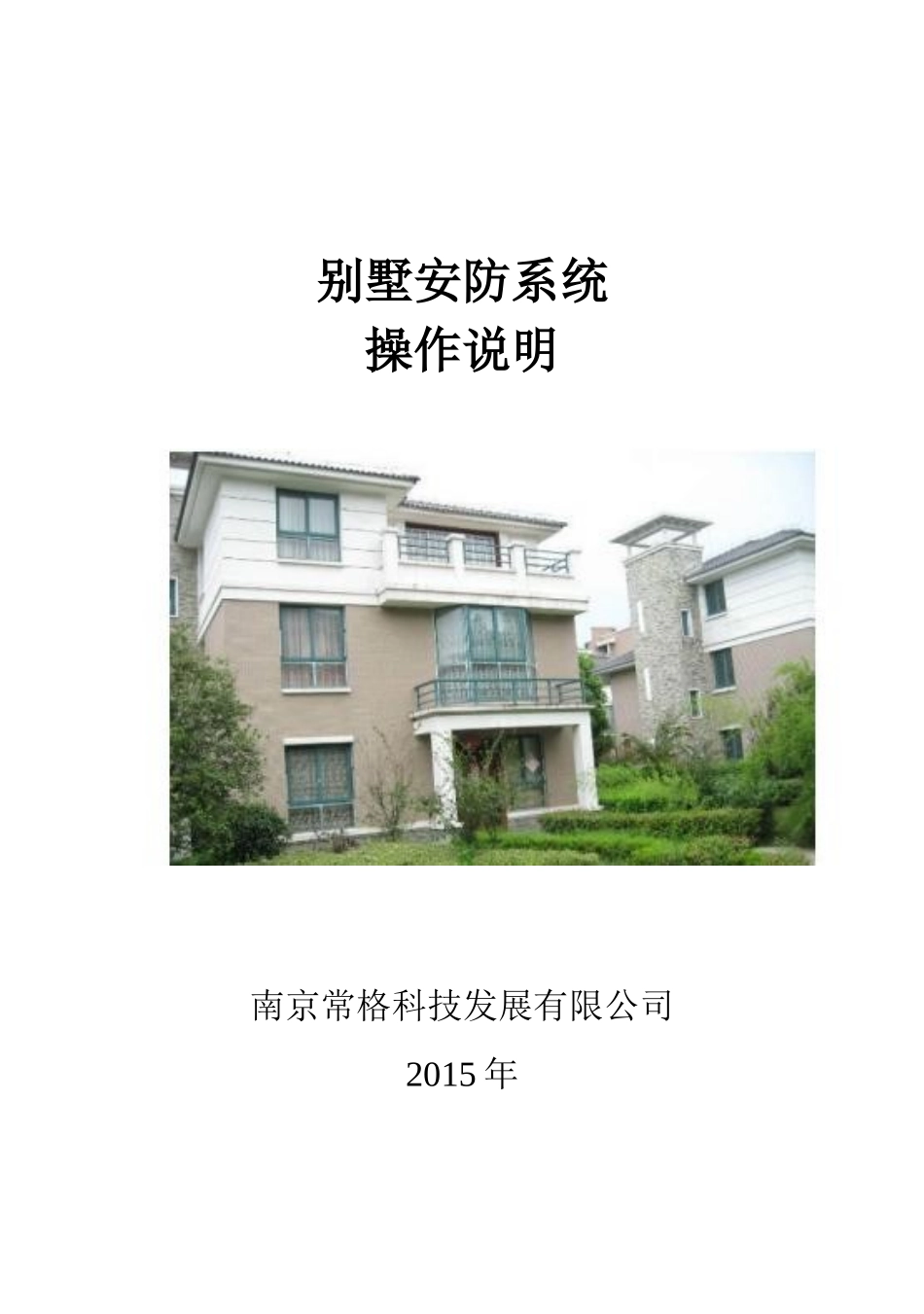

别墅安防系统操作说明南京常格科技发展有限公司2015年目录一、视频监控系统……………………………………………………31.1摄像头……………………………………………………………..31.2硬盘刻录机………………………………………………………..7二、门禁可视对讲系统……………………………………………...36一、视频监控系统1.1摄像头1.1.1技术参数摄像机图像传感器1/3″CMOSSensor同步方式内同步扫描方式2：1隔行扫描分辨率960H(960x480)清晰度1200线最低照度彩色0.5Lux/黑白0Lux(红外开启)光圈固定(F1.6)聚焦自动/手动变焦率22/18倍光学变倍焦距4~88mm/4.7~84.6mm图像角度广角65º，远角3.5º/广角62º，远角3.8º曝光自动/手动白平衡自动/手动增益控制自动/手动信号制式NTSC：60field/secPAL：50field/sec信噪比≥47dB视频信号输出1.0±0.2Vpp（CVBS）云台功能手动水平旋转速度0.1º～140º/S，最大手动速度可115º～160º/S之间调整，预置位最高速度为350º/S手动垂直旋转速度0.1º～62º/S，最大手动速度可52º～70º/S之间调整，调预置位最高速度为140º/S旋转范围水平360º无限制转动，垂直0º～90º，最大角度可85º～93º之间调整自动翻转功能垂直90º时可自动翻转180º变焦速度自动控制云台控制速度根据变焦的长短自动调节左右扫描4组左右扫描速度256级可调区域指示可设置8个区域花样扫描4组预置位个数210个巡航组4组巡航组巡视点数量最多可设32个预置位隐私保护8块（以摄像机为准）空闲时间功能空闲超时后调用预置点、左右扫描、巡视组、花样扫描等报警功能(选配)支持报警联动功能，可联动预置点、左右扫描、巡视组、花样扫描等定时功能支持定时功能，可定时运行预置点、左右扫描、巡视组、花样扫描等OSD菜单支持中英文菜单远程诊断功能支持远程故障诊断功能防雾功能内置除雾装置，能有效的防止球机起雾问题球机地址范围001～255通信协议PELCO_DP、DaHua、自动识别通信波特率1200/2400/4800/9600BPS红外灯红外灯效果6颗大功率红外灯,2颗微激光红外灯，照射距离达150米红外灯最大功耗10W外部接口视频输出口BNC接口报警4进1出（选配）RS485接口2线半双工DC电源接口DC12V/3A一般规范供电电源DC12V±10％（3A）最大功耗18W工作环境温度-30℃～60℃；湿度≤95%无结露现象防护等级IP66重量4.7Kg1.1.2安全注意事项：运输及保管过程中要防止重压、剧烈震动和水浸泡等对产品造成的损坏。本产品为安装在墙壁上或吊装在天花板顶部的设计，不可将本产品颠倒安装；对机芯要轻拿轻放，勿用力挤压各结构部件，否则可能引起机械故障，影响球机整体性能。请勿将任何异物或流体物质渗入机器中，以免损坏机器。接线时必须遵守各项电气安全标准,使用本机自带的标配电源。本产品RS-485及视频信号采用TVS级防雷击技术，可以有效防止500W以下功率的雷击、浪涌等各类脉冲信号对设备造成的损坏。RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离,必要时还要做好防雷击、防浪涌等防护措施。无论是在使用或非使用中，绝不可以使摄像机瞄准太阳或其它的强光亮物体。否则可能造成摄像机CMOS永久受损。本产品内部并无用户可自行维修的部件。当机器有故障时，请勿轻易对机器进行任何修理操作，应先参照说明书所列简易故障排除表查出故障，查不出原因则请专业人员维修。有关维修工作，必须由我公司授权的维修人员进行1.1.3常见问题解答故障现象可能原因解决方法通电无动作、无图像、指示灯不亮。电源线接错更正供电电源损坏更换保险管坏更换电源线接触不良排除通电有自检、有图像、不能控制球机的地址码、波特率设定的不对重新设定球机地址码和波特率协议不对更正RS485线接反或开路检查RS485控制线的接线不能完成自检，有图像伴有马达鸣叫声机械故障检修摄像机倾斜摆正电源功率不够更换符合要求的电源，最好把电源放在球机附近图像不稳定视频线路接触不良排除电源功率不够更换画面模糊聚焦在手动状态操作球机或调用任一预置点球罩脏清洗球罩某球机控制不停或者延迟球机电源功率不够更换符合要求的电源，最好把电源放在球机附近检查控制最远处球机匹配电阻是否加入离控制最远处球型摄像机...
