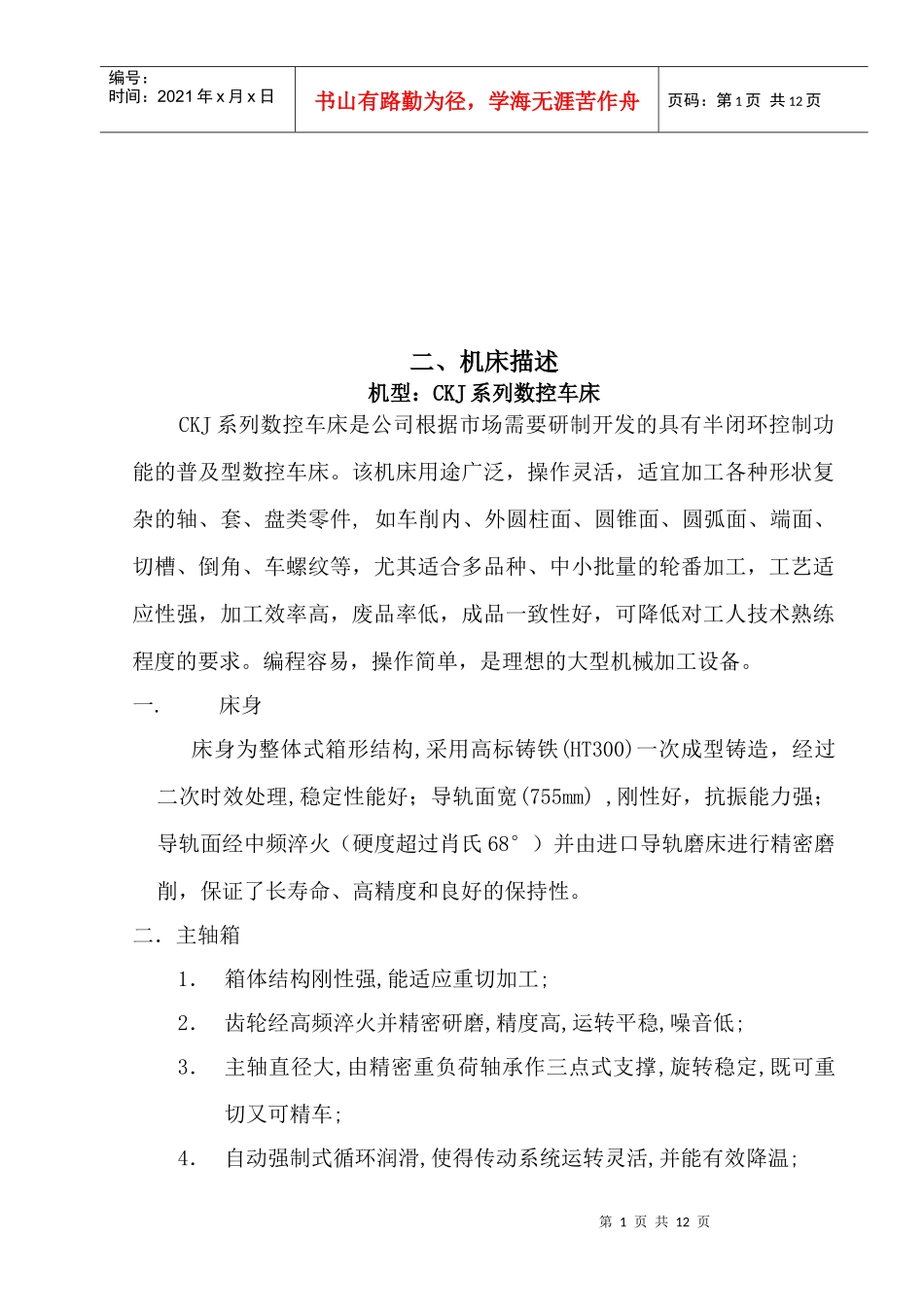

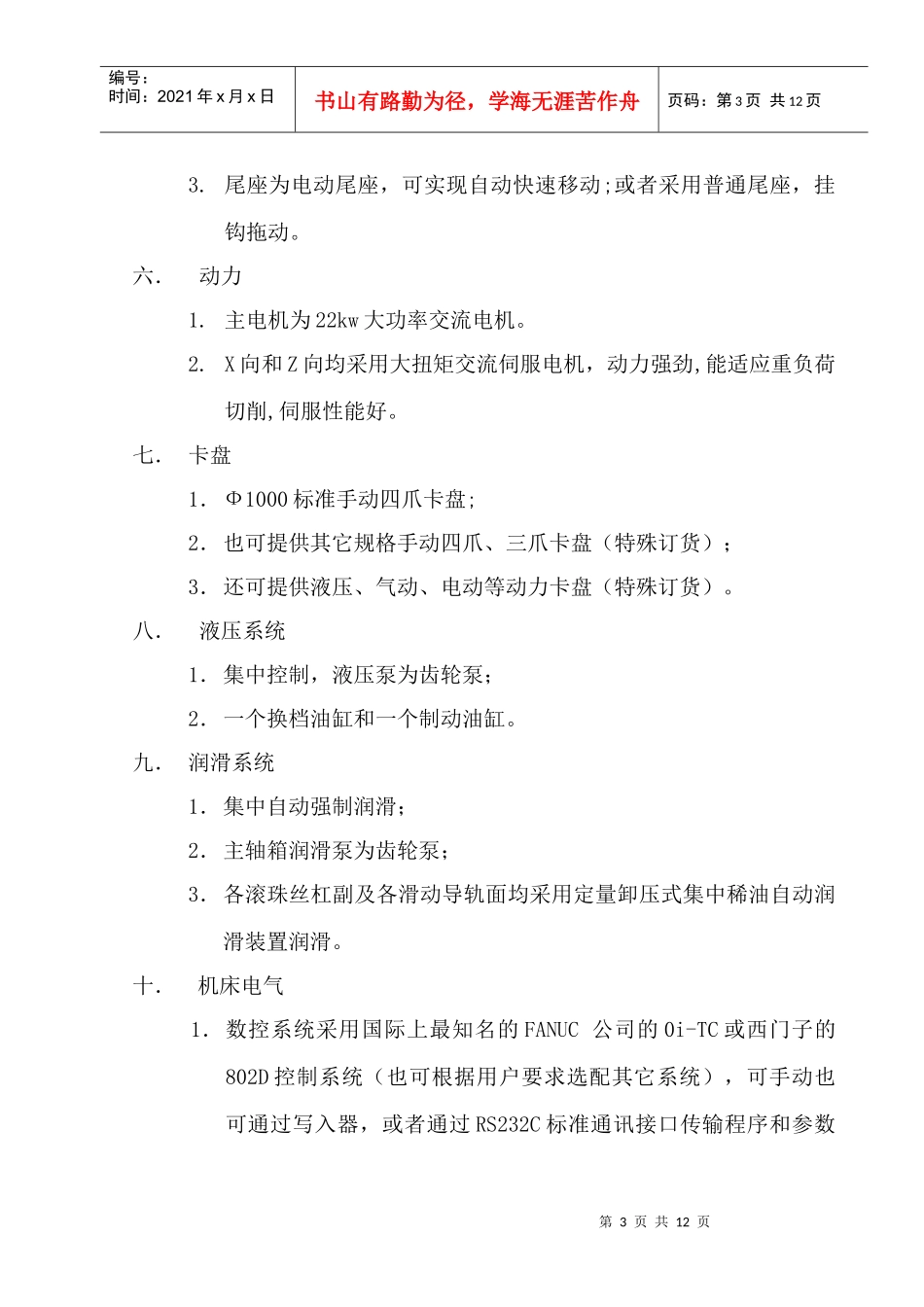

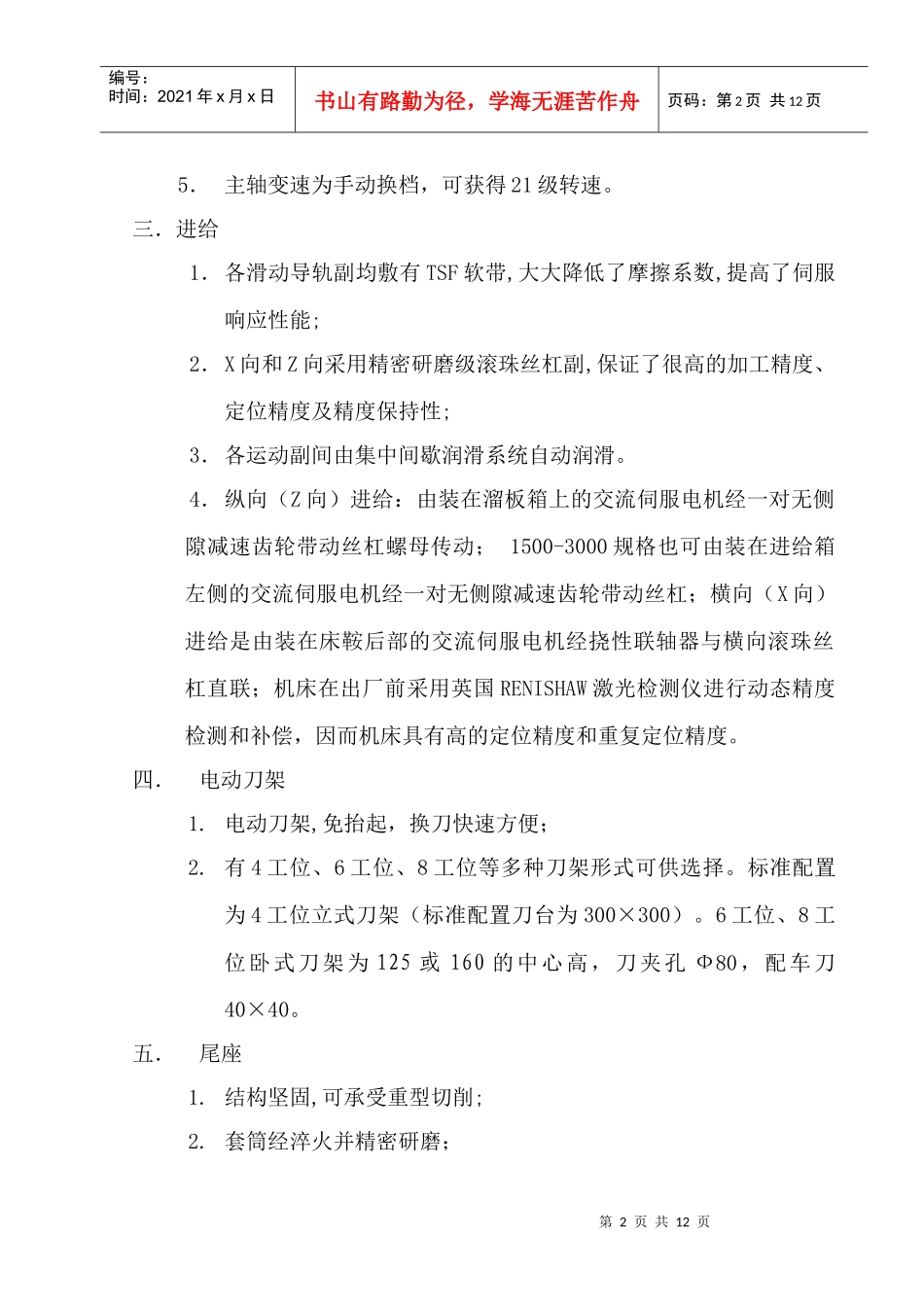

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页二、机床描述机型：CKJ系列数控车床CKJ系列数控车床是公司根据市场需要研制开发的具有半闭环控制功能的普及型数控车床。该机床用途广泛，操作灵活，适宜加工各种形状复杂的轴、套、盘类零件,如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等，尤其适合多品种、中小批量的轮番加工，工艺适应性强，加工效率高，废品率低，成品一致性好，可降低对工人技术熟练程度的要求。编程容易，操作简单，是理想的大型机械加工设备。一.床身床身为整体式箱形结构,采用高标铸铁(HT300)一次成型铸造，经过二次时效处理,稳定性能好；导轨面宽(755mm),刚性好，抗振能力强；导轨面经中频淬火（硬度超过肖氏68°）并由进口导轨磨床进行精密磨削，保证了长寿命、高精度和良好的保持性。二．主轴箱1．箱体结构刚性强,能适应重切加工;2．齿轮经高频淬火并精密研磨,精度高,运转平稳,噪音低;3．主轴直径大,由精密重负荷轴承作三点式支撑,旋转稳定,既可重切又可精车;4．自动强制式循环润滑,使得传动系统运转灵活,并能有效降温;第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页5．主轴变速为手动换档，可获得21级转速。三．进给1．各滑动导轨副均敷有TSF软带,大大降低了摩擦系数,提高了伺服响应性能;2．X向和Z向采用精密研磨级滚珠丝杠副,保证了很高的加工精度、定位精度及精度保持性;3．各运动副间由集中间歇润滑系统自动润滑。4．纵向（Z向）进给：由装在溜板箱上的交流伺服电机经一对无侧隙减速齿轮带动丝杠螺母传动；1500-3000规格也可由装在进给箱左侧的交流伺服电机经一对无侧隙减速齿轮带动丝杠；横向（X向）进给是由装在床鞍后部的交流伺服电机经挠性联轴器与横向滚珠丝杠直联；机床在出厂前采用英国RENISHAW激光检测仪进行动态精度检测和补偿，因而机床具有高的定位精度和重复定位精度。四．电动刀架1.电动刀架,免抬起，换刀快速方便；2.有4工位、6工位、8工位等多种刀架形式可供选择。标准配置为4工位立式刀架（标准配置刀台为300×300）。6工位、8工位卧式刀架为125或160的中心高，刀夹孔Ф80，配车刀40×40。五．尾座1.结构坚固,可承受重型切削;2.套筒经淬火并精密研磨；第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3.尾座为电动尾座，可实现自动快速移动;或者采用普通尾座，挂钩拖动。六．动力1.主电机为22kw大功率交流电机。2.X向和Z向均采用大扭矩交流伺服电机，动力强劲,能适应重负荷切削,伺服性能好。七．卡盘1．Ф1000标准手动四爪卡盘;2．也可提供其它规格手动四爪、三爪卡盘（特殊订货）；3．还可提供液压、气动、电动等动力卡盘（特殊订货）。八．液压系统1．集中控制，液压泵为齿轮泵；2．一个换档油缸和一个制动油缸。九．润滑系统1．集中自动强制润滑；2．主轴箱润滑泵为齿轮泵；3．各滚珠丝杠副及各滑动导轨面均采用定量卸压式集中稀油自动润滑装置润滑。十．机床电气1．数控系统采用国际上最知名的FANUC公司的0i-TC或西门子的802D控制系统（也可根据用户要求选配其它系统），可手动也可通过写入器，或者通过RS232C标准通讯接口传输程序和参数第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页可同时控制2轴（X、Z）,并具有直线、圆弧和螺纹插补以及其它多种固定循环等功能，最小分辨率为0.001mm。2．机床除具备其全部标准控制功能及标准配置外，还有系统选择功能及配置供用户选择。3．机床所用电气元器件采用国内外知名品牌的产品，保证了整机较高的可靠性、稳定性和较长的使用寿命。4．操作面板距离地面1300mm,高度适中,符合人体工学,宜人性好,使操作者更容易操作及了解机床运转状况。5．工作电源：380伏，50Hz(三相)。十一．安全防护1.采用半封闭结构,有整体感,既安全实用,又新颖美观；2.X向及Z向丝杠均采取了防护措施；3.当机床遇到意外突然断电或出现自身故障时,由于控制电路的特殊设计,机床可进行自我保护,确保了机...
