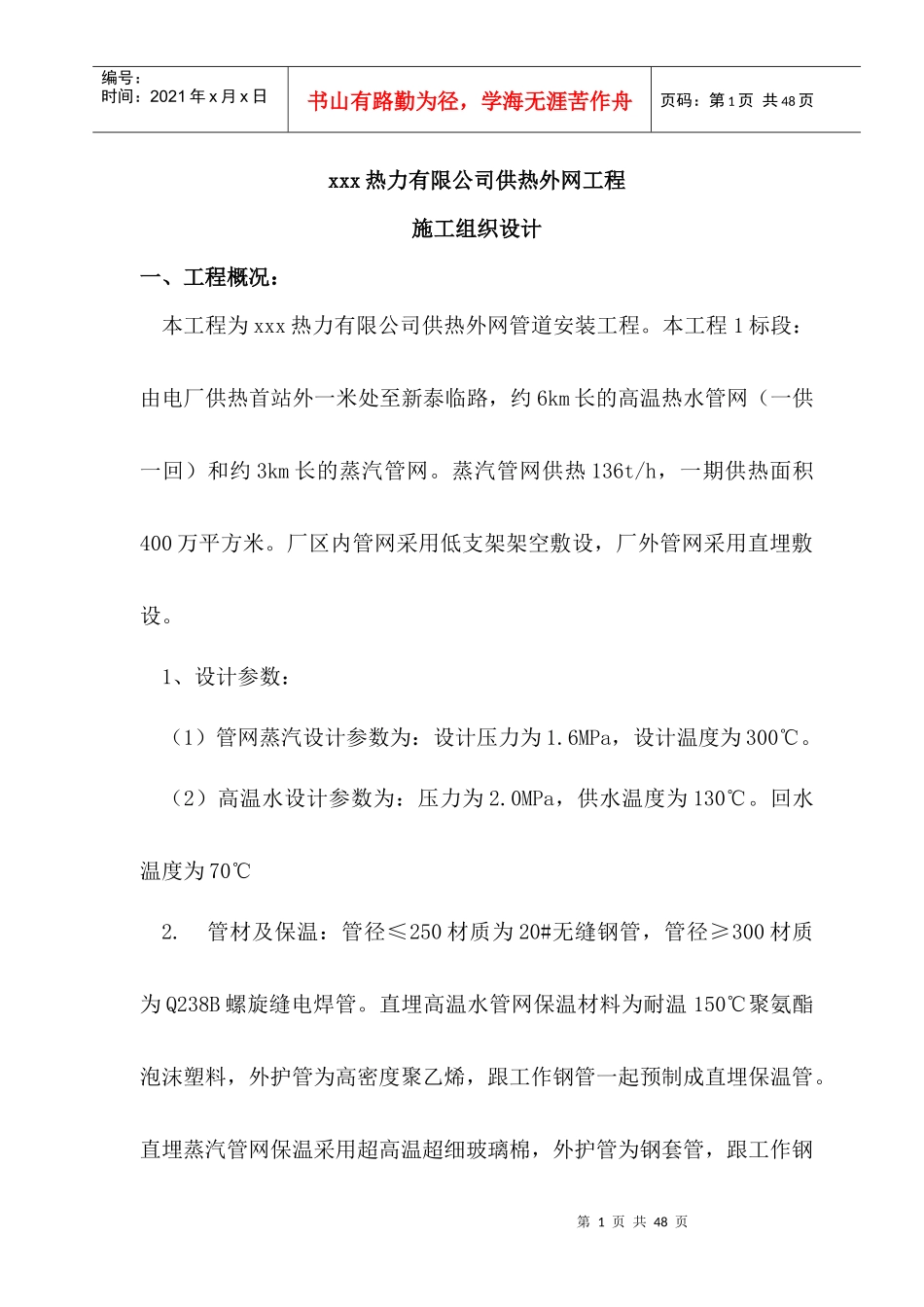

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页xxx热力有限公司供热外网工程施工组织设计一、工程概况：本工程为xxx热力有限公司供热外网管道安装工程。本工程1标段：由电厂供热首站外一米处至新泰临路，约6km长的高温热水管网（一供一回）和约3km长的蒸汽管网。蒸汽管网供热136t/h，一期供热面积400万平方米。厂区内管网采用低支架架空敷设，厂外管网采用直埋敷设。1、设计参数：（1）管网蒸汽设计参数为：设计压力为1.6MPa，设计温度为300℃。（2）高温水设计参数为：压力为2.0MPa，供水温度为130℃。回水温度为70℃2.管材及保温：管径≤250材质为20#无缝钢管，管径≥300材质为Q238B螺旋缝电焊管。直埋高温水管网保温材料为耐温150℃聚氨酯泡沫塑料，外护管为高密度聚乙烯，跟工作钢管一起预制成直埋保温管。直埋蒸汽管网保温采用超高温超细玻璃棉，外护管为钢套管，跟工作钢第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页管一起预制成钢套钢直埋保温管。厂区内架空管道均采用超细玻璃棉，外包镀锌铁皮。二、编织说明及依据1．编制说明本施工组织设计是根据招标单位提供的施工图、招标文件及有关施工说明结合我方现场勘察进行编制。本施工组织设计对施工的总体布置、质量控制、主要技术措施、安全生产、文明施工以及降低环境污染技术措施等主要相关措施进行了说明。2．编制依据（1）《城镇供热管网工程施工及验收规范》CJJ28-2004（2）《工业金属管道工程施工及验收规范》GB50235-97（3）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98（4）《城市直埋供热管道工程技术规程》CJJ/T81-98（5）《施工现场临时用电安全技术规范》JGJ46-2005（6）《城镇供热直埋蒸汽管道技术规程》CJJ104-2005（7）《热水管道直埋敷设》05R410（8）《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114-2000（9）《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件》CJ/T155-2001第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页三、施工准备（一）施工现场“三通一平”：1、水：（1）施工用水：安装工程前期基本不用水，后期压力试验时由建设单位协调就近安排。（2）生活用水：现场每施工队准备保温桶2个，以满足施工人员饮用水需要。2、电：建设单位院内及其附近使用建设单位电源，公路中间管段由建设单位协调就近安排，现场准备柴油发电机（50GF41）一台备用。3、施工前要清理现场道路，在道路上施工时，一般情况下要保持道路畅通，要圈定作业范围，划定安全距离、施工警戒线和设置安全标志牌。并要有专人在施工区域道路前后进行警戒，疏导车辆、人流。但在从事管道运输、吊装等危险性较大、有可能对行人造成伤害的特殊工序作业时，应临时封闭道路，禁止行人及车辆通行。4、施工前要清理平整施工场地，在提前经过建设单位同意的情况下，清理拆除各种不利于正常施工的障碍物。（二）材料准备1、材料员要按照材料计划和工程进度计划及时有序地安排材料进场。材料堆放仓库要根据就近设置的原则，由建设单位协调安排。材料到货后应把材料分别存入各自区段的仓库。2、材料验收：所有材料必须符合国家技术标准，“三证”齐全，按第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页规范要求进行复验，不合格的材料不允许进入施工现场。管道组成件及管道支承件必须具有制造厂的质量证明书，材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。材质为不锈钢、有色金属的管道组成件及管道支承件，在储存期间不得与碳素钢接触。暂时不能安装的管子，应封闭管口。（三）机具准备为加快施工进度，管道的吊装在现场条件允许的情况下尽量使用机械吊装（汽车吊QY16），现场条件不允许时采用人字桅杆用10吨手拉葫芦吊装。管道焊接采用氩电联焊，手工钨极氩弧焊打...
