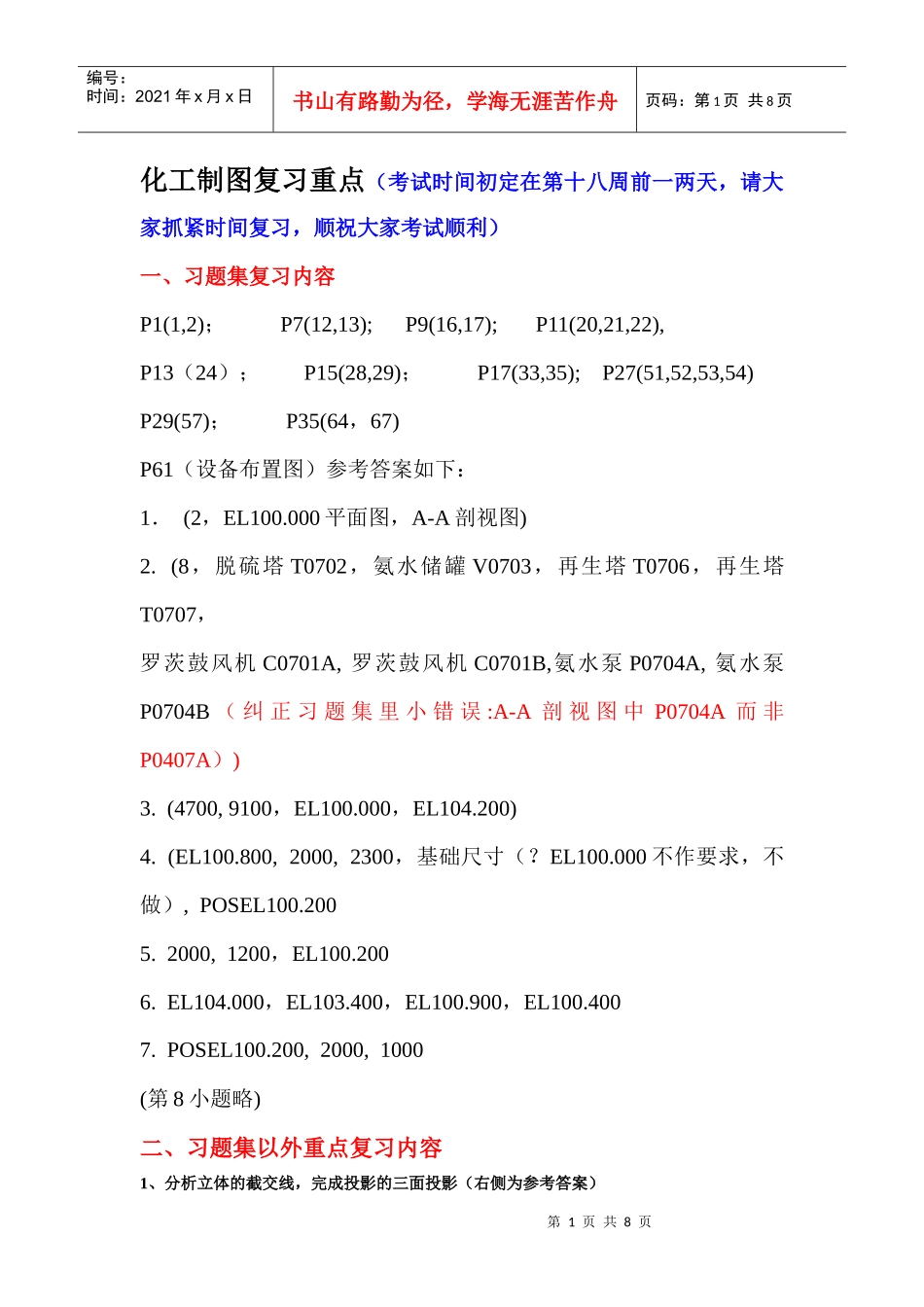

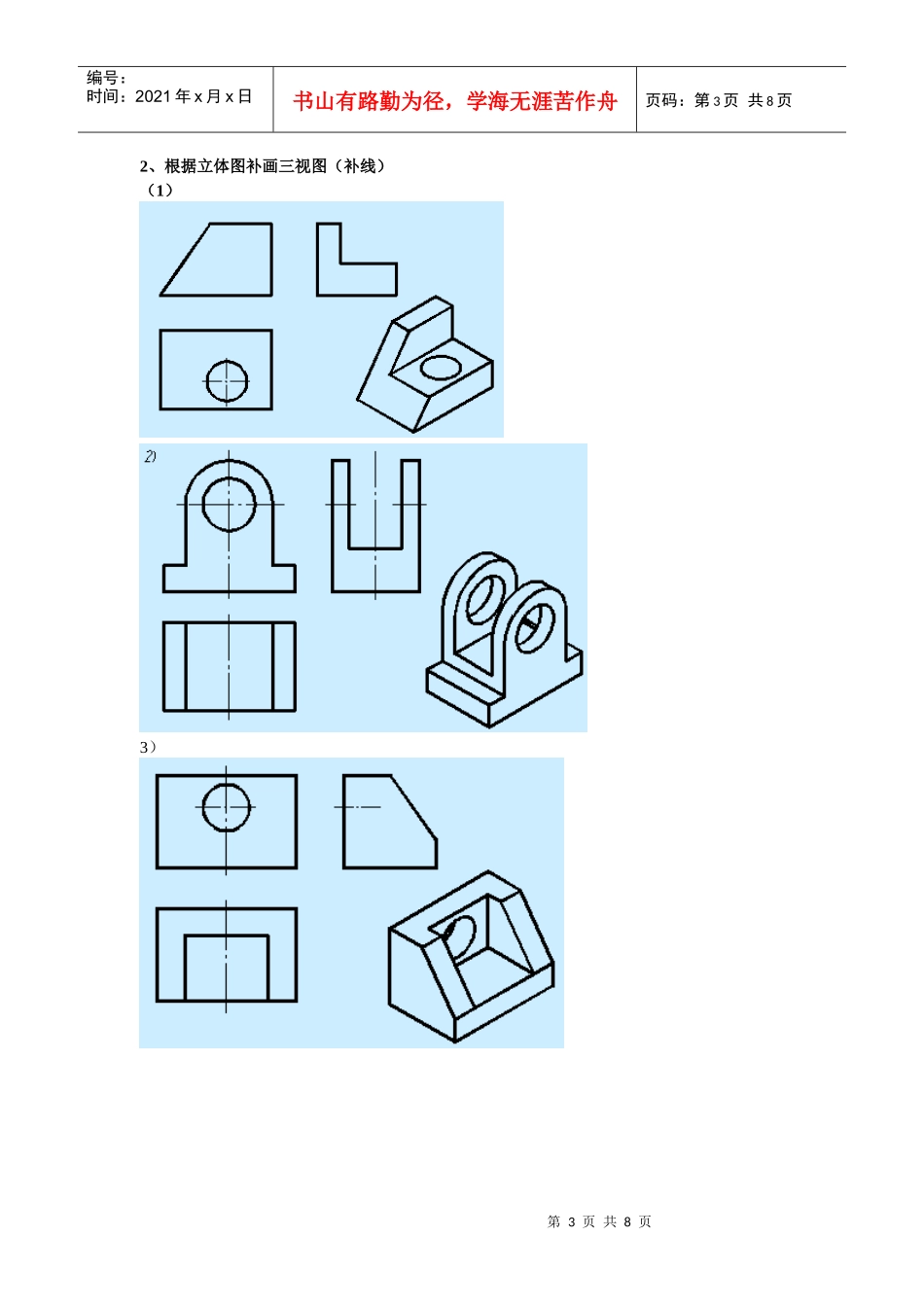

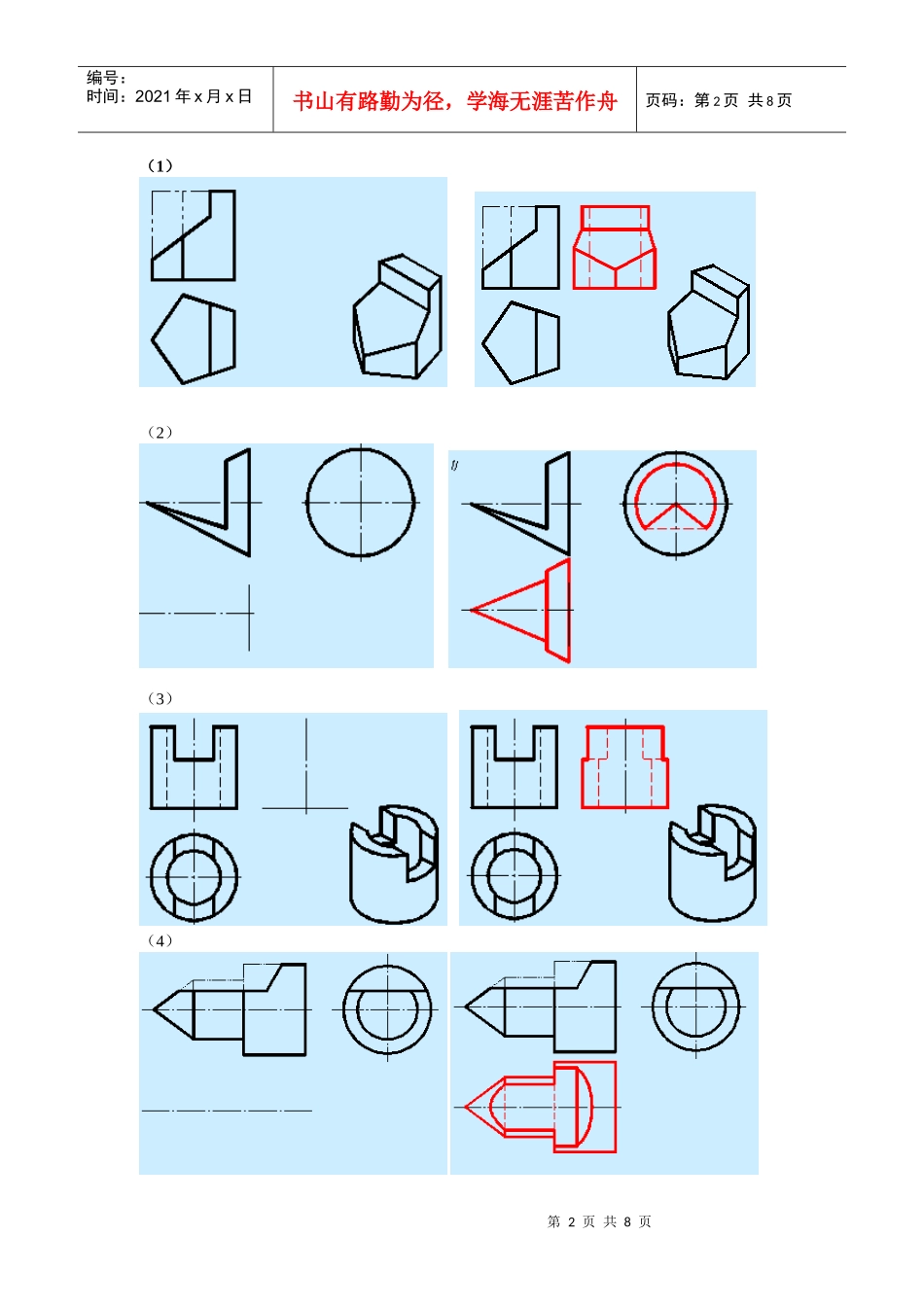

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页化工制图复习重点（考试时间初定在第十八周前一两天，请大家抓紧时间复习，顺祝大家考试顺利）一、习题集复习内容P1(1,2)；P7(12,13);P9(16,17);P11(20,21,22),P13（24）；P15(28,29)；P17(33,35);P27(51,52,53,54)P29(57)；P35(64，67)P61（设备布置图）参考答案如下：1．(2，EL100.000平面图，A-A剖视图)2.(8，脱硫塔T0702，氨水储罐V0703，再生塔T0706，再生塔T0707，罗茨鼓风机C0701A,罗茨鼓风机C0701B,氨水泵P0704A,氨水泵P0704B（纠正习题集里小错误:A-A剖视图中P0704A而非P0407A）)3.(4700,9100，EL100.000，EL104.200)4.(EL100.800,2000,2300，基础尺寸（？EL100.000不作要求，不做）,POSEL100.2005.2000,1200，EL100.2006.EL104.000，EL103.400，EL100.900，EL100.4007.POSEL100.200,2000,1000(第8小题略)二、习题集以外重点复习内容1、分析立体的截交线，完成投影的三面投影（右侧为参考答案）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（1）（2）（3）（4）第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2、根据立体图补画三视图（补线）（1）3）第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页参考答案3、标注尺寸（按1:1度量并取整数）第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页参考答案第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页4、根据立体的两面视图补画第三视图参考答案第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页5、将下列主视图改画成剖视图（1）（2）第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页
