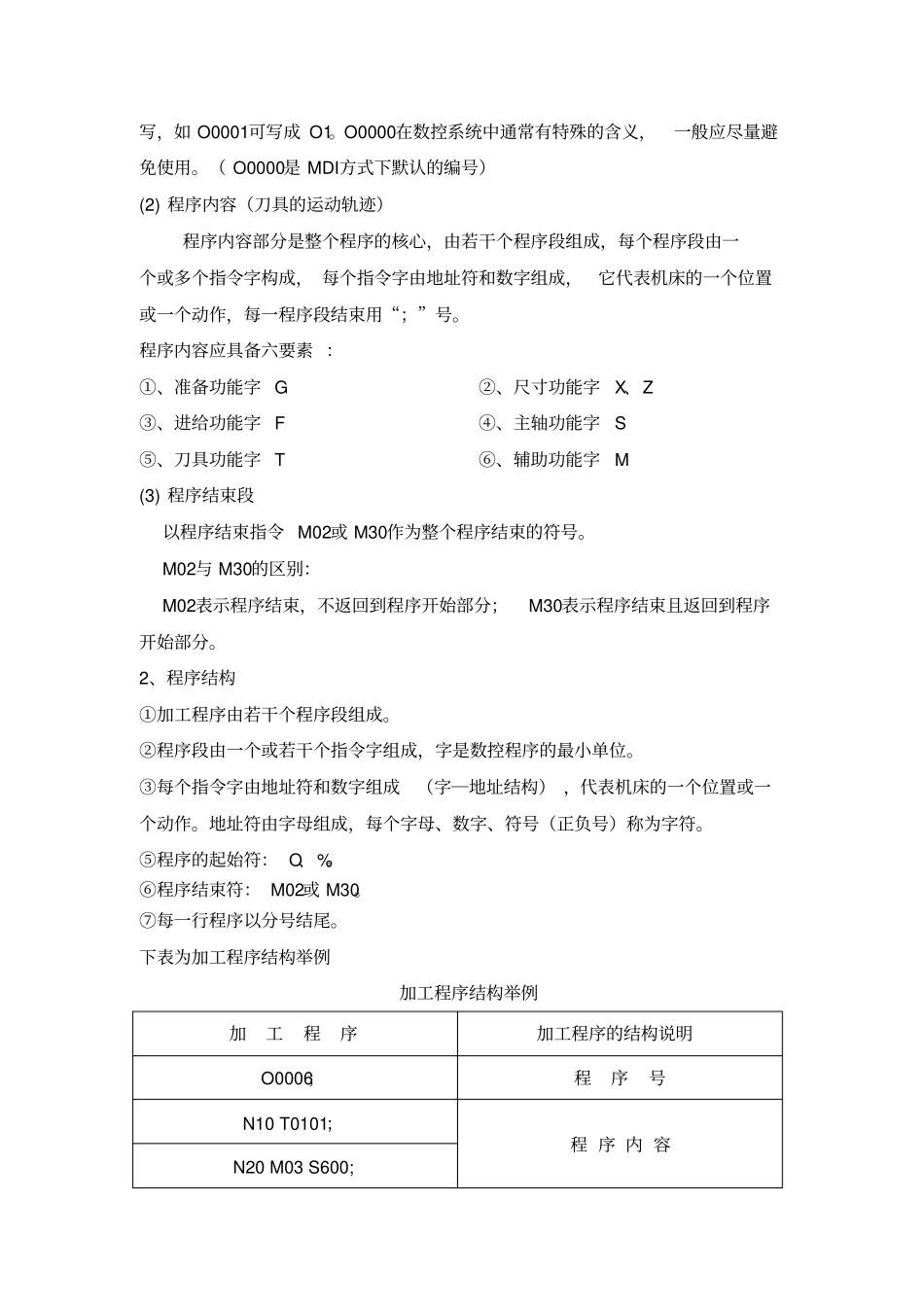

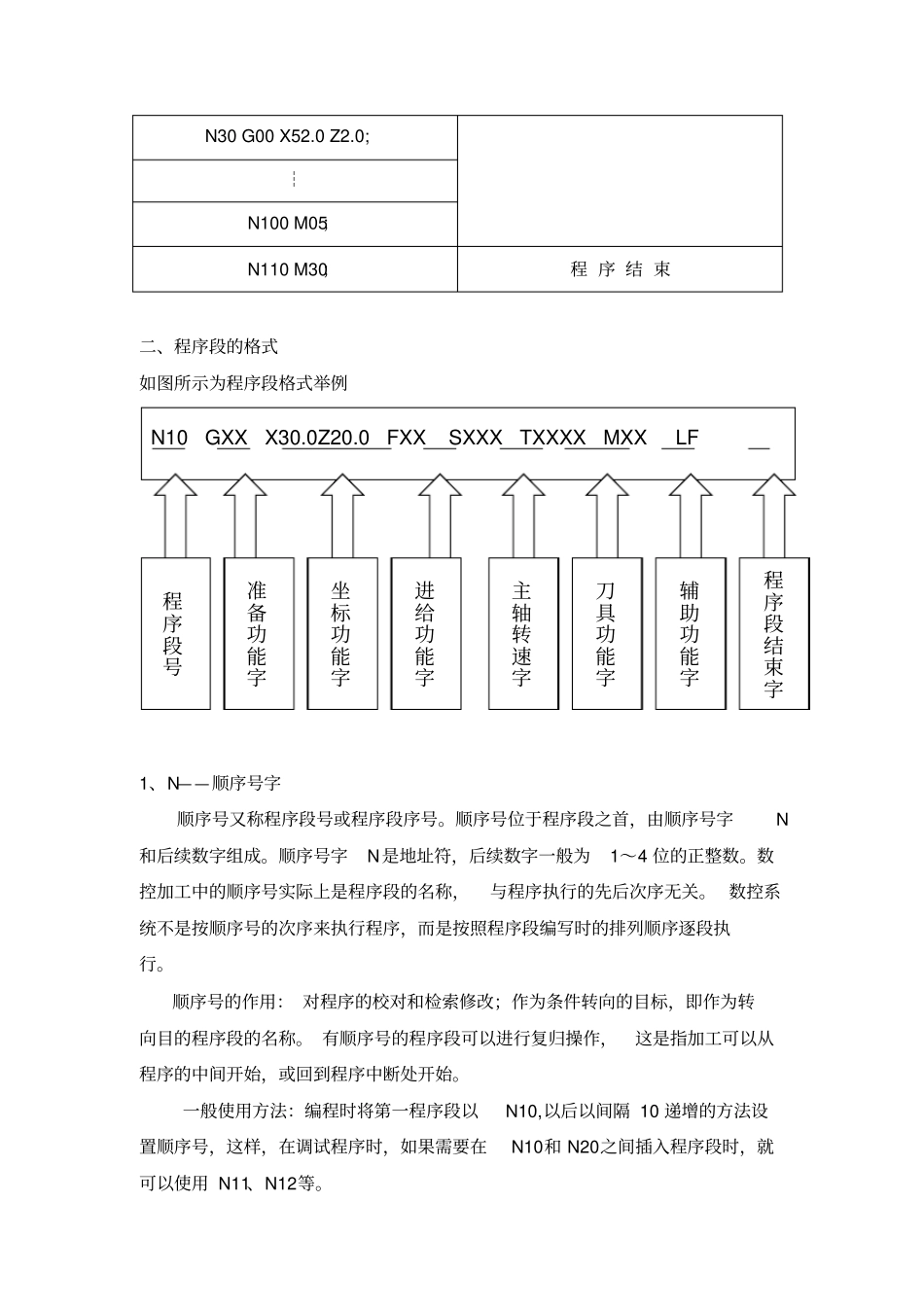

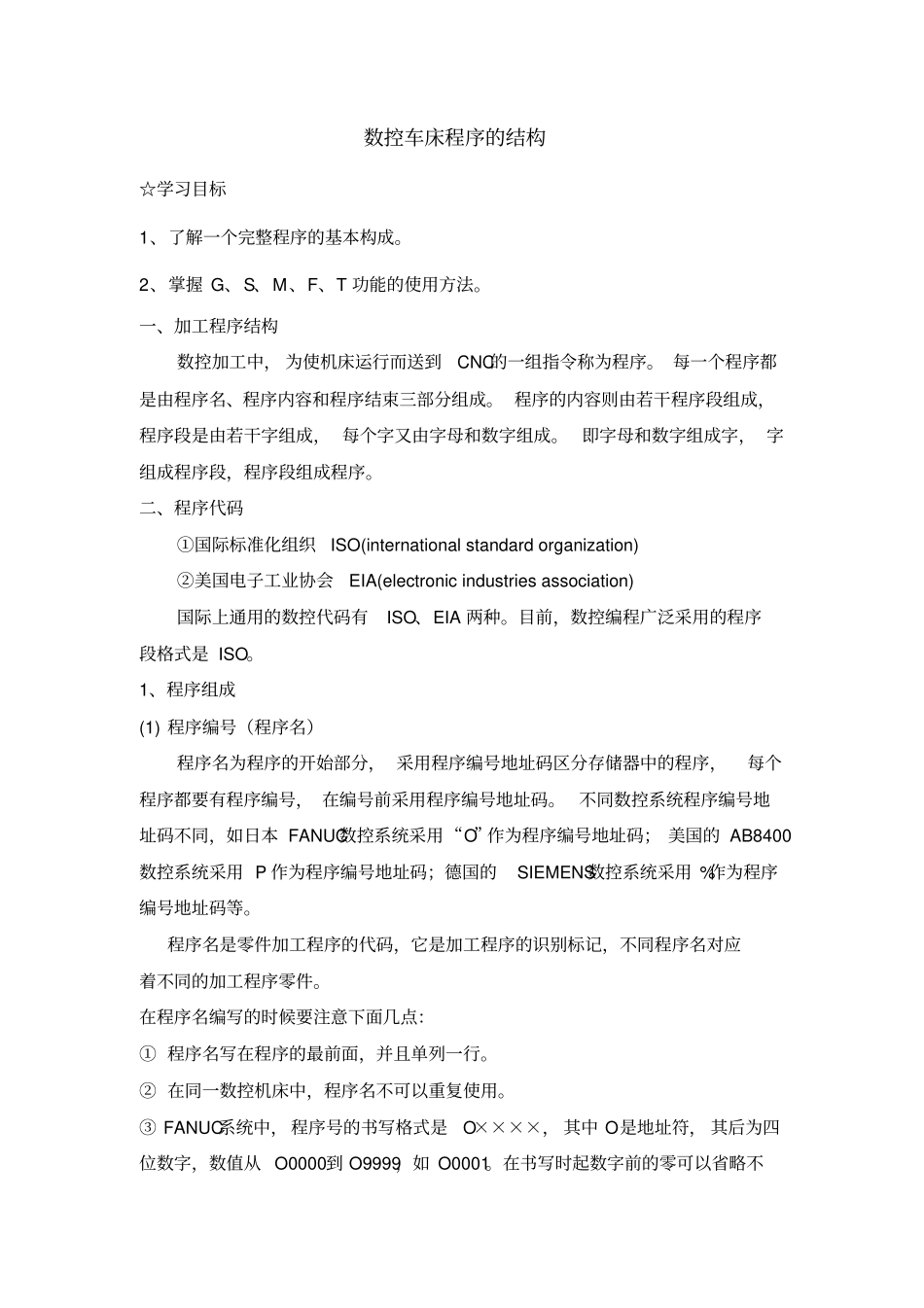

数控车床程序的结构☆学习目标1、了解一个完整程序的基本构成。2、掌握G、S、M、F、T功能的使用方法。一、加工程序结构数控加工中，为使机床运行而送到CNC的一组指令称为程序。每一个程序都是由程序名、程序内容和程序结束三部分组成。程序的内容则由若干程序段组成，程序段是由若干字组成，每个字又由字母和数字组成。即字母和数字组成字，字组成程序段，程序段组成程序。二、程序代码①国际标准化组织ISO(internationalstandardorganization)②美国电子工业协会EIA(electronicindustriesassociation)国际上通用的数控代码有ISO、EIA两种。目前，数控编程广泛采用的程序段格式是ISO。1、程序组成(1)程序编号（程序名）程序名为程序的开始部分，采用程序编号地址码区分存储器中的程序，每个程序都要有程序编号，在编号前采用程序编号地址码。不同数控系统程序编号地址码不同，如日本FANUC数控系统采用“O”作为程序编号地址码；美国的AB8400数控系统采用P作为程序编号地址码；德国的SIEMENS数控系统采用%作为程序编号地址码等。程序名是零件加工程序的代码，它是加工程序的识别标记，不同程序名对应着不同的加工程序零件。在程序名编写的时候要注意下面几点：①程序名写在程序的最前面，并且单列一行。②在同一数控机床中，程序名不可以重复使用。③FANUC系统中，程序号的书写格式是O××××，其中O是地址符，其后为四位数字，数值从O0000到O9999，如O0001。在书写时起数字前的零可以省略不写，如O0001可写成O1。O0000在数控系统中通常有特殊的含义，一般应尽量避免使用。（O0000是MDI方式下默认的编号）(2)程序内容（刀具的运动轨迹）程序内容部分是整个程序的核心，由若干个程序段组成，每个程序段由一个或多个指令字构成，每个指令字由地址符和数字组成，它代表机床的一个位置或一个动作，每一程序段结束用“；”号。程序内容应具备六要素：①、准备功能字G②、尺寸功能字X、Z③、进给功能字F④、主轴功能字S⑤、刀具功能字T⑥、辅助功能字M(3)程序结束段以程序结束指令M02或M30作为整个程序结束的符号。M02与M30的区别：M02表示程序结束，不返回到程序开始部分；M30表示程序结束且返回到程序开始部分。2、程序结构①加工程序由若干个程序段组成。②程序段由一个或若干个指令字组成，字是数控程序的最小单位。③每个指令字由地址符和数字组成（字―地址结构），代表机床的一个位置或一个动作。地址符由字母组成，每个字母、数字、符号（正负号）称为字符。⑤程序的起始符：O、%。⑥程序结束符：M02或M30。⑦每一行程序以分号结尾。下表为加工程序结构举例加工程序结构举例加工程序加工程序的结构说明O0006；程序号N10T0101；程序内容N20M03S600;N30G00X52.0Z2.0;┆N100M05；N110M30；程序结束二、程序段的格式如图所示为程序段格式举例1、N——顺序号字顺序号又称程序段号或程序段序号。顺序号位于程序段之首，由顺序号字N和后续数字组成。顺序号字N是地址符，后续数字一般为1～4位的正整数。数控加工中的顺序号实际上是程序段的名称，与程序执行的先后次序无关。数控系统不是按顺序号的次序来执行程序，而是按照程序段编写时的排列顺序逐段执行。顺序号的作用：对程序的校对和检索修改；作为条件转向的目标，即作为转向目的程序段的名称。有顺序号的程序段可以进行复归操作，这是指加工可以从程序的中间开始，或回到程序中断处开始。一般使用方法：编程时将第一程序段以N10,以后以间隔10递增的方法设置顺序号，这样，在调试程序时，如果需要在N10和N20之间插入程序段时，就可以使用N11、N12等。N10GXXX30.0Z20.0FXXSXXXTXXXXMXXLF准备功能字坐标功能字进给功能字程序段号刀具功能字主轴转速字程序段结束字辅助功能字程序段号规则：①从大到小或从小到大排列。②程序段号不一定连续③程序段号为正整数，最小为1.2、G——准备功能准备功能字的地址符是G，又称为G功能或G指令，准备功能字是使数控机床建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。1)G代码的组成G功能字由地址符G和其后的两位数字组成，从G00—G99共100种功能。有的系统也用到00——99之外的数字。如...
