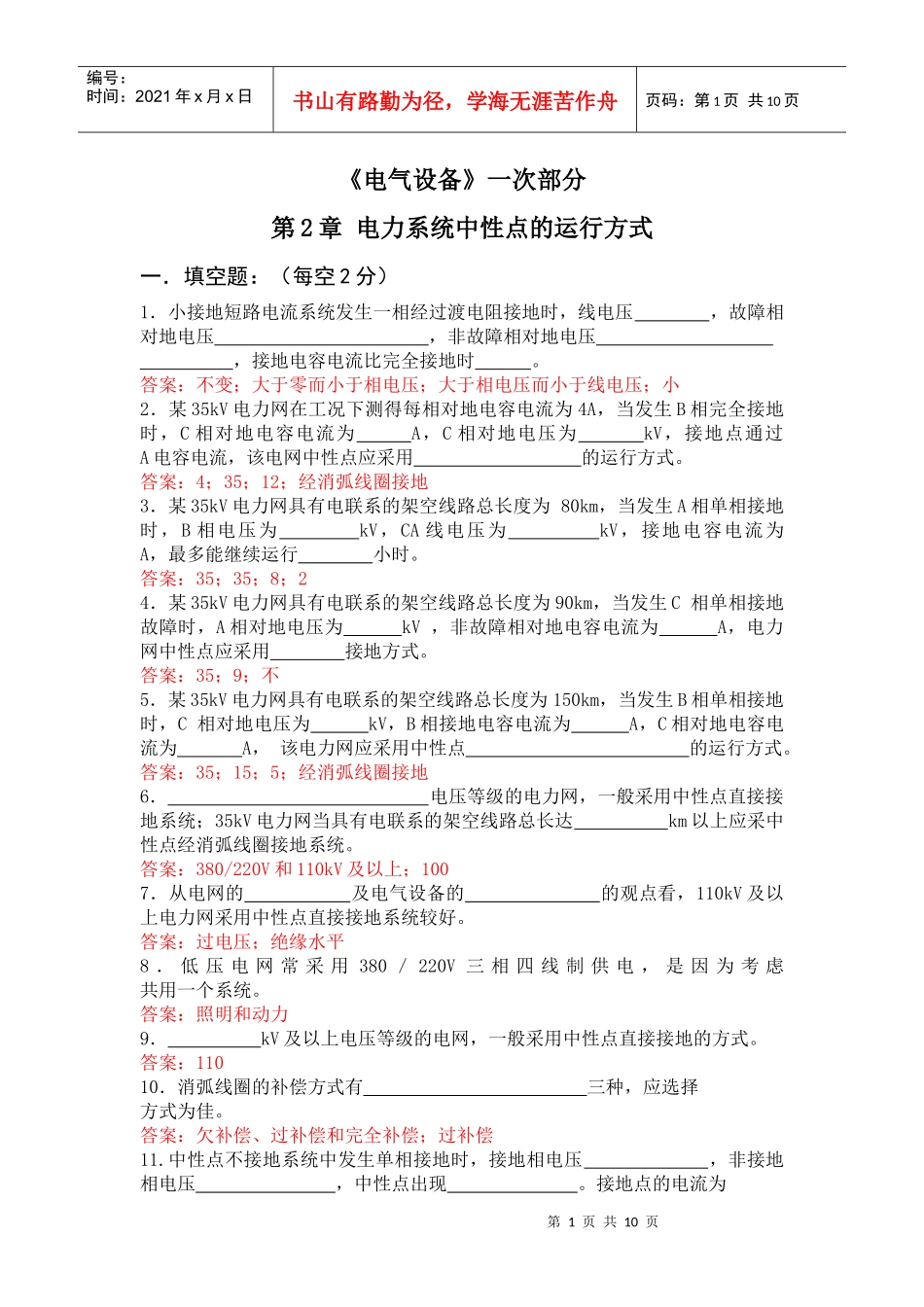

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页《电气设备》一次部分第2章电力系统中性点的运行方式一．填空题：（每空2分）1．小接地短路电流系统发生一相经过渡电阻接地时，线电压，故障相对地电压，非故障相对地电压，接地电容电流比完全接地时。答案：不变；大于零而小于相电压；大于相电压而小于线电压；小2．某35kV电力网在工况下测得每相对地电容电流为4A，当发生B相完全接地时，C相对地电容电流为A，C相对地电压为kV，接地点通过A电容电流，该电网中性点应采用的运行方式。答案：4；35；12；经消弧线圈接地3．某35kV电力网具有电联系的架空线路总长度为80km，当发生A相单相接地时，B相电压为kV，CA线电压为kV，接地电容电流为A，最多能继续运行小时。答案：35；35；8；24．某35kV电力网具有电联系的架空线路总长度为90km，当发生C相单相接地故障时，A相对地电压为kV，非故障相对地电容电流为A，电力网中性点应采用接地方式。答案：35；9；不5．某35kV电力网具有电联系的架空线路总长度为150km，当发生B相单相接地时，C相对地电压为kV，B相接地电容电流为A，C相对地电容电流为A，该电力网应采用中性点的运行方式。答案：35；15；5；经消弧线圈接地6．电压等级的电力网，一般采用中性点直接接地系统；35kV电力网当具有电联系的架空线路总长达km以上应采中性点经消弧线圈接地系统。答案：380/220V和110kV及以上；1007．从电网的及电气设备的的观点看，110kV及以上电力网采用中性点直接接地系统较好。答案：过电压；绝缘水平8．低压电网常采用380／220V三相四线制供电，是因为考虑共用一个系统。答案：照明和动力9．kV及以上电压等级的电网，一般采用中性点直接接地的方式。答案：11010．消弧线圈的补偿方式有三种，应选择方式为佳。答案：欠补偿、过补偿和完全补偿；过补偿11.中性点不接地系统中发生单相接地时，接地相电压，非接地相电压，中性点出现。接地点的电流为第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页。答案：降低为零；升高为线电压；零序电压；正常时一相电容电流的3倍二．判断题：（每题2分）（）1.中性点不接地系统的接地电流仅与相对电容有关。答案：F（）2.电网的相对电容仅与线路的长度有关。答案：F（）3.中性点不接地的系统在发生单相接地故障后，中性点对地电压仍然维持不变。答案：F（）4.中性点不接地的系统在发生单相接地故障后，相对中性点电压仍然维持不变。答案：F（）5.中性点不接地的系统在发生单相不完全接地故障后，线电压仍然维持不变。答案：T（）6.中性点不接地的系统在发生单相不完全接地故障后，中性点对地电压仍然维持不变。答案：F（）7.中性点不接地的系统在发生金属性接地时，因故障相对地电压变为零，故引起线电压改变。答案：F（）8.小接地电流系统具有架空地线的架空线路的接地电流比无架空地线的架空线路的接地电流小。答案：F（）9.中性点经消弧线圈接地的系统常采用过补偿的方式。答案：T（）10.中性点经消弧线圈接地的系统可以采用欠补偿的方式。答案：T（）11.中性点经消弧线圈接地的系统在采用欠补偿运行的情况下，如果切除部分线路或系统频率降低，或者线路一相断线等，均可能使系统接近或达到全补偿，以至出现串联谐振过电压，因此应采用过补偿运行的方式。答案：T（）12.在系统正常运行时，消弧线圈对线路电容电流起着补偿作用。答案：F（）13.当消弧线圈采用过补偿方式运行时，容易引起谐振。答案：F（）14.系统中发生接地故障时，应将消弧线圈退出运行。答案：F（）15.某10kV电网共有架空线路长40公里，电缆线路长15公里，应采用中性点经消弧线圈接地的方式。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页答案：F（）16.中性点不接地的系统在发生单相接地故障后，允许继续运行不超过2小时。答案：T（）17.中性点经消弧线圈接地的系统，在发生单相接地故障后，允许继续运行不超过2小时。答案：T（）18.中性点不接地的系统发生单相接地，用户一般来说是不知道的，且线电...
