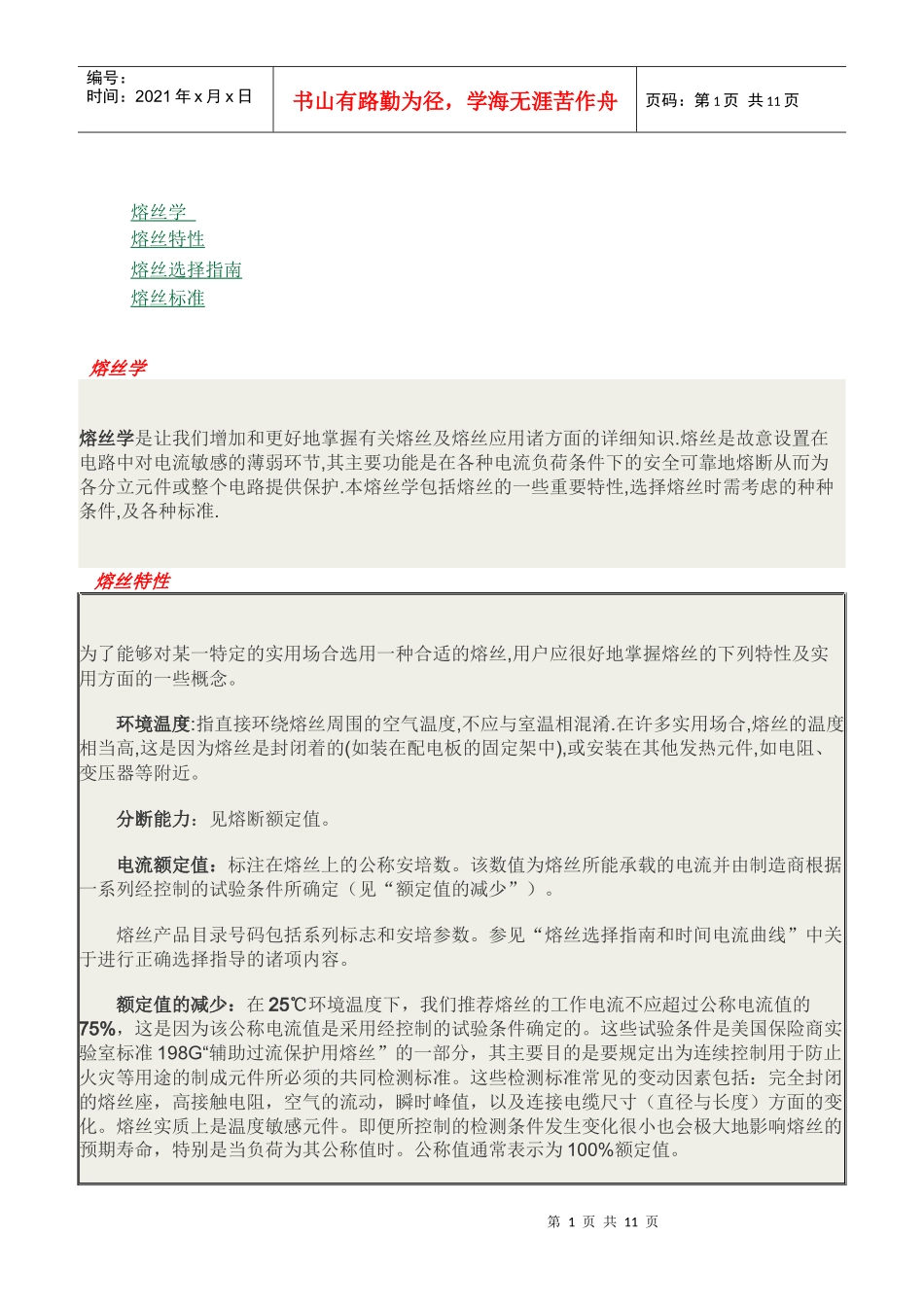

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页熔丝学熔丝特性熔丝选择指南熔丝标准熔丝学熔丝学是让我们增加和更好地掌握有关熔丝及熔丝应用诸方面的详细知识.熔丝是故意设置在电路中对电流敏感的薄弱环节,其主要功能是在各种电流负荷条件下的安全可靠地熔断从而为各分立元件或整个电路提供保护.本熔丝学包括熔丝的一些重要特性,选择熔丝时需考虑的种种条件,及各种标准.熔丝特性为了能够对某一特定的实用场合选用一种合适的熔丝,用户应很好地掌握熔丝的下列特性及实用方面的一些概念。环境温度:指直接环绕熔丝周围的空气温度,不应与室温相混淆.在许多实用场合,熔丝的温度相当高,这是因为熔丝是封闭着的(如装在配电板的固定架中),或安装在其他发热元件,如电阻、变压器等附近。分断能力：见熔断额定值。电流额定值：标注在熔丝上的公称安培数。该数值为熔丝所能承载的电流并由制造商根据一系列经控制的试验条件所确定（见“额定值的减少”）。熔丝产品目录号码包括系列标志和安培参数。参见“熔丝选择指南和时间电流曲线”中关于进行正确选择指导的诸项内容。额定值的减少：在25℃环境温度下，我们推荐熔丝的工作电流不应超过公称电流值的75%，这是因为该公称电流值是采用经控制的试验条件确定的。这些试验条件是美国保险商实验室标准198G“辅助过流保护用熔丝”的一部分，其主要目的是要规定出为连续控制用于防止火灾等用途的制成元件所必须的共同检测标准。这些检测标准常见的变动因素包括：完全封闭的熔丝座，高接触电阻，空气的流动，瞬时峰值，以及连接电缆尺寸（直径与长度）方面的变化。熔丝实质上是温度敏感元件。即便所控制的检测条件发生变化很小也会极大地影响熔丝的预期寿命，特别是当负荷为其公称值时。公称值通常表示为100%额定值。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页电路设计工程师应清楚地了解，设置这些经控制的检测条件的目的是使熔丝制造商能够使其产品的性能标准保持统一，因此他必须清楚使用熔丝时的各种变化条件。为了补偿这些变化，电路设计工程师在为其设备设计即安全可靠而寿命又长的保护电路时，加给熔丝的负荷通常不应超过制造商所列公称额定值的75%。而且，必须提供足够的过载和短路保护。熔丝是温度敏感元件，其各个参数是在25℃环境温度下确定的。熔丝通过电流时产生的熔丝温度随着环境温度的改变而升高或降低。“熔丝的选择”一节中的“环境温度”图表明了环境温度对某一熔丝公称电流额定值的影响。大多数传统的慢断（Slo-Blo）熔丝其设计采用的材料具有较低的熔化温度，因此，对环境温度的变化比较敏感。尺寸：除非另有规定，尺寸以毫米为单位，本产品目录中熔丝尺寸的范围从最小的0603电路片尺寸（1.60mm长*0.79mm宽*0.46mm高）到最大的5AG。5AG通常也叫做“微型”熔丝（10.3mm直径*38.1mm长）。在以往年代中不断开发出了多种新产品，促使熔丝的尺寸不断演变以满足各种电路保护的需要。最初的熔丝是很简单的易断线元件。后来在十九世纪出现了爱迪生发明的把细导线封闭在台灯座里的第一个插塞式熔丝。到1904年，美国保险商实验室建立了尺寸和额定值的各项规格以符合安全标准。1914年出现了可再用型熔丝和汽车用熔丝。1927年有些公司开始为初露头角的电子工业制造安培值很低的熔丝线。下表中的熔丝尺寸从早期供汽车使用的玻璃熔丝开始，其中有“AG”这个标记，A代表汽车，G代表玻璃，即AutomobileGlass.AG前面所用数字是按年代的顺序确定的，因为每一种新的规格尺寸的熔丝都是由不同的制造商开始生产的，例如“3AG”是第三种投放于市场的熔丝尺寸。其他各种非玻璃熔丝的尺寸及结构虽然是由功能要求确定，但仍保留了玻璃熔线的长度或直径尺寸，其标记改为AB，以代替AG，表示熔丝的外管是用酚醛塑料、玻璃纤维、陶瓷或除玻璃以外的类似材料制造的。下表中所示的最大尺寸的熔丝是5AG，即“微型”，这个名称是由美国电气工业及国家电气编码范围所采用。美国国家电气编码范围通常把14.3mm*50.8mm的熔丝看作是使用中最小的标准熔丝。熔丝尺寸尺寸（英...
