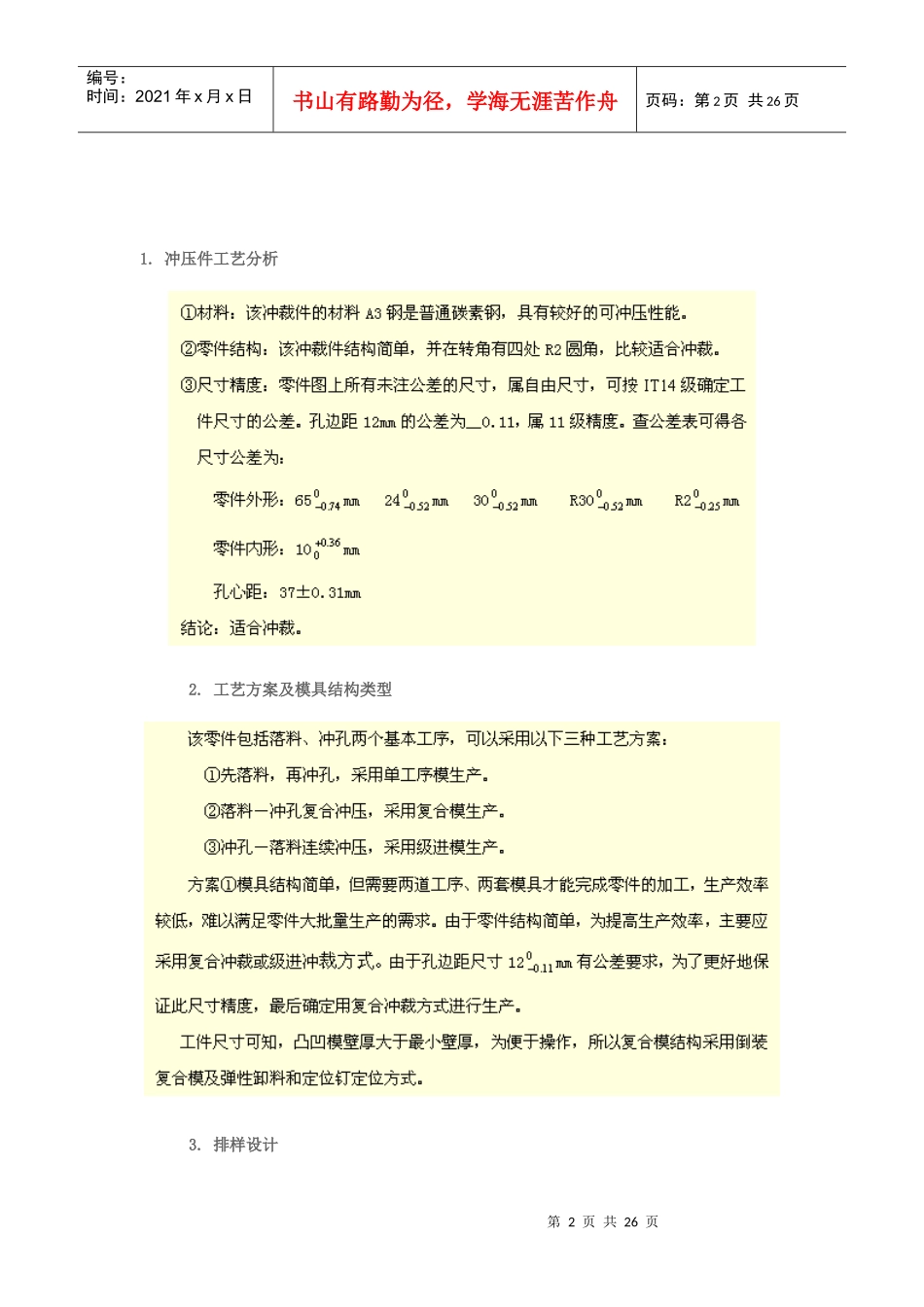

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页图1所示冲裁件，材料为Q235，厚度为1mm，大批量生产。试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。零件名称:1#件生产批量：中批量材料：Q235第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页1.冲压件工艺分析2.工艺方案及模具结构类型3.排样设计第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页4．冲压力与压力中心计算第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页工件如图找到坐标计算得24*12+60*0+24*12+14.5*24+38.6*27.97+14.5*24+31.4*12+31.4*12Y=——————————————————————————————=2.524+60+24+14.5+38.5+14.5+34.1+31.4X=8.3第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页5．工作零件刃口尺寸计算落料部分以落料凹模为基准计算,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。刃口尺寸计算见表1。表1刃口尺寸计算第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页6．工作零件结构尺寸第8页共26页第7页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共26页7．其它模具零件结构尺寸第9页共26页第8页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共26页根据倒装复合模形式特点:凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:根据模具零件结构尺寸,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。8．冲床选用根据总冲压力F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。其主要工艺参数如下：公称压力：1630KN滑块行程：120mm行程次数：60次∕分最大闭合高度：140mm连杆调节长度：50mm工作台尺寸（前后×左右）：63*639．冲压工艺规程切料63*25的板料第10页共26页第9页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共26页排样图设计10．模具总装配图第11页共26页第10页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共26页第12页共26页第11页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共26页图4模具装配图11．模具零件图第13页共26页第12页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共26页上模座第14页共26页第13页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共26页下模座凹模第15页共26页第14页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共26页凸模垫板第16页共26页第15页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共26页下模座板卸料板第17页共26页第16页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共26页第18页共26页第17页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共26页卸料螺钉挡料销第19页共26页第18页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共26页螺钉第20页共26页第19页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共26页导套凹模垫板1.主要模具零件加工工艺过程落料凹模加工工艺过程材料:Gr12硬度:60～64HRC第21页共26页第20页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共26页冲孔凸模加工工艺过程材料：T10A硬度：56～60HRC...
