(完整版)施工导流及水流控制VIP免费

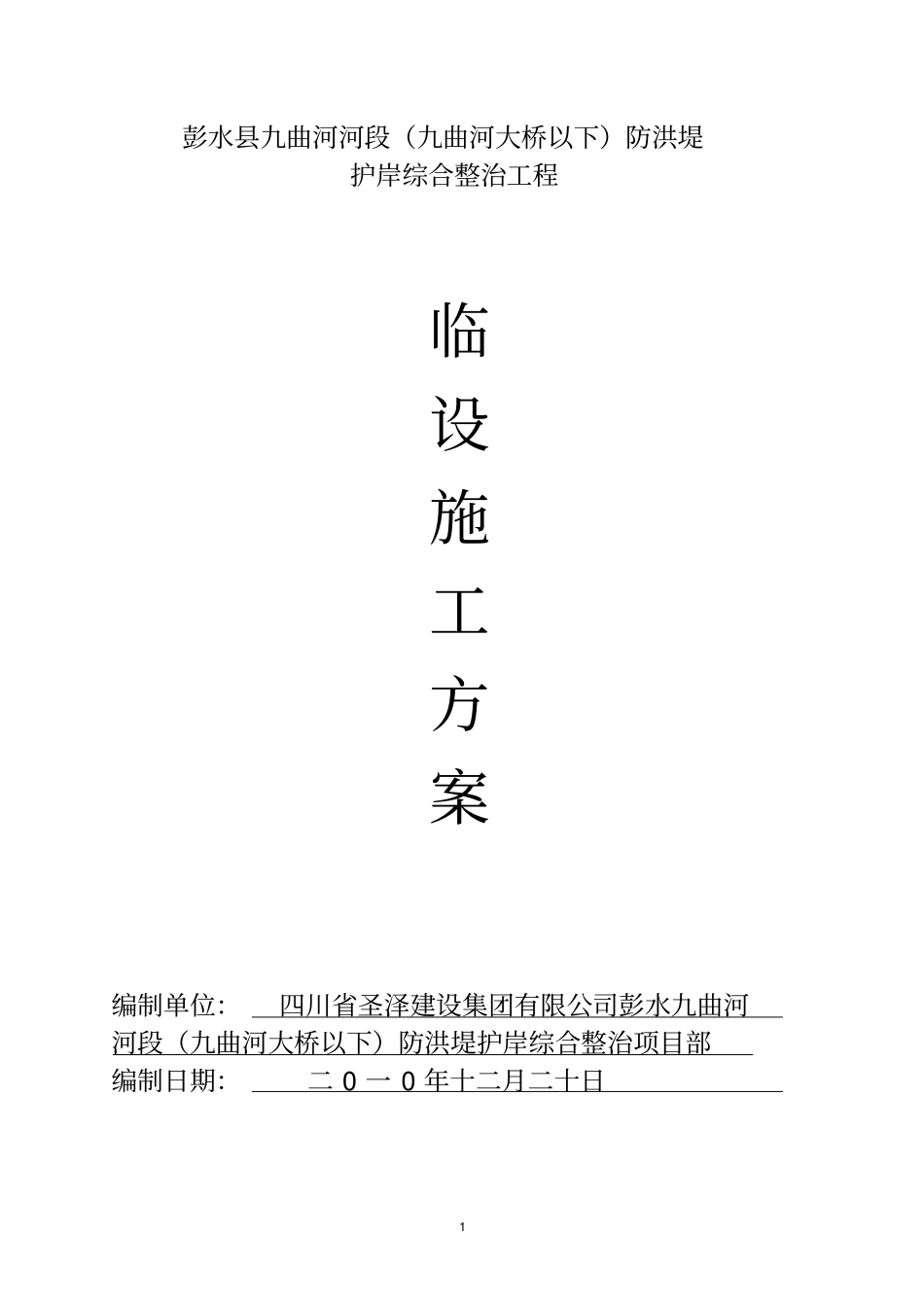

(完整版)施工导流及水流控制_第1页
1/18
(完整版)施工导流及水流控制_第2页
2/18

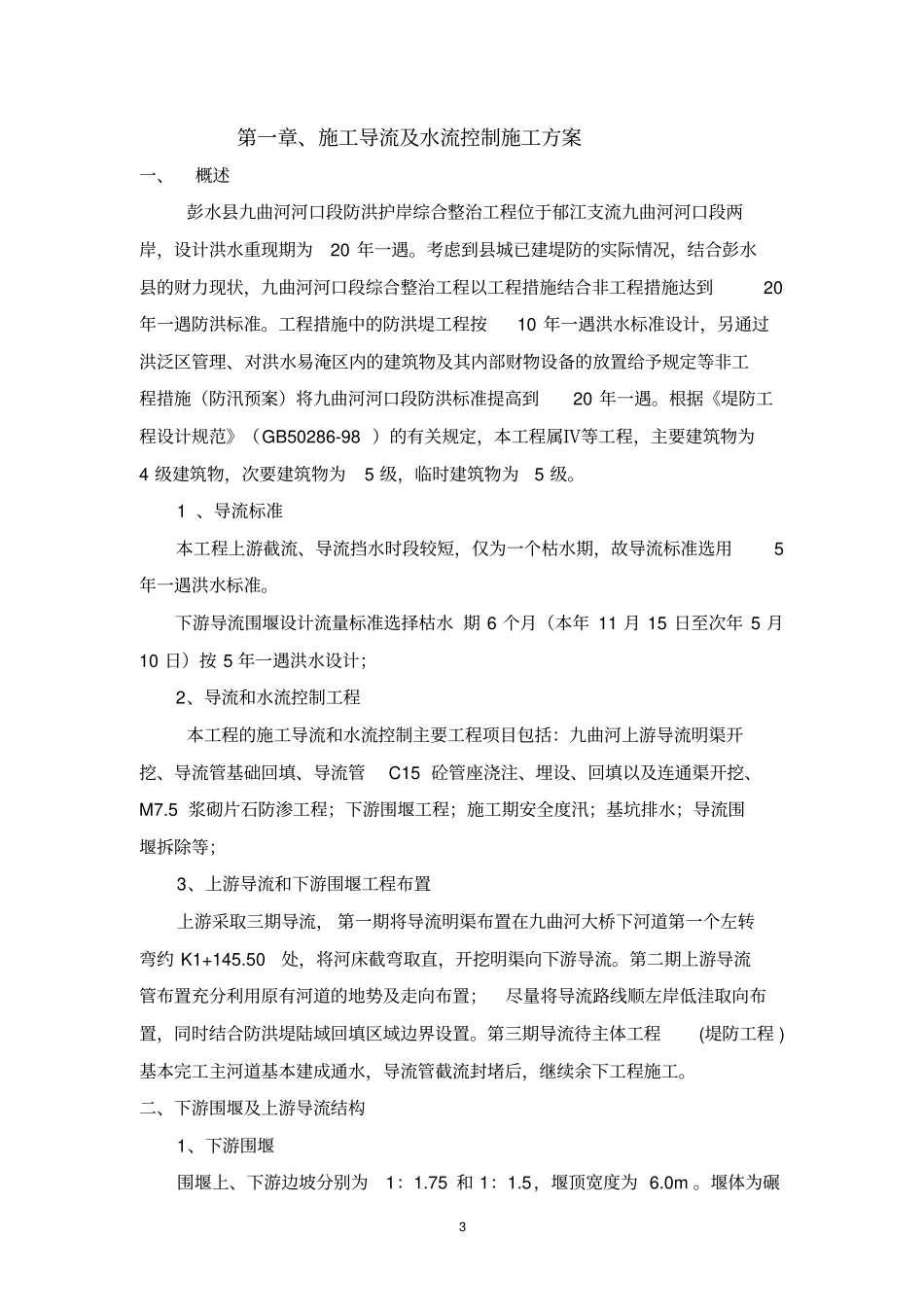

(完整版)施工导流及水流控制_第3页
3/18
1彭水县九曲河河段(九曲河大桥以下)防洪堤护岸综合整治工程临设施工方案编制单位:四川省圣泽建设集团有限公司彭水九曲河河段(九曲河大桥以下)防洪堤护岸综合整治项目部编制日期:二0一0年十二月二十日2目录第一章施工导流及水流控制施工方案一、概述二、下游围堰及上游导流结构三、下游围堰和上游导流工程施工四、资源配置五、工量计算第二章、现场临时设施布置方案一、布置原则二、布置安排第三章、施工安全管理3第一章、施工导流及水流控制施工方案一、概述彭水县九曲河河口段防洪护岸综合整治工程位于郁江支流九曲河河口段两岸,设计洪水重现期为20年一遇。考虑到县城已建堤防的实际情况,结合彭水县的财力现状,九曲河河口段综合整治工程以工程措施结合非工程措施达到20年一遇防洪标准。工程措施中的防洪堤工程按10年一遇洪水标准设计,另通过洪泛区管理、对洪水易淹区内的建筑物及其内部财物设备的放置给予规定等非工程措施(防汛预案)将九曲河河口段防洪标准提高到20年一遇。根据《堤防工程设计规范》(GB50286-98)的有关规定,本工程属Ⅳ等工程,主要建筑物为4级建筑物,次要建筑物为5级,临时建筑物为5级。1、导流标准本工程上游截流、导流挡水时段较短,仅为一个枯水期,故导流标准选用5年一遇洪水标准。下游导流围堰设计流量标准选择枯水期6个月(本年11月15日至次年5月10日)按5年一遇洪水设计;2、导流和水流控制工程本工程的施工导流和水流控制主要工程项目包括:九曲河上游导流明渠开挖、导流管基础回填、导流管C15砼管座浇注、埋设、回填以及连通渠开挖、M7.5浆砌片石防渗工程;下游围堰工程;施工期安全度汛;基坑排水;导流围堰拆除等;3、上游导流和下游围堰工程布置上游采取三期导流,第一期将导流明渠布置在九曲河大桥下河道第一个左转弯约K1+145.50处,将河床截弯取直,开挖明渠向下游导流。第二期上游导流管布置充分利用原有河道的地势及走向布置;尽量将导流路线顺左岸低洼取向布置,同时结合防洪堤陆域回填区域边界设置。第三期导流待主体工程(堤防工程)基本完工主河道基本建成通水,导流管截流封堵后,继续余下工程施工。二、下游围堰及上游导流结构1、下游围堰围堰上、下游边坡分别为1:1.75和1:1.5,堰顶宽度为6.0m。堰体为碾4压石渣体,围堰上游迎水面依次铺设反滤料、防渗土料和防冲编织袋土。为保证在汛期进行河底堤体施工,为河底堤体施工创造条件,故下游围堰按堤体度汛方案要求设计,考虑风浪及安全超高,堰顶高程设计为218.0m。围堰体采用向郁江外拱型碾压石渣填筑+铺设反滤层+填筑防渗层土料+编织袋防护综合围堰体形。堰顶宽6米,外坡1:1.5,内坡1:1.75,堰体长约80m;堰顶高程为218m。2、上游导流工程第一期采取在九曲河大桥下河道第一个左转弯约K1+145.50处将河床截弯取直,向下游开挖明渠导流。第二期导流采用设置M7.5桨砌片石八字型喇叭取水口取水;埋设(d=1500mm)钢筋混凝土管和浆砌片石明渠导流;导流管从上游九曲河大桥下上游工地导流工程末端至九曲河下游河口粘土心墙处,单管长约400m。经估算单管流量在5~8m3/s左右,两根可达10~16m3/s。该段导流采用埋设两根d=1500mm钢筋混凝土管。为保证全施工区处于彻底断流状太,因此埋设钢筋混凝土管时必须保证不渗漏,所以本段埋管方案基础采用C15混凝土厚1/3管径马鞍型和200mm封底管座。钢筋混凝土管采用承插连接,接头采用M10水泥砂浆钢丝网抹带100mm宽防渗。粘土心墙下游段采用M7.5水泥砂浆砌筑片石明渠引至郁江。明渠段长约114m,设计断面为梯形,上底宽6.0m,下底宽3.0m,高1.5m,排水纵坡为0.1%。三、下游围堰和上游导流工程施工下游围堰、导流工程施工计划施工期为2010年10月20日至2010年11月20日期间完成。1、主要项目强度分析主要项目强度分析见表1-1。表1-1主要项目强度分析表序号项目名称单位平均强度高峰强度发生时段1明渠土石方开挖万m3/0.002010年12月—2011年1月52河底堆石填筑万m3/0.002011年1月—2011年2月3混凝管座浇注万m3/4082011年3月—2011年3月4铺安混凝管m/日8002011年3月—2011年4月5明渠土石方开挖万m3/2011年3月—2011年3月6M7.5浆砌片石防渗万m3/2011...
