HGS型调速器电气柜使用说明书VIP免费

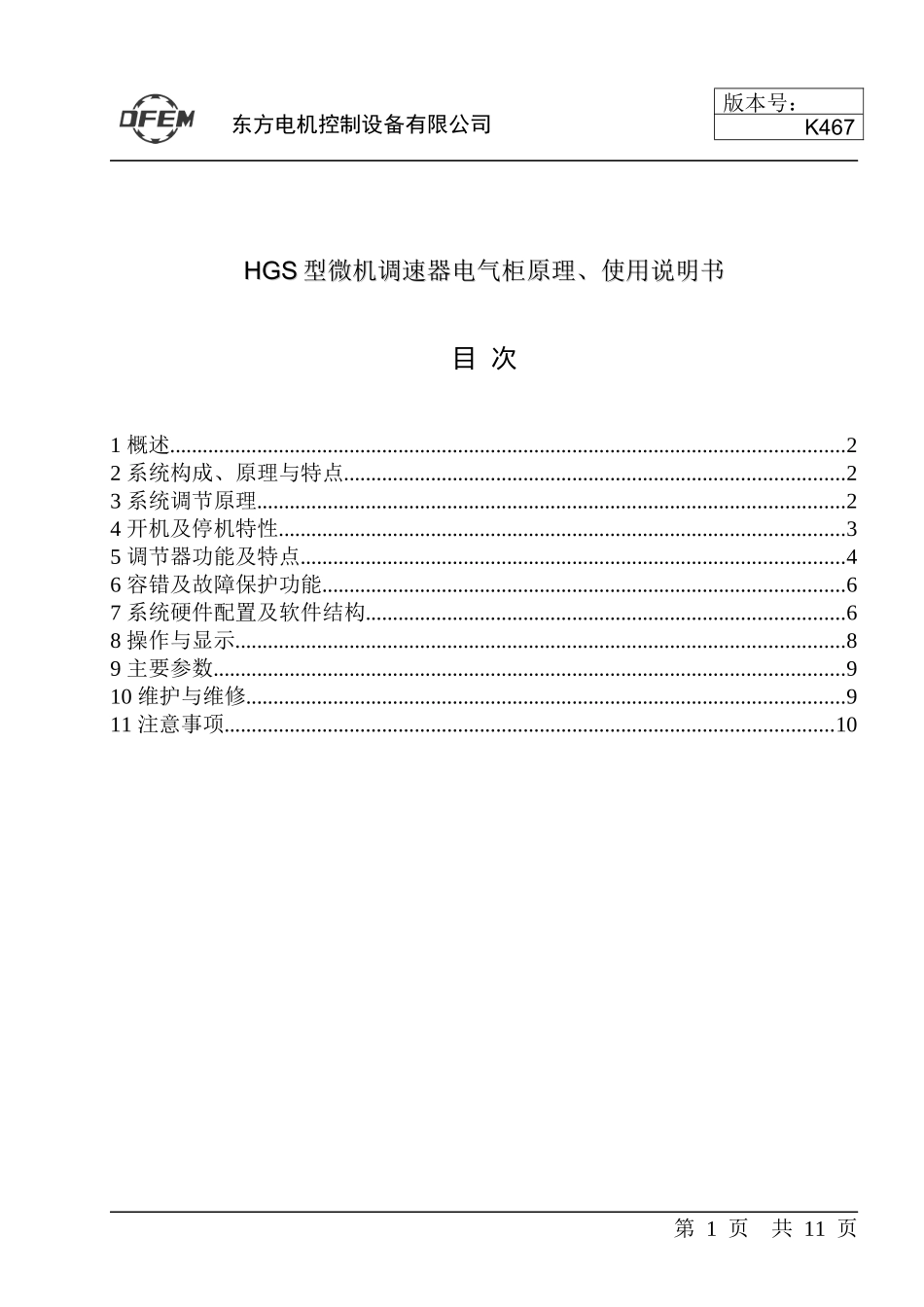

版本号：K467HGSHGS型微机调速器电气柜原理、使用说明书型微机调速器电气柜原理、使用说明书目次1概述............................................................................................................................22系统构成、原理与特点............................................................................................23系统调节原理............................................................................................................24开机及停机特性........................................................................................................35调节器功能及特点....................................................................................................46容错及故障保护功能................................................................................................67系统硬件配置及软件结构........................................................................................68操作与显示................................................................................................................89主要参数....................................................................................................................910维护与维修..............................................................................................................911注意事项................................................................................................................10第1页共11页东方电机控制设备有限公司HGS型微机调速器电气柜原理、使用说明书HGSHGS型微机调速器电气柜原理、使用说明书型微机调速器电气柜原理、使用说明书11概述概述本电气柜为水轮机电液调速器的两个重要组成部分之一，完成调速系统的主要控制规律与操作保护功能，同机械液压随动系统配合，控制水轮发电机组的频率及有功功率，以实现机组的开机、停机、并网、发电、调相等功能，并可与电站监控系统通讯，接受监控系统的控制。该电气柜以工业控制微机为硬件核心，采用双微机通道冗余控制结构，并配以彩色平板电脑做为操作显示接口，具有良好的全中文图形人机界面和在线帮助系统，操作简单方便。电气柜为模块化的硬件结构，易于维护、维修，可靠性高。22系统构成、原理与特点系统构成、原理与特点该微机调速器电气柜是以工控机为核心的双微机调节器，它适用于单调或双调的水轮发电机组。主要由以下部分组成：2.1彩色平板电脑，作为微机调节器的人机接口与显示界面，同时负责与电站监控系统的通讯控制。它可以实时显示调节器双微机控制器各种运行参数与曲线，并可对各种控制参数进行修改。2.2两套独立的工控机，包括各种数据采集与输出接口卡，完成调速器的各种调节控制与保护功能。两套独立的工控机中，一套为主机，另一套为热备用机。当其中一套微机系统出现故障时，该系统所有输出断开，另一子系统上相应输出闭合。如果故障子系统原为在线系统，则系统无扰动切到备用子系统；如果故障发生在备用子系统，则该子系统只需退出备用。若两套系统同时故障时，系统自动切换到手动运行。任何一套微机故障均有相应指示。双机及彩色平板电脑间通过ARCNET网络相连，完成数据交换、显示与控制参数的修改。2.3该微机调节器与比例伺服型全液控液压随动系统相连，采用高可靠性的直线位移传感器与比例阀功放模块，确保了导叶接力器反馈与电液转换的可靠性与准确性。2.4两套大功率的工业级开关电源，将厂用220VAC与220VDC供电电源变换成直流24VDC电源后作为调速器供电电源，提高了供电系统的可靠性。33系统调节原理系统调节原理微机调节器采用并联PID调节规律。当油开关闭合或油开关断开但网频fw故障时，频差为频率给定fg与机组频率fj之差；当油开关断开且网频fw正常时，频差为电网频率fw与机组频率fj之差再加上一固定频率差，以使机组频率略高东方电机控制设备有限公司2...
