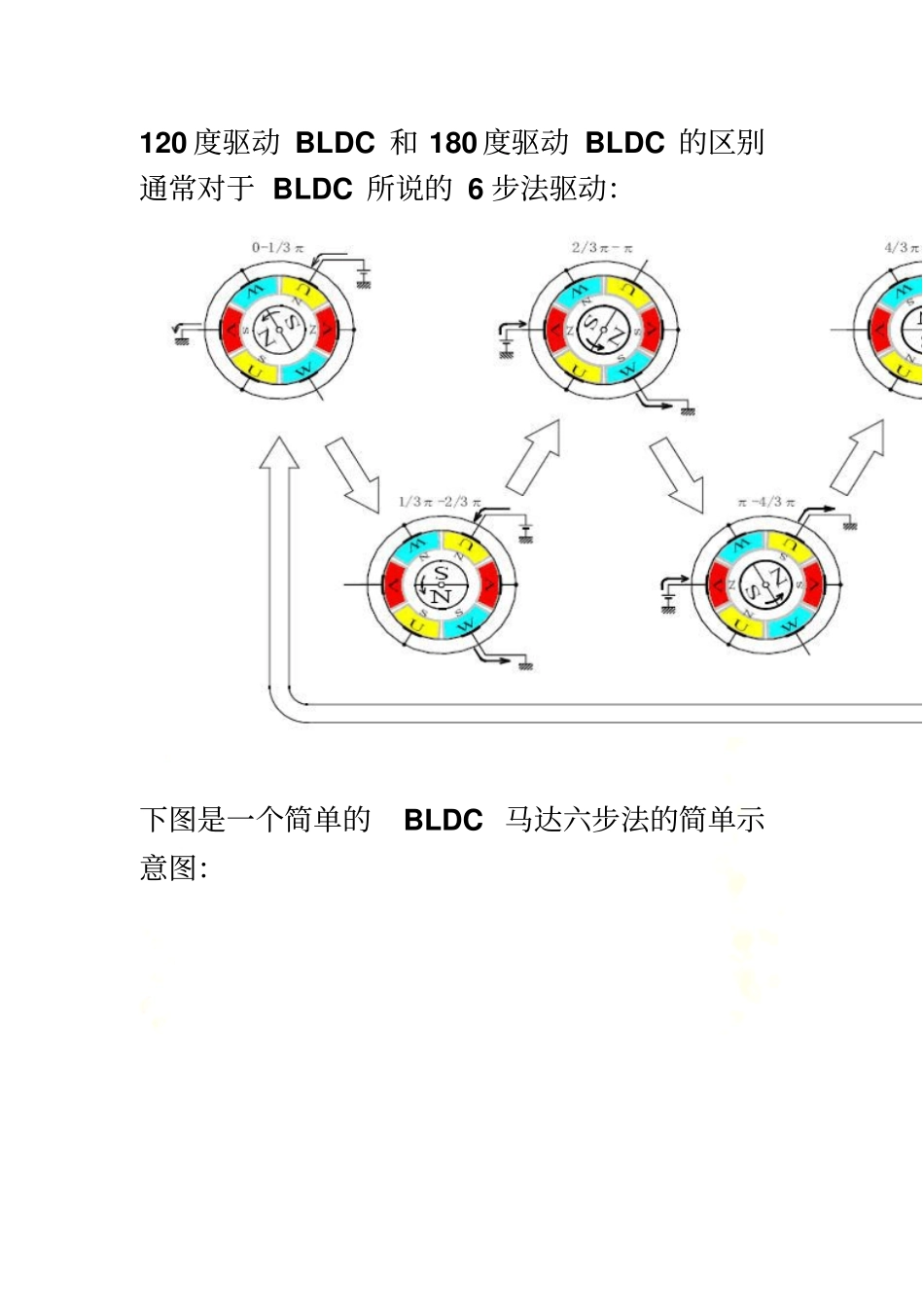

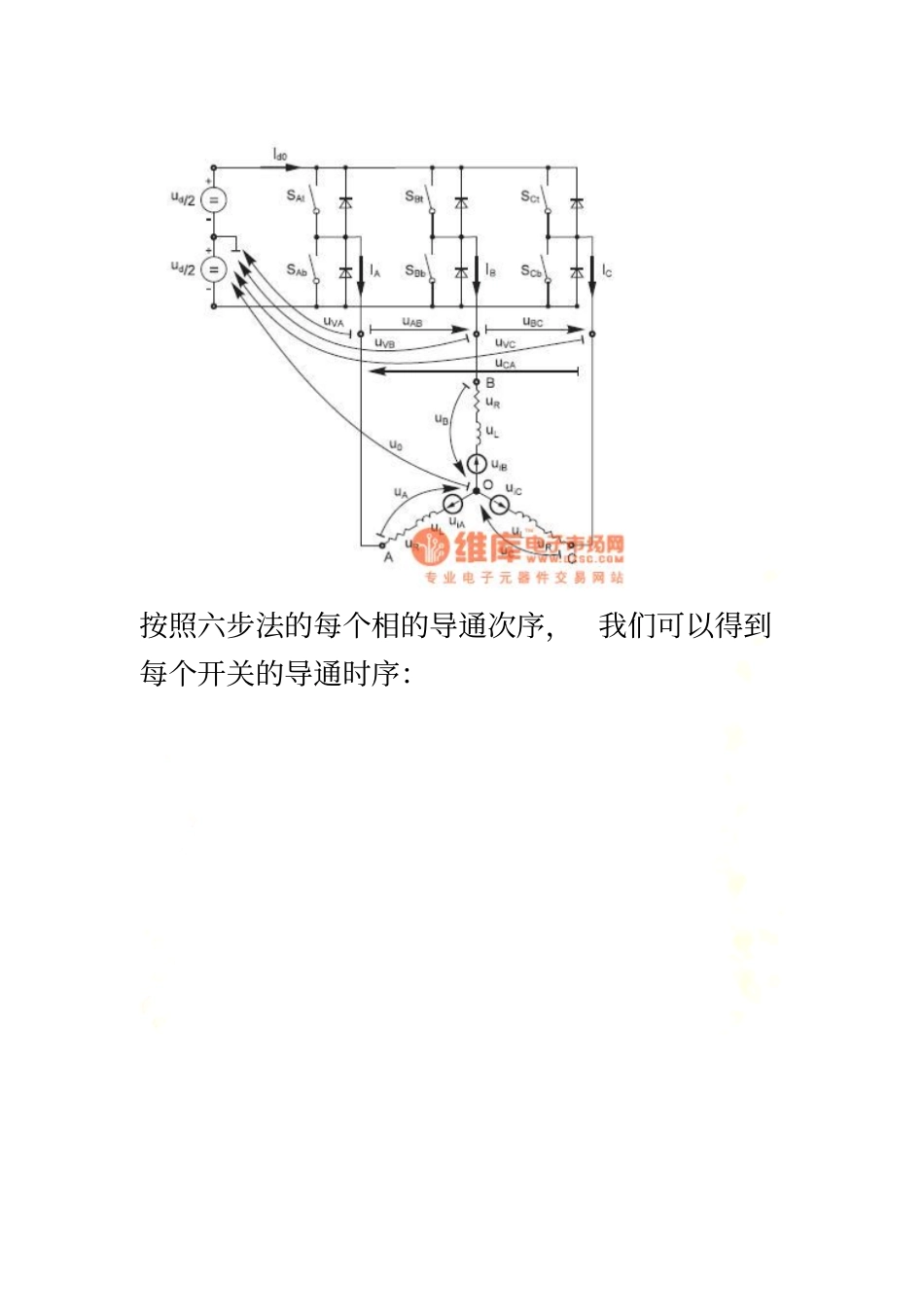

120度驱动BLDC和180度驱动BLDC的区别120度驱动BLDC和180度驱动BLDC的区别通常对于BLDC所说的6步法驱动：下图是一个简单的BLDC马达六步法的简单示意图：按照六步法的每个相的导通次序，我们可以得到每个开关的导通时序：如果把它的每一相的电压的导通时间以导通角度来做横坐标，我们可以看到：1、每一相的导通角度是120度；2、在每一相的导通时间内是使用PWM信号来调制的；有传感器（霍尔）和无传感器（反电动势BEMF）是两种不同的转子位置反馈方式。检测到转子的位置目的是为了实现换相。在第二幅图中我们可以看到：当BEMF到通过PhaseA、PhaseB、PhaseC中间值（即1/2VCC）时，可以算出转子的位置。那BEMF又是如何实现？上图的mx点即为反电动势过零点，其中x=1，2，3，4，5，6。对于特定的某一相而言，以a相为例，（x=3，6）所处的60°扇区即为反电动势过零检测区域。上图横坐标所对应的电压为半电压uN。这样我们可以知道：1.反电动势过零点超前于实际换相点30°2.一个电周期内，任一相反电动势有两次过零3.检测反电动势过零点等效于检测实际换相点（霍尔位置传感器）4.反电动势检测可以简化为反电动势过零检测这里需要注意的是：反电动势过零检测只是针对任意时刻没有通电的线圈（相/绕组）而言。下面这份图时FREESCALE给出的一个相压和BEMF的关联图：对于BEMF的采样，有几种方法，传统的是使用3个电阻虚拟一个中性点，即虚地：在PWM导通期间，中点的电压位HV/2。这样通过三个电阻与每个相线连接，然后连在一起，人为的创建一个虚地点。ST7MC使用了另一种方式：这样做的好处？看上面的两种图啊。180度驱动BLDC120度和180度的区别在与其推动每一相的导通角不一样。1、每一相的导通角为180；2、输出的信号为正弦波；对电流分解有激励电流（D轴）和转矩电流（Q轴）1、D轴：一般为永磁体磁场方向；2、Q轴：电枢电流方向，滞后D轴90度；此类驱动一般都是用矢量控制的方式。下图是TI的一份应用笔记中给出的控制函数模型：下图是瑞萨给出的一个数学原型：
