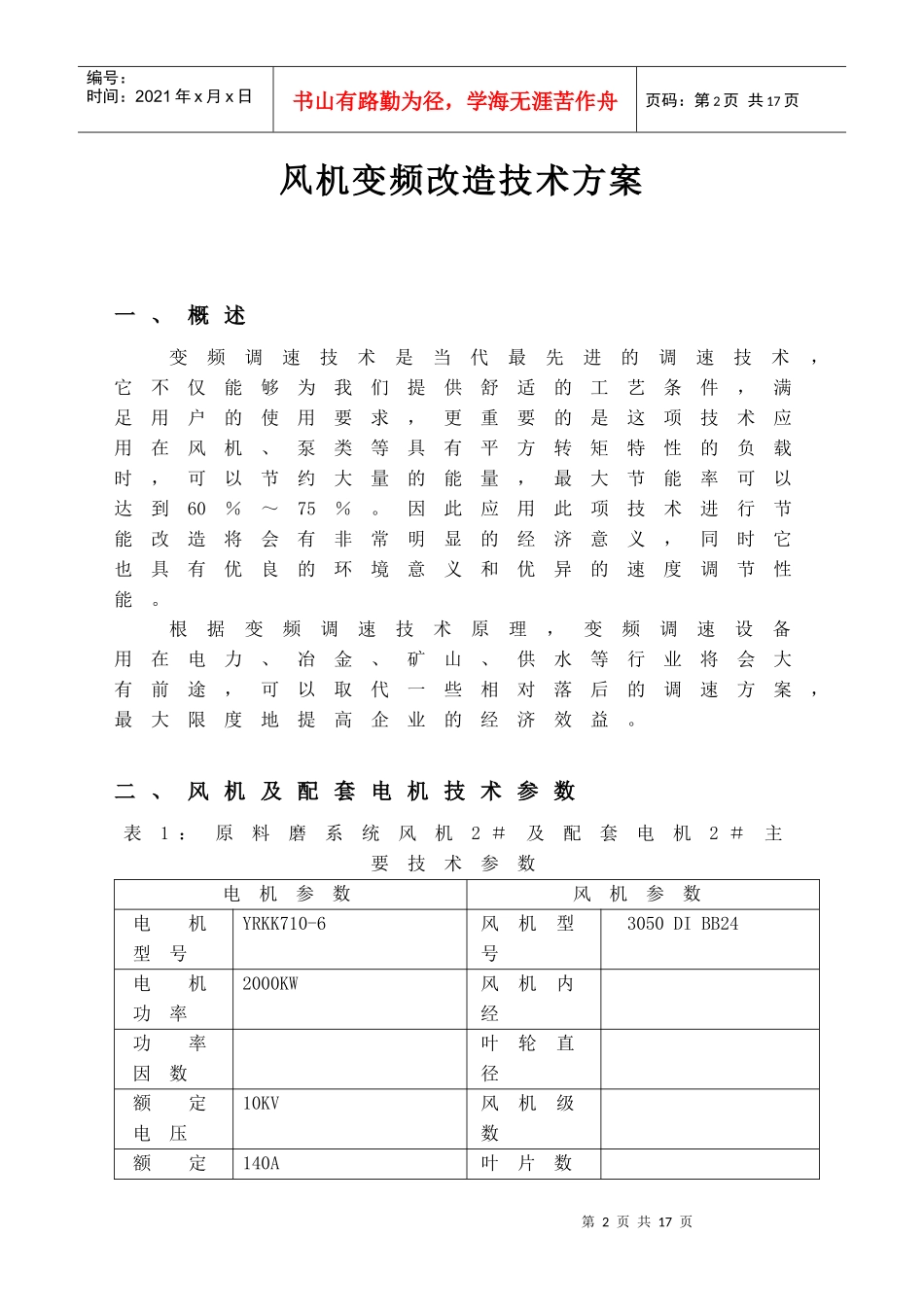

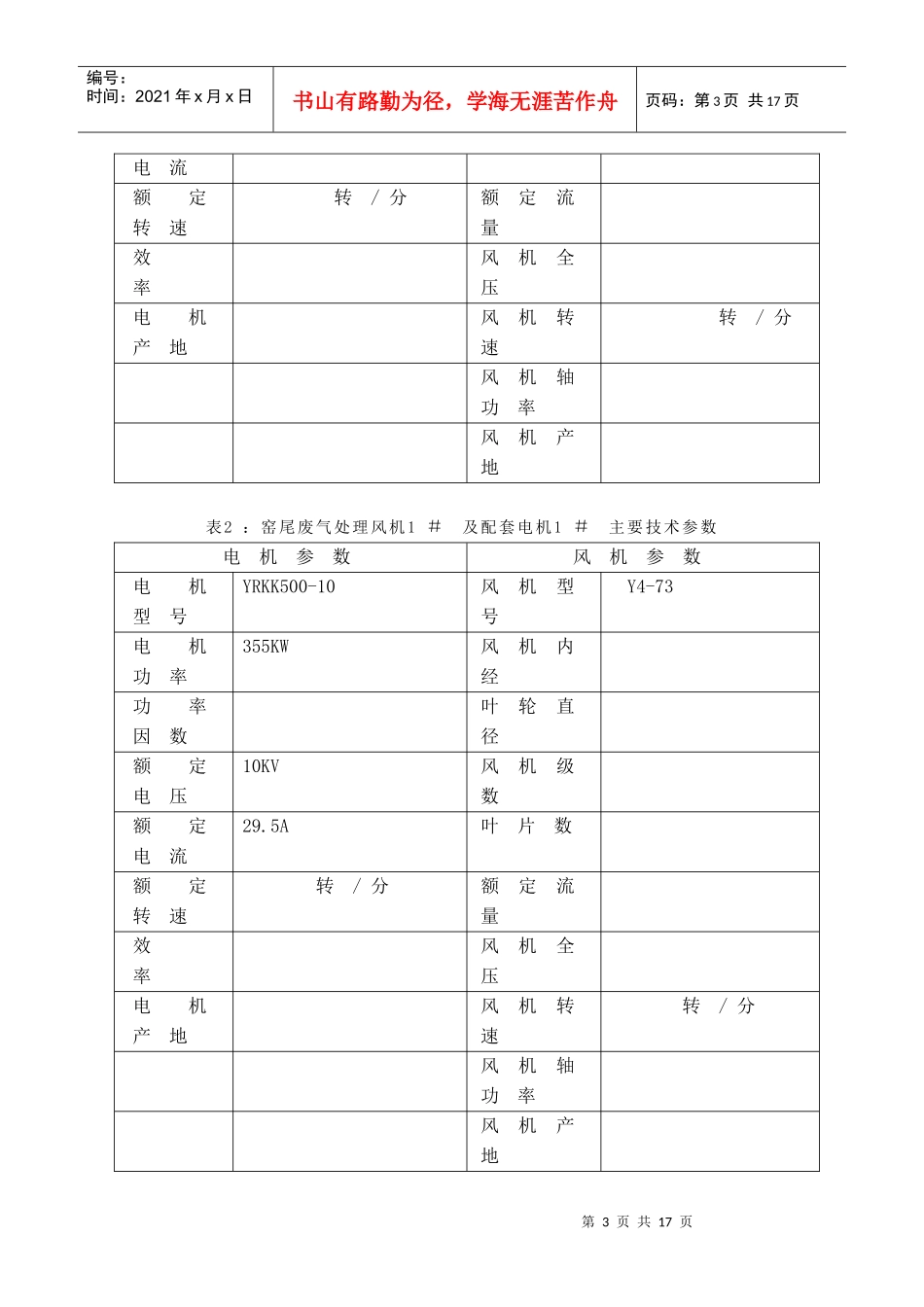

安徽恒宇节能环保科技有限公司风机变频改造技术方案广东明阳龙源电力电子有限公司2006年08月第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页风机变频改造技术方案一、概述变频调速技术是当代最先进的调速技术,它不仅能够为我们提供舒适的工艺条件,满足用户的使用要求,更重要的是这项技术应用在风机、泵类等具有平方转矩特性的负载时,可以节约大量的能量,最大节能率可以达到60%~75%。因此应用此项技术进行节能改造将会有非常明显的经济意义,同时它也具有优良的环境意义和优异的速度调节性能。根据变频调速技术原理,变频调速设备用在电力、冶金、矿山、供水等行业将会大有前途,可以取代一些相对落后的调速方案,最大限度地提高企业的经济效益。二、风机及配套电机技术参数表1:原料磨系统风机2#及配套电机2#主要技术参数电机参数风机参数电机型号YRKK710-6风机型号3050DIBB24电机功率2000KW风机内经功率因数叶轮直径额定电压10KV风机级数额定140A叶片数第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页电流额定转速转/分额定流量效率风机全压电机产地风机转速转/分风机轴功率风机产地表2:窑尾废气处理风机1#及配套电机1#主要技术参数电机参数风机参数电机型号YRKK500-10风机型号Y4-73电机功率355KW风机内经功率因数叶轮直径额定电压10KV风机级数额定电流29.5A叶片数额定转速转/分额定流量效率风机全压电机产地风机转速转/分风机轴功率风机产地第4页共17页第3页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页三、变频改造技术方案对于变频改造项目来说,应从实际出发,全面考虑,综合比较,首先是必须保证变频调速装置的可靠、稳定运行。其次是节能降耗和技改投资的回收。再次是尽可能避免更换原有电机,减少系统的变动。最后,变频调速装置尽可能安装在现成的厂房、机房或控制室等建筑内,避免增加土建工程。采用变频器对风机、水泵进行控制的目的:改善工艺过程,提高控制性能,减轻风机、水泵起停及流量调节时对管网造成的冲击,延长设备的使用寿命,减少维修量。保持风机、水泵出口阀门最大,通过改变变频器的输出频率(电机速度)来调节流量,以节约原来通过改变阀门开度调节流量时浪费在阀门上的能源;通过变频器实现风压、水压闭环控制,保持管网压力的恒定。从改善工艺过程和控制性能,节能降耗、减小变频调速装置对电网污染的角度出发,对于贵公司2000KW、355KW的电动机,建议分别选用MLVERT-D10/2650.A,MLVERT-D10/500.A型无电网污染高压大功率变频器。3.1、变频改造一次接线原理图及配置采用MLVERT-D10型高压大功率变频器进行改造后,电气系统一次原理示意图如下图1所示。第5页共17页第4页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共17页图1变频改造方案示意图主要配置为:1)模块柜一台;2)控制柜一台;3)变压器柜一台;4)旁路柜一台;5)相关算法及控制软件一套。3.2、变频器外形尺寸根据风机技术参数,结合我公司产品技术特点,我公司提供的MLVERT-D10系列(1000kW以上)高压变频器的外形图如下图所示。第6页共17页第5页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共17页3.3、变频器主要技术参数我公司的MLVERT—D10系列型高压变频器采用新型的IGBT功率器件,全数字化微机控制,可适配各种通用的三相异步电动机,主要技术参数如下(以450KW为例):表5:MLVERT—D10/2650.A变频器主要技术参数序号项目参数1变频器型号MLVERT—D10/2650.A2变频器容量(KVA)260KVA3适配电机功率(KW)2000KW4额定输入电压(KV)10KV(+5%~-10%)5输入频率(Hz)45Hz到55Hz6输入功率因数0.95(>20%负载)7变频器效率额定负载下>0.958输出电压0~10KV9输出电流150A10输出频率0~60Hz第7页共17页第6页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共17页11频率分辨率0.01Hz12加减速时间0.1~3000秒可调13过载能力120%一分钟,150%立即保护14防护等级IP3115保护...
