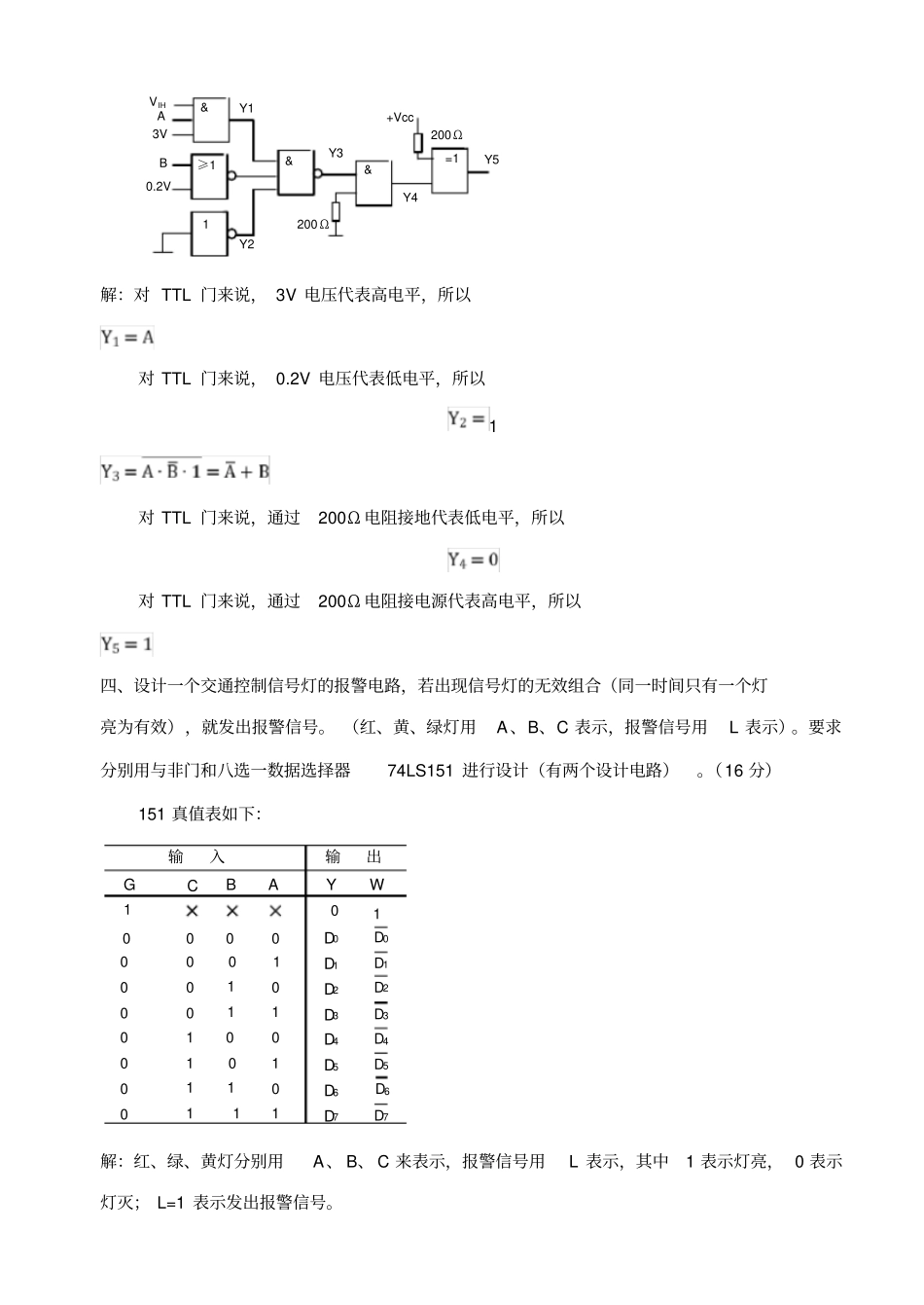

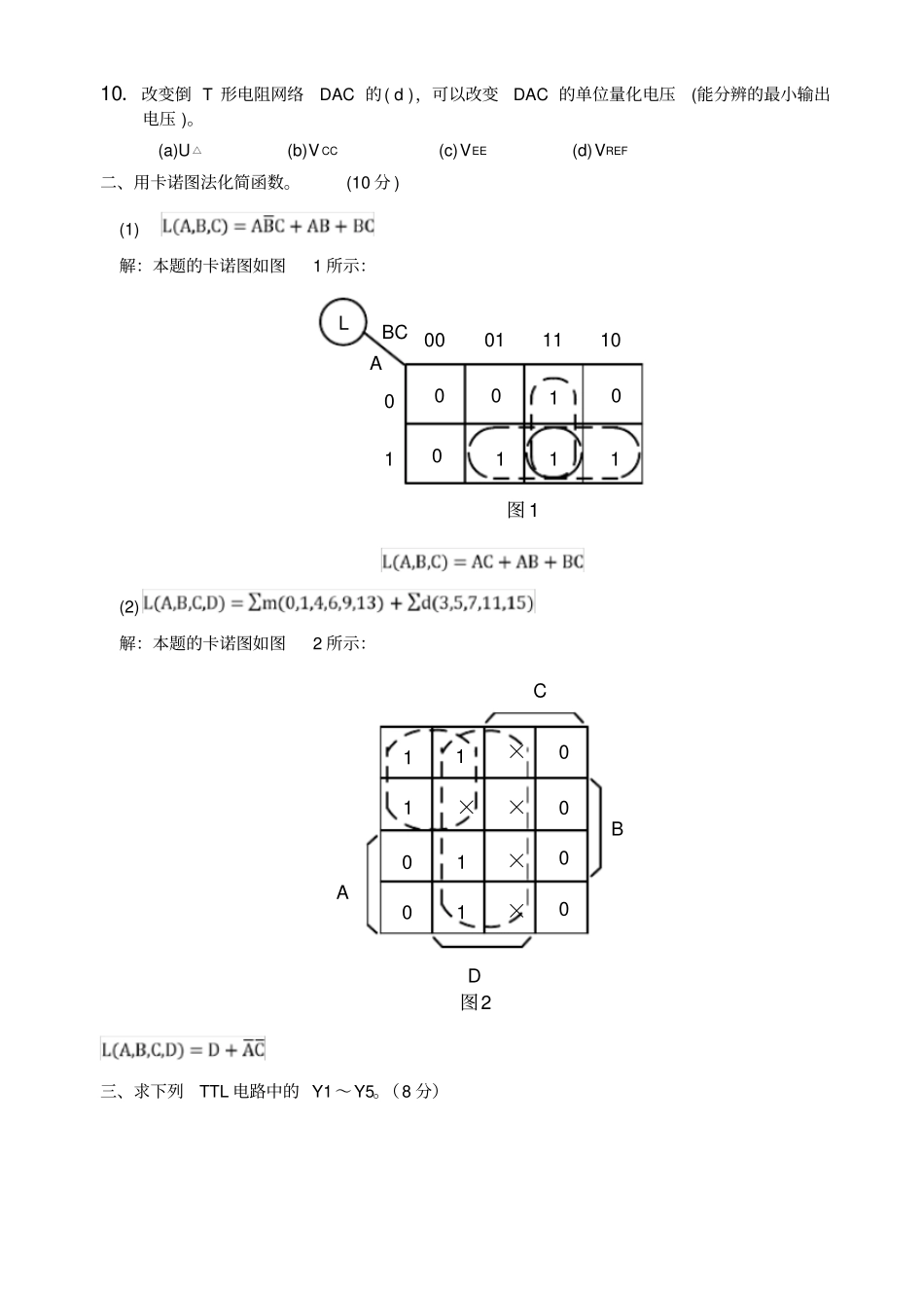

上海应用技术学院2007—2008学年第1学期《数字电子技术》期（末）（A）试卷课程代码:B2031151学分:3.5考试时间:100分钟课程序号:20582043班级：学号：姓名:我已阅读了有关的考试规定和纪律要求，愿意在考试中遵守《考场规则》，如有违反将愿接受相应的处理。试卷共6页，请先查看试卷有无缺页，然后答题。一、选择填空（20分）1．十进制数36用8421BCD码表示为（b）。（a）110110（b）00110110（c）100101（d）101012．欲将2输入端的与非门作非门使用，其多余输入端的接法是a。（a）接高电平（b）接低电平（c）悬空（d）接地3．若实现6－64线译码电路，至少需要（c）块74LS138译码器。（a）2（b）4（c）8（d）164．8421BCD编码器的输入变量为（c）个。（a）8（b）4（c）10（d）75．为实现将JK触发器转换为D触发器，应使（a）。（a）J＝D，K＝D—（b）K＝D，J＝D—（c）J=K=D（d）J=K=D—6．若4位同步二进制加法计数器正常工作时，由0000状态开始计数，则经过43个输入计数脉冲后，计数器的状态应是(b)。（a）0011（b）1011（c）110l（d）11107．一个128Kх8的存储系统，至少需要（b）根地址线。（a）7(b)17(c)8(d)108．下列器件属于移位寄存器的是（d）（a）74LS00（b）74LS161（c）74LS247（d）74LS1949．施密特触发器输出矩形脉冲的频率（d）。（a）高于输入信号频率（b）低于输入信号频率（c）与输入信号频率无关（d）等于输入信号频率题号一二三四五六七八九十总分应得分20108168161012100实得分10．改变倒T形电阻网络DAC的(d)，可以改变DAC的单位量化电压(能分辨的最小输出电压)。(a)U△(b)VCC(c)VEE(d)VREF二、用卡诺图法化简函数。(10分)(1)解：本题的卡诺图如图1所示：0000BCA11100011110011L图1(2)解：本题的卡诺图如图2所示：×××××0000001111ABCD1图2三、求下列TTL电路中的Y1～Y5。（8分）&&≥1=1&10.2VBVIHA3VY1Y2200ΩY3200Ω+VccY4Y5解：对TTL门来说，3V电压代表高电平，所以对TTL门来说，0.2V电压代表低电平，所以1对TTL门来说，通过200Ω电阻接地代表低电平，所以对TTL门来说，通过200Ω电阻接电源代表高电平，所以四、设计一个交通控制信号灯的报警电路，若出现信号灯的无效组合（同一时间只有一个灯亮为有效），就发出报警信号。（红、黄、绿灯用A、B、C表示，报警信号用L表示）。要求分别用与非门和八选一数据选择器74LS151进行设计（有两个设计电路）。（16分）151真值表如下：输入输出GCBAYW10000000100100011010001010110011101D0D0D6D3D5D1D2D4D7D1D7D6D5D4D3D2解：红、绿、黄灯分别用A、B、C来表示，报警信号用L表示，其中1表示灯亮，0表示灯灭；L=1表示发出报警信号。由此可以列出其真值表如下表：ABCL00010010010001111000101111011111由真值表可以写出其逻辑表达式如下利用卡诺图对上式化简得到其最简表达式如下：0000BCA11100011110011L图3第一种设计方法：用与非门来实现将上式化简成最简与非–与非表达式：得出其逻辑图如图4所示：&111ABCABC&&&&图4第二种设计方法：用数据选择器151来实现如图5所示。74LS151EYS2S1S0D7D6D5D4D3D2D1D0ABC01L图5五、如图电路1．分别列出JK触发器、D触发器的简化功能表和特性方程；2．对应CP画出Q1、Q2的波形。（设触发器初始状态均为0态）（8分）CPQQ1DC1CPQ2Q2C11J1K11解：1．D触发器的特性方程：JK触发器的特性方程：D触发器的功能表D0×01×1JK触发器的功能表JK功能10×1置110×01×0置001×0000保持00111110翻转11012.波形图如图6所示。CPQ1Q2图6六、分析图示同步时序电路a)写出驱动方程、状态方程；b)画状态表和状态转换图；c)说明电路功能和特点。（16分）CPJQQKSETCLRJQQKSETCLRJQQKSETCLR&CPZFF0FF1FF2解：按照时序逻辑电路的分析方法来解题。1）根据所给的时序逻辑电路对所有的输出变量写出输出方程；2）对电路中的每个触发器均写出其驱动方程；3）将每个触发器的驱动方程代入其特性方程，得到各个触发器的状态方程；4）根据输出方程组和状态方程组列出时序逻辑电路的状态表如表所示；表如题所示电路的状态表Z000001000101000100110011100110000001010100110010011100005）画出其状态图如图7所示；6）由状...
