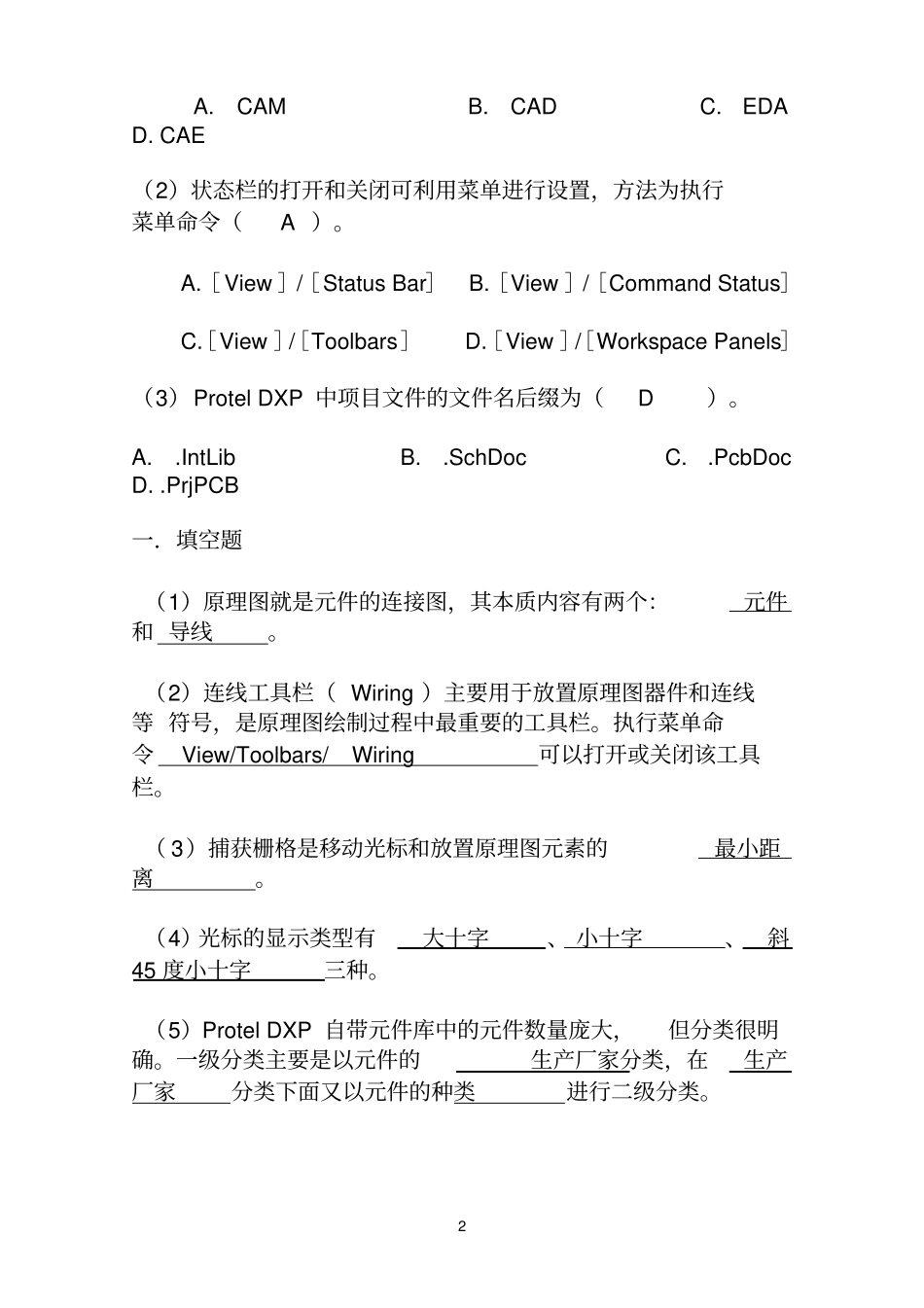

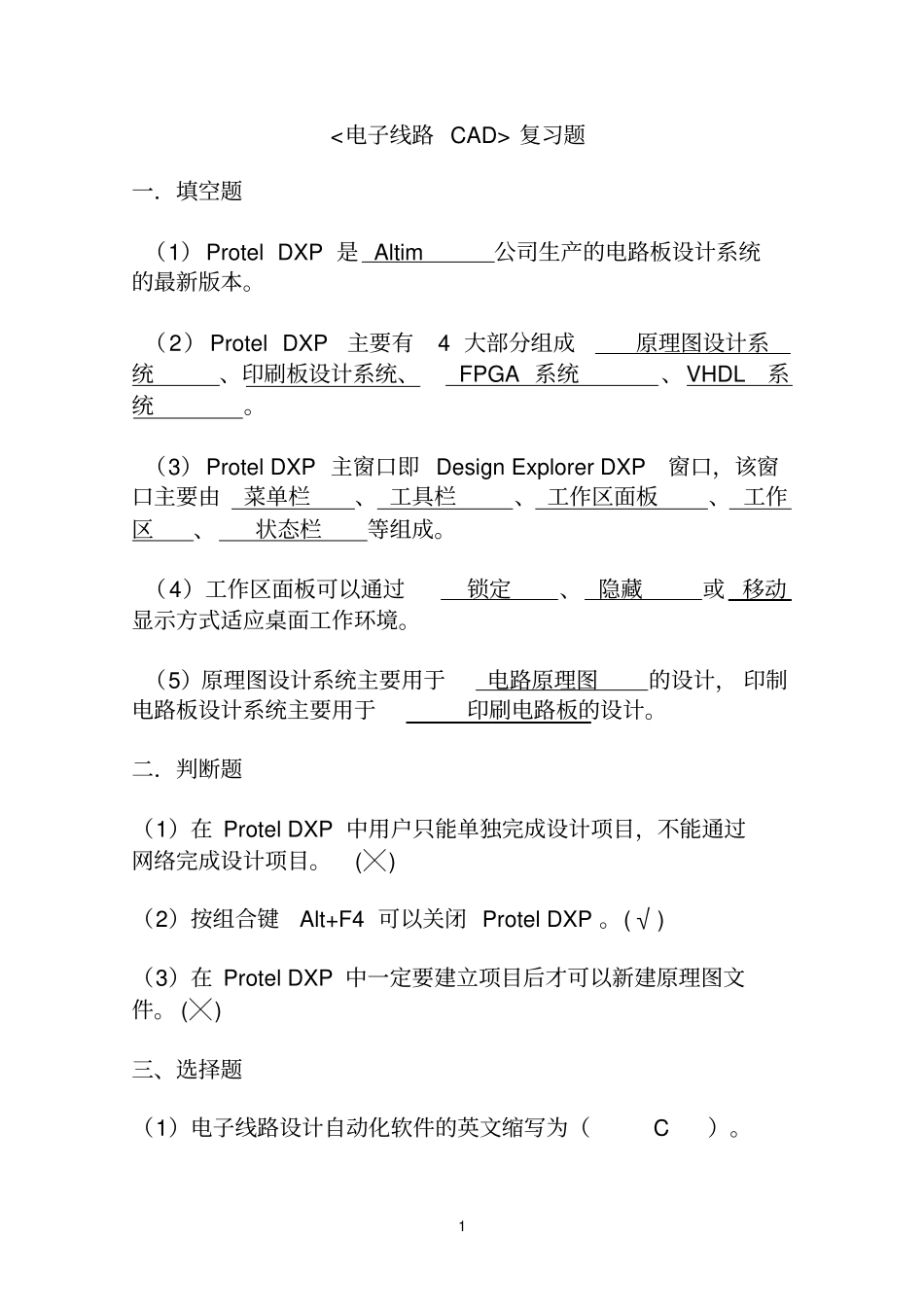

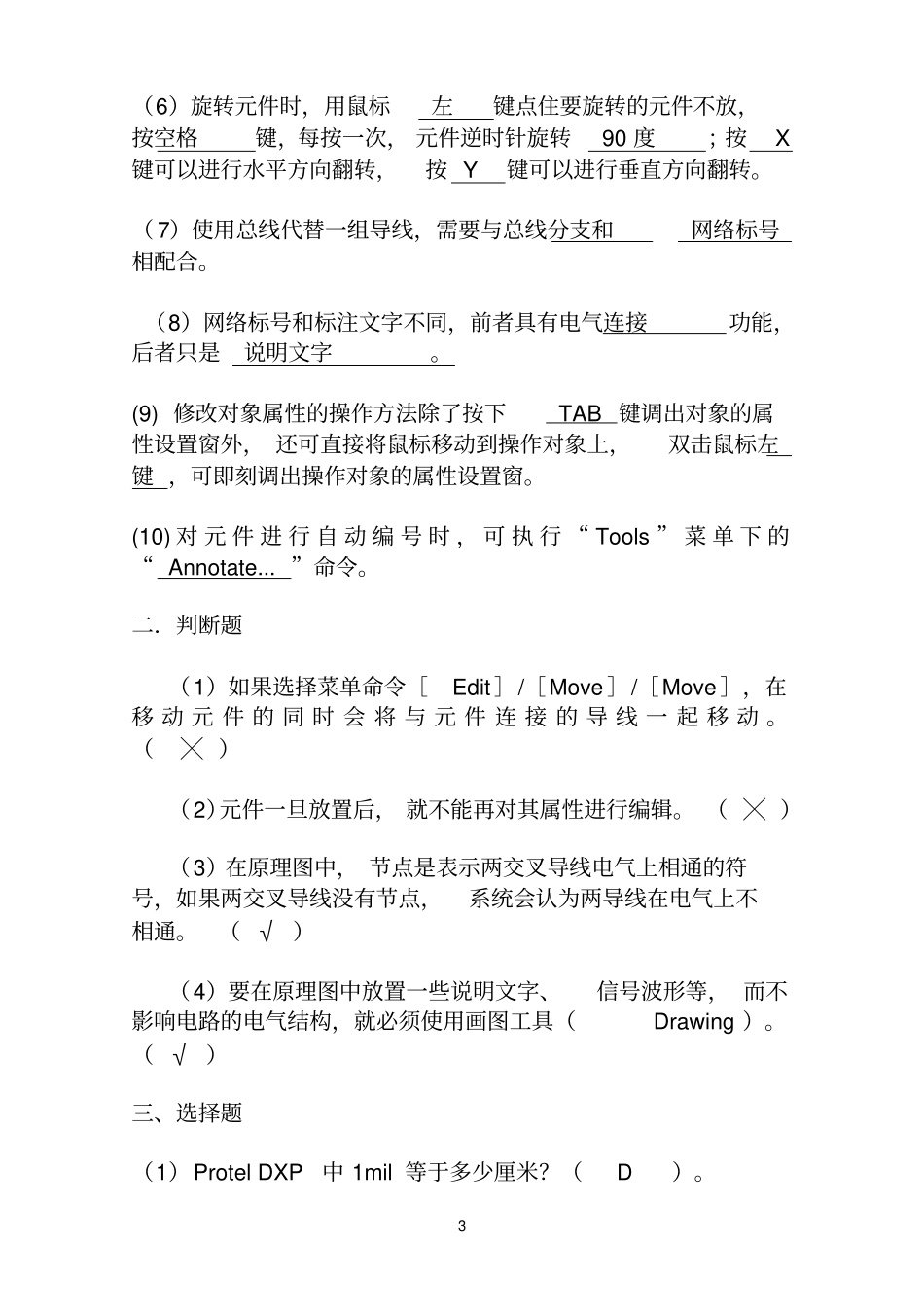

1<电子线路CAD>复习题一．填空题（1）ProtelDXP是Altim公司生产的电路板设计系统的最新版本。（2）ProtelDXP主要有4大部分组成原理图设计系统、印刷板设计系统、FPGA系统、VHDL系统。（3）ProtelDXP主窗口即DesignExplorerDXP窗口，该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。（4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。（5）原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。二．判断题（1）在ProtelDXP中用户只能单独完成设计项目，不能通过网络完成设计项目。(╳)（2）按组合键Alt+F4可以关闭ProtelDXP。(√)（3）在ProtelDXP中一定要建立项目后才可以新建原理图文件。(╳)三、选择题（1）电子线路设计自动化软件的英文缩写为（C）。2A.CAMB.CADC.EDAD.CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令（A）。A.［View］/［StatusBar］B.［View］/［CommandStatus］C.［View］/［Toolbars］D.［View］/［WorkspacePanels］（3）ProtelDXP中项目文件的文件名后缀为（D）。A..IntLibB..SchDocC..PcbDocD..PrjPCB一．填空题（1）原理图就是元件的连接图，其本质内容有两个：元件和导线。（2）连线工具栏（Wiring）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。执行菜单命令View/Toolbars/Wiring可以打开或关闭该工具栏。（3）捕获栅格是移动光标和放置原理图元素的最小距离。（4）光标的显示类型有大十字、小十字、斜45度小十字三种。（5）ProtelDXP自带元件库中的元件数量庞大，但分类很明确。一级分类主要是以元件的生产厂家分类，在生产厂家分类下面又以元件的种类进行二级分类。3（6）旋转元件时，用鼠标左键点住要旋转的元件不放，按空格键，每按一次，元件逆时针旋转90度；按X键可以进行水平方向翻转，按Y键可以进行垂直方向翻转。（7）使用总线代替一组导线，需要与总线分支和网络标号相配合。（8）网络标号和标注文字不同，前者具有电气连接功能，后者只是说明文字。(9)修改对象属性的操作方法除了按下TAB键调出对象的属性设置窗外，还可直接将鼠标移动到操作对象上，双击鼠标左键，可即刻调出操作对象的属性设置窗。(10)对元件进行自动编号时，可执行“Tools”菜单下的“Annotate...”命令。二．判断题（1）如果选择菜单命令［Edit］/［Move］/［Move］，在移动元件的同时会将与元件连接的导线一起移动。（╳）（2）元件一旦放置后，就不能再对其属性进行编辑。（╳）（3）在原理图中，节点是表示两交叉导线电气上相通的符号，如果两交叉导线没有节点，系统会认为两导线在电气上不相通。（√）（4）要在原理图中放置一些说明文字、信号波形等，而不影响电路的电气结构，就必须使用画图工具（Drawing）。（√）三、选择题（1）ProtelDXP中1mil等于多少厘米？（D）。4A.0.001cmB.2.54cmC.1cmD.0.00254cm（2）在画电路原理图时，编辑元件属性中，哪一项为元件序号（C）。A.LibRefB.FootprintC.DesignatorD.Comment（3）电路原理图的文件名后缀为（B）。A..SchLibB..SchDocC..PcbDocD..PcbLib（4）ProtelDXP中，元件集成库的文件名后缀为（A）。A..IntLibB..SchLibC..PcbLibD..PrjPCB（5）执行菜单命令（A）可以打开或关闭连线工具栏。A.View/Toolbars/WiringB.View/Toolbars/DrawingC.View/Toolbars/DigitalObjectsD.View/Toolbars/PowerObjects（6）以下哪一个是电路原理图的常用元件杂项库文件（D）A.TILogicGate2.IntLibB.MiscellaneousConnectors.IntLibC.C-MAC-CrystalOscillator.IntLibD.MiscellaneousDevices.IntLib（7）绘制电路原理图时，在导线拐弯处，光标处于画线状态时，在键盘上按（B）可以改变导线的转折方式。A.Ctrl+空格键B.Shift+空格键C.Alt+空格键D.Tab+空格键5(8)电路原理图中放置端口时应选择工具（C）A．B．C．D．(9)电路原理图中使用总线连接元件时应选择工具（C）A．B．C．D．(10)设置端口电气特性（无定义），应在属性窗口I/OType中选择(D)A．OutputB．BidirectionalC．InputD．Unspecified(11)Wiringtools工具...
