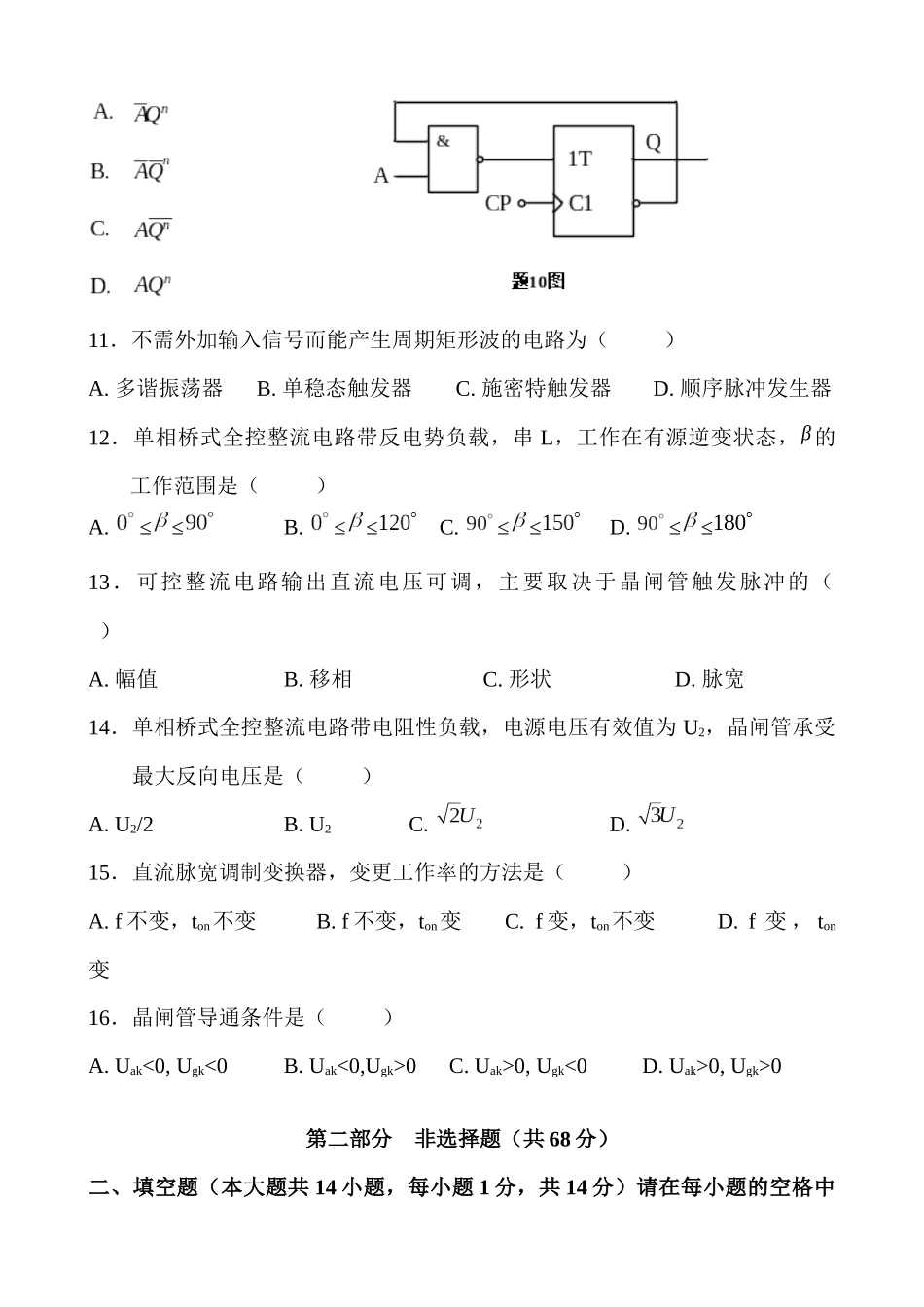

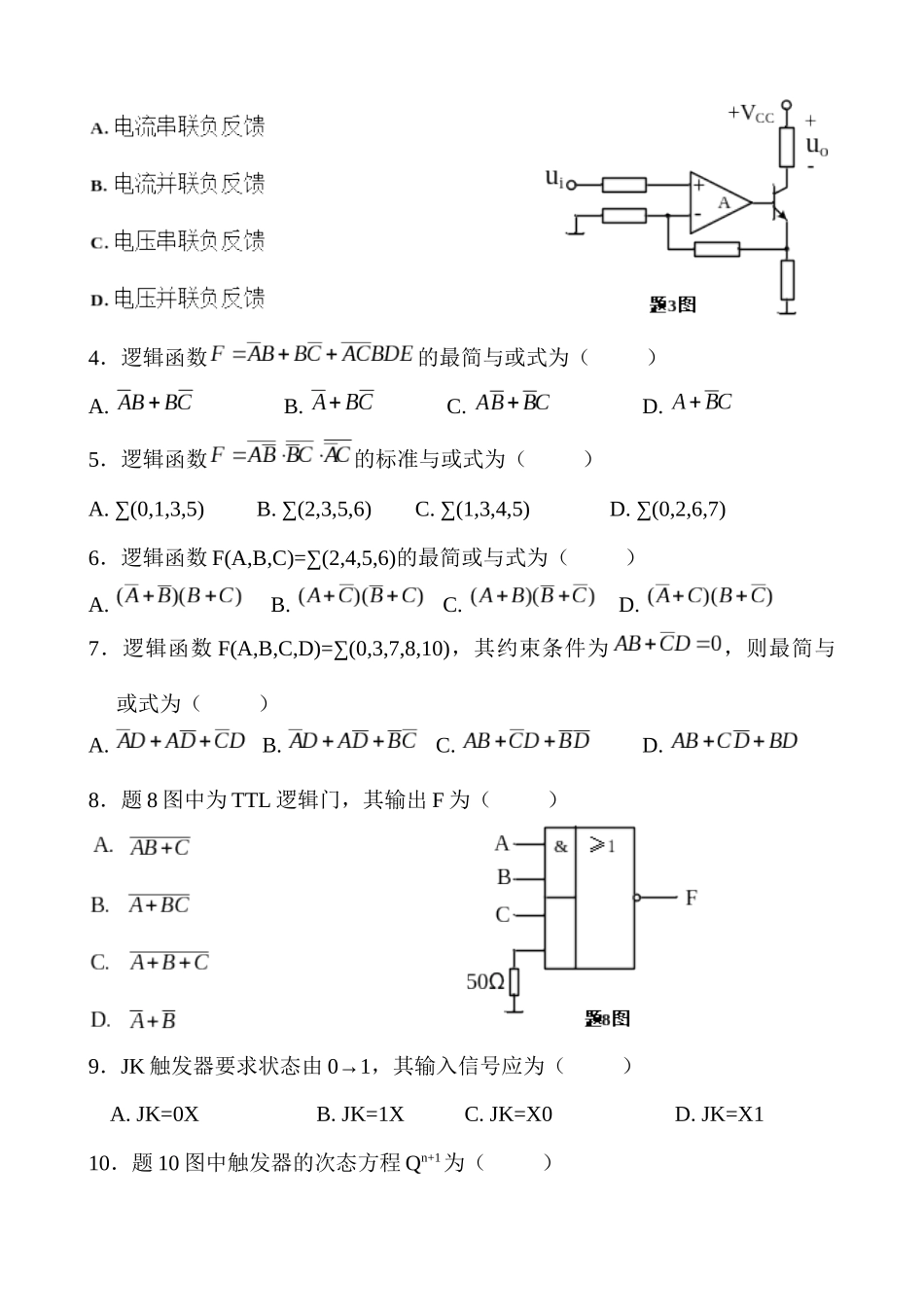

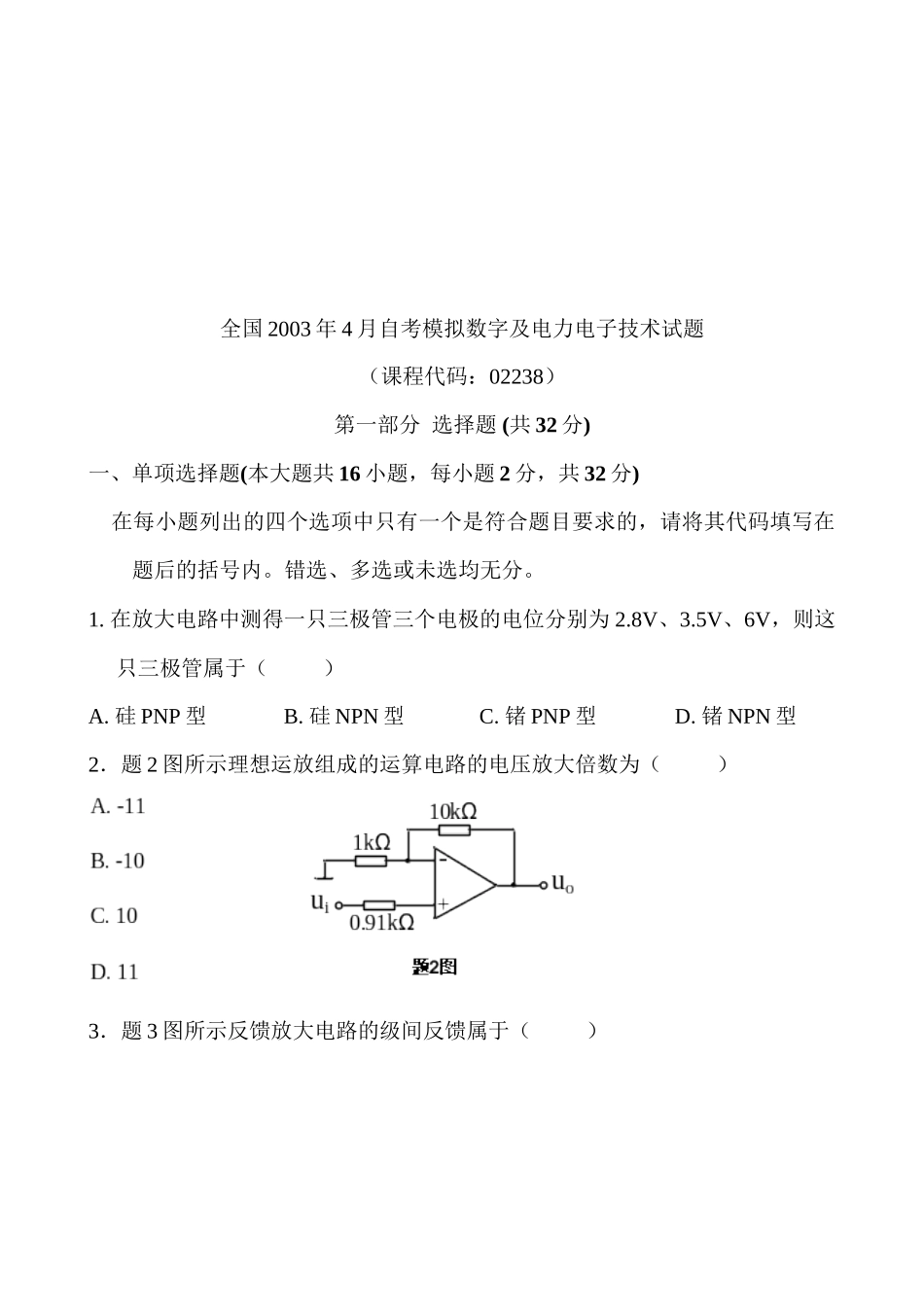

全国2003年4月自考模拟数字及电力电子技术试题（课程代码：02238）第一部分选择题(共32分)一、单项选择题(本大题共16小题，每小题2分，共32分)在每小题列出的四个选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.在放大电路中测得一只三极管三个电极的电位分别为2.8V、3.5V、6V，则这只三极管属于（）A.硅PNP型B.硅NPN型C.锗PNP型D.锗NPN型2．题2图所示理想运放组成的运算电路的电压放大倍数为（）3．题3图所示反馈放大电路的级间反馈属于（）4．逻辑函数的最简与或式为（）A.B.C.D.5．逻辑函数的标准与或式为（）A.∑(0,1,3,5)B.∑(2,3,5,6)C.∑(1,3,4,5)D.∑(0,2,6,7)6．逻辑函数F(A,B,C)=∑(2,4,5,6)的最简或与式为（）A.B.C.D.7．逻辑函数F(A,B,C,D)=∑(0,3,7,8,10)，其约束条件为，则最简与或式为（）A.B.C.D.8．题8图中为TTL逻辑门，其输出F为（）9．JK触发器要求状态由0→1，其输入信号应为（）A.JK=0XB.JK=1XC.JK=X0D.JK=X110．题10图中触发器的次态方程Qn+1为（）11．不需外加输入信号而能产生周期矩形波的电路为（）A.多谐振荡器B.单稳态触发器C.施密特触发器D.顺序脉冲发生器12．单相桥式全控整流电路带反电势负载，串L，工作在有源逆变状态，β的工作范围是（）A.≤≤B.≤≤C.≤≤D.≤≤13．可控整流电路输出直流电压可调，主要取决于晶闸管触发脉冲的（）A.幅值B.移相C.形状D.脉宽14．单相桥式全控整流电路带电阻性负载，电源电压有效值为U2，晶闸管承受最大反向电压是（）A.U2/2B.U2C.D.15．直流脉宽调制变换器，变更工作率的方法是（）A.f不变，ton不变B.f不变，ton变C.f变，ton不变D.f变，ton变16．晶闸管导通条件是（）A.Uak<0,Ugk<0B.Uak<0,Ugk>0C.Uak>0,Ugk<0D.Uak>0,Ugk>0第二部分非选择题（共68分）二、填空题（本大题共14小题，每小题1分，共14分）请在每小题的空格中填上正确答案。错填、不填均无分。17．产生正弦波振荡的相位平衡条件是。18．集成运放的输入级多采用差动放大电路，它的主要作用是。第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页19．整流滤波电路如题19图所示，变压器二次电压的有效值U2=20V，滤波电容C足够大，则负载上的平均电压约为V。20．与二进制数(01011110)2相等的八进制数为。21．十进制数(94)10转换成8421BCD码为。22．已知逻辑函数，则变量ABC取值组合为101时，输出F=。23．逻辑函数F(A,B,C,D)=Σ(2,3,4,6,10,11,12,14)的最简与或式为。24．题24图所示TTL电路中，F=。25．题25图所示电路中，74161为同步4位二进制加计数器，CR为异步清零端，则该电路为进制计数器。26．若施密特触发器的电源电压VCC=6V，则回差电压△U=V。27．逆变器按直流电源的性质分为电压源型及型。28．将直流电变为频率、电压可调的交流电称为逆变，称为有源逆变。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页29．逆变器按输出电压的调节方式分为PAM（脉冲幅值调制）方式及方式。30．为保证晶闸管安全可靠工作，需对它进行过电压、过电流保护及保护。三、分析计算题（本大题共6小题，每小题5分，共30分）31．分压式工作点稳定电路如题31图所示，设三极管的=50，=300Ω，UBEQ=0.7V。试求：（1）静态工作点ICQ、UCEQ；（2）rbe；（3）电压放大倍数Au。32．电压比较器电路如题32（a）图所示，其中稳压二极管VD2的稳定电压U2=6V，其正向压降可以忽略。（1）电路的阈值电压UT是多少？（2）在题32（b）图中画出电压传输特性，并标出有关参数；第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页（3）当ui为题32（c）图所示波形时，对应画出uo的波形，注明其幅值。33．分析题33图所示逻辑电路的逻辑功能。要求写出输出逻辑式、列写真值表，说明其逻辑功能。34．题34（a）图中CP及A、B、的波形如题34(b)图所示。（1）写出触发器次态Qn+1的最简函数表达式；（2）在题34（b）图中画出Q的波形。设触发器起始状态为0。第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为...
